ミスミ

タイミングプーリ　Ｈタイプ

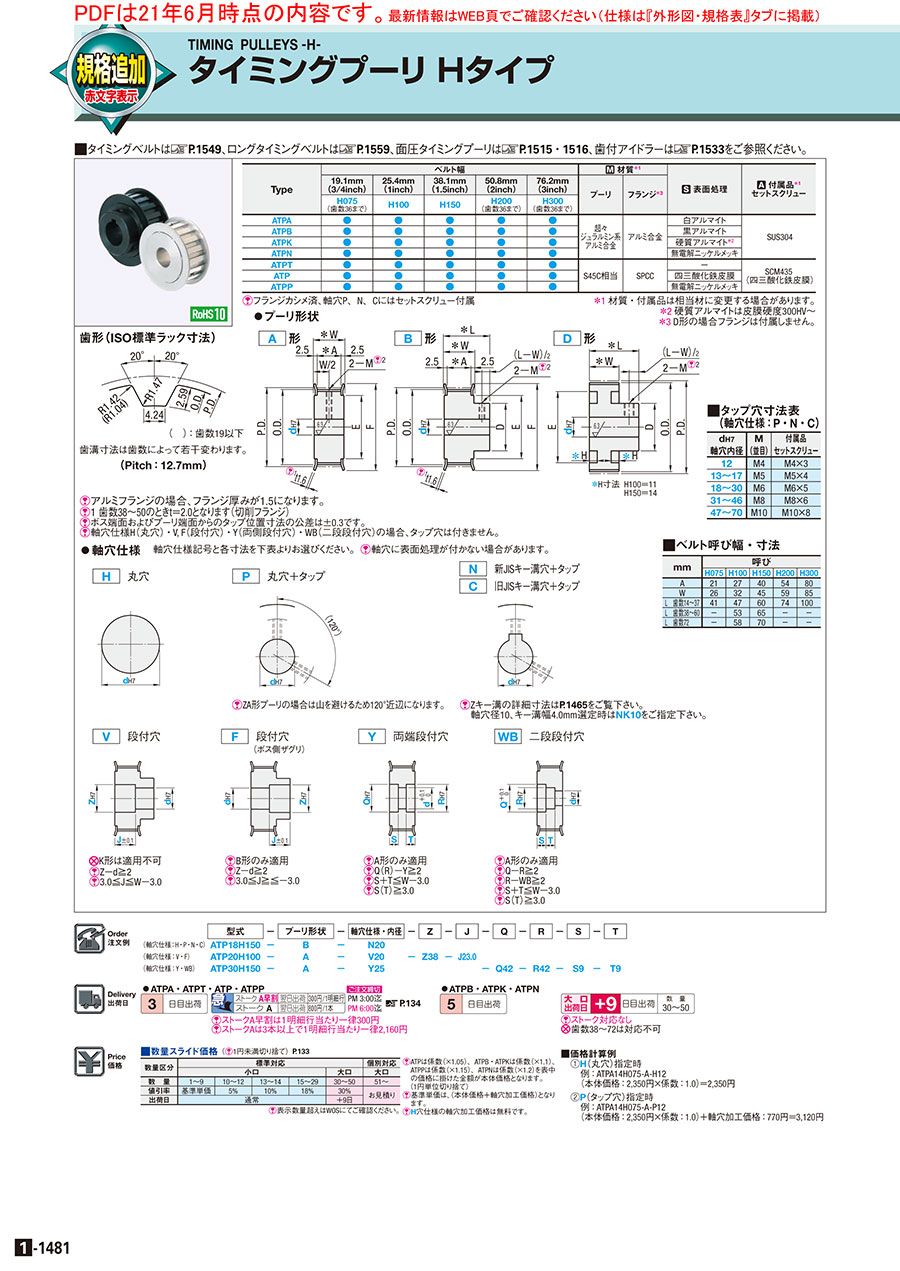

カタログ| P.1-1481

通常単価(税別): -

税込単価: -

通常出荷日：5日目～9日目

規格拡張のご案内歯数を14から60まで全ての歯数が選択出来るようになりました。関連商品タイミングベルト...

詳細を確認

4.34.3

歯面にタップ穴がついたタイミングプーリをご選定中のお客さまへ。お客さまにご選択いただく軸穴径によっては、付属品セットスクリューが飛び出し、ベルトと干渉する場合がございます。３ＤプレビューやＣＡＤ上でセットスクリューがプーリ歯底面より飛び出すか否かご確認ください。飛び出してしまう場合、追加工ＳＬＨ「セットスクリュー長さ変更」やＢ形状への変更をご検討ください。何卒ご確認の上、ご選定のほどよろしくお願いいたします。
フランジカシメのオプション、NFC、RFC、LFCはCADデータに反映されませんので、ご留意ください。
フランジ単品販売をご希望の場合は、規格外品サービスへお問合せください。
当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

詳細を確認

よく一緒に見られています

ミスミ

面圧タイミングプーリ　Ｈタイプ　-メカロックスタンダード組込（センタリング機能付）-

通常価格(税別)： 6,980円 (税込価格：7,678円)

通常出荷日：5 日目

よく一緒に見られています

ミスミ

ハイトルクタイミングプーリ S8Mタイプ

通常出荷日：5 日目～

未確定：候補が12,275型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

外形図・規格表
型番リスト
詳細情報
カタログ

外形図・規格表

外形図

■Hタイプ

●プーリ形状

歯形(ISO標準ラック寸法)

A形

B形

D形

(R1.04)歯数23以下

[ ! ]2

[ ! ]1

* H寸法 H100=11　H150=14

歯溝寸法は歯数によって若干変わります。(Pitch：12.7mm)
[ ! ]1 軸穴仕様H（丸穴）、V（段付穴）、F（段付穴ボス側ザグリ）、Y（両側段付穴）、WB（二段段付穴）指定時は、タップ穴とセットスクリューは付きません。

[ ! ]*A,W,L寸法は下記「ベルト呼び幅・寸法」表を参照ください。

■フランジについて
[ ! ]フランジはカシメ済です。フランジカシメなしをご希望の場合は追加工NFCを指定ください。
[ ! ]フランジ単品販売をご希望の場合は規格外品サービスへお問合せください。
[！]プーリ形状：D選択時、フランジは付属しません。
[ ! ]2 歯数38～50の場合、フランジ厚みt＝1.6から2.0（切削フランジ）となります。フランジ材質がアルミの場合、t=1.6から1.5になります。

■公差について
[ ! ]ボス端面およびプーリ端面からのタップ位置寸法の公差は±0.3です。
[ ! ]歯部とＦ寸を除く指示無き寸法公差はJISB0405m級に準じる。

■ベルト呼び幅・寸法

mm	呼び
mm	H075	H100	H150	H200	H300
A	21	27	40	54	80
W	26	32	45	59	85
L　歯数14～37	41	47	60	74	100
L　歯数38～60	−	53	65	−	−
L　歯数72	−	58	70	−	−

■指示無き寸法公差

寸法区分		公差 (㎜)
を超え	以下	公差 (㎜)
0.5	3	±0.1
3	6	±0.1
6	30	±0.2
30	120	±0.3

[ ! ]JIS B 0405ｍ級(中級)に準拠

Type	ベルト幅					[ M ]材質^＊1		[ S ]表面処理	[ A ]付属品^＊1 セットスクリュー
	19.1mm (3/4inch)	25.4mm (1inch)	38.1mm (1.5inch)	50.8mm (2inch)	76.2mm (3inch)	プーリ	フランジ
	H075 (歯数36まで)	H100	H150	H200 (歯数36まで)	H300 (歯数36まで)	プーリ	フランジ
ATPA	●	●	●	●	●	超々ジュラルミン系アルミ合金	アルミ合金	白アルマイト	SUS304
ATPB	●	●	●	●	●			黒アルマイト
ATPK	●	●	●	●	●			硬質アルマイト^＊2
ATPN	●	●	●	●	●			無電解ニッケルメッキ
ATPT	●	●	●	●	●	S45C相当	SPCC	−	SCM435 (四三酸化鉄皮膜)
ATP	●	●	●	●	●			四三酸化鉄皮膜
ATPP	●	●	●	●	●			無電解ニッケルメッキ

＊1 材質・付属品は相当材に変更する場合があります。
＊2 硬質アルマイトは皮膜硬度300HV〜

TOPに戻る

規格表

型式

−

プーリ形状

−

軸穴仕様・内径

−

(軸穴仕様：H・P・N・C)

ATP18H150

−

N20

(軸穴仕様：V・F)

ATP20H100

−

V20

−

Z38

−

J23.0

(軸穴仕様：Y・WB)

ATP30H150

−

Y25

−

Q42

−

R42

−

型式			プーリ形状	プーリ形状						P.D.	O.D	D	F	E
Type	歯数	種類呼び幅		A			B・D
				軸穴仕様
				H 丸穴 V・Y・WB 段付穴	P 丸穴タップ	N・C キー溝タップ	H 丸穴 V・F 段付穴	P 丸穴タップ	N・C キー溝タップ
				d(～)1mm単位指定(・)選択
アルミ ATPA ATPB ATPK ATPN 鉄 ATPT ATP ATPP	14	H075 (歯数36まで) H100 H150 H200 (歯数36まで) H300 (歯数36まで)	A B	12～41	12～30	12～30	12～35	12～29	12～25	56.60	55.22	39	61	45
	15			12～46	12～34	12～31	12～41	12～33	12～29	60.64	59.27	45	67	50
	16			12～52	12～40	12～36	12～44	12～36	12～30	64.68	63.31	48	70	56
	17			12～56	12～44	12～41	12～44	12～36	12～30	68.72	67.35	48	80	60
	18			12～56	12～44	12～44	12～46	12～38	12～35	72.77	71.39	50	80	60
	19			14～63	14～49	14～47	14～46	12～38	14～35	76.81	75.44	50	87	67
	20			14～63	14～50	14～50	14～54	14～46	14～38	80.85	79.48	58	87	67
	21			14～67	14～57	14～50				84.89	83.52		95	75
	22			14～67	14～57	14～50				88.94	87.56		95	75
	23			16～72	16～61	16～51	16～54	16～46	16～38	92.98	91.61		99	80
	24			16～76	16～65	16～55	16～54	16～46	16～38	97.02	95.65		104	84
	25			16～80	16～70	16～55	16～59	16～49	16～41	101.06	99.69	63	111	90
	26			20～84	20～70	20～55	20～59	20～49	20～41	105.11	103.73		111	90
	27			20～85						109.15	107.78		115	95
	28									113.19	111.82		123	102
	29									117.23	115.86		123	102
	30									121.28	119.90		127	105
	31									125.32	123.95		131	110
	32								20～43	129.36	127.99		135	115
	33						20～67	20～57	20～49	133.40	132.03	71	140	120
	34									137.45	136.07		144	125
	35									141.49	140.12		152	130
	36									145.53	144.16		152	130
鉄 ATPT ATP ATPP	37		A D				20〜72	20～62	20～55	149.57	148.20	88	160	140
	38									153.62	152.24		165	140(126)
	39									157.66	156.29		165	144(132)
	40									161.70	160.33		170	150(135)
	41									165.74	164.37		175	155(140)
	42									169.79	168.41		180	155(143)
	43									173.83	172.46		180	160(148)
	44			20～105						177.87	176.50		190	170(152)
	45									181.91	180.54		190	170(156)
	46									185.96	184.58		200	175(160)
	47									190.00	188.63		205	180(164)
	48									194.04	192.67		205	180(168)
	49									198.08	196.71		210	185(172)
	50									202.13	200.75		210	185(175)
	51		D	−	−	−	25〜72	25～62	25～55	206.17	204.80		−	180
	52									210.21	208.84			184
	53									214.25	212.88			188
	54									218.30	216.92			192
	55									222.34	220.97			196
	56									226.38	225.01			200
	57									230.42	229.05			204
	58									234.47	233.10			208
	59									238.51	237.14			212
	60									242.55	241.18			216
	72									291.06	289.69			265

■注意事項
[ NG ]軸穴仕様：Nの場合、軸穴径9・51〜54は製作できません。　
[ NG ]軸穴仕様：Cの場合、軸穴径13・14・17・21～55は製作できません。

■型番生成について
[！]寸法：Z、J、Q、S、T、Rの指定範囲は加工条件式もしくは絞り込み条件を参照ください。
[ ! ]型式エラーが発生する際は、下部軸穴の加工条件式にあてはまっているか、ご確認ください。

TOPに戻る

軸穴仕様

■プーリ形状と軸穴加工対応表

形	穴
形	H	P	N(C)	V	F	Y	WB
A	○	○	○	○	‐	○	○
B	○	○	○	○	○	‐	‐
D	○	○	○	‐	‐	‐	‐

H　丸穴

P　丸穴＋タップ

N　新JISキー溝穴＋タップ
C　旧JISキー溝穴＋タップ

[ ! ]使用する軸のはめあいは、
>>こちらを参照ください。

[ ! ]A形プーリの場合は山を避けるため
120°近辺になります。

[ ! ]新JISキー溝穴、軸穴径10、キー溝幅4.0mm選定時はNK10をご指定ください。
[ ! ]型式N10とNK10の違いは加工寸法です。詳細は下記表「新JISキー溝寸法公差」を参照ください。
[ ! ]キー溝の位置と歯の位相は保証しておりません。

V　段付穴

F　段付穴(ボス側ザグリ)

Y　両端段付穴

WB　二段段付穴

[ ! ]Z－V(d)≧2
[ ! ]3.0≦J≦W－3.0

[ ! ]Z－F(d)≧2
[ ! ]3.0≦J≦L－3.0

[ ! ]Q－Y(d)≧2
[ ! ]R－Y(d)≧2
[ ! ]S＋T≦W－3.0
[ ! ]S(T)≧3.0

[ ! ]Q－R≧2
[ ! ]R－WB(d)≧2
[ ! ]S＋T≦W－3.0
[ ! ]S(T)≧3.0

■共通注意点
[ ! ]軸穴に表面処理が付かない場合があります。
[ ! ]d寸法の面取りは規定値を設けておりません。

[ ! ]軸穴P、N、C指定時、セットスクリューが付属します。

[ ! ]輸送中の揺れによりセットスクリューが本体から外れている場合がございます。

■タップ穴寸法表(軸穴仕様：P・N・C)

d_H7 軸穴内径	M (並目)	付属品セットスクリュー
12	M4	M4×3
13〜17	M5	M5×4
18〜30	M6	M6×5
31〜46	M8	M8×6
47〜70	M10	M10×8

[ ! ]セットスクリューの締付トルクは規定を設けていません。

■キー溝寸法表

d寸法公差(H7)

呼び(N,C)	d_H7
8～10(K)	＋0.015 0
11～18	＋0.018 0
19～30	＋0.021 0
31～50	＋0.025 0
51～70	＋0.030 0

新JISキー溝寸法公差

呼び(N)	b_JS9		t
8～10	3	±0.0125	1.4	＋0.1 0
10K～12	4	±0.0150	1.8
13～17	5		2.3
18～22	6		2.8
23～30	8	±0.0180	3.3	＋0.2 0
31～38	10	±0.0180
39～44	12	±0.0215
45～50	14		3.8
55	16		4.3

旧JISキー溝寸法公差

呼び(C)	b_JS9		t
10～12	4	＋0.022 ＋0.010	1.5	＋0.1 0
15～20	5		2

TOPに戻る

追加工

型式

−

プーリ形状

−

軸穴仕様・内径

−

(KC90…etc.)

ATP18H150

−

H20

−

KSC30

−

Alterations	止めねじ角度変更	フランジカシメなし	フランジカシメ片側のみ	フランジカット
Code	KC90	NFC	RFC・LFC	FC
Spec.	止めねじ角度を90°に変更します。 [ ! ]A形プーリの場合は山を避けるため 90°近辺になります。	（フランジ2枚付属）指定方法NFC [ NG ]D形は適用不可	（フランジ1枚付属）指定方法RFC [ NG ]D形は適用不可	フランジ外径を0.5mm単位でカット指定方法FC17 適用条件 [ ! ]FC≧（O. D.）＋1 [ ! ]FC≦F－2 [ ! ]フランジ外周は表面処理されません。 [ NG ]D形は適用不可
￥/1Code	無料	無料	無料	300

Alterations

止め輪溝追加工

ベアリング押さえ用テーパ加工

ボスカット

タップ穴寸法変更

付属セットスクリュー長さ変更

Code

SRG

BTC

TPC

SLH

Spec.

段付穴の軸径に合った止め輪溝を加工します。
止め輪溝寸法>>P.1465

SRG指定2.5～91.5㎜
0.5㎜単位

適用条件
[ ! ]肉厚最低2mm
[ ! ]軸穴仕様V・Fのみ適用

[ ! ]Z寸法の止め輪溝規格を適用

[ ! ]n≦J−SRG−m
指定方法SRG7

ベアリング内輪押さえ用テーパ加工
指定方法BTC12-TL1.5
適用条件
[ ! ]A形のみ適用

[ ! ]軸穴仕様H・P穴のみ適用

[ ! ] TL＜L−W

[ ! ] E－D≦6の際、片側カシメ・フランジ一枚付属

ボスの長さを0.5mm単位でカット
指定方法BC6.5
適用条件

[ ! ]軸穴仕様H・V・F：3≦BC＜L－W

[ ! ]軸穴仕様P・N・C：M＋3≦BC＜L−W

[ NG ]A・D形は適用不可

指定方法 TPC5
適用条件
[ ! ]軸穴仕様がP・N・Cの場合のみ適用

M	TPC
M4	M5
M5	M4・M6
M6	M5・M8
M8	M6・M10
M10	M8

指定方法 SLH10
適用条件
[ ! ]軸穴仕様がP・N・Cの場合のみ適用

セットスクリュー	SLH
M4×3	5・8
M5×4	6・10
M6×5	10
M8×6	10・12
M10×8	12・15

詳細は追加工概要 >>P.1466

￥/1Code

200

500

無料

Alterations	側面穴追加工
Alterations	側面タップ穴	側面通し穴	側面ザグリ穴
Code	QTC・QFC・QSC	KTC・KFC・KSC	ZTC・ZFC・ZSC
Spec.	ボス側の側面にタップ穴を追加工します。指定方法QTC28−M4 Q□C選択穴の加工位置(P.C.D.寸法)をご指定ください。 M選択M3,M4,M5,M6,M8 適用条件 [ NG ]D形は適用不可 [ ! ]肉厚条件　最低2mm　加工計算式は>>こちら	ボス側の側面にキリ穴を追加工します。指定方法KTC28−K4.5 K□C選択穴の加工位置(P.C.D.寸法)をご指定ください。 K指定K4.0～13.0(0.5mm単位指定) 適用条件 [ NG ]D形は適用不可 [ ! ]肉厚条件　最低2mm　加工計算式は>>こちら	ボス側の側面にザグリ穴を追加工します。指定方法ZTC28−ZM4 Z□C選択穴の加工位置(P.C.D.寸法)をご指定ください。 ZM選択ZM3,ZM4,ZM5,ZM6,ZM8 適用条件 [ NG ]D形は適用不可 [ ! ]肉厚条件　最低2mm　加工計算式は>>こちら
Spec.	(6ヵ所) (4ヵ所) (3ヵ所)	(6ヵ所) (4ヵ所) (3ヵ所)	(6ヵ所) (4ヵ所) (3ヵ所)
￥/1Code	QTC:400 QFC:500 QSC:600	KTC:500 KFC:600 KSC:800	ZTC・ZFC:700 ZSC:1,000

[ ! ]側面穴追加工は軸穴仕様により、条件が異なります。詳細は>>こちらをご確認ください。
[ ! ]追加工で指定できない加工依頼、フランジ単品販売をご希望の場合は規格外品サービスへお問合せください。

TOPに戻る

型番リスト

表示件数

...

205

型番

ATP14H075-A-C[12,15,16,18,19,20]

ATP14H075-A-H[12-41/1]

ATP14H075-A-N[12-30/1]

ATP14H075-A-P[12-30/1]

ATP14H075-A-V[12-39/1]

ATP14H075-A-WB[12-39/1]

ATP14H075-A-Y[12-39/1]

ATP14H075-B-C[12,15,16,18,19,20]

ATP14H075-B-F[12-33/1]

ATP14H075-B-H[12-35/1]

ATP14H075-B-N[12-25/1]

ATP14H075-B-P[12-29/1]

ATP14H075-B-V[12-33/1]

ATP14H100-A-C[12,15,16,18,19,20]

ATP14H100-A-H[12-41/1]

ATP14H100-A-N[12-30/1]

ATP14H100-A-P[12-30/1]

ATP14H100-A-V[12-39/1]

ATP14H100-A-WB[12-39/1]

ATP14H100-A-Y[12-39/1]

ATP14H100-B-C[12,15,16,18,19,20]

ATP14H100-B-F[12-33/1]

ATP14H100-B-H[12-35/1]

ATP14H100-B-N[12-25/1]

ATP14H100-B-P[12-29/1]

ATP14H100-B-V[12-33/1]

ATP14H150-A-C[12,15,16,18,19,20]

ATP14H150-A-H[12-41/1]

ATP14H150-A-N[12-30/1]

ATP14H150-A-P[12-30/1]

ATP14H150-A-V[12-39/1]

ATP14H150-A-WB[12-39/1]

ATP14H150-A-Y[12-39/1]

ATP14H150-B-C[12,15,16,18,19,20]

ATP14H150-B-F[12-33/1]

ATP14H150-B-H[12-35/1]

ATP14H150-B-N[12-25/1]

ATP14H150-B-P[12-29/1]

ATP14H150-B-V[12-33/1]

ATP14H200-A-C[12,15,16,18,19,20]

ATP14H200-A-H[12-41/1]

ATP14H200-A-N[12-30/1]

ATP14H200-A-P[12-30/1]

ATP14H200-A-V[12-39/1]

ATP14H200-A-WB[12-39/1]

ATP14H200-A-Y[12-39/1]

ATP14H200-B-C[12,15,16,18,19,20]

ATP14H200-B-F[12-33/1]

ATP14H200-B-H[12-35/1]

ATP14H200-B-N[12-25/1]

ATP14H200-B-P[12-29/1]

ATP14H200-B-V[12-33/1]

ATP14H300-A-C[12,15,16,18,19,20]

ATP14H300-A-H[12-41/1]

ATP14H300-A-N[12-30/1]

ATP14H300-A-P[12-30/1]

ATP14H300-A-V[12-39/1]

ATP14H300-A-WB[12-39/1]

ATP14H300-A-Y[12-39/1]

ATP14H300-B-C[12,15,16,18,19,20]

使用ベルト幅

(mm)

ベルト幅

(inch)

歯数

(T)

プーリ形状

表面処理

材質

丸穴 (H)[d]

(φ)

丸穴+タップ (P)[d]

(φ)

新JISキー溝穴+タップ (N)[d]

(φ)

旧JISキー溝穴+タップ (C)[d]

(φ)

段付穴 (V)[d]

(φ)

段付穴(ボス側ザグリ) (F)[d]

(φ)

両端段付穴 (Y)[d]

(φ)

二段段付穴 (WB)[d]

(φ)

RoHS2（10物質）?

最小発注数量

19.1	0.75	14	A形	四三酸化鉄皮膜	[スチール] S45C相当	-	-	-	12 ～ 20	-	-	-	-	対応	1個
19.1	0.75	14	A形	四三酸化鉄皮膜	[スチール] S45C相当	12 ～ 41	-	-	-	-	-	-	-	対応	1個
19.1	0.75	14	A形	四三酸化鉄皮膜	[スチール] S45C相当	-	-	12 ～ 30	-	-	-	-	-	対応	1個
19.1	0.75	14	A形	四三酸化鉄皮膜	[スチール] S45C相当	-	12 ～ 30	-	-	-	-	-	-	対応	1個
19.1	0.75	14	A形	四三酸化鉄皮膜	[スチール] S45C相当	-	-	-	-	12 ～ 39	-	-	-	対応	1個
19.1	0.75	14	A形	四三酸化鉄皮膜	[スチール] S45C相当	-	-	-	-	-	-	-	12 ～ 39	対応	1個
19.1	0.75	14	A形	四三酸化鉄皮膜	[スチール] S45C相当	-	-	-	-	-	-	12 ～ 39	-	対応	1個
19.1	0.75	14	B形	四三酸化鉄皮膜	[スチール] S45C相当	-	-	-	12 ～ 20	-	-	-	-	対応	1個
19.1	0.75	14	B形	四三酸化鉄皮膜	[スチール] S45C相当	-	-	-	-	-	12 ～ 33	-	-	対応	1個
19.1	0.75	14	B形	四三酸化鉄皮膜	[スチール] S45C相当	12 ～ 35	-	-	-	-	-	-	-	対応	1個
19.1	0.75	14	B形	四三酸化鉄皮膜	[スチール] S45C相当	-	-	12 ～ 25	-	-	-	-	-	対応	1個
19.1	0.75	14	B形	四三酸化鉄皮膜	[スチール] S45C相当	-	12 ～ 29	-	-	-	-	-	-	対応	1個
19.1	0.75	14	B形	四三酸化鉄皮膜	[スチール] S45C相当	-	-	-	-	12 ～ 33	-	-	-	対応	1個
25.4	1	14	A形	四三酸化鉄皮膜	[スチール] S45C相当	-	-	-	12 ～ 20	-	-	-	-	対応	1個
25.4	1	14	A形	四三酸化鉄皮膜	[スチール] S45C相当	12 ～ 41	-	-	-	-	-	-	-	対応	1個
25.4	1	14	A形	四三酸化鉄皮膜	[スチール] S45C相当	-	-	12 ～ 30	-	-	-	-	-	対応	1個
25.4	1	14	A形	四三酸化鉄皮膜	[スチール] S45C相当	-	12 ～ 30	-	-	-	-	-	-	対応	1個
25.4	1	14	A形	四三酸化鉄皮膜	[スチール] S45C相当	-	-	-	-	12 ～ 39	-	-	-	対応	1個
25.4	1	14	A形	四三酸化鉄皮膜	[スチール] S45C相当	-	-	-	-	-	-	-	12 ～ 39	対応	1個
25.4	1	14	A形	四三酸化鉄皮膜	[スチール] S45C相当	-	-	-	-	-	-	12 ～ 39	-	対応	1個
25.4	1	14	B形	四三酸化鉄皮膜	[スチール] S45C相当	-	-	-	12 ～ 20	-	-	-	-	対応	1個
25.4	1	14	B形	四三酸化鉄皮膜	[スチール] S45C相当	-	-	-	-	-	12 ～ 33	-	-	対応	1個
25.4	1	14	B形	四三酸化鉄皮膜	[スチール] S45C相当	12 ～ 35	-	-	-	-	-	-	-	対応	1個
25.4	1	14	B形	四三酸化鉄皮膜	[スチール] S45C相当	-	-	12 ～ 25	-	-	-	-	-	対応	1個
25.4	1	14	B形	四三酸化鉄皮膜	[スチール] S45C相当	-	12 ～ 29	-	-	-	-	-	-	対応	1個
25.4	1	14	B形	四三酸化鉄皮膜	[スチール] S45C相当	-	-	-	-	12 ～ 33	-	-	-	対応	1個
38.1	1.5	14	A形	四三酸化鉄皮膜	[スチール] S45C相当	-	-	-	12 ～ 20	-	-	-	-	対応	1個
38.1	1.5	14	A形	四三酸化鉄皮膜	[スチール] S45C相当	12 ～ 41	-	-	-	-	-	-	-	対応	1個
38.1	1.5	14	A形	四三酸化鉄皮膜	[スチール] S45C相当	-	-	12 ～ 30	-	-	-	-	-	対応	1個
38.1	1.5	14	A形	四三酸化鉄皮膜	[スチール] S45C相当	-	12 ～ 30	-	-	-	-	-	-	対応	1個
38.1	1.5	14	A形	四三酸化鉄皮膜	[スチール] S45C相当	-	-	-	-	12 ～ 39	-	-	-	対応	1個
38.1	1.5	14	A形	四三酸化鉄皮膜	[スチール] S45C相当	-	-	-	-	-	-	-	12 ～ 39	対応	1個
38.1	1.5	14	A形	四三酸化鉄皮膜	[スチール] S45C相当	-	-	-	-	-	-	12 ～ 39	-	対応	1個
38.1	1.5	14	B形	四三酸化鉄皮膜	[スチール] S45C相当	-	-	-	12 ～ 20	-	-	-	-	対応	1個
38.1	1.5	14	B形	四三酸化鉄皮膜	[スチール] S45C相当	-	-	-	-	-	12 ～ 33	-	-	対応	1個
38.1	1.5	14	B形	四三酸化鉄皮膜	[スチール] S45C相当	12 ～ 35	-	-	-	-	-	-	-	対応	1個
38.1	1.5	14	B形	四三酸化鉄皮膜	[スチール] S45C相当	-	-	12 ～ 25	-	-	-	-	-	対応	1個
38.1	1.5	14	B形	四三酸化鉄皮膜	[スチール] S45C相当	-	12 ～ 29	-	-	-	-	-	-	対応	1個
38.1	1.5	14	B形	四三酸化鉄皮膜	[スチール] S45C相当	-	-	-	-	12 ～ 33	-	-	-	対応	1個
50.8	2	14	A形	四三酸化鉄皮膜	[スチール] S45C相当	-	-	-	12 ～ 20	-	-	-	-	対応	1個
50.8	2	14	A形	四三酸化鉄皮膜	[スチール] S45C相当	12 ～ 41	-	-	-	-	-	-	-	対応	1個
50.8	2	14	A形	四三酸化鉄皮膜	[スチール] S45C相当	-	-	12 ～ 30	-	-	-	-	-	対応	1個
50.8	2	14	A形	四三酸化鉄皮膜	[スチール] S45C相当	-	12 ～ 30	-	-	-	-	-	-	対応	1個
50.8	2	14	A形	四三酸化鉄皮膜	[スチール] S45C相当	-	-	-	-	12 ～ 39	-	-	-	対応	1個
50.8	2	14	A形	四三酸化鉄皮膜	[スチール] S45C相当	-	-	-	-	-	-	-	12 ～ 39	対応	1個
50.8	2	14	A形	四三酸化鉄皮膜	[スチール] S45C相当	-	-	-	-	-	-	12 ～ 39	-	対応	1個
50.8	2	14	B形	四三酸化鉄皮膜	[スチール] S45C相当	-	-	-	12 ～ 20	-	-	-	-	対応	1個
50.8	2	14	B形	四三酸化鉄皮膜	[スチール] S45C相当	-	-	-	-	-	12 ～ 33	-	-	対応	1個
50.8	2	14	B形	四三酸化鉄皮膜	[スチール] S45C相当	12 ～ 35	-	-	-	-	-	-	-	対応	1個
50.8	2	14	B形	四三酸化鉄皮膜	[スチール] S45C相当	-	-	12 ～ 25	-	-	-	-	-	対応	1個
50.8	2	14	B形	四三酸化鉄皮膜	[スチール] S45C相当	-	12 ～ 29	-	-	-	-	-	-	対応	1個
50.8	2	14	B形	四三酸化鉄皮膜	[スチール] S45C相当	-	-	-	-	12 ～ 33	-	-	-	対応	1個
76.2	3	14	A形	四三酸化鉄皮膜	[スチール] S45C相当	-	-	-	12 ～ 20	-	-	-	-	対応	1個
76.2	3	14	A形	四三酸化鉄皮膜	[スチール] S45C相当	12 ～ 41	-	-	-	-	-	-	-	対応	1個
76.2	3	14	A形	四三酸化鉄皮膜	[スチール] S45C相当	-	-	12 ～ 30	-	-	-	-	-	対応	1個
76.2	3	14	A形	四三酸化鉄皮膜	[スチール] S45C相当	-	12 ～ 30	-	-	-	-	-	-	対応	1個
76.2	3	14	A形	四三酸化鉄皮膜	[スチール] S45C相当	-	-	-	-	12 ～ 39	-	-	-	対応	1個
76.2	3	14	A形	四三酸化鉄皮膜	[スチール] S45C相当	-	-	-	-	-	-	-	12 ～ 39	対応	1個
76.2	3	14	A形	四三酸化鉄皮膜	[スチール] S45C相当	-	-	-	-	-	-	12 ～ 39	-	対応	1個
76.2	3	14	B形	四三酸化鉄皮膜	[スチール] S45C相当	-	-	-	12 ～ 20	-	-	-	-	対応	1個

通常単価(税別) (税込単価)	通常出荷日

- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目

...

205

基本情報
納期・価格

基本情報

規格拡張のご案内歯数を14から60まで全ての歯数が選択出来るようになりました。関連商品タイミングベルト Hタイプはこちらオープンエンドベルトはこちらフランジ付歯付アイドラー　センターベアリングタイプはこちらフランジ付歯付アイドラー　両サイドベアリングタイプはこちら

タイミングベルト・プーリ総合情報はこちらからご覧ください。

ご注意

歯面にタップ穴がついたタイミングプーリをご選定中のお客さまへ。お客さまにご選択いただく軸穴径によっては、付属品セットスクリューが飛び出し、ベルトと干渉する場合がございます。３ＤプレビューやＣＡＤ上でセットスクリューがプーリ歯底面より飛び出すか否かご確認ください。飛び出してしまう場合、追加工ＳＬＨ「セットスクリュー長さ変更」やＢ形状への変更をご検討ください。何卒ご確認の上、ご選定のほどよろしくお願いいたします。
フランジカシメのオプション、NFC、RFC、LFCはCADデータに反映されませんので、ご留意ください。
フランジ単品販売をご希望の場合は、規格外品サービスへお問合せください。
当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

技術情報

納期・価格

価格表

■価格計算例
①H（丸穴）指定時
例：ATPA14H075-A-H12
（本体価格：2,470円×係数：1.0）＝2,470円
②P（タップ穴）指定時
例：ATPA14H075-A-P12
（本体価格：2,470円×係数：1.0）＋軸穴加工価格：810円＝3,280円
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

歯数	￥本体価格																				￥軸穴加工価格 (本体価格＋)
	ATPA(×1.0)　ATPB・ATPK(×1.1)　ATPN(×1.2)										ATPT(×1.0)　ATP(×1.05)　ATPP(×1.15)
	H075		H100		H150		H200		H300		H075		H100		H150		H200		H300
	A形	B形	A形	B形	A形	B形	A形	B形	A形	B形	A形	B形	A形	B・D形	A形	B・D形	A形	B形	A形	B形	P穴	N・C穴	V・F穴	Y・WB穴
14	2,470	2,920	2,540	3,010	3,190	3,650	3,820	4,360	4,680	5,600	1,720	1,970	1,910	2,190	2,360	2,650	2,810	3,150	3,830	4,410	810	1,270	1,340	2,020
15	2,540	3,020	2,610	3,120	3,300	3,790	3,970	4,520	4,750	5,660	1,720	1,970	1,910	2,190	2,360	2,650	2,810	3,150	3,900	4,580	810	1,270	1,340	2,020
16	2,900	3,410	2,980	3,530	3,710	4,220	4,500	5,050	5,500	6,460	1,940	2,230	2,160	2,470	2,650	2,930	3,190	3,490	4,320	4,840	900	1,440	1,520	2,260
17	3,010	3,570	3,110	3,680	3,860	4,400	4,700	5,250	5,630	6,530	1,940	2,230	2,160	2,470	2,650	2,930	3,190	3,490	4,520	4,950	900	1,440	1,520	2,260
18	3,080	3,660	3,180	3,780	4,100	4,730	4,800	5,420	5,870	6,940	2,070	2,370	2,310	2,640	2,930	3,300	3,360	3,730	4,640	5,180	970	1,530	1,620	2,380
19	3,280	3,910	3,390	4,030	4,360	5,030	5,110	5,780	6,050	7,280	2,070	2,370	2,310	2,640	2,930	3,300	3,360	3,730	5,110	5,780	970	1,530	1,620	2,380
20	3,480	4,150	3,570	4,270	4,640	5,380	5,710	6,490	7,160	8,420	2,270	2,590	2,520	2,860	3,230	3,620	3,940	4,370	5,440	6,510	1,190	1,790	1,790	2,600
21	3,570	4,280	3,680	4,370	4,780	5,540	5,880	6,700	7,370	8,740	2,270	2,590	2,520	2,860	3,230	3,620	3,940	4,370	5,600	6,580	1,190	1,790	1,790	2,600
22	3,820	4,590	3,950	4,730	5,080	5,880	6,170	7,010	7,670	9,160	2,480	2,860	2,760	3,180	3,530	3,950	4,210	4,680	5,870	6,670	1,300	1,950	1,950	2,810
23	4,620	5,290	4,760	5,460	5,750	6,640	6,860	7,810	8,160	9,720	2,990	3,230	3,320	3,600	3,910	4,340	4,570	5,050	6,130	6,990	1,340	1,980	1,980	2,860
24	4,620	5,290	4,760	5,460	5,750	6,640	6,860	7,810	8,160	9,720	2,990	3,230	3,320	3,600	3,910	4,340	4,570	5,050	6,130	6,990	1,340	1,980	1,980	2,860
25	5,400	6,240	5,570	6,430	6,760	7,830	8,090	9,240	9,740	11,700	3,370	3,630	3,740	4,050	4,390	4,880	5,130	5,680	6,720	7,860	1,340	1,980	1,980	2,860
26	5,490	6,730	5,670	6,940	7,020	8,220	8,940	10,230	10,960	13,300	3,440	4,040	3,830	4,480	4,630	5,200	5,860	6,530	8,030	9,260	1,600	2,400	2,400	3,400
27	6,040	7,300	6,220	7,530	7,770	9,040	9,590	11,000	11,490	13,870	3,690	4,230	4,100	4,710	4,990	5,580	6,080	6,780	8,200	9,620	1,720	2,570	2,570	3,620
28	6,040	7,300	6,220	7,530	7,770	9,040	9,590	11,000	11,490	13,870	3,690	4,230	4,100	4,710	4,990	5,580	6,080	6,780	8,200	9,620	1,720	2,570	2,570	3,620
29	6,280	7,640	6,460	7,880	8,060	9,490	10,030	11,530	11,930	14,560	3,690	4,230	4,100	4,710	4,970	5,580	6,080	6,780	8,350	10,130	1,720	2,570	2,570	3,620
30	6,280	7,640	6,460	7,880	8,060	9,490	10,030	11,530	11,930	14,560	3,690	4,230	4,100	4,710	4,970	5,580	6,080	6,780	8,350	10,130	1,720	2,570	2,570	3,620
31	7,100	8,680	7,320	8,950	10,090	11,820	12,120	13,900	15,070	18,390	4,080	4,700	4,550	5,230	6,310	7,090	7,380	8,200	10,580	12,080	1,890	2,860	2,860	3,990
32	7,100	8,680	7,320	8,950	10,090	11,820	12,120	13,900	15,070	18,390	4,080	4,700	4,550	5,230	6,310	7,090	7,380	8,200	10,580	12,080	1,890	2,860	2,860	3,990
33	7,650	9,360	7,900	9,640	10,610	12,760	13,060	15,000	16,280	19,740	4,080	4,700	4,550	5,230	6,090	7,090	7,380	8,200	10,900	12,290	1,890	2,860	2,860	3,990
34	7,650	9,360	7,900	9,640	10,610	12,760	13,060	15,000	16,280	19,740	4,080	4,700	4,550	5,230	6,090	7,090	7,380	8,200	10,900	12,290	1,890	2,860	2,860	3,990
35	7,840	9,400	8,070	9,690	11,240	13,510	14,850	17,370	19,850	24,210	4,520	5,200	5,010	5,780	7,020	8,190	9,400	10,750	14,350	17,350	2,100	3,150	3,150	4,380
36	7,840	9,400	8,070	9,690	11,240	13,510	14,850	17,370	19,850	24,210	4,520	5,200	5,010	5,780	7,020	8,190	9,400	10,750	14,350	17,350	2,100	3,150	3,150	4,380
37	−	−	−	−	−	−	−	−	−	−	−	−	5,460	5,700	7,520	9,200	−	−	−	−	2,140	3,230	3,230	4,980
38													5,460	5,700	7,520	9,200					2,140	3,230	3,230	4,980
39													5,460	5,700	7,520	9,200					2,140	3,230	3,230	4,980
40													5,460	5,700	7,520	9,200					2,140	3,230	3,230	4,980
41													5,850	6,790	7,720	9,470					2,560	3,870	3,870	5,890
42													5,850	6,790	7,720	9,470					2,560	3,870	3,870	5,890
43													5,850	6,790	7,720	9,470					2,560	3,870	3,870	5,890
44													5,850	6,790	7,720	9,470					2,560	3,870	3,870	5,890
45													6,530	7,620	8,220	10,100					2,900	4,280	4,280	6,370
46													6,530	7,620	8,220	10,100					2,900	4,280	4,280	6,370
47													6,530	7,620	8,220	10,100					2,900	4,280	4,280	6,370
48													6,530	7,620	8,220	10,100					2,900	4,280	4,280	6,370
49													7,440	8,020	9,490	10,760					3,660	5,420	5,420	7,310
50													7,440	8,020	9,490	10,760					3,660	5,420	5,420	7,310
51													−	8,740	−	11,780					3,700	5,470	5,470	−
52														8,740		11,780					3,700	5,470	5,470
53														8,740		11,780					3,700	5,470	5,470
54														8,740		11,780					3,700	5,470	5,470
55														9,450		12,800					3,730	5,520	5,520
56														9,450		12,800					3,730	5,520	5,520
57														9,450		12,800					3,730	5,520	5,520
58														9,450		12,800					3,730	5,520	5,520
59														9,450		12,800					3,730	5,520	5,520
60														9,820		13,310					3,740	5,540	5,540
72														12,480		16,080					4,700	7,070	7,070

■数量スライド価格（[ ! ]1円未満切り捨て）こちら

数量区分	標準対応					個別対応
数量区分	小口				大口	大口
数　量	1～9	10～12	13～14	15～29	30～50	51～
値引率	基準単価	5%	10%	18%	30%	お見積り
出荷日	通常				＋9日	お見積り

[ ! ]表示数量超えはWOSにてご確認ください。
[ ! ]ATPは係数（×1.05）、ATPB・ATPKは係数（×1.1）、ATPPは係数（×1.15）、ATPNは係数（×1.2）を表中の価格に掛けた金額が本体価格となります。
（1円単位切り捨て）
[ ! ]基準単価は、（本体価格＋軸穴加工価格）となります。
[ ! ]H穴仕様の軸穴加工価格は無料です。

納期

●ATPA・ATPT・ATP・ATPP

日目出荷

				ご注文締切
急	ストーク A早割	翌日出荷	300円/1明細行	PM 3:00迄	>>こちら
急	ストークA	翌日出荷	800円/1本	PM 6:00迄	>>こちら

[ ! ]ストークA早割は１明細行当たり一律300円
[ ! ]ストークAは3本以上で１明細行当たり一律2,160円

●ATPB・ATPK・ATPN

日目出荷

大　口
出荷日

日目出荷

数量
30～50

[ ! ]ストーク対応なし
[ NG ]歯数38～72は対応不可

出荷日については、こちらをご覧ください。

カタログ

カタログ (見開き版)

現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

商品担当おすすめ

ミスミ
回転軸　ツバ付き　軸端形状組合せタイプ
ツバ部を抑え機構とすることで、部品数を削減し、コンパクトに位置決めすることが可能です。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

タイミングプーリ　Ｈタイプのレビュー

4.3平均満足度：4.310件のレビュー

星5
50%
星4
40%
星3
0%
星2
10%
星1
0%

ベルトコンベアに使用

満足度：2.02022/02/17

１２個購入し、イモネジが１個しか入っていないものが２個ありました。次も、購入したいと考えていますので、気を付けてほしいで...もっと読む

0人が参考にしています。

自走ベルトコンベアの駆動伝達

満足度：5.02022/02/14

精密な駆動力をベルトに伝える必要が有り、本品を使用している。耐久性も有り使い勝手も良い。

0人が参考にしています。

製品に使用しています

満足度：5.02021/12/21

顧客から設計を含めて製作を依頼された製品内の搬送コンベア装置に使用しています。鉄製は駆動軸側に使用し、アルミ製はベルトを...もっと読む

0人が参考にしています。

軸駆動

満足度：4.02021/10/21

駆動用に使っていますが、サイズ合わない型番もあるので、追加工で対応しています。もっと選択範囲を広げてほしいです。

0人が参考にしています。

締付装置の回転部

満足度：4.02021/06/17

インダクションモーターと組み合わせてワークを締め付ける装置に採用。特に問題はなし。価格がもっと良ければ・・・と思う次...もっと読む

0人が参考にしています。

10件全て見る

この商品を見た人は、こんな商品も見ています

	今見ている商品タイミングプーリ　Ｈタイプ	面圧タイミングプーリ　Ｈタイプ	【クリーン洗浄品】タイミングプーリ　Ｈタイプ	面圧タイミングプーリ　Ｈタイプ　-メカロックスタンダード組込（センタリング機能付）-	タイミングプーリ Lタイプ	タイミングプーリ T5タイプ
メーカー	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ
通常価格	-	-	-	6,980円 -	-	-
通常出荷日	5日目〜	5日目	6日目〜	5日目	5日目〜	5日目〜
特性・用途	該当なし	該当なし	クリーン洗浄	該当なし	該当なし	該当なし
種類	タイミングプーリ	面圧プーリ	タイミングプーリ	面圧プーリ	タイミングプーリ	タイミングプーリ
バックラッシレスタイプ	非該当	非該当	非該当	非該当	非該当	非該当
ベルト種類	H	H	H	H	L	T5
タイミングプーリ/アイドラー	プーリ	プーリ	プーリ	プーリ	プーリ	プーリ

この商品に関連するミスミユニット事例その他の事例を探す

タイミングプーリ・アイドラーカテゴリの売れ筋ランキング

通常価格、通常出荷日が表示と異なる場合がございます

タイミングプーリ・アイドラーに関連する通販・販売特集

技術サポート窓口

メカニカル部品技術窓口

商品の仕様・技術のお問い合わせ

Webお問い合わせフォーム

営業時間：9:00～18:00（土曜日・日曜日・祝日は除く）

※お問い合わせフォームは24時間受付しております。

見積もり・発注後最短当日出荷　新規会員登録で2D・3D CADデータを無料でダウンロード

無料で会員登録

閉じる

比較リスト

タイミングベルトHタイプ	オープンエンドベルト	フランジ付歯月アイドラーセンターベアリングタイプ	フランジ付歯月アイドラー両サイドベアリングタイプ	回転軸

材質	引張強さ (MPa)	降伏点 (0.2%耐力) (Mpa)	縦弾性係数 (GPa)	横弾性係数 (GPa)
S45C	570以上	345以上	200以上	77以上
SUS304	520以上	210以上	193以上	74以上
SCM435	930以上	785以上	206以上	79以上
高硬度ステンレス	1102	715	199	77

	試験前	96hr
高硬度ステンレス
SUS303
SUS440C 相当

回答可能（特定物質なし）	関連する各国主要規制に対応しているため、輸出案件等でも安心してご利用いただけます REACH SVHCおよび中国RoHSで規定される物質は、含有が禁止されるものではないため、特定物質には該当せず、回答可能の選択肢に含まれます（報告義務が発生する可能性がございます）・以下の条件に、いずれも該当する商品です　 - chemSHERPA-AI形式での回答が可能　 - 特定物質（一般的な各国主要規制で禁止されている物質）を、閾値を超えて使用していない
回答不可（調査不可/特定物質あり）	各国主要規制に対応していない（または調査不可）のため、輸出案件等でのご利用は推奨いたしません・以下の条件のうち、いずれかに該当する商品です　 - chemSHERPA-AI形式での回答が不可　 - 特定物質（一般的な各国主要規制で禁止されている物質）を、閾値を超えて使用している
調査中	現在調査中です。調査完了まで今しばらくお待ちください・調査中のため、現時点ではchemSHERPA-AI形式での回答ができない商品です

絞り込み条件

chemSHERPA・RoHS

使用ベルト幅(mm)

ベルト幅(inch)

歯数(T)

プーリ形状

表面処理

材質

丸穴 (H)[d](φ)

丸穴+タップ (P)[d](φ)

新JISキー溝穴+タップ (N)[d](φ)

旧JISキー溝穴+タップ (C)[d](φ)

段付穴 (V)[d](φ)

段付穴(ボス側ザグリ) (F)[d](φ)

両端段付穴 (Y)[d](φ)

二段段付穴 (WB)[d](φ)

タイプ

CAD

出荷日

タイミングプーリ Ｈタイプ

外形図・規格表

外形図

規格表

軸穴仕様

追加工

関連商品

関連リンク

型番リスト

詳細情報

基本情報

ご注意

納期・価格

価格表

納期

カタログ

商品担当おすすめ

この商品を見た人は、こんな商品も見ています

最近見た商品

この商品に関連するミスミ ユニット事例その他の事例を探す

タイミングプーリ・アイドラーカテゴリの売れ筋ランキング

タイミングプーリ・アイドラーに関連する通販・販売特集

技術サポート窓口

chemSHERPA

タイミングプーリ　Ｈタイプ

この商品に関連するミスミユニット事例その他の事例を探す
