タイミングプーリ AT5タイプ

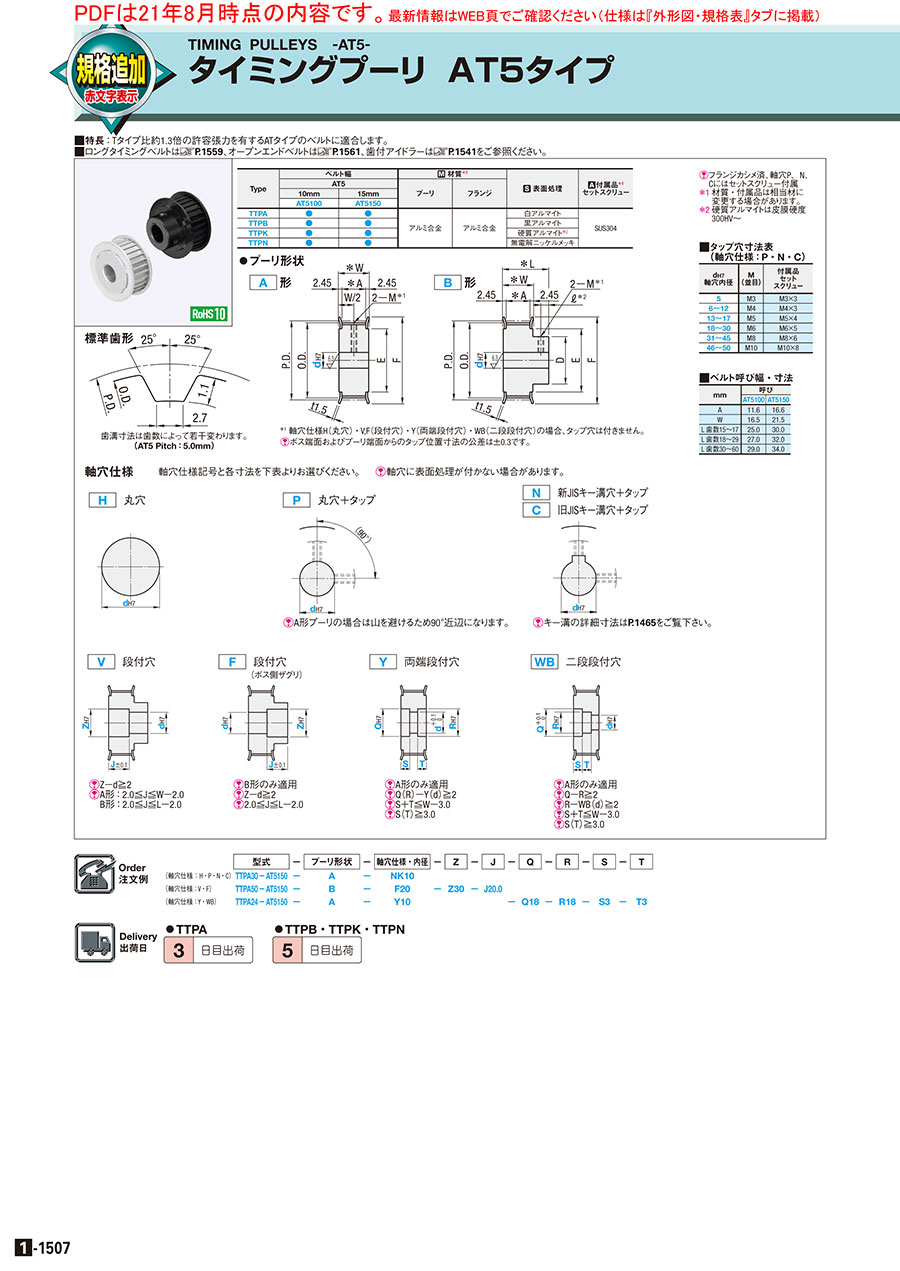

カタログ |P.1-1507

chemSHERPA対応品あり

通常単価(税別): -

税込単価: -

通常出荷日：3日目～5日目

規格拡張のご案内ステンレス材質が選択出来るようになりました。関連商品オープンエンドベルトはこちらフラン...

詳細を確認

55.0

歯面にタップ穴がついたタイミングプーリをご選定中のお客さまへ。お客さまにご選択いただく軸穴径によっては、付属品セットスクリューが飛び出し、ベルトと干渉する場合がございます。3DプレビューやCAD上でセットスクリューがプーリ歯底面より飛び出すか否かご確認ください。飛び出してしまう場合、追加工SLH「セットスクリュー長さ変更」やB形状への変更をご検討ください。何卒ご確認の上、ご選定のほどよろしくお願いいたします。
フランジカシメのオプション、NFC、RFC、LFCはCADデータに反映されませんので、ご留意ください。
当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

詳細を確認

よく一緒に見られています

ミスミ

タイミングプーリ T5タイプ

通常価格(税別)： 1,520円 (税込価格：1,672円)

通常出荷日：在庫品1日目

よく一緒に見られています

ミスミ

フランジ付歯付アイドラー　両サイドベアリングタイプ　ＡＴ５・ＡＴ１０

通常価格(税別)： 3,210円 (税込価格：3,531円)

通常出荷日：3 日目～

未確定：候補が6,460型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

外形図・規格表
型番リスト
詳細情報
カタログ

外形図・規格表

■AT5タイプ

●プーリ形状

A形

B形

標準歯形

歯溝寸法は歯数によって若干変わります。（AT5 Pitch：5.0mm）

■ベルト呼び幅・寸法

mm	呼び
mm	AT5100	AT5150
A	11.6	16.6
W	16.5	21.5
L 歯数15・16	25.0	30.0
L 歯数18～28	27.0	32.0
L 歯数30～60	29.0	34.0

■タップ穴寸法表（軸穴仕様：P・N・C）

d_H7 軸穴内径	M （並目）	付属品セットスクリュー
5	M3	M3×3
6～12	M4	M4×3
13～17	M5	M5×4
18～30	M6	M6×5
31～45	M8	M8×6
46～50	M10	M10×8

＊1 軸穴仕様H（丸穴）・V,F（段付穴）・Y（両端段付穴）・WB（二段段付穴）の場合、タップ穴は付きません。
[ ! ]ボス端面およびプーリ端面からのタップ位置寸法の公差は±0.3です。
[ ! ]歯部とＦ寸を除く指示無き寸法公差はJISB0405m級に準じる。

軸穴仕様　軸穴仕様記号と各寸法を下表よりお選びください。　[ ! ]軸穴に表面処理が付かない場合があります。

H　丸穴

P　丸穴＋タップ

N　新JISキー溝穴＋タップ
C　旧JISキー溝穴＋タップ

[ ! ]A形プーリの場合は山を避けるため
　　90°近辺になります。

[ ! ]キー溝の詳細寸法はこちらをご覧下さい。

V　段付穴

F　段付穴（ボス側ザグリ）

Y　両端段付穴

WB　二段段付穴

[ ! ]Z－d≧2
[ ! ]A形：2.0≦J≦W－2.0
　　B形：2.0≦J≦L－2.0

[ ! ]B形のみ適用
[ ! ]Z－d≧2
[ ! ]2.0≦J≦L－2.0

[ ! ]A形のみ適用
[ ! ]Q(R)－Y(d)≧2
[ ! ]S＋T≦W－3.0
[ ! ]S(T)≧3.0

[ ! ]A形のみ適用
[ ! ]Q－R≧2
[ ! ]R－WB(d)≧2
[ ! ]S＋T≦W－3.0
[ ! ]S(T)≧3.0

Type	ベルト幅		[ M ]材質		[ S ]表面処理	[ A ]付属品セットスクリュー
	AT5		プーリ	フランジ
	10mm	15mm
	AT5100	AT5150
TTPA	●	●	アルミ合金	アルミ合金	白アルマイト	SUS304
TTPB	●	●			黒アルマイト
TTPK	●	●			硬質アルマイト
TTPN	●	●			無電解ニッケルメッキ
TTPS	●	●	SUS304	SUS304	－	SUS304

[ ! ]フランジカシメ済、軸穴P、N、Cにはセットスクリュー付属
[ ! ]輸送中の揺れによりセットスクリューが本体から外れている場合がございます。

規格表

型式

−

プーリ形状

−

軸穴仕様・内径

−

(軸穴仕様：H・P・N・C)

TTPA30−AT5150

−

NK10

(軸穴仕様：V・F)

TTPA50−AT5150

−

F20

−

Z30

−

J20.0

(軸穴仕様：Y・WB)

TTPA24−AT5150

−

Y10

−

Q18

−

R18

−

型式			プーリ形状	プーリ形状						P.D.	O.D	D	F	E
Type	歯数	種類呼び幅		A			B
				軸穴仕様 (～)1mm単位指定(・)選択
				H(d) 丸穴 V(d)・ Y(d)・ WB(d) Z・Q・R 段付穴	P(d) 丸穴＋タップ	N(d)・ C(d) キー溝＋タップ	H(d) 丸穴 V(d)・ F(d)・Z 段付穴	P(d) 丸穴＋タップ	N(d)・ C(d) キー溝＋タップ
アルミ TTPA TTPB TTPK TTPN ステンレス TTPS	15	AT5100 AT5150	A B	5〜14	5～10	8・10	5〜10	5～8	−	23.87	22.65	13	28	18
	16			6〜16	6～12	8～12	6〜12	6～10	8	25.46	24.20	16	32	20
	17									27.06	25.81
	18			6〜18	6～12	8～12	6〜12	6～11	8・10	28.65	27.40		33	22
	19			6〜20	6～16	8～16	6〜16	6～12		30.24	29.00	20	36	24
	20									31.83	30.60
	21			7〜23	7～18	8～18	7〜16	7～15	8～12	33.42	32.23		40	27
	22									35.01	33.85
	23			7〜26	7～20	8～20	7〜22	7～17	8～13	36.61	35.43	25	45	30
	24									38.20	37.00
	25							7～18	8～15	39.79	38.60
	26			8〜31	8～22	8～22	8〜27	8～21	8～17	41.38	40.20	30	48	35
	27				8～24	8～24		8～22	8～18	42.97	41.78
	28									44.56	43.35
	29									46.15	44.95
	30			10〜33	10～26	10～26	10〜31	10～23	10～18	47.75	46.55	35	55	40
	31									49.34	48.13
	32			10〜36	10～28	10～28	10〜31	10～27	10～22	50.93	49.70
	33			10〜41	10～30	10～30	10〜36	10～30	10～25	52.52	51.28	40	61	45
	34									54.11	52.87
	35									55.70	54.46
	36									57.30	56.05
	37			10〜46	10～38	10～38	10〜40	10～35	10～29	58.89	57.66	45	67	50
	38									60.48	59.25
	39									62.07	60.84
	40									63.66	62.45
	41						12〜40	12～35	12～30	65.25	64.03		74	58
	42									66.84	65.62
	43									68.44	67.22
	44			12〜54	12～42	12～40				70.03	68.80
	45			12〜56						71.62	70.39		80	60
	46									73.21	71.98
	47			12〜59	12～45					74.80	73.57		83	63
	48									76.39	75.15
	49			12〜63	12～47	12～45				77.99	76.76		87	67
	50									79.58	78.35
	51									81.17	79.94
	52									82.76	81.53
	53									84.35	83.12		95	75
	54									85.94	84.71
	55									87.54	86.31
	56									89.13	87.90
	57			12〜76	12～50	12～50				90.72	89.49		99	80
	58									92.31	91.08
	59									93.90	92.67
	60									95.49	94.25
[ NG ]軸穴仕様Nの場合、軸穴径9は製作できません。　[ ! ]軸穴仕様H・P・V・Fの場合、選択範囲内であれば軸穴径6.35が選択可能です。 [ ! ]軸穴仕様Nの場合、選択範囲内であれば、NK10が選択可能です。こちら参照。 [ NG ]軸穴仕様Cの場合、軸穴径8・11・13・14・17・21～50は製作できません。

追加工

型式

−

プーリ形状

−

軸穴仕様・内径

−

(KC90…etc.)

TTPA18 − AT5100

−

P10

−

NFC

Alterations	止めねじ角度変更	フランジカシメなし	フランジカシメ片側のみ	フランジカット
Code	KC90	NFC	RFC・LFC	FC
Spec.	止めねじ角度を120°に変更します。 [ ! ]A形プーリの場合は　　山を避けるため　　120°近辺になります。	(フランジ2枚付属) 指定方法 NFC	(フランジ1枚付属) 指定方法 RFC	フランジ外径を0.5mm単位でカット指定方法 FC17 適用条件 [ ! ]FC≧（O. D.）＋1 [ ! ]FC≦F－2 [ ! ]フランジ外周は表面処理されません。
￥/1Code	無料	無料	無料	300

Alterations

止め輪溝追加工

ベアリング押さえ用テーパ加工

ボスカット

タップ穴寸法変更

付属セットスクリュー長さ変更

Code

SRG

BTC

TPC

SLH

Spec.

段付穴の軸径に合った止め
輪溝を加工します。
止め輪溝寸法>>P.1465
SRG指定 2.5～24mm
　　　　　0.5mm単位
適用条件 [ ! ]肉厚最低2mm
[ ! ]軸穴仕様V・Fのみ適用
[ ! ]Z寸法の止め輪溝規
　　格を適用
[ ! ]n≦J－SRG－m
指定方法 SRG7

ベアリング内輪押さえ用
テーパ加工
指定方法 BTC4−TL1.5
適用条件
[ ! ]A形のみ適用
[ ! ]軸穴仕様H・Pのみ適用
[ ! ]LT＜L－W
[ ! ]E－D≦6の際、片側カ
　　シメ・フランジ一枚付属

ボスの長さを0.5mm単位
でカット
指定方法 BC6.5
適用条件
[ ! ]軸穴仕様H・V・F：
　　3≦BC＜L－W
[ ! ]軸穴仕様P・N・C：
　　M＋3≦BC＜L－W
[ NG ]A形は適用不可

指定方法 TPC5
適用条件
[ ! ]軸穴仕様がP・N・
　　Cの場合のみ適用
[ NG ]A形適用不可

M	TPC
M3	M4
M4	M3・M5
M5	M4・M6
M6	M5・M8
M8	M6・M10
M10	M8

指定方法 SLH10
適用条件
[ ! ]軸穴仕様がP・N・
　　Cの場合のみ適用

セットスクリュー	SLH
M3×3	6
M4×3	5・8
M5×4	6・10
M6×5	10
M8×6	10・12
M10×8	12・15

詳細は追加工概要 >>P.1466

￥/1Code

200

500

無料

Alterations	側面穴追加工　[ ! ]軸穴仕様により、条件が異なります。>>P.1466
Alterations	側面タップ穴	側面通し穴	側面ザグリ穴
Code	QTC・QFC・QSC	KTC・KFC・KSC	ZTC・ZFC・ZSC
Spec.	ボス側の側面にタップ穴を追加工します。指定方法 QTC28－M4 Q□C選択穴の加工位置（P.C.D.寸法）をご指定ください。　 M選択 M3,M4,M5,M6,M8 適用条件 [ ! ]肉厚条件　最低2mm　計算式>>P.1466 [ ! ]軸穴仕様により、条件が異なります。>>P.1466	ボス側の側面にキリ穴を追加工します。指定方法 KTC28－K4.5 K□C選択穴の加工位置（P.C.D.寸法）をご指定ください。　 K指定 K4.0～13.0（0.5mm単位指定）適用条件 [ ! ]肉厚条件　最低2mm　計算式>>P.1466 [ ! ]軸穴仕様により、条件が異なります。>>P.1466	ボス側の側面にザグリ穴を追加工します。指定方法 ZTC28－ZM4 Z□C選択穴の加工位置（P.C.D.寸法）をご指定ください。　 ZM選択 ZM3,ZM4,ZM5,ZM6,ZM8 適用条件 [ ! ]肉厚条件　最低2mm　計算式>>P.1466 [ ! ]軸穴仕様により、条件が異なります。>>P.1466
	(6ヵ所)　 (4ヵ所)　(3ヵ所)	(6ヵ所)　　(4ヵ所)　　(3ヵ所)	(6ヵ所)　　(4ヵ所)　　(3ヵ所)
	詳細は追加工概要 >>P.1466
￥/1Code	QTC:400　　QFC:500　　QSC:600	KTC:500　　KFC:600　　KSC:800	ZTC・ZFC:700　　　ZSC:1,000

[ ! ]1-1465、1-1466はこちらを参照ください。
