m20 ナット特集

六角ナット寸法 （JIS B 1181：2014 より抜粋）

六角ナット　ースタイル1－　並目ねじ（第1選択）の形状・寸法

六角ナット　ースタイル1－　並目ねじ（第1選択）の形状・寸法

注釈

a)特別な指定がない限り、ナットは、座付きとしない。
b)β=15°～30°
c)Θ=90°～120°

単位：mm

ねじの呼び D M2 M2.5 M3 M4 M5 M6 M8 M10 M12 M16 M20
P a) 0.4 0.45 0.5 0.7 0.8 1 1.25 1.5 1.75 2 2.5
c 最大 0.20 0.30 0.40 0.40 0.50 0.50 0.60 0.60 0.60 0.80 0.80
最小 0.10 0.10 0.15 0.15 0.15 0.15 0.15 0.15 0.15 0.20 0.20
da 最大 2.30 2.90 3.45 4.60 5.75 6.75 8.75 10.80 13.00 17.30 21.60
最小 2.00 2.50 3.00 4.00 5.00 6.00 8.00 10.00 12.00 16.00 20.00
dw 最小 3.10 4.10 4.60 5.90 6.90 8.90 11.60 14.60 16.60 22.50 27.70
e 最小 4.32 5.45 6.01 7.66 8.79 11.05 14.38 17.77 20.03 26.75 32.95
m 最大 1.60 2.00 2.40 3.20 4.70 5.20 6.80 8.40 10.80 14.80 18.00
最小 1.35 1.75 2.15 2.90 4.40 4.90 6.44 8.04 10.37 14.10 16.90
mw 最小 1.10 1.40 1.70 2.30 3.50 3.90 5.20 6.40 8.30 11.30 13.50
s 基準寸法=最大 4.00 5.00 5.50 7.00 8.00 10.00 13.00 16.00 18.00 24.00 30.00
最小 3.82 4.82 5.32 6.78 7.78 9.78 12.73 15.73 17.73 23.67 29.16

注釈

a)Pは、ねじのピッチ。

※旧規格 JIS B 1181 (1993) に対し、M1.6、M2.5が追加されています。
※現行流通している六角ナット、M10、M12の対辺 s は旧JISによるものもあります。

六角ナット　－スタイル2－　並目ねじの形状・寸法

六角ナット　－スタイル2－　並目ねじの形状・寸法

注釈

a)特別な指定がない限り、ナットは、座付きとしない。
b)β=15°～30°
c)Θ=90°～120°

単位：mm

ねじの呼び D M6 M8 M10 M12 (M14)a) M16 M20
P b) 1 1.25 1.5 1.75 2 2 2.5
c 最大 0.50 0.60 0.60 0.60 0.60 0.80 0.80
da 最大 6.75 8.75 10.80 13.00 15.10 17.30 21.60
最小 6.00 8.00 10.00 12.00 14.00 16.00 20.00
dw 最小 8.90 11.60 14.60 16.60 19.60 22.50 27.70
e 最小 11.05 14.38 17.77 20.03 23.36 26.75 32.95
m 最大 5.70 7.50 9.30 12.00 14.10 16.40 20.30
最小 5.40 7.14 8.94 11.57 13.40 15.70 19.00
mw 最小 4.32 5.71 7.15 9.26 10.70 12.60 15.20
s 基準寸法=最大 10.00 13.00 16.00 18.00 21.00 24.00 30.00
最小 9.78 12.73 15.73 17.73 20.67 23.67 29.16

注釈

a)ねじの呼びに括弧を付けたものは、なるべく用いない。
b)Pは、ねじのピッチ。

※現行流通している六角ナット、M10、M12の対辺 s は旧JISによるものもあります。

m20 六角ナットおすすめ人気ランキング

m20 六角ナットを見る

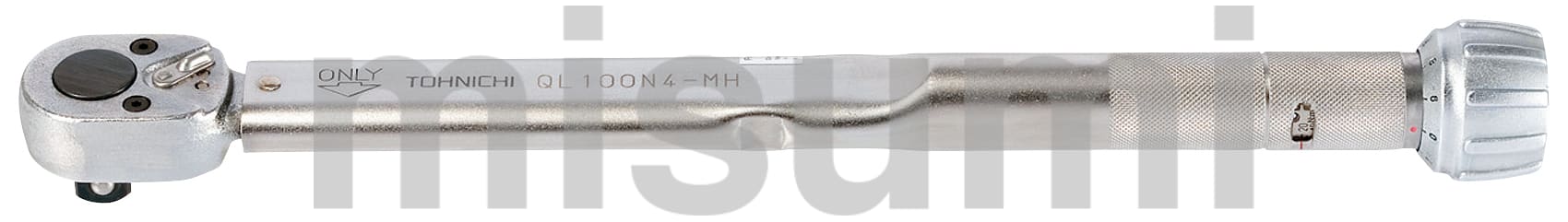

プリセット形トルクレンチ・プリロック形トルクレンチ

プリセット形トルクレンチ・プリロック形トルクレンチをみる

デジタル式トルクレンチ

  • デジタルトルクレンチ SDT3-060

    ＳＫ－１１

    デジタルトルクレンチ SDT3-060
    仕様…
    1. ヘッドタイプ ラチェット式
    2. トルク調整範囲(N・ｍ) 3～60
    3. 最小読取値(N・ｍ) 0.01
    4. 精度 右ネジ±3%・左ネジ±4%
    5. 測定方向 左右
    評価 4.5 平均満足度4.5

    7件のレビュー

    通常価格(税別)： 14,668円

    通常出荷日：4日目

  • デジタルトルクレンチ 差込角 9.5mm・12.7mm

    ＳＫ－１１

    デジタルトルクレンチ 差込角 9.5mm・12.7mm
    仕様…
    1. ヘッドタイプ ラチェット式
    2. 測定方向 左右
    3. 電源 乾電池
    4. 測定モード ピークホールドモード、トラックモード
    5. 連続使用時間 約48時間
    評価 4.7 平均満足度4.7

    8件のレビュー

    通常価格(税別)： 17,569円〜

    通常出荷日：在庫品1日目〜

  • デジタルトルクレンチ 全長212～1387mm

    東日製作所

    デジタルトルクレンチ 全長212～1387mm
    仕様…
    1. ヘッドタイプ 交換式
    2. 精度 ±1%
    3. 測定方向 左右
    4. 電源 充電池
    5. データメモリ数 999
    評価 0.0

    通常価格(税別)： 98,139円〜

    通常出荷日：2日目〜

  • デジラチェ（差込角6.3mm・9.5mm・12.7mm）

    ＫＴＣ（京都機械工具）

    デジラチェ（差込角6.3mm・9.5mm・12.7mm）
    仕様…
    1. ヘッドタイプ ラチェット式
    2. 測定方向 左右
    3. 電源 乾電池
    4. データメモリ数 5
    5. 表示 LED
    評価 4.4 平均満足度4.4

    5件のレビュー

    通常価格(税別)： 23,924円〜

    通常出荷日：1日目〜

  • モンキ形デジタルトルクレンチ

    トップ工業

    モンキ形デジタルトルクレンチ
    仕様…
    1. ヘッドタイプ 特殊
    2. 測定方向 左右
    3. データメモリ数 50
    4. 付属品 専用ケース／電池（2本）／ドライバー（DH030-10BN、DH060-12BN、DH085-15B...
    5. トルク精度(±%) CCW（左）：±4%／CW（右）：±3%
    評価 0.0

    通常価格(税別)： 50,255円〜

    通常出荷日：在庫品1日目〜

デジタル式トルクレンチをみる

単能形トルクレンチ

  • 単能形トルクレンチ

    TONE

    単能形トルクレンチ
    仕様…
    1. ヘッドタイプ ラチェット式
    2. 精度 ±3%
    3. 付属品 トルク調整用工具×1、取扱説明書×1、樹脂ケース×1
    4. ヘッド交換機能有無 無
    評価 0.0

    通常価格(税別)： -円

    通常出荷日：5日目〜

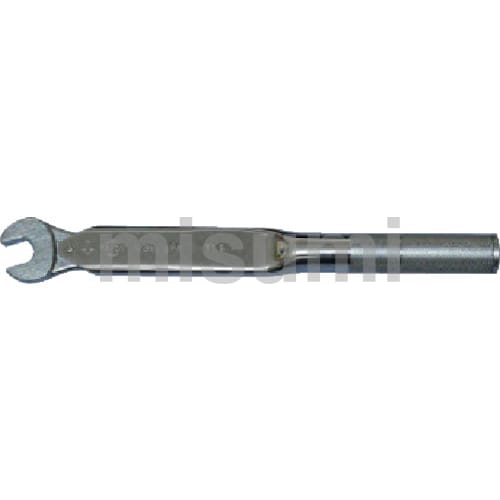

  • カノン スパナ式単能形トルクレンチ N-SPK形

    中村製作所

    カノン スパナ式単能形トルクレンチ N-SPK形
    仕様…
    1. ヘッドタイプ スパナ式
    2. 精度 ±3%
    3. ヘッド交換機能有無 無
    4. 置き針（有／無） 無
    評価 5.0 平均満足度5.0

    1件のレビュー

    通常価格(税別)： -円

    通常出荷日：3日目〜

  • スパナ式単能形トルクレンチ

    中村製作所

    スパナ式単能形トルクレンチ
    仕様…
    1. ヘッドタイプ スパナ式
    2. 精度 ±3％
    評価 0.0

    通常価格(税別)： 8,181円〜

    通常出荷日：10日目〜

  • スパナ形単能トルクレンチ

    TONE

    スパナ形単能トルクレンチ
    仕様…
    1. ヘッドタイプ スパナ式
    2. 精度 ±4%
    3. 負荷方向 左右
    4. 付属品 校正証明書（トレーサビリティ体系図付）、取扱説明書
    5. ヘッド交換機能有無 無
    評価 4.3 平均満足度4.3

    6件のレビュー

    通常価格(税別)： 6,453円〜

    通常出荷日：在庫品1日目〜

  • 単能型トルクレンチ（スパナヘッド付）

    東日製作所

    単能型トルクレンチ（スパナヘッド付）
    仕様…
    1. ヘッドタイプ スパナ式
    2. 精度 ±3%
    3. 負荷方向 右
    4. 詳細タイプ シグナル式トルクレンチ 目盛なし
    5. 仕様 スパナヘッド付
    評価 0.0

    通常価格(税別)： -円

    通常出荷日：10日目

単能形トルクレンチをみる

ダイヤル形トルクレンチ・プレート形トルクレンチ

ダイヤル形トルクレンチ・プレート形トルクレンチをみる
