【特長】
・新冷媒のフレア管継手、フレアナットの標準締付けトルクをあらかじめ設定しております（トルク値の設定変更はできません）。
・設定されたトルク値に達すると「カチッ」という音、または手に軽い「ショック」でお知らせします。
【用途】
・ルームエアコン・冷媒機器などのフレア管継手・フレアナット締付け専用トルクレンチです。

商品仕様

製品特長・仕様

製品の基本仕様・特長

TSP16-17 TSP38-22 TSP55-26 TSP75-29

N・m仕様
トルク精度（±4％）

付属品

校正証明書付（トレーサビリティ体系図付） 1
取扱説明書 1

規格表

製品番号	トルク能力(N･m)	寸法(mm)D	寸法(mm)S	寸法(mm)T	寸法(mm)L	質量(kg)
TSP16-17	16	36.5	17	7.6	220	0.37
TSP38-22	38	46.5	22	8.5	230	0.41
TSP55-26	55	55.0	26	9.7	286	0.54
TSP75-29	75	62.0	29	9.7	292	0.57

※左ねじの場合は、反転して使用します（詳しくは、取扱説明書に記載）。

性能・試験情報

新冷媒フレアナット標準締付けトルク表（参考）

対応機種製品番号	呼びサイズ	フレアサイズ	標準締付けトルク
TSP16-17	2分(1/4)	17mm	16N･m
TSP38-22	3分(3/8)	22mm	38N･m
TSP55-26	4分(1/2)	26mm※	55N･m
TSP75-29	5分(5/8)	29mm※	75N･m

※ 新冷媒により変更となりました。

特許・証明書情報

校正証明書の有効期限
1. 未使用の場合: 校正証明書の校正日より1年までとします。
2. 校正証明書の校正日より1年未満で使用を開始された場合: 使用開始より1年間とします。

外形図

使用方法・使用事例

使用例

修理・点検
・著しい機能低下、及び、損傷の程度により、修理不能となる場合があります。
・取り扱いについては、ご購入の販売店あるいはTONE社営業所にご相談ください。

注意・禁止事項

警告

高所作業では必ず落下防止の処置をしてください。
通電中の作業はしないでください。
トルクレンチは右回転（時計回り）でご使用ください（プレセット形、単能形）。
アダプター（トルクレンチの角ドライブより小さいタイプ）を使用しないでください。アダプターの角ドライブが破損し、けがの原因になります。
エクステンションバーを使用しないでください。エクステンションバーの破損、トルクの変動の原因になります。
長期間放置したトルクレンチは、トルク値が変動する場合があります。

注意

工具は本来の使用目的以外には使用しないでください。
「締付けトルク」と「ねじの締付け力」との関係は、ねじの状態や構造、摩擦係数などによって異なります。
必ず対象物の作業指示書や注意書をよく読んで正しい作業をしてください。（図1）
トルクレンチのトルク能力範囲を超えて使用すると故障します。場合によっては破損し、ケガをすることもあります。
握り部にパイプを継ぎ足して使用しないでください。正しいトルクがでなく、場合によっては破損し、ケガをすることもあります。（図2）
トルクレンチは力を加える位置（握る位置）と方向によってその値が狂うことがあります。（図3）
精密に調整されていますが、衝撃を与えたり分解すると精度が狂います。また高温多湿、水中、ほこりの多い場所などでの使用や保管をしないでください。
トルクレンチを使用するときは、弾みをつけたり、体重をかけたり、足で踏みつけないでください。（図4）

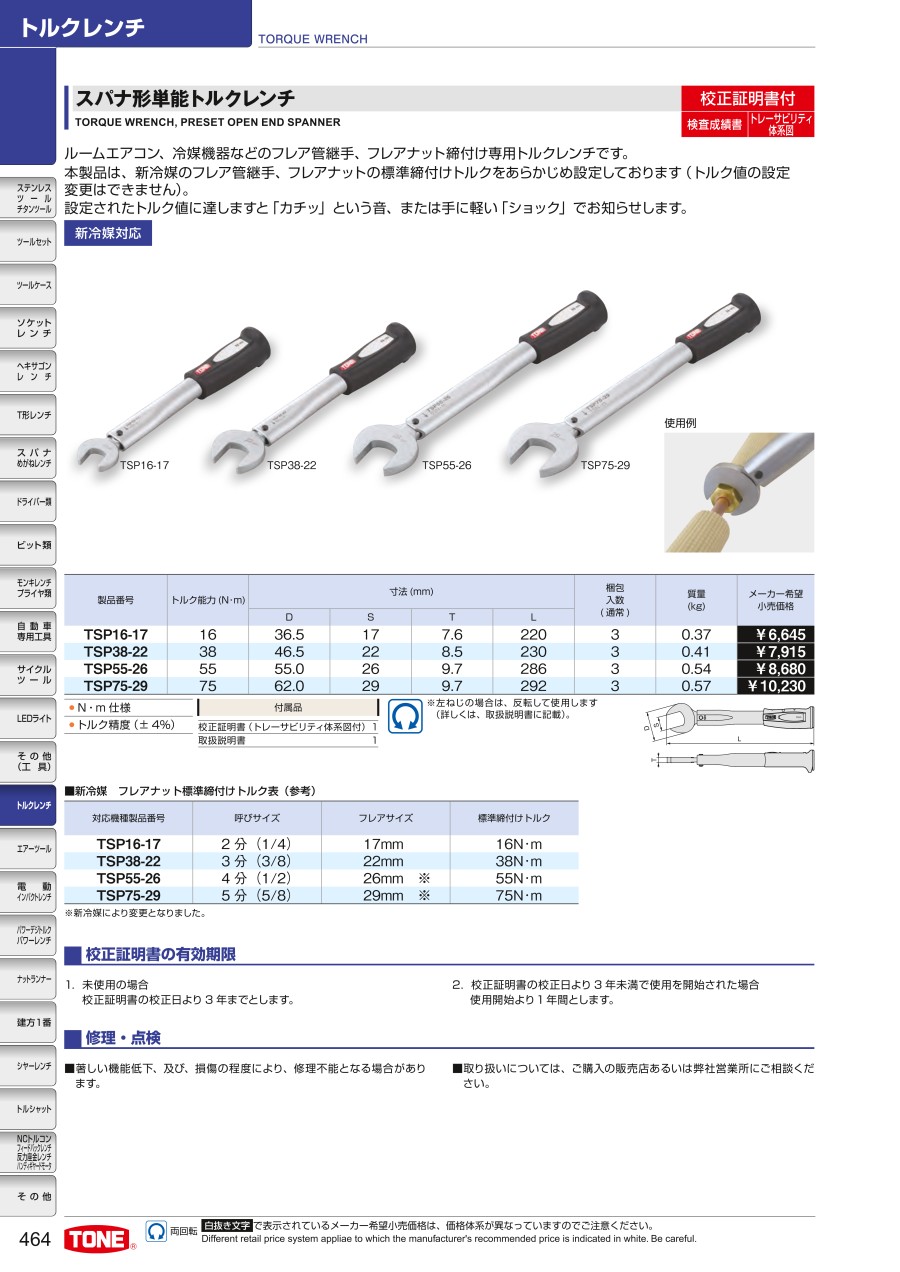

カタログ
