インサートナット特集
インサートナットとは、樹脂成形時に一体化して埋め込まれるタイプと製品へ穴加工後に挿入するタイプがあり、主にプラスチックやアルミなどの軟質素材に対して強固なねじ結合を提供するために使用されます。これらの素材は直接ねじを切ると耐久性が低くなるため、インサートナットを用いて金属製のねじ部を設けることで、繰り返しの取り付け・取り外しが可能となります。製品へ穴加工した後に挿入するタイプは、専用工具を使い熱圧入、冷間圧入によって固定します。また、ヘリサートナットもインサートナットの一種で専用工具で固定されます。これにより、ナットが素材内部で回転したり移動したりすることなく安定したねじ結合が可能となります。
インサートナットの特徴
スプリュー
めねじを補強し、破損を防止するコイルスレッドインサートです。
- 自由外径
挿入する前の自由状態の外径です。タップ穴に挿入されたときの外径より15～20％程度大きくなっています。 - 自由巻数
自由状態における巻数です。ノッチの位置を基準として数えます。 - 第1コイル
タングに曲り込む部分。タップ溝穴にタングを案内し、ねじ込むための食い付き部分です。 - ノッチ
スプリュー挿入後、通し穴の場合にタングを折り取るための切り欠き部です。 - タング
スプリューを挿入工具でねじ込むために必要な部分です。
特徴
- アルミ製品や樹脂製品など強度が低い製品にスプリューを挿入することにより、めねじ山の破損を防止し、その耐久性を向上させて補強します。
- ねじを立てる時はスプリュー専用タップをお使いください。
＜リン青銅スプリュー＞
通常品であるステンレス製は加工の中で、少しの磁気を帯びます。磁気を帯びたものが使用できない製品（例：計測器類）で使用できます。
サイズは、M2.5-0.45～M10-1.5
＜ロックタイプ＞
円形に巻いているスタンダードタイプと違いひと山～ふた山が六角形に巻いており、ボルトを緩みにくくする機能が付いています。
ここポイント！
- スプリューのねじの呼び径と呼称長さを確認して選んでください。
※呼称長さは…おねじの呼び径の1倍、1.5倍、2倍…として計算します。
ココミテvol.2より参考
インサートナットの使用例
- 上表中のタップ下穴径の範囲にてドリル下穴加工をします。（穴深さ＞挿入後の長さ＋2.5×（ピッチ））。
- ねじインサート用タップを用いてタップ加工し（荒タップ、中タップ、仕上げタップの順）、切粉を完全に除去します。

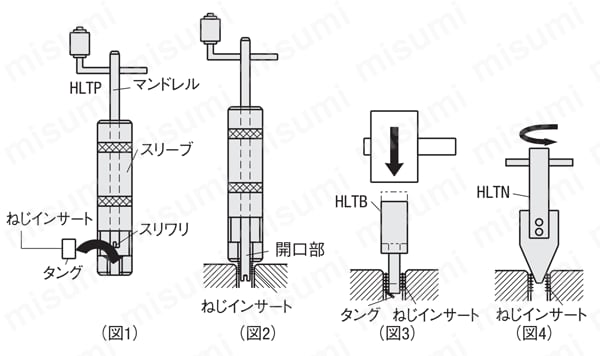

- ねじインサート挿入工具のスリーブ先端にねじインサートを挿入し（タングを先端側向きにセット）、マンドレル先端のスリワリ部でタングを挟みます（図1）。
ハンドルを回し、工具先端の案内ねじ部にねじインサートを挿入します。
この時、スリーブ先端よりねじインサートが出ない程度（1、2ピッチ残す）にセットします。 - ねじインサート挿入工具をワークに対して垂直に当て、ハンドルを回転させ、ねじインサートを挿入します（図2）。
挿入具合はスリーブ先端の開口部から確認します。挿入が完了したら工具をワークより離します。
＊ハンドルを挿入方向に強く押し付けながら挿入すると、山とび等の不良が発生しますので、ハンドルは水平に軽く回転させてください。
また、挿入途中でハンドルを逆回転させないでください。不良の原因となります。 - ねじインサートの挿入が完了した後、折取工具を挿入し、頭部をハンマーで強く短打し、タングをノッチより折り取ります（図3）。
- ねじインサートを抜き取る際には、ねじインサート抜取工具を挿入済みのねじインサートに押し付け、ゆっくりと時計逆方向に回転させて抜き取ります（図4）。
抜き取った穴に再度ねじインサートを挿入する際には、再度専用タップを通してから挿入します。
ビットインサートの使用例
使用例
１．圧入または熱圧入
２．相手材にセット
３．完了
相手材選定方法
A→インサートD1径の2倍以上できる限り太く
B→インサートD1径＋0.05mm位
C→インサートL寸＋0.2mm以上
熱圧入時は0.5mm以上
圧入時の注意点
１．インサート圧入時には相手ボス一番上から力が掛かるため、外径を太くし割れないようにしてください。
２．太くできない場合、熱圧入で割れを防ぐことができます。
３．インサートに傷が付かないようポンチや板などあてがい、上からハンマーなどで叩いて挿入してください。
※参考加熱温度：200～250℃を推奨しております。
使用上の注意
 |
 |
 |
|
パッキン等柔らかい物を締め付ける時インサートが抜けてきます。 |
締め付けられる物がインサートの外径より大きい時インサートが抜けてきます。 |
相手材の下穴が大きすぎる場合。 |
セルフタッピングインサートの使用例
セルフタッピングインサート用 ハンド加工用工具を使う方法
- 上表中のタップ下穴径の範囲にてドリル下穴加工をします。
相手材の硬度が高い場合は範囲内でやや大きめに下穴をあけてください。 - 割り溝を下にしてセルフタッピングインサートを最後まで工具先端に取付け（図1）、
ワークに対して垂直に当て、ハンドルを回転させ下穴部に挿入します。（図2）
＊下穴径が小さすぎると、ピッチ遅れ、緩み、加工用工具の破損を招くおそれがあります。
＊喰付き時（1～2ピッチ）に下穴に対して傾きがないかチェックしてください。
傾きがあれば工具を反転せず立て直してください。1/3～1/2以上入った後では立て直しは不可になります。
また、挿入途中でハンドルを逆回転させないでください。不良の原因となります。 - 所定の位置まで挿入されれば工具の六角部をスパナで固定し、ハンドル側を左側へ反転させ
工具をワークより離してください。（図3）
＊工具がワークに接触した後に更に回転が加わると、セルフタップ部の破壊が起こり、緩みの原因となります。 - 初めて使用される場合は必ず試作を通し試験的に下穴径を選定してください。
 |
 |
 |
| （図１） | （図２） | （図３） |
ボルトとナットを使う方法
・図の様に六角ナットをインサートとダブルナット状にすればインサートの加工が可能です。
インサートナットの商品
軽金属用インサートナット
-
通常価格(税別)： 75円〜
通常出荷日：在庫品1日目〜
-
- 数量スライド割引
アキュレイト
タングレス・インサート コイル（メトリックサイズ）- 種類 タングレス
- 使用用途 軽金属 / 鋳鉄 / 樹脂全般
- 材質 ステンレス(SUS304)
- タング折り取りノッチ なし
- 使用環境 製造機器 / IT製品関連 / 航空宇宙関連 / 自動車 / 鉄道車両 / 船舶 / 輸送...
通常価格(税別)： 33円〜
通常出荷日：在庫品1日目〜
-
通常価格(税別)： 104円〜
通常出荷日：在庫品1日目
-
通常価格(税別)： 150円〜
通常出荷日：在庫品1日目
鋳鉄用インサートナット
-
通常価格(税別)： 75円〜
通常出荷日：在庫品1日目〜
-
- 数量スライド割引
アキュレイト
タングレス・インサート コイル（メトリックサイズ）- 種類 タングレス
- 使用用途 軽金属 / 鋳鉄 / 樹脂全般
- 材質 ステンレス(SUS304)
- タング折り取りノッチ なし
- 使用環境 製造機器 / IT製品関連 / 航空宇宙関連 / 自動車 / 鉄道車両 / 船舶 / 輸送...
通常価格(税別)： 33円〜
通常出荷日：在庫品1日目〜
-
廣杉計器
ステンレス/インサートナット ネジ込式/IRU- 種類 セルフタッピング
- 使用用途 鋳鉄
- ねじ種類 メートル(並目)ねじ
- 材質 ステンレス(SUS303/304)
- ノッチ なし
通常価格(税別)： 84円〜
通常出荷日：8日目
-
- 数量スライド割引
イマオコーポレーション
キーロックインサート（KIC）- 種類 キーロック
- 使用用途 軽金属 / 鋳鉄 / 樹脂全般 / 木材
- ネジ種類(内ネジ) メートル(並目)ねじ
- 長さ 1D
- ノッチ なし
通常価格(税別)： 560円〜
通常出荷日：在庫品1日目〜
樹脂用インサートナット
-
通常価格(税別)： 75円〜
通常出荷日：在庫品1日目〜
-
- 数量スライド割引
東海物産
ダッヂビットインサート（スタンダード）SB 黄銅（カドミレス）【1〜8000個入り】- 種類 標準
- 使用用途 樹脂全般
- ねじ種類 メートル(並目)ねじ
- 材質 黄銅
- ノッチ なし
通常価格(税別)： 22円〜
通常出荷日：在庫品1日目〜
-
- 数量スライド割引
アキュレイト
タングレス・インサート コイル（メトリックサイズ）- 種類 タングレス
- 使用用途 軽金属 / 鋳鉄 / 樹脂全般
- 材質 ステンレス(SUS304)
- タング折り取りノッチ なし
- 使用環境 製造機器 / IT製品関連 / 航空宇宙関連 / 自動車 / 鉄道車両 / 船舶 / 輸送...
通常価格(税別)： 33円〜
通常出荷日：在庫品1日目〜
木材用インサートナット
-
- 数量スライド割引
イマオコーポレーション
キーロックインサート（KIC）- 種類 キーロック
- 使用用途 軽金属 / 鋳鉄 / 樹脂全般 / 木材
- ネジ種類(内ネジ) メートル(並目)ねじ
- 長さ 1D
- ノッチ なし
通常価格(税別)： 560円〜
通常出荷日：在庫品1日目〜
-
JYA（ジェイ・ワイ・エー）
キーロックインサート【50個入り】- 種類 キーロック
- 使用用途 軽金属 / 鋳鉄 / 樹脂全般 / 木材
- ねじ種類 メートル(並目)ねじ
- 材質 SUS303
- ノッチ なし
評価 0.0通常価格(税別)： 25,395円〜
通常出荷日：6日目〜
-
鍋屋バイテック
SHINS キーつきめねじ補強インサート- 種類 キーロック
- 使用用途 軽金属 / 鋳鉄 / 樹脂全般 / 木材
- ねじ種類 メートル(並目)ねじ
- 材質 ステンレス(SUS303/304)
- ノッチ あり
通常価格(税別)： 1,461円〜
通常出荷日：4日目
-
![メートル・リコイルインサート [JHBS]](//content.misumi-ec.com/image/upload/t_misumi_wm/t_misumi_wm/v1/p/jp/product/series/221005216537/JHBS_20230801115837.jpg)
JYA（ジェイ・ワイ・エー）
メートル・リコイルインサート [JHBS]【200個入り】- 種類 標準
- 使用用途 軽金属 / 鋳鉄 / 樹脂全般 / 木材
- ねじ種類 メートル(並目)ねじ
- 材質 SUS304
- ノッチ あり
評価 0.0通常価格(税別)： 4,083円
通常出荷日：在庫品1日目
![メートル・リコイルインサート [JHBS]](http://content.misumi-ec.com/image/upload/t_misumi_wm/t_misumi_wm/v1/p/jp/product/series/221005216537/JHBS_20230801115837.jpg)
