ダッヂビットインサート フランジ型FB 黄銅（カドミレス）【1～5000個入り】
- 通常単価(税別)
- 33円～65,600円
- 税込単価
- 36円～72,160円
汎用タイプでコストが安くバランスが取れているネジインサート。【特長】・フランジ（ツバ）付き。・使用条件...
詳細を確認
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
40円 ( 44円 ) | 在庫品1日目当日出荷可能 |
65,600円 ( 72,160円 ) | 1日目 |
269円 ( 296円 ) | 在庫品1日目当日出荷可能 |
42,000円 ( 46,200円 ) | 1日目 |
258円 ( 284円 ) | 在庫品1日目当日出荷可能 |
37円 ( 41円 ) | 在庫品1日目当日出荷可能 |
39円 ( 43円 ) | 在庫品1日目当日出荷可能 |
33円 ( 36円 ) | 在庫品1日目当日出荷可能 |
257円 ( 283円 ) | 在庫品1日目当日出荷可能 |
35円 ( 39円 ) | 在庫品1日目当日出荷可能 |
247円 ( 272円 ) | 在庫品1日目当日出荷可能 |
62円 ( 68円 ) | 在庫品1日目当日出荷可能 |
54円 ( 59円 ) | 在庫品1日目当日出荷可能 |
55円 ( 61円 ) | 在庫品1日目当日出荷可能 |
46円 ( 51円 ) | 在庫品1日目当日出荷可能 |
49,920円 ( 54,912円 ) | 1日目 |
44円 ( 48円 ) | 在庫品1日目当日出荷可能 |
56円 ( 62円 ) | 在庫品1日目当日出荷可能 |
94円 ( 103円 ) | 在庫品1日目当日出荷可能 |
72円 ( 79円 ) | 在庫品1日目当日出荷可能 |
114円 ( 125円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
汎用タイプでコストが安くバランスが取れているネジインサート。
【特長】
・フランジ（ツバ）付き。
・使用条件に左右されにくい。
・圧入時、製品に方向性あり。
・容易に使用でき、保持力、コストなどあらゆる面でバランスに優れたインサートナット。
商品情報
規格表上にございます「部番」の末尾CDを除いてご注文下さい。

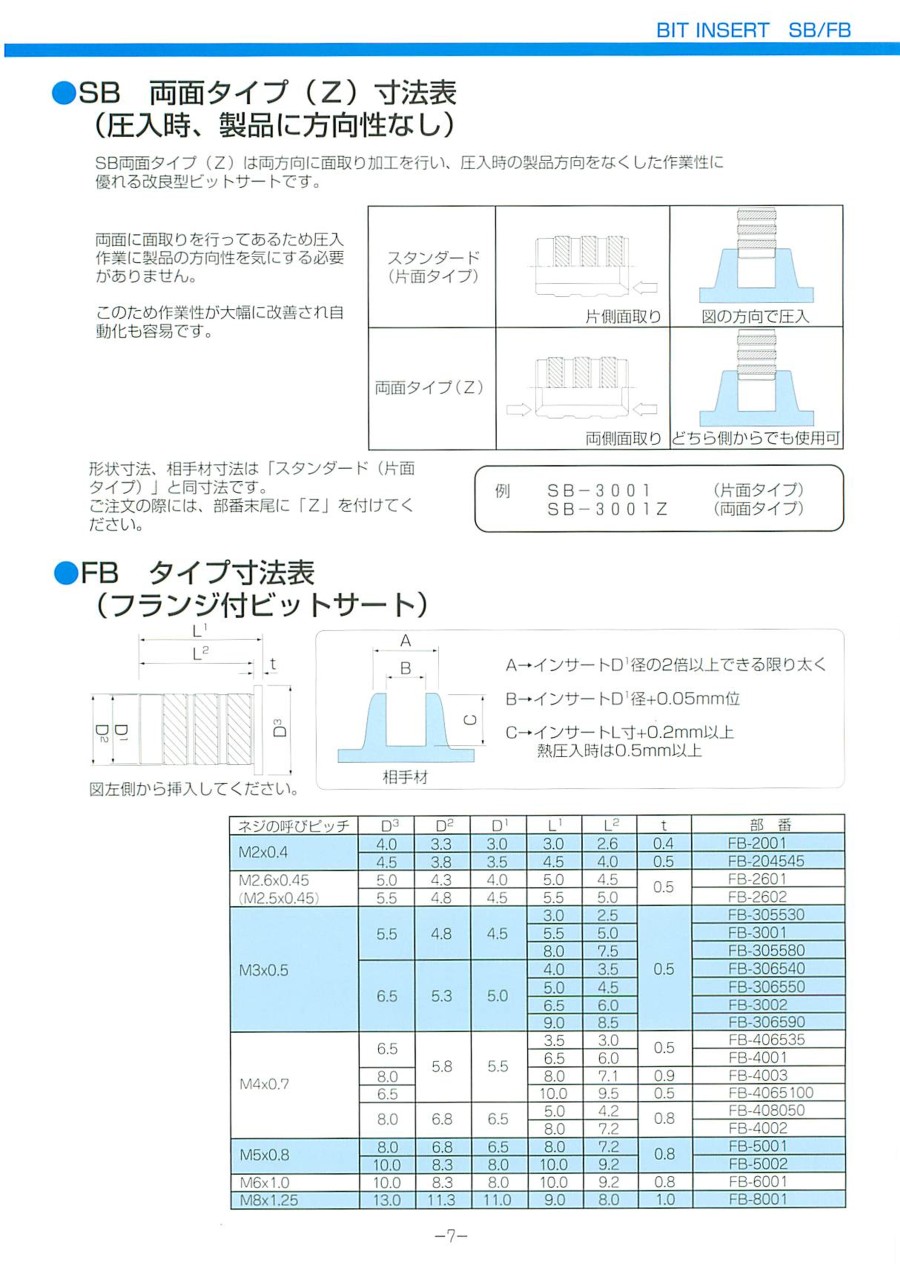

ダッヂビットインサート フランジ型FB 黄銅（カドミレス）の外形図と寸法
- 規格表上にございます「部番」の末尾CDを除いてご注文下さい。
| ネジサイズ | D1 | D2 | D3 | L | 部番 |
|---|---|---|---|---|---|
| M2×0.4 | 3.0 | 3.3 | 4.0 | 3.0 | FB-2001CD |
| 3.5 | 3.8 | 4.5 | 4.5 | FB-204545CD | |
| M2.6×0.45 (M2.5×0.45) | 4.0 | 4.3 | 5.0 | 5.0 | FB-2601CD |
| 4.5 | 4.8 | 5.5 | 5.5 | FB-2602CD | |
| M3×0.5 | 4.5 | 4.8 | 5.5 | 3.0 | FB-305530CD |
| 5.5 | FB-3001CD | ||||
| 8.0 | FB-305580CD | ||||
| 5.0 | 5.3 | 6.5 | 4.0 | FB-306540CD | |
| 5.0 | FB-306550CD | ||||
| 6.5 | FB-3002CD | ||||
| 9.0 | FB-306590CD | ||||
| M4×0.7 | 5.5 | 5.8 | 6.5 | 3.5 | FB-406535CD |
| 6.5 | FB-4001CD | ||||
| 8.0 | 8.0 | FB-4003CD | |||
| 6.5 | 10.0 | FB-4065100CD | |||
| 6.5 | 6.8 | 8.0 | 5.0 | FB-408050CD | |
| 8.0 | FB-4002CD | ||||
| M5×0.8 | 6.5 | 6.8 | 8.0 | 8.0 | FB-5001CD |
| 8.0 | 8.3 | 10.0 | 10.0 | FB-5002CD | |
| M6×1.0 | 8.0 | 8.3 | 10.0 | 10.0 | FB-6001CD |
| M8×1.25 | 11.0 | 11.3 | 13.0 | 9.0 | FB-8001CD |
ビットインサートSB/FBの使用方法
相手穴セット
圧入または熱圧入
完了
圧入時の注意点
インサート圧入時には相手ポスー番上から力が掛かるため、外径を太くし割れないようにしてください。太くできない場合、熱圧入で割れを防ぐことができます。
インサートに傷が付かないようポンチや板などをあてがい、上からハンマー等で叩いて挿入してください。
熱圧入時の注意点
ハンダこてなどをインサート内径部にあて、樹脂を溶かしながら挿入してください。
注意・禁止事項
パッキン等柔らかい物を締め付ける時インサートが抜けてきます。
締め付けられる物がインサートの外径より大きい時インサートが抜けてきます。
相手材の下穴が大きすぎる場合。
- ※ 上図のような場合にはネジを締め付けるとインサートが抜けてきます｡大きな力で締め付けない場合にはフランジ型をご検討ください。
