製造現場のためのアクチュエータ選定情報

リニアモータアクチュエータ

リニアモータアクチュエータ 構造

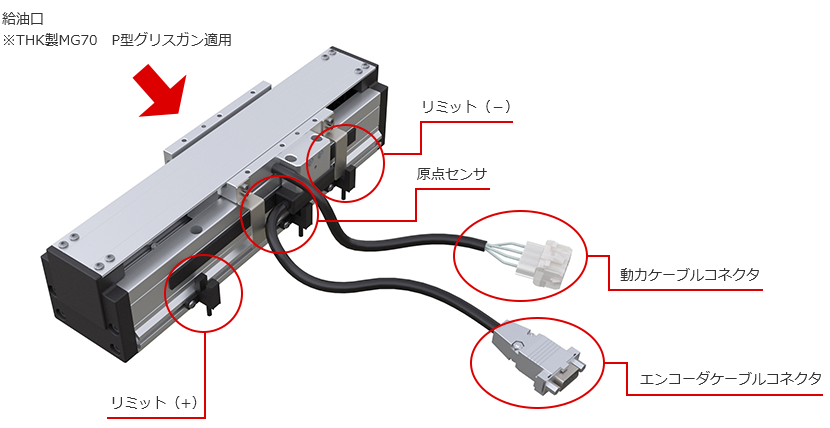

標準タイプ　E-RAM6/8/10/12/14/17/19シリーズ、E-RBF6/8/10/12/14/17/19シリーズ

可搬質量：15㎏～90㎏

E-RAM/RBM-＊＊-S

標準タイプ　E-RAM6/8/10/12/14/17/19シリーズ、E-RBF6/8/10/12/14/17/19シリーズ

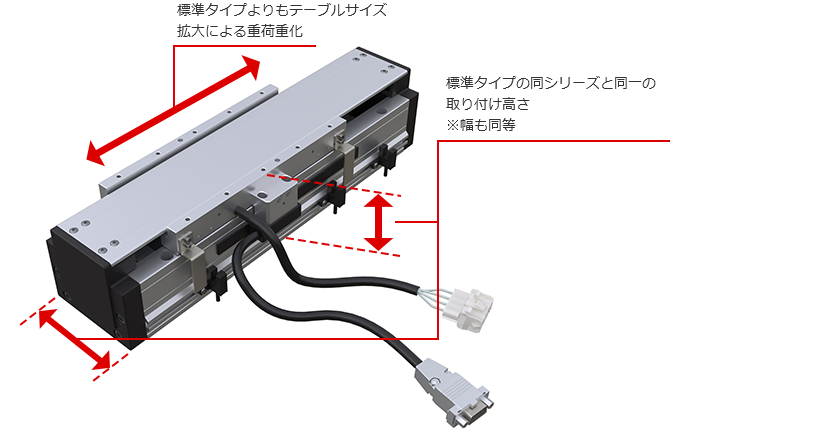

重荷重タイプ　E-RAM8/10/12/14/17/19シリーズ、E-RBF6/8/12/14/17/19シリーズ

可搬質量：30㎏～115㎏

E-RAM/RBM-＊＊-M

重荷重タイプ　E-RAM8/10/12/14/17/19シリーズ、E-RBF6/8/12/14/17/19シリーズ

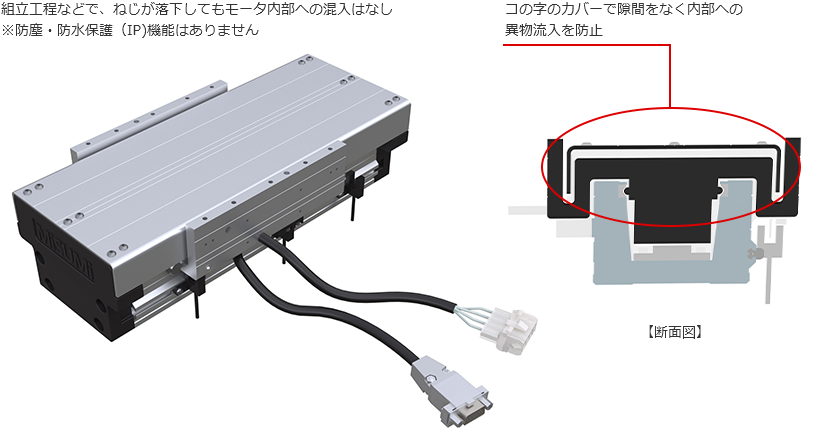

異物防止タイプ　E-RAF6/8シリーズ、E-RBF6/8シリーズ

可搬質量：15㎏～30㎏

E-RAF/RBF-＊＊-S/M

異物防止タイプ　E-RAF6/8シリーズ、E-RBF6/8シリーズ

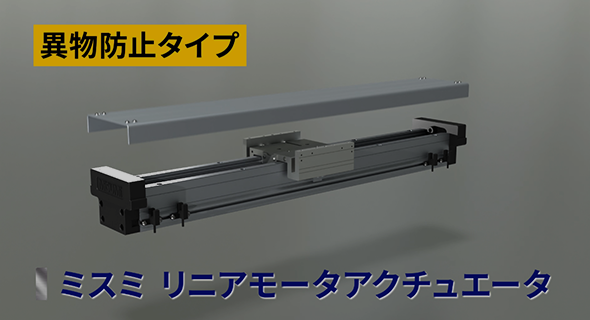

紹介動画

ミスミ リニアモータアクチュエータ

専用ドライバ/ケーブル

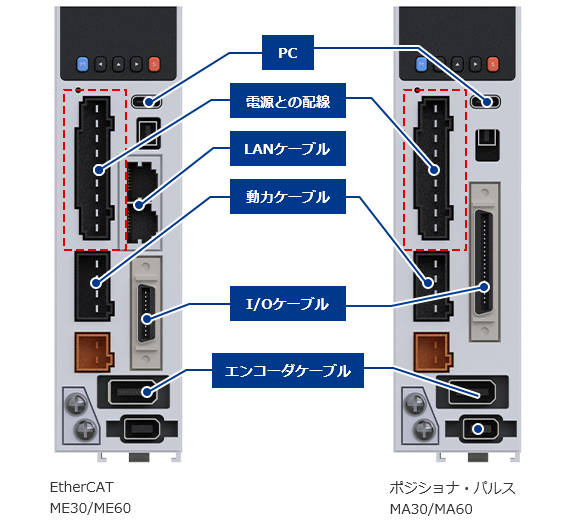

ドライバ

ドライバ

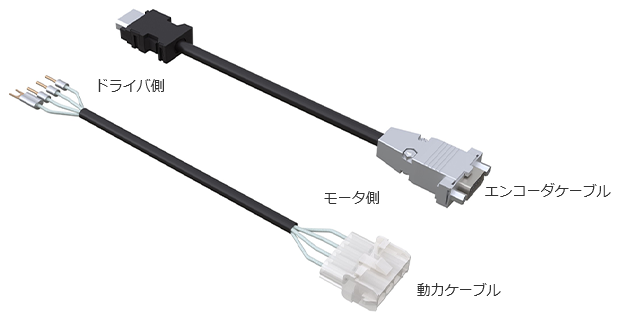

ケーブル2種

本体とドライバをつなぐための エンコーダケーブルと動力ケーブルです。
繰り返し曲げ耐久性1000万回の耐屈曲ケーブルとなります。
ケーブル長さは型番選定時に 1/3/5/8/10m より選択できます。
10m以上をご希望の場合はカタログ規格外品(特注品)のご案内となります。
　※ケーブルの曲げ半径（R） = ケーブルの直径 x 10
＞＞規格外サービスのご案内
ケーブル2種

追加工

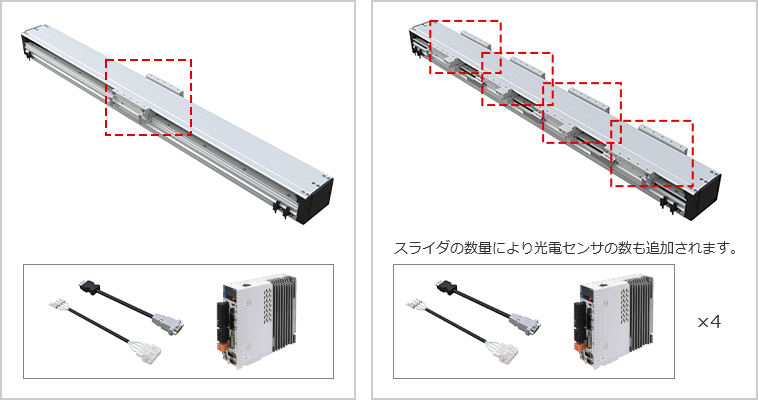

スライダ追加

標準仕様では1つのスライダを、最大4つまで追加工可能。
スライダの数量はアクチュエータのストロークによって最大何個まで追加できるか可変します。
スライダを追加することによって最低ストロークも変化しますのでご注意ください。
スライダ追加
1スライダにつきケーブルセットとドライバは一つ必要となります
スライダ追加工を設定すると、自動的にケーブルとドライバ、光電センサが必要数追加されます。

グリース変更

標準:NS7グリース（NSK製）

低発塵:AFFグリース（THK製）
