製造現場のためのアクチュエータ選定情報

一軸ユニットKU 選定サポート

可搬質量×最高速度

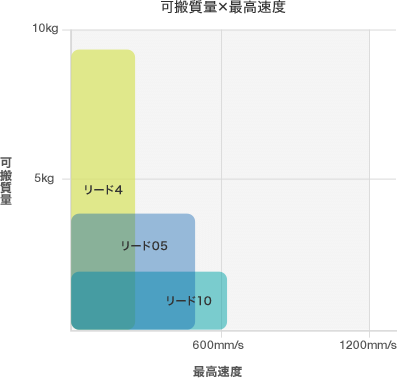

KUシリーズ 軸径12タイプ

KUシリーズ 軸径12タイプ

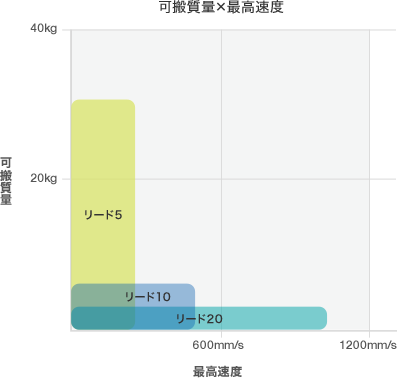

KUシリーズ 軸径15タイプ

KUシリーズ 軸径15タイプ

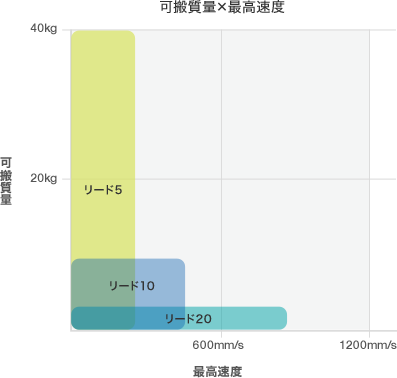

KUシリーズ 軸径20タイプ

KUシリーズ 軸径20タイプ

※参考値となります

選定の流れ

1.ストローク一覧(表1)、および下記静的許容モーメント一覧(表2)から、KUの型式を選択。

【 表1 】ストローク

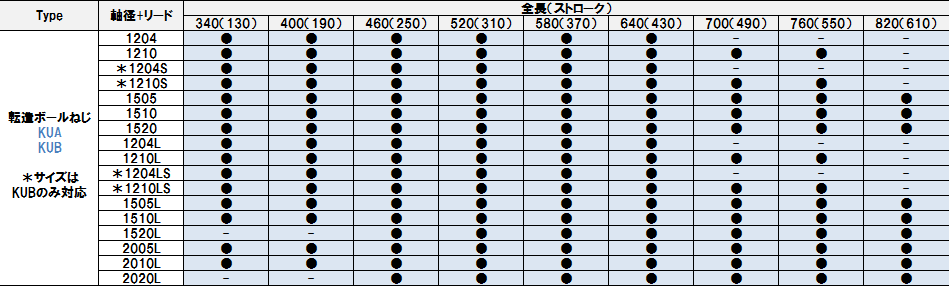

[表]KUA、KUB

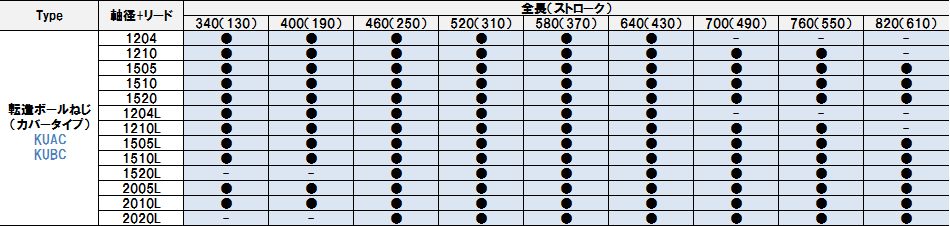

[表]KUAC、KUBC

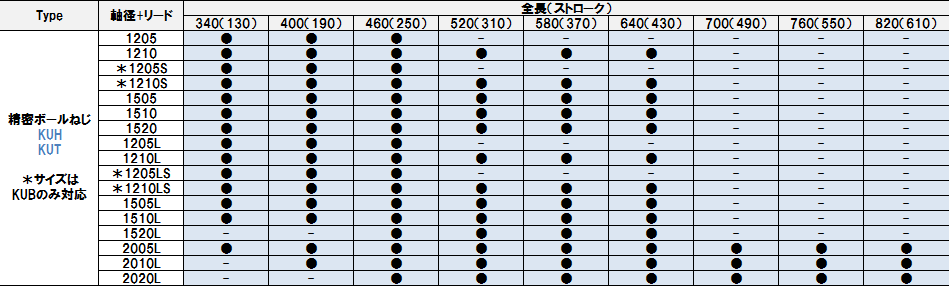

[表]KUH、KUT
[表]KUAC、KUBC

【 表2 】静的許容モーメント

型式 テーブル長さ 静的許容モーメント(N・m) テーブル長さ 静的許容モーメント(N・m)
Type No. L1 Ma Mb Mc L1 Ma Mb Mc
KUA(C)
KUB(C)
KUH(C)
KUT(C)
1204(S) 100 401.5 401.5 783.8 150 783.8 783.8 783.8
1205(S) 858.1 858.1
1210(S)
1505
1510
1520
1204L 150 1092.3 1092.3 2103.7 200 1733.3 1733.3 2103.7
1205L
1210L
1505L
1510L
1520L
2005L 1677.8 1677.8 3008.9 2411.3 2411.3 3008.9
2010L
2020L

2.使用速度が(表3)に示した最高速度以内になるようにボールねじリードもしくはベルトタイプを決定。(この時点では仮選定となります)

【 表3 】最高移動速度

型式 *最高速度(mm/s)
Type No. L=340 L=400 L=460 L=520 L=580 L=640 L=700 L=760 L=820
転造
ボールねじ
KUA(C)
KUB(C)
1204(S,L,LS) 265 265 265 265 265 265 - - -
1210(S,L,LS) 651 651 651 651 651 651 651 633 -
1505(L) 264 264 264 264 264 264 264 264 264
1510(L) 527 527 527 527 527 527 527 527 527
1520(L) 1055 1055 1055 1055 1055 1055 1055 1055 1055
2005L 200 200 200 200 200 200 200 200 200
2010L - 397 397 397 397 397 397 397 397
2020L - - 801 801 801 801 801 801 801
型式 *最高速度(mm/s)
Type No. L=340 L=400 L=460 L=520 L=580 L=640 L=700 L=760 L=820
精密
ボールねじ
KUH(C)
KUT(C)
1205(S,L,LS) 486 486 486 - - - - - -
1210(S,L,LS) 972 972 972 972 766 611 - - -
1505(L) 389 389 389 389 389 374 - - -
1510(L) 778 778 778 778 778 749 - - -
1520(L) 1556 1556 1556 1556 1556 1498 - - -
2005L 292 292 292 292 292 292 292 292 286
2010L - 583 583 583 583 583 583 583 517
2020L - - 1167 1167 1167 1167 1167 1167 1027

KU寿命計算ソフトへ

モータカップリング選定情報

アクチュエータのタイプ別に、推奨カップリングをご紹介いたします。サーボモータ、ステップモータで適用表が分かれており、お使いの商品に合ったカップリングが簡単に探せます。

サーボモータ適用表

型式 フランジ
サイズ
メーカー名 型番 ワット数 カップリング
適用例
KUA(C)1204 KUH(C)1204
KUA(C)1205 KUH(C)1205
KUA(C)1210 KUH(C)1210
KUA(C)1204L KUH(C)1204L
KUA(C)1205L KUH(C)1205L
KUA(C)1210L KUH(C)1210L
□40 安川電機 SGM7J-A5 50W

CPDW25
MCSLC25

SGM7J-01 100W
三菱電機 HG-MR053 50W
HG-MR13 100W
山洋電気 R2AA04003F 30W
R2AA04005F 50W
R2AA04010F 100W
オムロン R88M-K05030 50W
R88M-K10030 100W
KUA(C)1505 KUH(C)1505
KUA(C)1510 KUH(C)1510
KUA(C)1520 KUH(C)1520
KUA(C)1505L KUH(C)1505L
KUA(C)1510L KUH(C)1510L
KUA(C)1520L KUH(C)1520L
KUA(C)2005L KUH(C)2005L
KUA(C)2010L KUH(C)2010L
KUA(C)2020L KUH(C)2020L
□60 安川電機 SGM7J-02 200W

CPDW40
MCSLC40

SGM7J-04 400W
三菱電機 HG-MR23 200W
HG-KR23 200W
HG-MR43 400W
HG-KR43 400W
山洋電気 R2AA06020F 200W
R2AA06040F 400W

ステッピングモータ適用表

型式 フランジ
サイズ
メーカー名 型番 種類 カップリング
適用例
KUB(C)1204 KUT(C)1204
KUB(C)1205 KUT(C)1205
KUB(C)1210 KUT(C)1210
KUB(C)1204L KUT(C)1204L
KUB(C)1205L KUT(C)1205L
KUB(C)1210L KUT(C)1210L
□42 オリエンタルモーター
[ ! ]αステップは
AR/ASCシリーズの
標準タイプに適用
AR46/ASC46 αステップ

CPDW19
MCSLC20

RKS54* (PK543) 5相
RKS54* (PK544)
RKS54* (PK545)
KUB1204S KUT1204S
KUB1205S KUT1205S
KUB1210S KUT1210S
KUB1204LS KUT1204LS
KUB1205LS KUT1205LS
KUB1210LS KUT1210LS
□60 AR66/ASC66 αステップ CPDW32
MCSLC32
AR69
RKS56* (PK564) 5相
RKS56* (PK566)
RKS56* (PK569)
KUB(C)1505 KUT(C)1505
KUB(C)1510 KUT(C)1510
KUB(C)1520 KUT(C)1520
KUB(C)1505L KUT(C)1505L
KUB(C)1510L KUT(C)1510L
KUB(C)1520L KUT(C)1520L
KUB(C)2005L KUT(C)2005L
KUB(C)2010L KUT(C)2010L
KUB(C)2020L KUT(C)2020L
□60 AR66/ASC66 αステップ
AR69
RKS56* (PK564) 5相
RKS56* (PK566)
RKS56* (PK569)
