商品情報からメンテナンスまで幅広くご紹介 ミスミ コンベヤ選定情報

JVシリーズについて

技術情報

パレット/治具搬送 JVシリーズ 選定方法

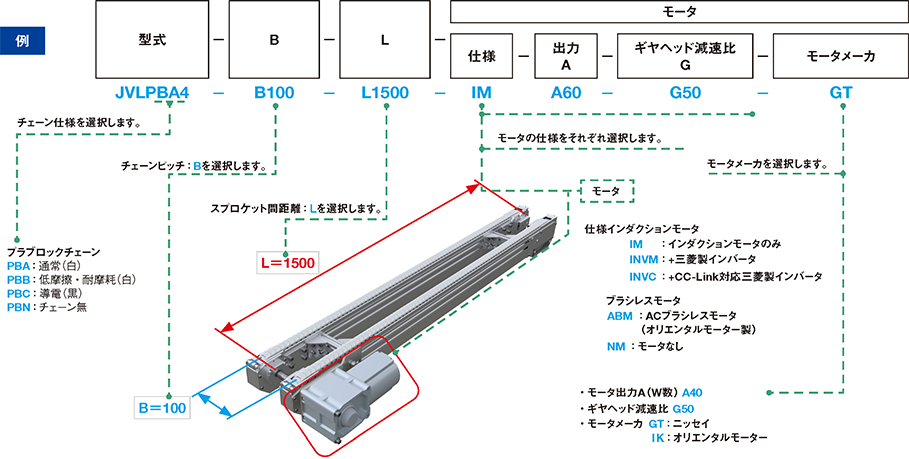

型番選定方法

型番選定方法

チェーン（ベルト）種類について

フリーフロー搬送
プラコンビチェーン
プラコンビチェーン

断面図

プラコンビチェーン 断面図
プラブロックチェーン
プラブロックチェーン

断面図

プラブロックチェーン 断面図
タイミングベルト
タイミングベルト

断面図

タイミングベルト 断面図
ピッチ送り搬送
アタッチ付き
プラブロックチェーン
アタッチ付き プラブロックチェーン

断面図

アタッチ付き プラブロックチェーン 断面図
アタッチ付き
タイミングベルト
アタッチ付き タイミングベルト

断面図

アタッチ付き タイミングベルト 断面図

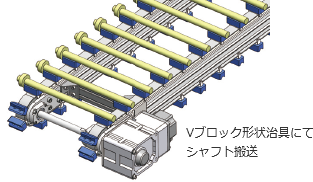

使用例
フリーフロー搬送 使用例

・安価
・パレット直列乗継可能

使用例
フリーフロー搬送 使用例

・ストッパ不要
・アキュームしないため、搬送能力高い
・低発塵（フリーフロー比較）

JV SeriesPallet/Jig transport Conveyor
プラコンビチェーン／プラブロックチェーン コンベヤ　選定ガイド

選定手順

① 搬送速度表（表２）および搬送能力表（右ページ）から目的とする速度、能力を選定してください。
② 総搬送物質量とフレームごとの断面二次モーメント（表１）より、コンベヤの脚ピッチを決定してください。
《注意事項》
　搬送能力表(右ページ)の数値はパレットをコンベヤ全域でアキュームした場合、かつモータ、チェーンなど各構成部品のカタログスペックでの理論値です。
　ただし、ACブラシレスモータのみ理論値に対して安全率２倍で算出した搬送能力です。
　お客さまで規定される安全率を乗じて選定してください。
　搬送速度は負荷条件により、±10％程度の変動があります。正確な速度が必要な場合は、インバーターの使用を検討ください。

コンベヤ脚ピッチ

総搬送物質量と下表の断面二次モーメントより決定してください。
たわみ量は2㎜以下で設定してください。

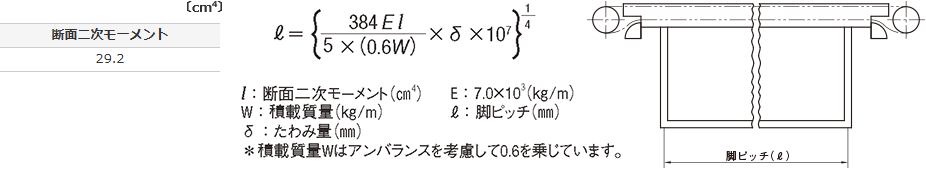

■表1：各フレームの断面二次モーメント

表1：各フレームの断面二次モーメント

搬送速度

総搬送物質量と下表の断面二次モーメントより決定してください。
たわみ量は2㎜以下で設定してください。

■表2：搬送速度　※プラコンビチェーン・プラブロックチェーン共通

インダクションモータ

〔m/min〕

搬送速度 インダクションモータ

※ 駆動方式（ヘッド駆動・中間駆動）やモータメーカにより、選択不可の
減速比がありますので搬送能力表をご確認ください。

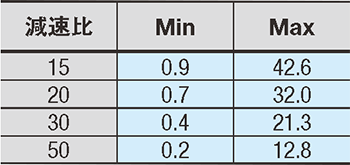

ACブラシレスモータ（50Hz、60Hz共通）

〔m/min〕

搬送速度 ACブラシレスモータ（50Hz、60Hz共通）

※ チェーン速度（m/min）について、
　Maxはモータ出力軸回転速度3600r/min、 Minは80r/minでの参考値です。
※ 負荷条件により減少することがあります。

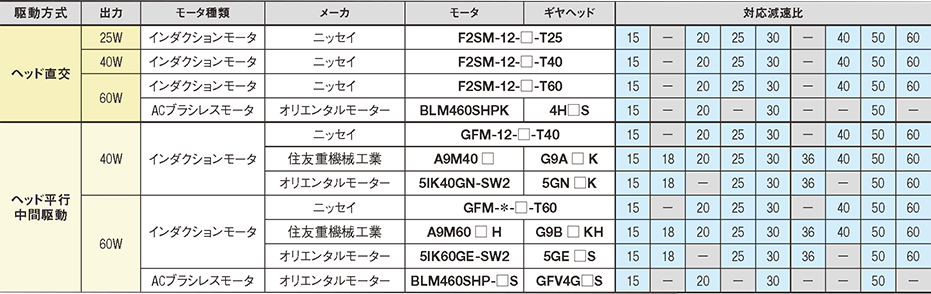

モータ仕様

モータは、三相200VACモータを使用しています。（□には減速比の数値が入ります。）

モータ仕様

モータ回転数は負荷により変動する可能性があります、正確な速度を要する場合はインバータをご使用ください。

搬送能力表

下記搬送能力表は、商用電源で運転させる場合の可搬質量です。
　〈前提条件〉
　・パレットをコンベヤ全域でアキュームした場合、かつモータ、チェーンなど各構成部品のカタログスペックでの理論値です。
　・ACブラシレスモータ（オリエンタルモーター製）のみ、理論値に対して安全率２倍で算出した可搬質量です。
　お客さまで規定される安全率を乗じて選定ください。
　搬送速度は負荷条件により、±１０％程度の変動があります。正確な速度が必要な場合は、インバータの使用を検討ください。
　インバータを使用する場合、インバータ本体の仕様により運転周波数によって可搬質量が異なります。
　・インバータにて60Hz運転させる場合の可搬質量は、商用電源60Hzの数値で検討ください。
　・インバータにて50Hz運転させる場合の可搬質量は、商用電源の50Hzで運転させる場合の85%程度で検討ください。

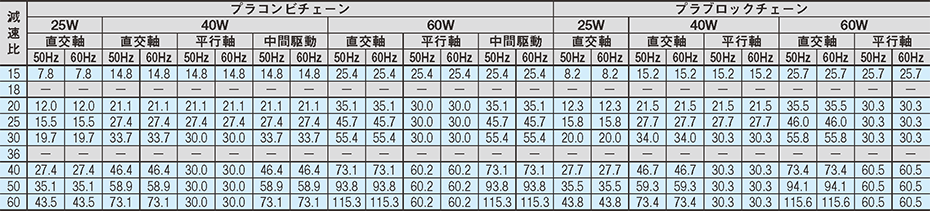

搬送能力表（L5000mmの場合）25W、40W、60Wモータ［株式会社ニッセイ製］

■50・60Hz　可搬質量

〔kg〕

搬送能力表（L5000mmの場合）25W、40W、60Wモータ［株式会社ニッセイ製］

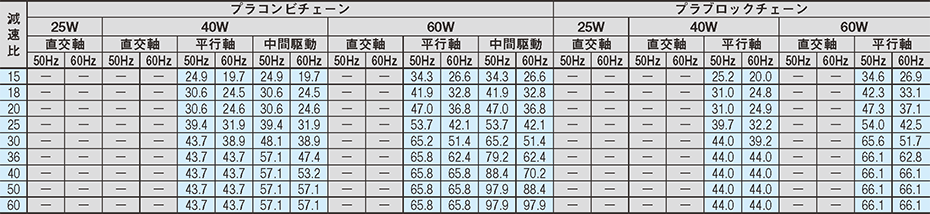

搬送能力表（L5000mmの場合）25W、40W、60Wモータ［住友重機械工業株式会社製］

■50・60Hz　可搬質量

〔kg〕

搬送能力表（L5000mmの場合）25W、40W、60Wモータ［住友重機械工業株式会社製］

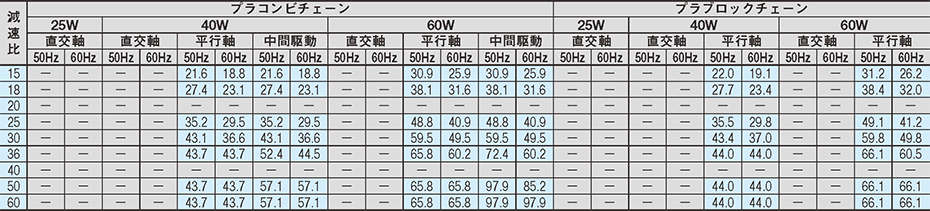

搬送能力表（L5000mmの場合）25W、40W、60Wモータ［オリエンタルモーター株式会社製］

■50・60Hz　可搬質量

〔kg〕

搬送能力表（L5000mmの場合）25W、40W、60Wモータ［オリエンタルモーター株式会社製］

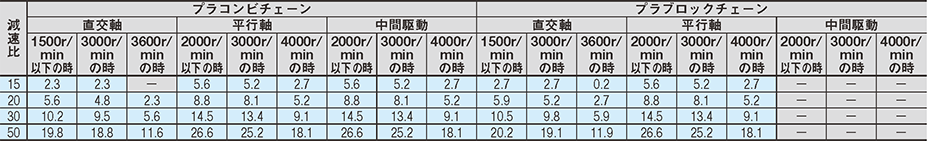

搬送能力表（L5000mmの場合）60W ACブラシレスモータ［オリエンタルモーター株式会社製］

■50・60Hz　可搬質量

〔kg〕

搬送能力表（L5000mmの場合）60W ACブラシレスモータ［オリエンタルモーター株式会社製］

JV SeriesPallet/Jig transport Conveyor
タイミングベルト コンベヤ　選定ガイド

選定手順

① 搬送速度表（表２）および搬送能力表（右ページ）から目的とする速度、能力を選定してください。
② 総搬送物質量とフレームごとの断面二次モーメント（表１）より、コンベヤの脚ピッチを決定してください。
《注意事項》
　搬送能力表(右ページ)の数値はパレットをコンベヤ全域でアキュームした場合、かつモータ、ベルトなど各構成部品のカタログスペックでの理論値です。
　ただし、ACブラシレスモータのみ理論値に対して安全率２倍で算出した搬送能力です。
　お客さまで規定される安全率を乗じて選定してください。
　搬送速度は負荷条件により、±10％程度の変動があります。正確な速度が必要な場合は、インバーターの使用を検討ください。

コンベヤ脚ピッチ

総搬送物質量と下表の断面二次モーメントより決定してください。
たわみ量は2㎜以下で設定してください。

■表1：各フレームの断面二次モーメント

表1：各フレームの断面二次モーメント

搬送速度

■表2：搬送速度

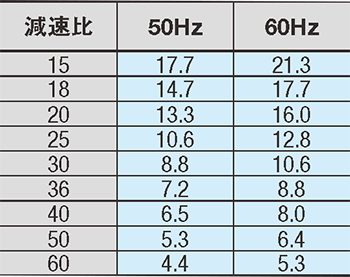

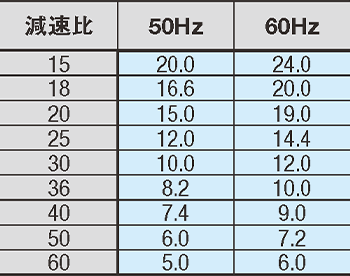

インダクションモータ

〔m/min〕

搬送速度 インダクションモータ

※ 駆動方式（ヘッド駆動・中間駆動）やモータメーカにより、選択不可の
　減速比がありますので搬送能力表をご確認ください。

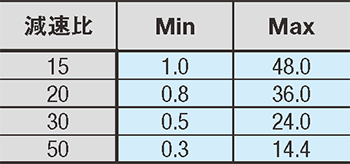

ACブラシレスモータ（50Hz、60Hz共通）

〔m/min〕

搬送速度 ACブラシレスモータ（50Hz、60Hz共通）

※ チェーン速度（m/min）について、
　Maxはモータ出力軸回転速度3600r/min、 Minは80r/minでの参考値です。
※ 負荷条件により減少することがあります。

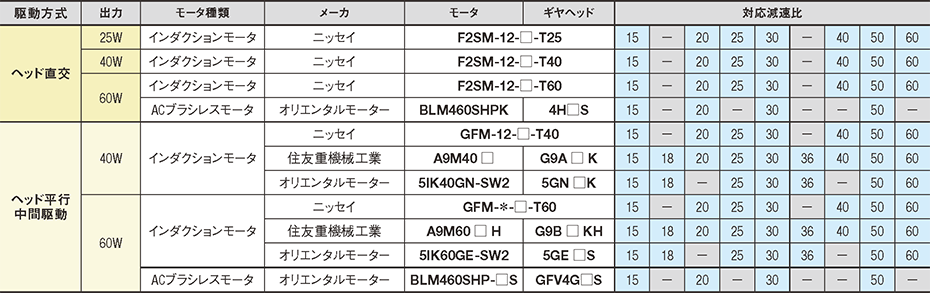

モータ仕様

モータは、三相200VACモータを使用しています。（□には減速比の数値が入ります。

モータ仕様

モータ回転数は負荷により変動する可能性があります、正確な速度を要する場合はインバータをご使用ください。

搬送能力表

下記搬送能力表は、商用電源で運転させる場合の可搬質量です。
　〈前提条件〉
　・パレットをコンベヤ全域でアキュームした場合、かつモータ、チェーンなど各構成部品のカタログスペックでの理論値です。
　・ACブラシレスモータ（オリエンタルモーター製）のみ、理論値に対して安全率２倍で算出した可搬質量です。
　お客さまで規定される安全率を乗じて選定ください。
　搬送速度は負荷条件により、±１０％程度の変動があります。正確な速度が必要な場合は、インバータの使用を検討ください。
　インバータを使用する場合、インバータ本体の仕様により運転周波数によって可搬質量が異なります。
　・インバータにて60Hz運転させる場合の可搬質量は、商用電源60Hzの数値で検討ください。
　・インバータにて50Hz運転させる場合の可搬質量は、商用電源の50Hzで運転させる場合の85%程度で検討ください。

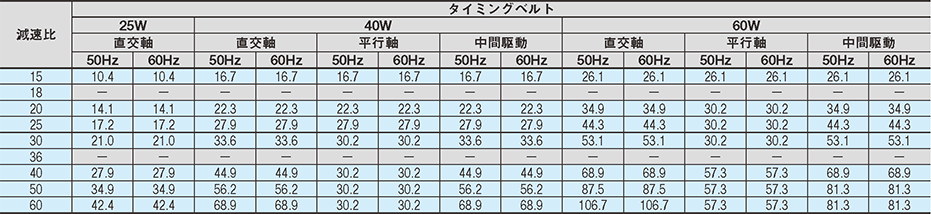

搬送能力表（L5000mmの場合）25W、40W、60Wモータ［株式会社ニッセイ製］

■50・60Hz　可搬質量

〔kg〕

搬送能力表（L5000mmの場合）25W、40W、60Wモータ［株式会社ニッセイ製］

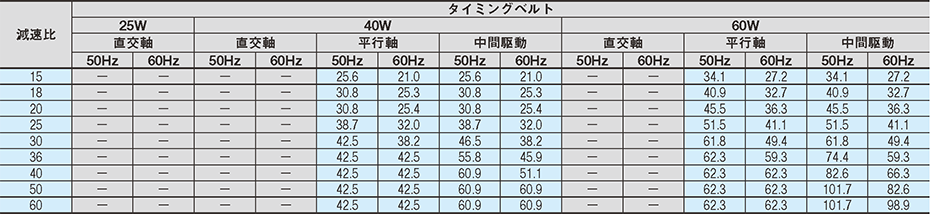

搬送能力表（L5000mmの場合）25W、40W、60Wモータ［住友重機械工業株式会社製］

■50・60Hz　可搬質量

〔kg〕

搬送能力表（L5000mmの場合）25W、40W、60Wモータ［住友重機械工業株式会社製］

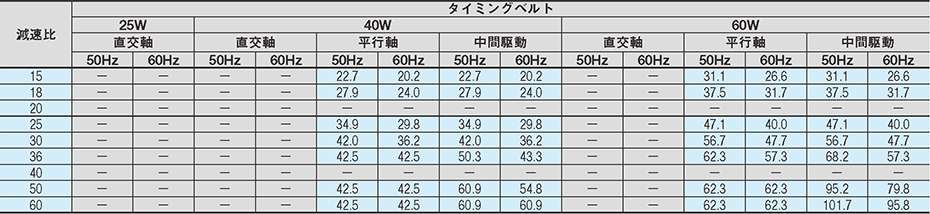

搬送能力表（L5000mmの場合）25W、40W、60W モータ［オリエンタルモーター株式会社製］

■50・60Hz　可搬質量

〔kg〕

搬送能力表（L5000mmの場合）25W、40W、60W モータ［オリエンタルモーター株式会社製］

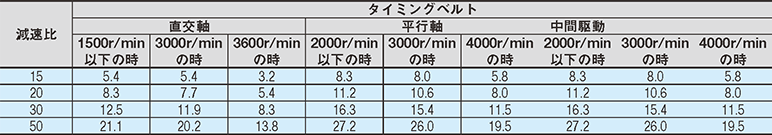

搬送能力表（L5000mmの場合）60W ACブラシレスモータ［オリエンタルモーター株式会社製］

■50・60Hz　可搬質量

〔kg〕

搬送能力表（L5000mmの場合）60W ACブラシレスモータ［オリエンタルモーター株式会社製］

JV SeriesPallet/Jig transport Conveyor
アタッチ付き タイミングベルト/プラコンビチェーン コンベヤ　選定ガイド

選定手順

① 搬送速度表（表２）および搬送能力表（右ページ）から目的とする速度、能力を選定してください。
② 総搬送物質量とフレームごとの断面二次モーメント（表１）より、コンベヤの脚ピッチを決定してください。
《注意事項》
　搬送能力表(右ページ)の数値はパレットをコンベヤ全域でアキュームした場合、かつモータ、ベルトなど各構成部品のカタログスペックでの理論値です。
　ただし、ACブラシレスモータのみ理論値に対して安全率２倍で算出した搬送能力です。
　お客さまで規定される安全率を乗じて選定してください。
　搬送速度は負荷条件により、±10％程度の変動があります。正確な速度が必要な場合は、インバーターの使用を検討ください。

コンベヤ脚ピッチ

総搬送物質量と下表の断面二次モーメントより決定してください。
たわみ量は2㎜以下で設定してください。

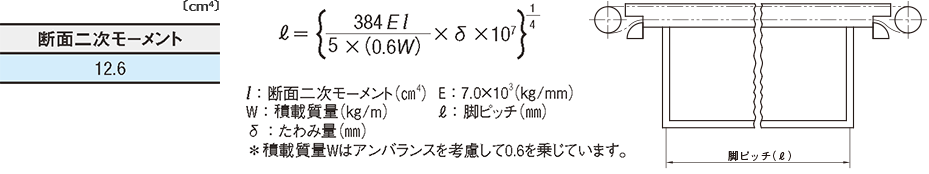

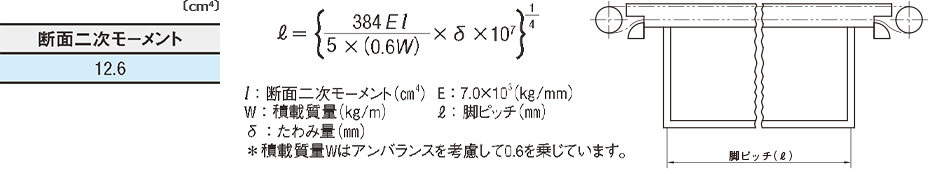

■表1：各フレームの断面二次モーメント

表1：各フレームの断面二次モーメント

搬送速度

総搬送物質量と下表の断面二次モーメントより決定してください。
たわみ量は2㎜以下で設定してください。

■表2：搬送速度　※プラコンビチェーン・プラブロックチェーン共通

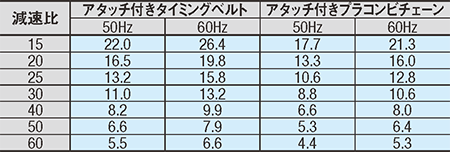

インダクションモータ

〔m/min〕

搬送速度 インダクションモータ

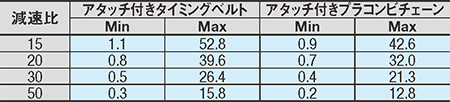

ACブラシレスモータ（50Hz、60Hz共通）

〔m/min〕

搬送速度 ACブラシレスモータ（50Hz、60Hz共通）

※チェーン速度（m/min）Maxはモータ出力軸回転速度3600r/min、 Minは80r/minでの参考値です。
※負荷条件により減少することがあります。

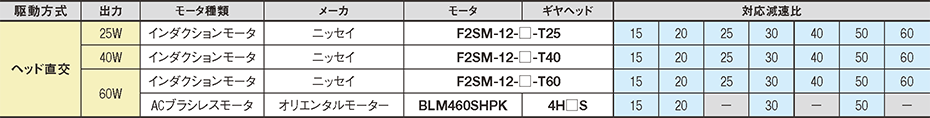

モータ仕様

モータは、三相200VACモータを使用しています。（□には減速比の数値が入ります。）

モータ仕様

モータ回転数は負荷により変動する可能性があります、正確な速度を要する場合はインバータをご使用ください。

搬送能力表

下記搬送能力表は、商用電源で運転させる場合の可搬質量です。
　〈前提条件〉
　・パレットをコンベヤ全域でアキュームした場合、かつモータ、チェーンなど各構成部品のカタログスペックでの理論値です。
　・ACブラシレスモータ（オリエンタルモーター製）のみ、理論値に対して安全率２倍で算出した可搬質量です。
　お客さまで規定される安全率を乗じて選定ください。
　搬送速度は負荷条件により、±１０％程度の変動があります。正確な速度が必要な場合は、インバータの使用を検討ください。
　インバータを使用する場合、インバータ本体の仕様により運転周波数によって可搬質量が異なります。
　・インバータにて60Hz運転させる場合の可搬質量は、商用電源60Hzの数値で検討ください。
　・インバータにて50Hz運転させる場合の可搬質量は、商用電源の50Hzで運転させる場合の85%程度で検討ください。

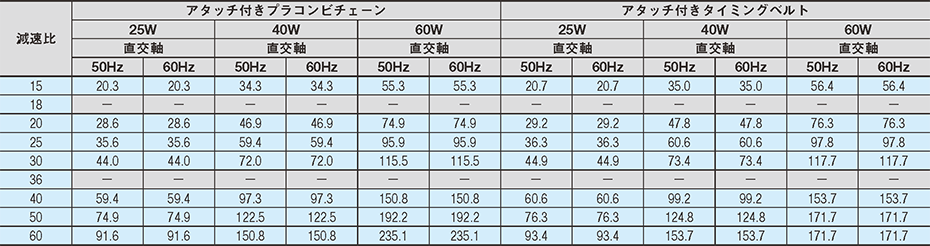

搬送能力表（L5000mmの場合）25W、40W、60Wモータ［株式会社ニッセイ製］

■50・60Hz　可搬質量

搬送能力表（L5000mmの場合）25W、40W、60Wモータ［株式会社ニッセイ製］

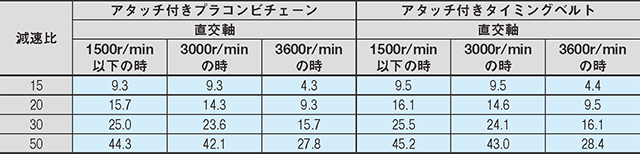

搬送能力表（L5000mmの場合）60W ACブラシレスモータ［オリエンタルモーター株式会社製］

■50・60Hz　可搬質量

〔kg〕

搬送能力表（L5000mmの場合）60W ACブラシレスモータ［オリエンタルモーター株式会社製］
