アルミフレーム「Nタイプ」

3つの特長

形状だけでなく
材質を工夫

コストダウン設計が可能

品質、強度は
標準品と変わりなし

「Nタイプ」と「Hタイプ（標準アルミフレーム）」の比較

どちらのアルミフレームも軽量かつ安価ではありますが、コスト重視ならば「Nタイプ」がおすすめ！
品質や強度も「Hタイプ」と変わらず、安価にご利用いただけるのが特長です。
黄色塗装やクリア塗装、特殊形状など幅広いバリエーションから選択したい場合は、標準アルミフレームがおすすめです。

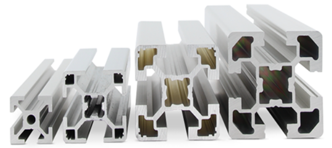

ミスミが従来よりご提供しているアルミフレームのこと。
軽量を追及したアルミフレームとなっており、
幅広いラインナップがあります。

	Hタイプ（標準アルミフレーム）	Nタイプ
断面形状
外形寸法	同じ
特長	ミスミで最もスタンダードな断面形状	材質変更により大幅なプライスダウンを実現強度はHシリーズと同じ ※断面二次モーメントはHFSタイプと同等耐力・引張強度は若干低下
材質	A6005CSS-T5	A6063S-T5
断面2次モーメント	10.4x10⁴	10.5x10⁴
表面処理	白アルマイト　黒アルマイトクリア塗装　焼付塗装（黄色）	白アルマイト黒アルマイト
質量（kg/m）	1.73 kg/m	1.61 kg/m
型番	HFS8-4040-1000	NEFS8-4040-1000
ミスミ通常価格（税別）	1,680円	1,320円（Hタイプより21%OFF）

「Nタイプ」ご利用でこんなにもコストダウン。

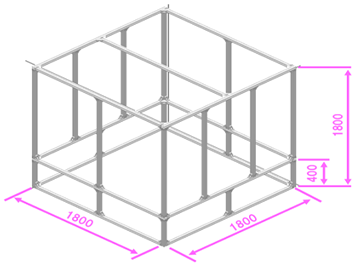

＜40角のフレームで組んだ場合＞

■　1,800×1,800×1,800mm
■　40角フレーム
■　突起付きブラケット
■　先入れナット

No.	名称	数量	Hタイプ		Nタイプ		納期割引サービス適用
			HFS		NFS（NEFS）		NFS（NEFS）
			（HFS8-4040）		（NEFS8-4040）		（NEFS8-4040）
			単価	小計	単価	小計	単価	小計
1	40mm角アルミフレーム L=360mm	12	570円	6,840円	450円	5,400円	414円	4,968円
2	40mm角アルミフレーム L=400mm	12	630円	7,560円	500円	6,000円	460円	5,520円
3	40mm角アルミフレーム L=1320mm	30	2,090円	62,700円	1,660円	49,800円	1,527円	45,810円
4	40mm角アルミフレーム L=1720mm	27	2,730円	73,710円	2,160円	58,320円	1,987円	53,649円
5	40mm角アルミフレーム L=1800mm	12	2,860円	34,320円	2,260円	27,120円	2,079円	24,948円
6	ブラケット(HBLFS8)	264	79円	20,856円	79円	20,856円	72円	19,008円
7	先入れナット(HNTT8-8)	498	41円	20,418円	41円	20,418円	28円	13,944円
8	ボルト(CBM8-20) ※納期割引対象外	498	19円	9,462円	19円	9,462円	19円	9,462円
小計			235,866円		197,376円		177,309円
