ミスミ

XALシリーズ超硬面取り/V溝加工用エンドミル 2枚刃/ロングシャンクタイプ

XALシリーズ超硬面取り/V溝加工用エンドミル 2枚刃/ロングシャンクタイプ
通常単価(税別)
5,980円～13,720円
税込単価
6,578円～15,092円
通常出荷日：在庫品1日目当日出荷可能

【特長】・一般鋼の深堀り部面取り加工におすすめ。・面取り・V溝加工に最適。・潤滑性に優れたコーティング...

詳細を確認
  • XALコーティングは通電性を持っておりません。通電方式のツールセッターは使用できません。
  • 「CADデータ」、「CAM・工具管理ソフト用データ」のある商品を絞り込む場合は、絞り込み条件該当項目の希望データを選択してください。（一部データのご用意がない商品もございます。）
    詳細は「切削工具データダウンロードサービス」ページからご確認ください。

よく一緒に見られています

XALシリーズ超硬面取り用エンドミル 2枚刃

ミスミ

XALシリーズ超硬面取り用エンドミル 2枚刃
通常価格(税別)： 4,350円 (税込価格：4,785円)

通常出荷日：在庫品1日目

よく一緒に見られています

ＴＳコート超硬面取り/Ｖ溝加工用エンドミル 2枚刃/ロングシャンクタイプ

ミスミ

ＴＳコート超硬面取り/Ｖ溝加工用エンドミル 2枚刃/ロングシャンクタイプ
通常価格(税別)： 6,600円 (税込価格：7,260円)

通常出荷日：在庫品1日目

未確定：候補が6型番あります。
  • 単価(税別)
    -円
  • 合計(税別)
    -円
    (税込価格：-円)
  • 出荷日
    -
    (参考出荷日：-円)
数量：

商品仕様

特長


●面取り・V溝加工に最適です。
●潤滑性に優れたコーティングは、特に生材加工において安定した耐摩耗性を発揮し、加工物の形状精度の向上が期待できます。
●ロングタイプなので深彫り加工に最適です。
XALコーティングは通電性を持っておりません。通電方式のツールセッターは使用できません。

推奨切削条件

XAL・TSCシリーズ超硬面取り用エンドミルによる切削

切削条件
・穴面取りを行う場合は下記の面取り条件で送りを50％でご使用下さい。
・機械、チャックは剛性のある精度の高いものをご使用ください。
・切削油は被削材に適したものを選定してください。
・ご使用の加工機で回転速度が上がらない場合は、送り速度と回転速度を同じ比率で下げてご使用ください。
・エンドミル取り付け時の刃先の振れは0.01mm以内に抑えてください。
・刃の根本付近を使用した場合の加工条件です。（面取り加工のみ）
型番 XAL-LS-SVEM
＜面取り加工＞
被削材機械構造用炭素鋼
（S45C～S55C）		合金工具鋼
（SKD、SUS、SCM）		アルミ合金
（A5052等）
刃径D送り速度
（mm/min）		回転速度
（min-1）		送り速度
（mm/min）		回転速度
（min-1）		送り速度
（mm/min）		回転速度
（min-1）
34304,8002404,0005759,600
43253,6001803,0004307,200
62152,4001202,0002904,800
82151,800901,5002903,600
102051,450701,2002652,900
121901,200601,0002552,400
16150900507502001,800
Ad≦0.3D

切削条件２
＜V溝加工＞
被削材機械構造用炭素鋼
（S45C～S55C）		合金工具鋼
（SKD、SUS、SCM）		アルミ合金
（A5052等）

V溝幅
Rd

送り速度
（mm/min）		回転速度
（min-1）		送り速度
（mm/min）		回転速度
（min-1）		送り速度
（mm/min）		回転速度
（min-1）
0.518725,00012024,00018525,000
121514,40012012,00029019,200
1.52159,6001208,00029012,800
22157,2001206,0002909,600
32154,8001204,0002906,400
41653,600903,0002154,800
51302,900702,4001723,850
Ad≦0.1D

技術情報

型番リスト

表示件数
  • 1
    • 型番
    XAL-LS-SVEM3-90
    XAL-LS-SVEM4-90
    XAL-LS-SVEM6-90
    XAL-LS-SVEM8-90
    XAL-LS-SVEM10-90
    XAL-LS-SVEM12-90

    大径（D）

    (mm)

    シャンクサイズ

    全長

    (mm)

    		最小発注数量
    3
    3
    80
    1個
    4
    4
    100
    1個
    6
    6
    100
    1個
    8
    8
    130
    1個
    10
    10
    150
    1個
    12
    12
    150
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    5,980円
    ( 6,578円 )
    在庫品1日目当日出荷可能
    6,290円
    ( 6,919円 )
    在庫品1日目当日出荷可能
    6,820円
    ( 7,502円 )
    在庫品1日目当日出荷可能
    9,210円
    ( 10,131円 )
    在庫品1日目当日出荷可能
    13,720円
    ( 15,092円 )
    在庫品1日目当日出荷可能
    13,630円
    ( 14,993円 )
    在庫品1日目当日出荷可能
  • 1

    • 詳細情報

    基本情報

    【特長】
    ・一般鋼の深堀り部面取り加工におすすめ。
    ・面取り・V溝加工に最適。
    ・潤滑性に優れたコーティングは、特に生材加工において安定した耐摩耗性を発揮し、加工物の形状精度の向上が期待できます。
    ・ロングタイプなので深彫り加工に最適。
    《価格》
    ・通常単価5040円／本～（1本～4本）
    ・まとめ発注でさらにお得4630円／本～（10本～29本）

    ご注意

    • XALコーティングは通電性を持っておりません。通電方式のツールセッターは使用できません。
    • 「CADデータ」、「CAM・工具管理ソフト用データ」のある商品を絞り込む場合は、絞り込み条件該当項目の希望データを選択してください。（一部データのご用意がない商品もございます。）
      詳細は「切削工具データダウンロードサービス」ページからご確認ください。

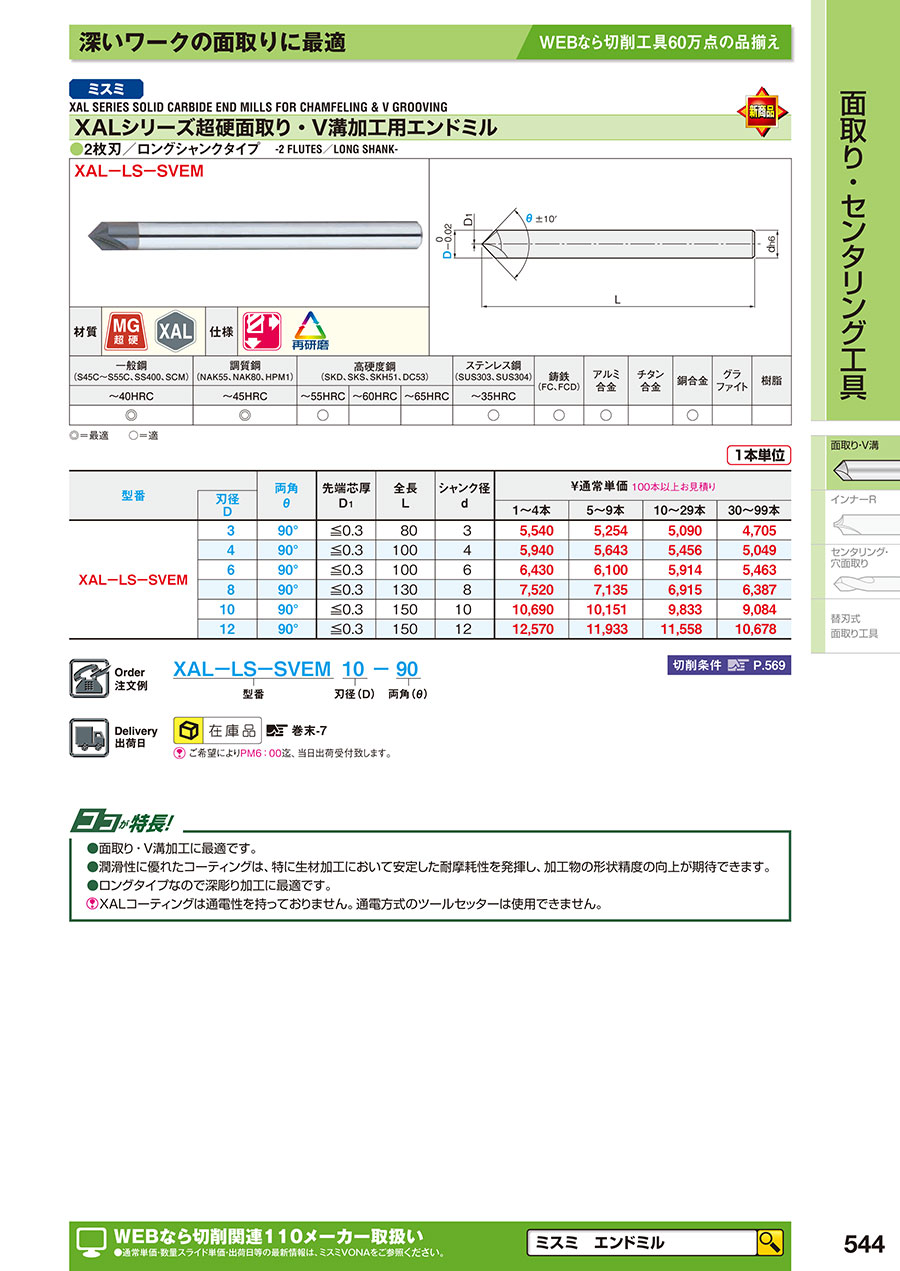

    カタログ

    • 現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

    544

    商品担当おすすめ

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
