ミスミ

ＴｉＡｌＮコート超硬ドリルレギュラー

通常単価(税別): 1,710円～13,490円

税込単価: 1,881円～14,839円

通常出荷日：在庫品1日目当日出荷可能

【特長】・切りくずの排出性を高めるため、芯厚を小さく設計・超微粒子超硬合金とTiAℓNコートとの組み合...

詳細を確認

4.54.5

ドリルでの穴あけ加工に先だって、穴あけ箇所にセンタードリルなどでセンター穴（小さな下穴）をあけてください。センター穴加工を行わずにドリルで穴あけ加工を行うと穴あけ位置の精度が低下するなどの問題が発生します。
「CADデータ」、「CAM・工具管理ソフト用データ」のある商品を絞り込む場合は、絞り込み条件該当項目の希望データを選択してください。（一部データのご用意がない商品もございます。）
詳細は「切削工具データダウンロードサービス」ページからご確認ください。

詳細を確認

よく一緒に見られています

ミスミ

超硬ドリルストレートシャンク/スタブ

通常価格(税別)： 1,140円 (税込価格：1,254円)

通常出荷日：在庫品1日目

よく一緒に見られています

ミスミ

ＴｉＡｌＮコート超硬ドリルスタブ

通常価格(税別)： 1,640円 (税込価格：1,804円)

通常出荷日：在庫品1日目

未確定：候補が62型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品仕様
型番リスト
詳細情報
カタログ

商品仕様

納期

仕様・概要

●切りくずの排出性を高めるため、芯厚を小さくしています。
●超微粒子超硬合金＋TiAℓNコートとの組み合わせにより耐摩耗性に優れ、高速加工が可能です。

推奨切削条件

型番 TAC-ESDRA

切削速度、回転速度、送り量

切削加工時、異常な振動・異音が生じた場合は切削条件を調整してください。

被削材	切削速度 V（m/min）	N=回転速度（min^-1） f=1回転当たりの送り量（mm/rev）
被削材	切削速度 V（m/min）	直径D=3	4	5	6	8	10	13
一般鋼（SS・SC材）	60～80	N=6370 f=0.06	4780 0.1	3820 0.1	3180 0.12	2390 0.16	1910 0.2	1470 0.21
合金工具鋼（SUJ 2、SKD11、SKD12）	40～60	N=4250 f=0.06	3180 0.1	2550 0.1	2120 0.12	1590 0.16	1270 0.2	980 0.21
ステンレス鋼（SUS303、SUS304、SUS416）	25～35	N=2650 f=0.055	1990 0.08	1590 0.08	1330 0.095	1000 0.125	800 0.16	610 0.17
調質鋼（40～48HRC）	20～30	N=2120 f=0.055	1590 0.08	1270 0.08	1060 0.095	800 0.125	640 0.16	490 0.17

切りくずの排出が良好でない場合には、排出状況に応じ、適宜ステップ加工を行ってください。

型番 TAC-ESDR

切削速度、回転速度、送り量

切削加工時、異常な振動・異音が生じた場合は切削条件を調整してください。

被削材	切削速度 V（m/min）	N=回転速度（min^-1） f=1回転当たりの送り量（mm/rev）
被削材	切削速度 V（m/min）	直径D=1	1.2	1.3	1.4	1.5	1.6	1.8	2
一般鋼（SS・SC材）	40～80	N=12740 f=0.016	10610 0.02	9800 0.025	9090 0.03	8490 0.035	7970 0.04	7080 0.045	6370 0.05
合金工具鋼（SUJ2、SKD11、SKD12）	30～60	N=9550 f=0.016	7960 0.02	7350 0.025	6820 0.03	6370 0.035	5980 0.04	5310 0.045	4780 0.05
ステンレス鋼（SUS303、SUS304、SUS416）	25～35	N=7960 f=0.014	6630 0.018	6130 0.022	5680 0.025	5310 0.029	4980 0.033	4420 0.037	3980 0.04
調質鋼（40～48HRC）	20～30	N=6370 f=0.014	5310 0.018	4900 0.022	4550 0.025	4250 0.029	3980 0.033	3540 0.037	3180 0.04
アルミニウムアルミ合金	70～140	N=22290 f=0.025	18570 0.04	17160 0.055	15910 0.07	14860 0.085	13940 0.095	12390 0.115	11150 0.125

切りくずの排出が良好でない場合には、排出状況に応じ、適宜ステップ加工を行ってください。

ＴｉＡｌＮコート超硬ドリル　　レギュラー:関連画像

型番リスト

表示件数

型番

ドリル径(刃径)

(mm)

溝長

(mm)

全長

(mm)

シャンク径・MT No

直径公差

(mm)

シャンク径公差

(mm)

シンニング詳細

最小発注数量

0.3	3	38	3	0～-0.014	0～-0.006	無	1個
0.4	4	38	3	0～-0.014	0～-0.006	無	1個
0.5	5	38	3	0～-0.014	0～-0.006	無	1個
0.6	6	38	3	0～-0.014	0～-0.006	無	1個
0.7	7	38	3	0～-0.014	0～-0.006	無	1個
0.8	8	42	3	0～-0.014	0～-0.006	無	1個
0.9	9	42	3	0～-0.014	0～-0.006	無	1個
1	9	42	3	0～-0.014	0～-0.006	無	1個
1.2	12	48	3	0～-0.014	0～-0.006	無	1個
1.4	14	48	3	0～-0.014	0～-0.006	無	1個
1.5	14	48	3	0～-0.014	0～-0.006	無	1個
1.6	15	48	3	0～-0.014	0～-0.006	無	1個
1.7	15	48	3	0～-0.014	0～-0.006	無	1個
1.8	17	48	3	0～-0.014	0～-0.006	無	1個
1.9	17	48	3	0～-0.014	0～-0.006	無	1個
2	18	52	3	0～-0.014	0～-0.006	有	1個
2.1	18	52	3	0～-0.014	0～-0.006	有	1個
2.2	20	52	3	0～-0.014	0～-0.006	有	1個
2.3	20	52	3	0～-0.014	0～-0.006	有	1個
2.4	22	52	3	0～-0.014	0～-0.006	有	1個
2.5	22	52	3	0～-0.014	0～-0.006	有	1個
2.6	22	52	3	0～-0.014	0～-0.006	有	1個
2.7	25	52	3	0～-0.014	0～-0.006	有	1個
2.8	25	52	3	0～-0.014	0～-0.006	有	1個
2.9	25	52	3	0～-0.014	0～-0.006	有	1個
3	28	66	6	0～-0.014	0～-0.008	有	1個
3.3	28	66	6	0～-0.018	0～-0.008	有	1個
3.4	28	66	6	0～-0.018	0～-0.008	有	1個
3.8	36	74	6	0～-0.018	0～-0.008	有	1個
4	36	74	6	0～-0.018	0～-0.008	有	1個
4.2	36	74	6	0～-0.018	0～-0.008	有	1個
4.3	36	74	6	0～-0.018	0～-0.008	有	1個
4.5	36	74	6	0～-0.018	0～-0.008	有	1個
4.8	44	82	6	0～-0.018	0～-0.008	有	1個
5	44	82	6	0～-0.018	0～-0.008	有	1個
5.1	44	82	6	0～-0.018	0～-0.008	有	1個
5.2	44	82	6	0～-0.018	0～-0.008	有	1個
5.5	44	82	6	0～-0.018	0～-0.008	有	1個
5.8	44	82	6	0～-0.018	0～-0.008	有	1個
6	44	82	6	0～-0.018	0～-0.008	有	1個
6.1	53	91	8	0～-0.022	0～-0.009	有	1個
6.5	53	91	8	0～-0.022	0～-0.009	有	1個
6.6	53	91	8	0～-0.022	0～-0.009	有	1個
6.7	53	91	8	0～-0.022	0～-0.009	有	1個
6.8	53	91	8	0～-0.022	0～-0.009	有	1個
6.9	53	91	8	0～-0.022	0～-0.009	有	1個
7	53	91	8	0～-0.022	0～-0.009	有	1個
7.8	53	91	8	0～-0.022	0～-0.009	有	1個
8	53	91	8	0～-0.022	0～-0.009	有	1個
8.2	61	103	10	0～-0.022	0～-0.009	有	1個
8.5	61	103	10	0～-0.022	0～-0.009	有	1個
8.6	61	103	10	0～-0.022	0～-0.009	有	1個
9	61	103	10	0～-0.022	0～-0.009	有	1個
9.5	61	103	10	0～-0.022	0～-0.009	有	1個
9.7	61	103	10	0～-0.022	0～-0.009	有	1個
9.8	61	103	10	0～-0.022	0～-0.009	有	1個
10	61	103	10	0～-0.022	0～-0.009	有	1個
10.2	71	118	12	0～-0.027	0～-0.011	有	1個
10.3	71	118	12	0～-0.027	0～-0.011	有	1個
11.5	71	118	12	0～-0.027	0～-0.011	有	1個

通常単価(税別) (税込単価)	通常出荷日

2,840円 ( 3,124円 )	在庫品1日目当日出荷可能
2,870円 ( 3,157円 )	在庫品1日目当日出荷可能
2,620円 ( 2,882円 )	在庫品1日目当日出荷可能
1,910円 ( 2,101円 )	在庫品1日目当日出荷可能
1,910円 ( 2,101円 )	在庫品1日目当日出荷可能
1,910円 ( 2,101円 )	在庫品1日目当日出荷可能
1,910円 ( 2,101円 )	在庫品1日目当日出荷可能
1,960円 ( 2,156円 )	在庫品1日目当日出荷可能
2,200円 ( 2,420円 )	在庫品1日目当日出荷可能
2,200円 ( 2,420円 )	在庫品1日目当日出荷可能
2,200円 ( 2,420円 )	在庫品1日目当日出荷可能
1,710円 ( 1,881円 )	在庫品1日目当日出荷可能
1,910円 ( 2,101円 )	在庫品1日目当日出荷可能
1,910円 ( 2,101円 )	在庫品1日目当日出荷可能
1,910円 ( 2,101円 )	在庫品1日目当日出荷可能
1,990円 ( 2,189円 )	在庫品1日目当日出荷可能
2,050円 ( 2,255円 )	在庫品1日目当日出荷可能
2,050円 ( 2,255円 )	在庫品1日目当日出荷可能
2,050円 ( 2,255円 )	在庫品1日目当日出荷可能
2,050円 ( 2,255円 )	在庫品1日目当日出荷可能
2,050円 ( 2,255円 )	在庫品1日目当日出荷可能
2,050円 ( 2,255円 )	在庫品1日目当日出荷可能
2,050円 ( 2,255円 )	在庫品1日目当日出荷可能
2,050円 ( 2,255円 )	在庫品1日目当日出荷可能
2,050円 ( 2,255円 )	在庫品1日目当日出荷可能
2,170円 ( 2,387円 )	在庫品1日目当日出荷可能
3,350円 ( 3,685円 )	在庫品1日目当日出荷可能
3,350円 ( 3,685円 )	在庫品1日目当日出荷可能
3,520円 ( 3,872円 )	在庫品1日目当日出荷可能
3,810円 ( 4,191円 )	在庫品1日目当日出荷可能
3,760円 ( 4,136円 )	在庫品1日目当日出荷可能
3,760円 ( 4,136円 )	在庫品1日目当日出荷可能
3,460円 ( 3,806円 )	在庫品1日目当日出荷可能
4,030円 ( 4,433円 )	在庫品1日目当日出荷可能
4,130円 ( 4,543円 )	在庫品1日目当日出荷可能
4,310円 ( 4,741円 )	在庫品1日目当日出荷可能
4,310円 ( 4,741円 )	在庫品1日目当日出荷可能
3,970円 ( 4,367円 )	在庫品1日目当日出荷可能
5,170円 ( 5,687円 )	在庫品1日目当日出荷可能
4,710円 ( 5,181円 )	在庫品1日目当日出荷可能
4,540円 ( 4,994円 )	在庫品1日目当日出荷可能
5,350円 ( 5,885円 )	在庫品1日目当日出荷可能
6,100円 ( 6,710円 )	在庫品1日目当日出荷可能
6,160円 ( 6,776円 )	在庫品1日目当日出荷可能
4,800円 ( 5,280円 )	在庫品1日目当日出荷可能
4,800円 ( 5,280円 )	在庫品1日目当日出荷可能
5,670円 ( 6,237円 )	在庫品1日目当日出荷可能
6,610円 ( 7,271円 )	在庫品1日目当日出荷可能
6,340円 ( 6,974円 )	在庫品1日目当日出荷可能
7,640円 ( 8,404円 )	在庫品1日目当日出荷可能
7,030円 ( 7,733円 )	在庫品1日目当日出荷可能
8,210円 ( 9,031円 )	在庫品1日目当日出荷可能
7,360円 ( 8,096円 )	在庫品1日目当日出荷可能
8,210円 ( 9,031円 )	在庫品1日目当日出荷可能
8,220円 ( 9,042円 )	在庫品1日目当日出荷可能
8,840円 ( 9,724円 )	在庫品1日目当日出荷可能
7,950円 ( 8,745円 )	在庫品1日目当日出荷可能
8,610円 ( 9,471円 )	在庫品1日目当日出荷可能
8,610円 ( 9,471円 )	在庫品1日目当日出荷可能
9,310円 ( 10,241円 )	在庫品1日目当日出荷可能

基本情報

基本情報

【特長】
・切りくずの排出性を高めるため、芯厚を小さく設計
・超微粒子超硬合金とTiAℓNコートとの組み合わせにより耐摩耗性に優れ、高速加工が可能
・再研磨可能。ご利用手順・対応範囲・価格・納期などは「再研磨サービス」専用ページをご確認ください。

ご注意

ドリルでの穴あけ加工に先だって、穴あけ箇所にセンタードリルなどでセンター穴（小さな下穴）をあけてください。センター穴加工を行わずにドリルで穴あけ加工を行うと穴あけ位置の精度が低下するなどの問題が発生します。
「CADデータ」、「CAM・工具管理ソフト用データ」のある商品を絞り込む場合は、絞り込み条件該当項目の希望データを選択してください。（一部データのご用意がない商品もございます。）
詳細は「切削工具データダウンロードサービス」ページからご確認ください。

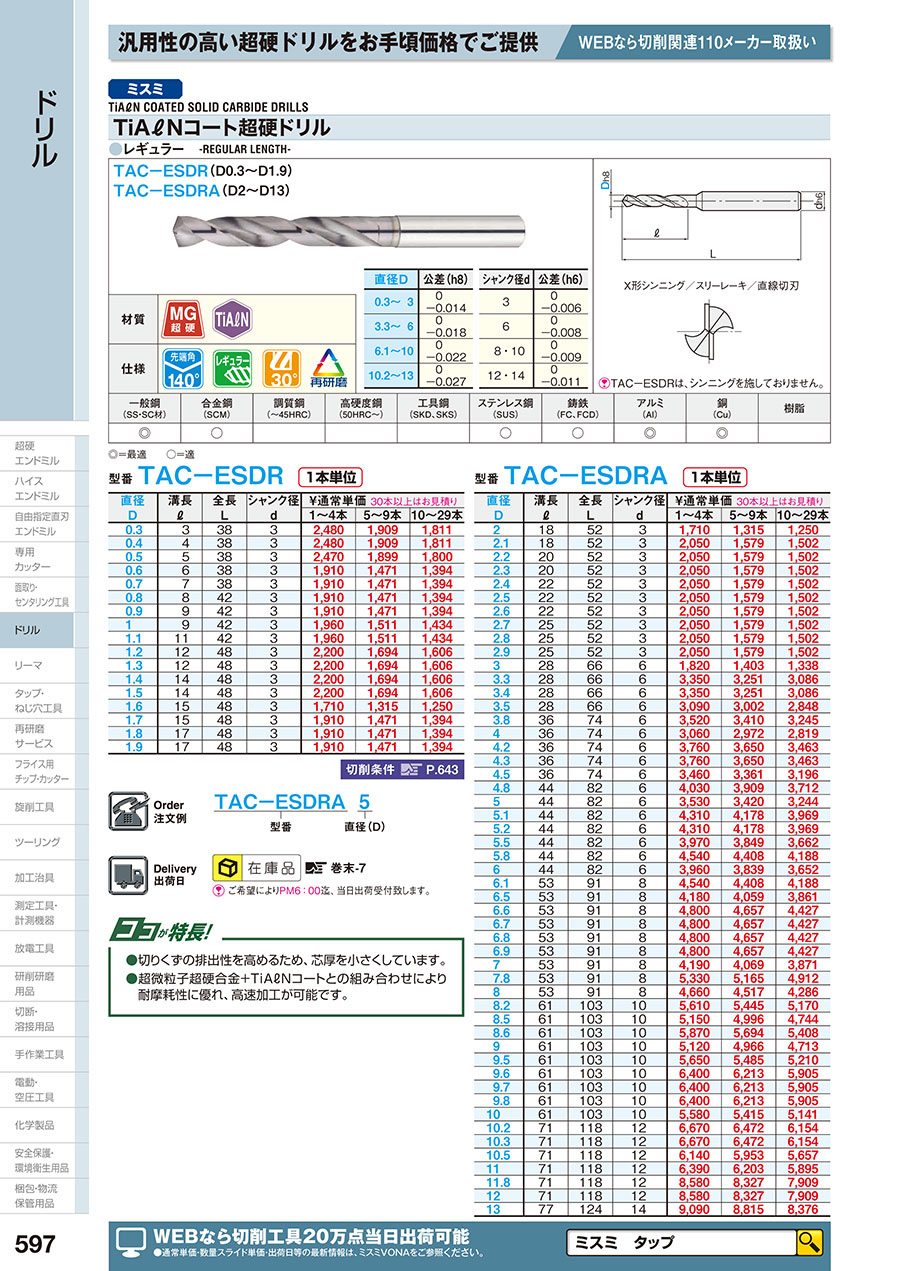

カタログ

商品TOP

カタログ (見開き版)

現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

ＴｉＡｌＮコート超硬ドリルレギュラーのレビュー

4.5平均満足度：4.524件のレビュー

星5
63%
星4
25%
星3
13%
星2
0%
星1
0%

SUS304の加工

満足度：3.02019/05/10

SUS304の加工時に折れてしまいました。サンプル数が少なすぎてなんとも言えないのですが、SUS304での使用は控えよ...もっと読む

3人が参考にしています。

プリント基板半田リペア

満足度：5.02018/02/06

プリント基板のスルーホールに実装した部品を取り外した後、スルーホール内の半田が残って吸い取れない場合に、無理に吸い続け...もっと読む

1人が参考にしています。

リーマの下穴加工に

満足度：5.02024/04/09

前回同じ加工で使っていて持ちが良かったので今回もこちらの商品を購入しました。超硬なのでサクサクいくのですが、折れるタ...もっと読む

0人が参考にしています。

中途半端な長さ

満足度：4.02023/06/29

短くの長くもないシャンク付きドリル探してました。他社メーカーよりも安価で切れも問題なく使用できてます。

0人が参考にしています。

ステンレス鋼の硬度の高い製品の穴あけ

満足度：4.02023/01/28

ステンレス鋼の硬度の高い製品の穴あけに使用しました。硬度の高い製品の場合、羽茂が悪いですが、通常の製品であれば問題なく...もっと読む

0人が参考にしています。

24件全て見る

よくあるご質問（FAQ）

Q被削材：SUS303 水溶性クーラントを使用　　切削条件を教えて下さい。

推奨回転数は20000min-1。送り量は0.02mm/revをお薦め致します。

Qこのドリルは、もみつけなしでいけるか？

穴の位置決め精度に影響がありますので、もみつけは必要となります。
