XALシリーズ超硬ラフィングエンドミルファインピッチ/ショートタイプ

数量スライド割引
規格拡大
一部当日出荷可能

4.1

平均満足度4.1

この商品のレビューをみる（7件）

通常単価(税別): -

税込単価: -

【特長】・ファインピッチニックの採用により、長寿命、高速粗加工を同時に実現・潤...

詳細情報を確認する

工具材質
超硬
被削材
一般鋼 / 調質鋼 / ステンレス鋼 / 鋳鉄 / アルミ / 銅 / 樹脂
ねじれ角
弱ネジレ(1～29°)
コーティング
鋼用
刃数 (枚)
4
コーナー形状
微小R

ご注意

XALコーティングは通電性を持っておりません。通電方式のツールセッターは使用できません。
追加工オプションの対象商品には現在CADデータ、CAM・工具管理ソフト用データのご用意がございません。
「CADデータ」、「CAM・工具管理ソフト用データ」のある商品を絞り込む場合は、絞り込み条件該当項目の希望データを選択してください。（一部データのご用意がない商品もございます。）
詳細は「切削工具データダウンロードサービス」ページからご確認ください。

未確定：候補が26型番あります。

外形図
型番リスト
詳細情報
カタログ

外形図

型番リスト

表示件数

型番

加工用途（加工形状）

標準/追加工区分

刃径

(mm)

刃長

(mm)

コーナ・ボール半径

(mm)

首下長

(mm)

シャンク径

(mm)

全長

(mm)

CAM・工具管理ソフト用データ

CADデータ有無

(2D/3D)

刃径公差

首径

(mm)

●在庫品　□製作品

最小発注数量

平面 / 側面 / 突っ込み（Z送り） / 傾斜切り込み	追加工（首逃しのみ）	5	10	-	11 ～ 32	6	57	-	-	-0.048～0	4.5～4.8	□	1個
平面 / 側面 / 突っ込み（Z送り） / 傾斜切り込み	追加工（首逃しのみ）	6	12	-	17 ～ 39	6	57	-	-	-0.058～0	5.5～5.8	□	1個
平面 / 側面 / 突っ込み（Z送り） / 傾斜切り込み	追加工（首逃しのみ）	7	14	-	19 ～ 42	8	66	-	-	-0.058～0	6.5～6.8	□	1個
平面 / 側面 / 突っ込み（Z送り） / 傾斜切り込み	追加工（首逃しのみ）	8	16	-	21 ～ 45	8	69	-	-	-0.058～0	7.5～7.8	□	1個
平面 / 側面 / 突っ込み（Z送り） / 傾斜切り込み	追加工（首逃しのみ）	9	18	-	23 ～ 39	10	69	-	-	-0.058～0	8.5～8.8	□	1個
平面 / 側面 / 突っ込み（Z送り） / 傾斜切り込み	追加工（首逃しのみ）	10	20	-	25 ～ 42	10	72	-	-	-0.070～0	9.5～9.8	□	1個
平面 / 側面 / 突っ込み（Z送り） / 傾斜切り込み	追加工（首逃しのみ）	12	24	-	29 ～ 47	12	83	-	-	-0.070～0	11.5～11.8	□	1個
平面 / 側面 / 突っ込み（Z送り） / 傾斜切り込み	追加工（首逃しのみ）	5	5 ～ 10	-	11 ～ 32	6	57	-	-	-0.048～0	3.8～4	□	1個
平面 / 側面 / 突っ込み（Z送り） / 傾斜切り込み	追加工（刃先・刃径・首逃し等）	5	10	0.4	-	6	57	-	-	-0.048～0	-	□	1個
平面 / 側面 / 突っ込み（Z送り） / 傾斜切り込み	追加工（刃先・刃径・首逃し等）	6	12	0.4	-	6	57	-	-	-0.058～0	-	□	1個
平面 / 側面 / 突っ込み（Z送り） / 傾斜切り込み	追加工（刃先・刃径・首逃し等）	7	14	0.5	-	8	66	-	-	-0.058～0	-	□	1個
平面 / 側面 / 突っ込み（Z送り） / 傾斜切り込み	追加工（刃先・刃径・首逃し等）	8	16	0.4	-	8	69	-	-	-0.058～0	-	□	1個
平面 / 側面 / 突っ込み（Z送り） / 傾斜切り込み	追加工（刃先・刃径・首逃し等）	9	18	0.4	-	10	69	-	-	-0.058～0	-	□	1個
平面 / 側面 / 突っ込み（Z送り） / 傾斜切り込み	追加工（刃先・刃径・首逃し等）	10	20	0.4	-	10	72	-	-	-0.070～0	-	□	1個
平面 / 側面 / 突っ込み（Z送り） / 傾斜切り込み	追加工（刃先・刃径・首逃し等）	12	24	0.5	-	12	83	-	-	-0.070～0	-	□	1個
平面 / 側面 / 突っ込み（Z送り） / 傾斜切り込み	追加工（刃先・刃径・首逃し等）	16	32	0.5	-	16	92	-	-	-0.070～0	-	□	1個
平面 / 側面 / 突っ込み（Z送り） / 傾斜切り込み	追加工（刃先・刃径・首逃し等）	20	38	0.5	-	20	104	-	-	-0.084～0	-	□	1個
平面 / 側面 / 突っ込み（Z送り） / 傾斜切り込み	メーカー標準品	5	10	0.4	-	6	57	tebis / Zoller	2D/3D	-0.048～0	-	●	1個
平面 / 側面 / 突っ込み（Z送り） / 傾斜切り込み	メーカー標準品	6	12	0.4	-	6	57	tebis / Zoller	2D/3D	-0.058～0	-	●	1個
平面 / 側面 / 突っ込み（Z送り） / 傾斜切り込み	メーカー標準品	7	14	0.5	-	8	66	tebis / Zoller	2D/3D	-0.058～0	-	●	1個
平面 / 側面 / 突っ込み（Z送り） / 傾斜切り込み	メーカー標準品	8	16	0.4	-	8	69	tebis / Zoller	2D/3D	-0.058～0	-	●	1個
平面 / 側面 / 突っ込み（Z送り） / 傾斜切り込み	メーカー標準品	9	18	0.4	-	10	69	tebis / Zoller	2D/3D	-0.058～0	-	●	1個
平面 / 側面 / 突っ込み（Z送り） / 傾斜切り込み	メーカー標準品	10	20	0.4	-	10	72	tebis / Zoller	2D/3D	-0.070～0	-	●	1個
平面 / 側面 / 突っ込み（Z送り） / 傾斜切り込み	メーカー標準品	12	24	0.5	-	12	83	tebis / Zoller	2D/3D	-0.070～0	-	●	1個
平面 / 側面 / 突っ込み（Z送り） / 傾斜切り込み	メーカー標準品	16	32	0.5	-	16	92	tebis / Zoller	2D/3D	-0.070～0	-	●	1個
平面 / 側面 / 突っ込み（Z送り） / 傾斜切り込み	メーカー標準品	20	38	0.5	-	20	104	tebis / Zoller	2D/3D	-0.084～0	-	●	1個

通常単価(税別) (税込単価)	通常出荷日

- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
4,000円 ( 4,400円 )	在庫品1日目当日出荷可能
4,050円 ( 4,455円 )	在庫品1日目当日出荷可能
5,220円 ( 5,742円 )	在庫品1日目当日出荷可能
4,040円 ( 4,444円 )	在庫品1日目当日出荷可能
6,290円 ( 6,919円 )	在庫品1日目当日出荷可能
4,810円 ( 5,291円 )	在庫品1日目当日出荷可能
5,440円 ( 5,984円 )	在庫品1日目当日出荷可能
7,920円 ( 8,712円 )	在庫品1日目当日出荷可能
11,620円 ( 12,782円 )	在庫品1日目当日出荷可能

基本情報

【特長】
・ファインピッチニックの採用により、長寿命、高速粗加工を同時に実現
・潤滑性に優れたコーティングで、特に生材加工において安定した耐摩耗性を発揮し、加工物の形状精度が向上（XALコーティングは通電性を持っておりません。通電方式のツールセッターは使用できません）
・再研磨可能。ご利用手順・対応範囲・価格・納期などは「再研磨サービス」専用ページをご確認ください。

ご注意

XALコーティングは通電性を持っておりません。通電方式のツールセッターは使用できません。
追加工オプションの対象商品には現在CADデータ、CAM・工具管理ソフト用データのご用意がございません。
「CADデータ」、「CAM・工具管理ソフト用データ」のある商品を絞り込む場合は、絞り込み条件該当項目の希望データを選択してください。（一部データのご用意がない商品もございます。）
詳細は「切削工具データダウンロードサービス」ページからご確認ください。

技術情報

特徴・使用例

技術情報

Q ラフィングエンドミルのファインピッチとはどのようなエンドミルですか？
A 外周刃の波形状ピッチが細かいラフィングエンドミルのことで、
中仕上げまで行えます。

外周刃形状	適用工程	外周刃写真
粗ピッチ	粗加工用
ファインピッチ	粗加工～中加工

Q XALシリーズはどのようなコーティングですか？
A AlCrN系のコーティングで高耐熱で高硬度、摺動性に優れたコーティングです。
柔らかい材質から硬い材質まで幅広く対応します。

シリーズ名

コーティング種

主な被削材

耐酸化性（°）

表面硬度(HV)

XAL

AlCrN系

一般鋼～調質鋼

約1,000前後

約3,100前後

推奨切削条件

機械、チャックは剛性のある精度の高いものをご使用ください。
切削油は被削材に適したものを選定してください。
ご使用の加工機で回転速度が上がらない場合は、送り速度と回転速度を同じ比率で下げてご使用ください。
エンドミル取り付け時の刃先の振れは0.01mm以内に抑えてください。
標準エンドミルから修正加工されたオプションメニューのエンドミルは切削条件を下げてご使用ください。
側面切削はダウンカットでご使用ください。
側面加工でビビリが生じた場合は切削条件を下げてご使用ください。
首逃がしエンドミルは下記条件でご使用ください。

型番 XAL-RFPS

■溝切削条件

被削材	機械構造用炭素鋼（S45C～S55C）		合金工具鋼（SKD、SCM、SUS）		調質鋼（35～40HRC）（HPM、NAK）
刃径D	送り速度（mm/min）	回転速度（min^-1）	送り速度（mm/min）	回転速度（min^-1）	送り速度（mm/min）	回転速度（min^-1）
3	340	6,800	240	5,500	190	4,800
4	340	5,100	230	4,100	190	3,600
5	340	4,500	240	3,600	170	3,100
6	340	4,000	240	3,300	190	2,800
7	390	3,500	270	2,800	210	2,400
8	380	2,900	270	2,500	210	2,100
9	400	2,700	290	2,200	230	1,800
10	390	2,400	280	2,000	230	1,700
11	400	2,200	270	1,700	230	1,500
12	390	2,000	280	1,600	220	1,400
13	350	1,800	250	1,400	210	1,300
14	330	1,700	250	1,400	190	1,200
16	290	1,500	210	1,200	160	1,000
18	270	1,400	190	1,100	160	1,000
20	230	1,200	180	1,000	140	900
Ad	≦0.4D		≦0.4D		≦0.3D

■側面切削条件

被削材	機械構造用炭素鋼（S45C～S55C）		合金工具鋼（SKD、SCM、SUS）		調質鋼（35～40HRC）（HPM、NAK）
刃径D	送り速度（mm/min）	回転速度（min^-1）	送り速度（mm/min）	回転速度（min^-1）	送り速度（mm/min）	回転速度（min^-1）
3	530	8,500	370	6,900	290	5,900
4	530	6,400	370	5,200	290	4,500
5	530	5,600	370	4,500	290	4,200
6	530	5,000	370	4,100	290	3,500
7	600	4,300	420	3,500	330	3,000
8	600	3,700	420	3,100	330	2,600
9	610	3,300	440	2,700	360	2,300
10	610	3,000	440	2,500	360	2,100
11	610	2,700	440	2,200	360	1,900
12	610	2,500	440	2,000	360	1,800
13	560	2,300	400	1,800	320	1,600
14	510	2,100	400	1,800	300	1,500
16	460	1,900	330	1,500	260	1,300
18	410	1,700	310	1,400	240	1,200
20	370	1,500	260	1,200	220	1,100
Ad	≦1.5D		≦1.5D		≦1.5D
Rd	≦0.3D		≦0.3D		≦0.2D

追加工・追加コーディング

追加工エンドミル指定方法

追加工（首逃しのみ）　SN－

● 「首逃し追加工のみ」の追加工型番
　SN－：標準首逃し加工
● 最短3日目出荷で対応

XALシリーズ超硬ラフィングエンドミルファインピッチ/ショートタイプ:関連画像

― 追加工ご指定手順 ―

（1）ミスミVONAトップページより、【切削工具】→【エン
ドミル】→【超硬エンドミル】を選択

（2）【メーカーで絞り込む】で「ミスミ」、【標準/追加工

（3）「刃径・刃数」等の【仕様・寸法】を指定し、追加工
対象となる商品シリーズページへ移動

（4）【仕様・寸法で絞り込む】の【タイプ】より、ご希望の
「追加工型番（タイプ）」を選択

（5） SN-は「首下長」、SNR-は「刃長・首下長」寸法を
指定し、追加工型番を確定

（6）【価格を確認】で、価格・出荷日をチェックし発注

※追加工型番がお決まりの場合は、ミスミVONA
　　トップページの「検索ボックス」へ直接入力

追加工（刃先・刃径・首逃し等）　Ｔ－

● 「刃先・刃径」指定、「首逃し・再コート」との複数指定時の追加工型番
● 最短5日目出荷で対応

XALシリーズ超硬ラフィングエンドミルファインピッチ/ショートタイプ:関連画像

― 追加工ご指定手順 ―

（1）ミスミVONAトップページより、【切削工具】→【エン
ドミル】→【超硬エンドミル】を選択

（2）【メーカーで絞り込む】で「ミスミ」、【標準/追加工
区分】で「追加工（刃先・刃径・首逃し等）」を選択

（3）「刃径・刃数」等の【仕様・寸法】を指定し、追加工
対象となる商品シリーズページへ移動

（4）【仕様・寸法で絞り込む】の【タイプ】より、ご希望の
「追加工型番（タイプ）」を選択

（5）【追加工・オプションを選択する】で、追加工内容・
寸法を指定し、追加工型番を確定

（6）【価格を確認】で、価格・出荷日をチェックし発注

※追加工型番がお決まりの場合は、ミスミVONA
　　トップページの「検索ボックス」へ直接入力

カタログ

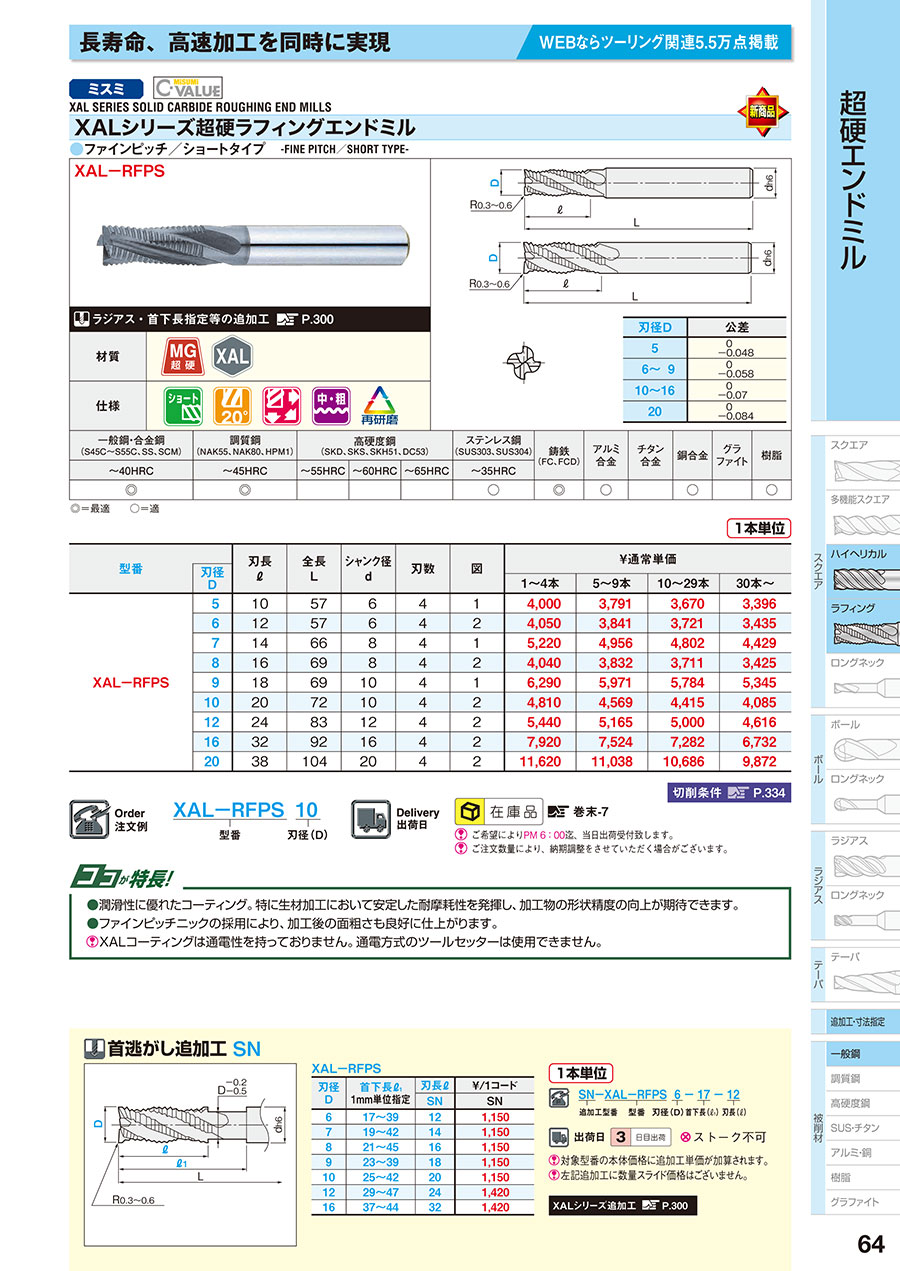

カタログ (見開き版)

現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。また、価格は適宜変更しております。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

XALシリーズ超硬ラフィングエンドミルファインピッチ/ショートタイプのレビュー

4.1平均満足度：4.17件のレビュー

星5
57%
星4
29%
星3
0%
星2
0%
星1
14%

S45C　粗びき

満足度：1.02019/11/05

S45C　ヘリカル切削をしたら数時間で火花が出るようになり刃先が焼けてしまいました。（メーカー推奨周速）

ミスミからのコメント

この度は貴重なご意見を頂きまして誠にありがとうございます。頂きましたご意見につきましては、関係部門へフィードバックし今後の参考とさせていただきます。引き続き忌憚ないご意見・ご要望頂けますと幸いです。よろしくお願い致します。

2人が参考にしています。

荒加工用に。

満足度：5.02022/05/23

形状加工前の荒工具として購入しました。バリバリと削れて気持ち良かったですが、思ったよりも持ちも良かったです。

0人が参考にしています。

長穴加工

満足度：5.02022/05/10

ＳＳ400　Ｓ45Ｃ　たまにSUS304 に使用ハイスのTINコーティングより長持ち切削速度も上げらるのでコスパはこ...もっと読む

0人が参考にしています。

機械加工

満足度：4.02022/04/28

刃長が短めなで剛性があるので多少負荷のかかる加工でも欠損せずに加工出来ました。価格が手頃なので使いやすいと思います。

0人が参考にしています。

加工

満足度：5.02021/12/07

加工に使用しています。価格が安く短納期で入ってくるので、よく購入しています。

0人が参考にしています。
