ＴｉＡｌＮコート超硬ねじ切りカッター高硬度鋼用/内径メートルねじ用

通常単価(税別): 24,770円～33,390円

税込単価: 27,247円～36,729円

通常出荷日：3日目

【特長】・特殊な刃形状による左刃左回転切削とコーティングにより、HRC62までの高硬度鋼のミーリングね...

詳細を確認

44.0

「CADデータ」、「CAM・工具管理ソフト用データ」のある商品を絞り込む場合は、絞り込み条件該当項目の希望データを選択してください。（一部データのご用意がない商品もございます。）
詳細は「切削工具データダウンロードサービス」ページからご確認ください。

よく一緒に見られています

ミスミ

TiAlNコート超硬ねじ切りカッター内径メートルねじ用

通常価格(税別)： 9,630円 (税込価格：10,593円)

通常出荷日：在庫品1日目

よく一緒に見られています

ミスミ

TiAlNコート超硬ねじ切りカッター内径メートルねじ用(カーメックス社製)

通常価格(税別)： 19,400円 (税込価格：21,340円)

通常出荷日：3 日目

未確定：候補が17型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品仕様
型番リスト
詳細情報
カタログ

商品仕様

納期

仕様・概要

●独自の刃形状による左刃左回転切削とコーティングにより、HRC62までの高硬度鋼のミーリングねじ切りが可能です。
●M2×0.4（下穴径φ1.6mm）からの小径ねじ切りが可能です。
●高速切削ができるため、加工時間が短縮できます。
●止り穴の隅まで有効ねじを切ることができます。

■ねじ切りカッターCNCプログラムダウンロードサービス
[ ! ]製品のCNCプログラム（Gコード）をテキストファイルにて下記URLからダウンロードいただくことができます。
http://212.235.101.240/Milling

切削条件は、コチラをご覧ください。

型番リスト

表示件数

型番

呼び

ピッチ

全長

(mm)

首下長

(mm)

シャンク径

(mm)

外径

(mm)

最大加工ねじ深さ

(mm)

最小発注数量

M2	0.4	58	4.5	6	1.53	4	1個
M2.2	0.45	58	5	6	1.65	4.5	1個
M2.5	0.45	58	5.5	6	1.95	5	1個
M2.5	0.45	58	7.5	6	1.95	7	1個
M3	0.5	58	6.5	6	2.37	6	1個
M3	0.5	58	9.5	6	2.37	9	1個
M3.5	0.6	58	7.5	6	2.75	7	1個
M4	0.7	58	9	6	3.1	8	1個
M4	0.7	58	12.5	6	3.1	12	1個
M5	0.8	58	12.5	6	3.8	10	1個
M5	0.8	58	16	6	3.8	15	1個
M6	1	58	14	6	4.65	12	1個
M6	1	58	20	6	4.65	18	1個
M8	1.25	58	18	6	6	16	1個
M8	1.25	58	24	6	6	24	1個
M10	1.5	64	23	8	7.8	20	1個
M12	1.75	73	26	10	9	24	1個

通常単価(税別) (税込単価)	通常出荷日

24,770円 ( 27,247円 )	3日目
24,770円 ( 27,247円 )	3日目
24,770円 ( 27,247円 )	3日目
24,770円 ( 27,247円 )	3日目
24,770円 ( 27,247円 )	3日目
24,770円 ( 27,247円 )	3日目
24,770円 ( 27,247円 )	3日目
24,770円 ( 27,247円 )	3日目
24,770円 ( 27,247円 )	3日目
24,770円 ( 27,247円 )	3日目
24,770円 ( 27,247円 )	3日目
24,770円 ( 27,247円 )	3日目
24,770円 ( 27,247円 )	3日目
24,770円 ( 27,247円 )	3日目
24,770円 ( 27,247円 )	3日目
29,160円 ( 32,076円 )	3日目
33,390円 ( 36,729円 )	3日目

詳細情報

基本情報

基本情報

【特長】
・特殊な刃形状による左刃左回転切削とコーティングにより、HRC62までの高硬度鋼のミーリングねじ切りが可能
・M2×0.4（下穴径φ1.6mm）からの小径ねじ切りが可能
・止り穴の隅まで有効ねじ切削が可能

ご注意

「CADデータ」、「CAM・工具管理ソフト用データ」のある商品を絞り込む場合は、絞り込み条件該当項目の希望データを選択してください。（一部データのご用意がない商品もございます。）
詳細は「切削工具データダウンロードサービス」ページからご確認ください。

カタログ

商品TOP

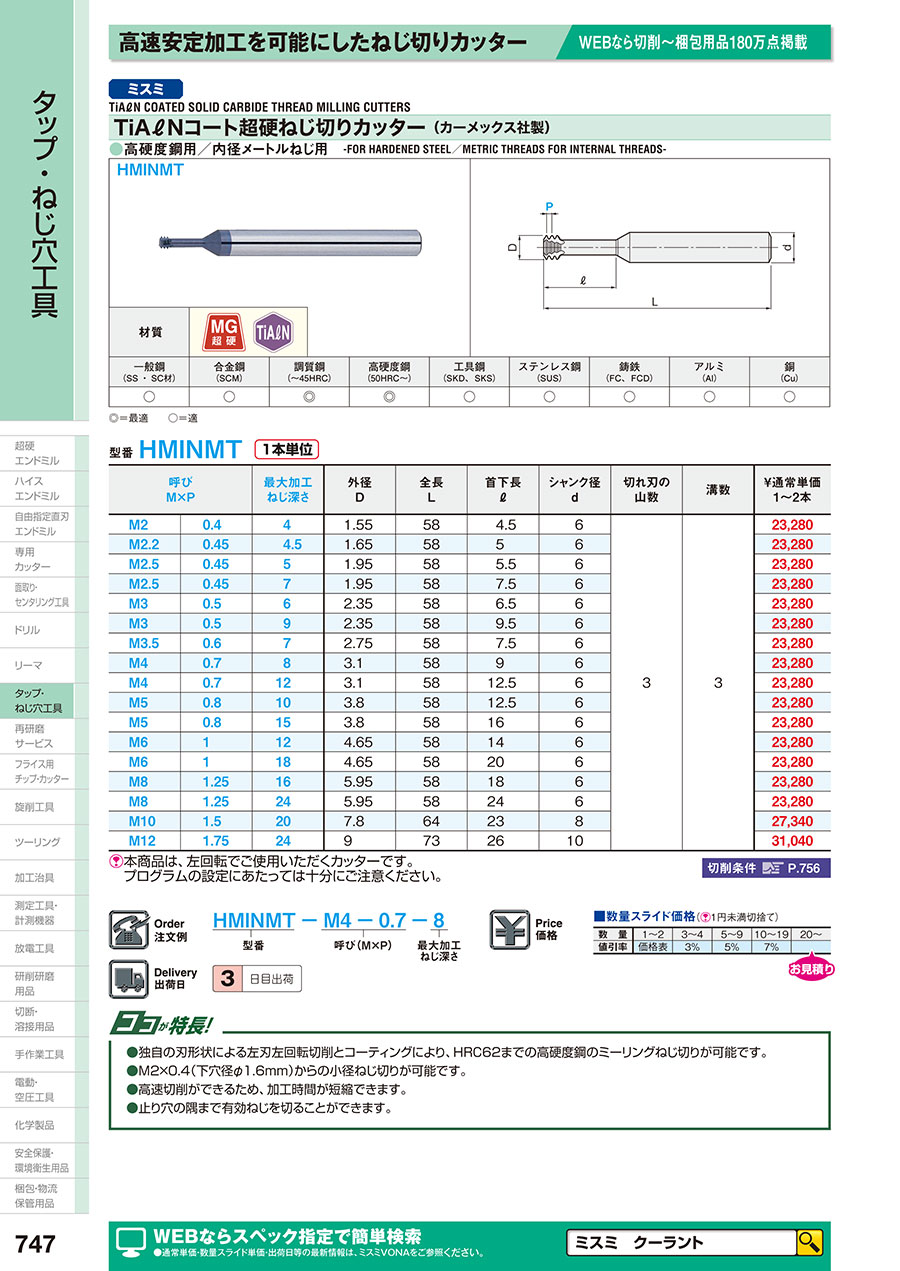

カタログ (見開き版)

現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

商品担当おすすめ

ミスミ
TiAlNコート超硬ねじ切りカッター内径メートルねじ用(カーメックス社製)
ミスミ
TiAlNコート超硬ねじ切りカッター内径メートルねじ用
MOLDINO(モルディノ・旧三菱日立ツール)
エポックDスレッドミル EDT-□.□□-□□-TH

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
