エポックスーパーハードタップ ESHT□-M□□-TH

製品特長・仕様

製品の基本仕様・特長

50HRC以上の焼入れ材を安定して加工。

熱処理後の一発加工により、工程短縮を実現。

切削時のトルクを最小限に抑える断面設計。切りくずを細かく分断でき、切りくず詰まりも回避出来ます。

耐熱性、耐摩耗性に優れたTHコーティング

エンドミル等で実績のあるTHコーティングをタップ専用にチューニング。

1ランク太いシャンクを採用

過酷な高硬度鋼のタップ加工に耐えるため、シャンク径を太く設計しました。
JISより1サイズ太いコレットで使用できます。

靭性を兼ね備えた超硬母材

折損や欠けに強い靭性のある超硬母材を採用。
加工時のトラブルを最小限に抑えます。

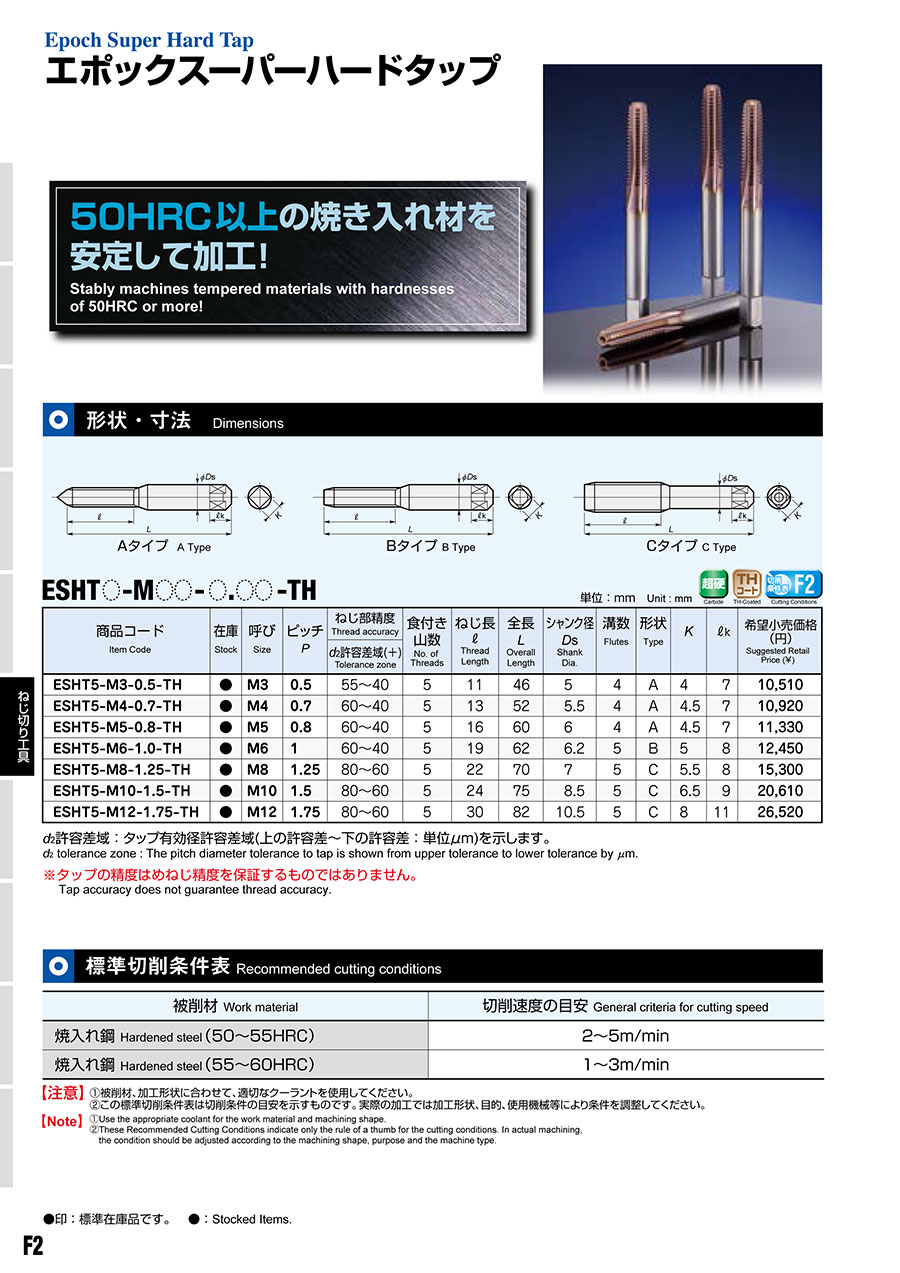

外形図

使用方法・使用事例

使用事例

従来品との性能比較 ～M8×P1.25～

切削条件
ワーク：SKD61（50HRC）
使用工具：M8×1.25
n=120min^-1（vc=3m/min）
vf=150mm/min
タップ深さ：16mm
下穴径：6.9mm
クーラント：水溶性
M/C（BT-50 タッピングホルダ使用）

推奨切削条件

推奨切削条件表

• 本切削条件はメーカー推奨条件をもとに被削材別（一般鋼、合金鋼、調質鋼、高硬度鋼、ステンレス鋼、アルミ、鋳鉄等）に回転数、送り速度、切込み量を記載したものです。
• 加工環境（工作機械、ツーリング等）によっても最適加工条件は変化しますので、加工状況（加工面、ビビり等）を確認して補正しながらご使用ください。

適用被削材

焼入れ鋼（50～55HRC）
焼入れ鋼（55～60HRC）

選定サポート情報

下穴推奨ドリル寸法

注意・禁止事項

1. 取扱上のご注意

• 工具をケース（梱包）から取り出す際は、工具の飛び出し、落下にご注意ください。特に工具刃部との接触には十分ご注意をお願いします。
• 鋭利な切れ刃を有する工具を取扱う際は、切れ刃を素手で直接触れないように注意してください。

2. 取付け時のご注意

• ご使用前に、工具の傷・割れ等の外観確認を行っていただき、コレットチャック等への取付けは確実に行ってください。
• ご使用中に、異常な振動等が発生した場合は、直ちに機械を停止させて、その振動の原因を取り除いてください。

3. 使用上のご注意

• 切削工具あるいは被削材の寸法・回転の方向は、あらかじめ確認しておいてください。
• 標準切削条件表の数値は、新しい作業の立上げの目安としてご利用ください。切込みが大きい場合、使用機械の剛性が小さい場合あるいは被加工物の性状に応じて切削条件を適正に調整してご使用ください。
• 切削工具材料は硬質の材料です。ご使用中に破損して飛散する場合があります。また、切りくずが飛散することがあります。これらの飛散物等は作業者を切傷させ、火傷あるいは目に入って負傷させる恐れがありますので、工具をご使用中はその周囲に安全カバーを取付け、保護めがね等の保護具を着用して安全な環境下での作業をお願いいたします。
• 切削中に発生する火花や、破損による発熱や、切りくずによる引火・火災の危険があります。引火や爆発の危険のあるところでは使用しないでください。不水溶性切削液をご使用される場合は防火対策を必ず行なってください。
• 工具を本来の目的以外にはご使用にならないでください。

4. 再研削時のご注意

• 再研削時期が不適当であると工具が破損する恐れがあります。適正な工具と交換するか、再研削を行ってください。
• 工具を再研削しますと粉塵が発生します。再研削時にはその周囲に安全カバーを取付け、保護めがね等の保護具を着用してください。
• 本製品には特定化学物質に指定されたコバルト及びその無機化合物が含まれています。再研削等の加工を加える場合は特定化学物質障害予防規則（特化則）に従った取扱いをしてください。
