ミスミ

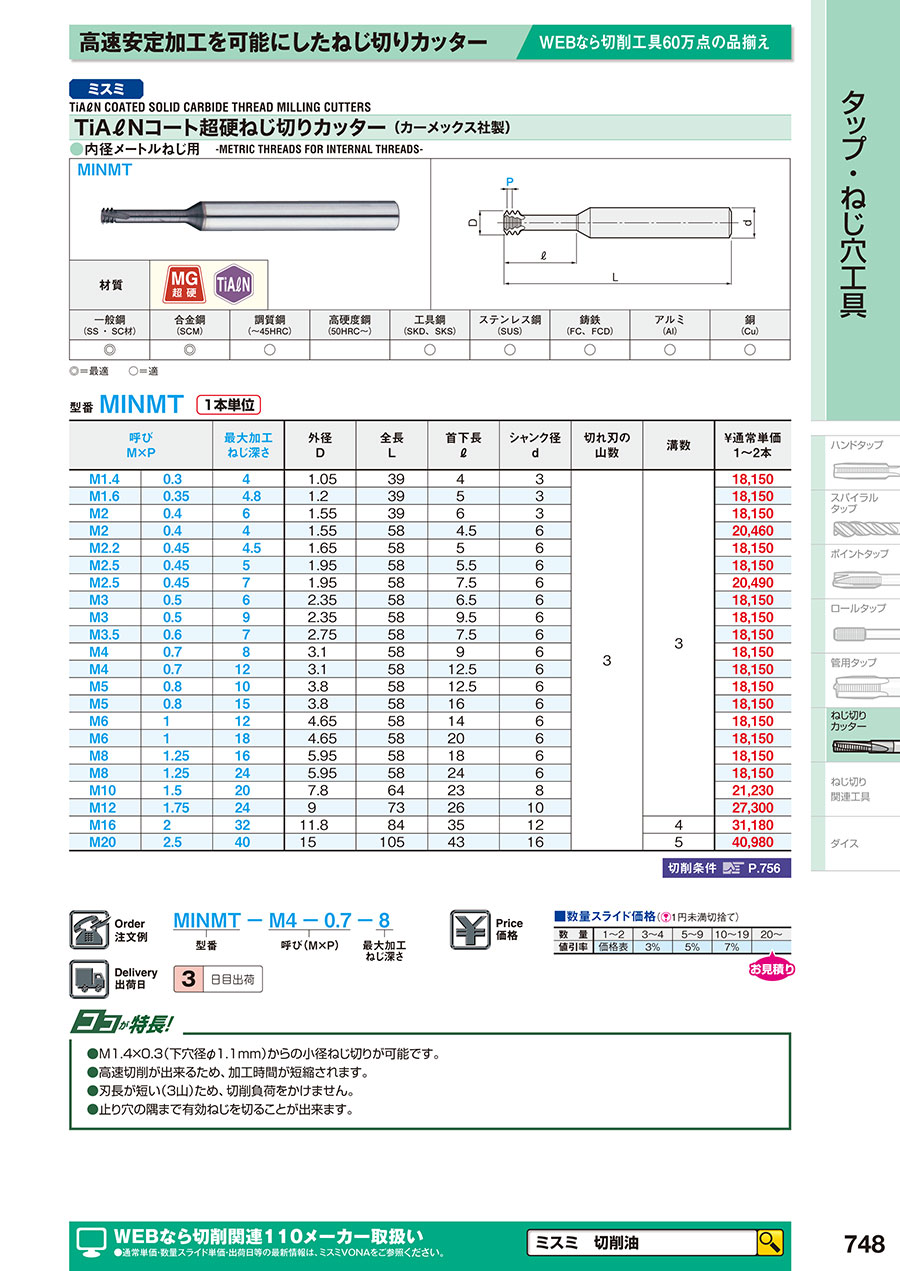

TiAlNコート超硬ねじ切りカッター内径メートルねじ用(カーメックス社製)

通常単価(税別): 19,400円～44,050円

税込単価: 21,340円～48,455円

通常出荷日：3日目

【特長】・M1.4×0.3（下穴径φ1.1mm）からの小径ねじ切りが可能・刃長が短い（3山）ため、切削...

詳細を確認

4.24.2

「CADデータ」、「CAM・工具管理ソフト用データ」のある商品を絞り込む場合は、絞り込み条件該当項目の希望データを選択してください。（一部データのご用意がない商品もございます。）
詳細は「切削工具データダウンロードサービス」ページからご確認ください。

よく一緒に見られています

ミスミ

TiAlNコート超硬ねじ切りカッター内径メートルねじ用

通常価格(税別)： 9,630円 (税込価格：10,593円)

通常出荷日：在庫品1日目

よく一緒に見られています

ミスミ

ＴｉＡｌＮコート超硬ねじ切りカッター高硬度鋼用/内径メートルねじ用

通常価格(税別)： 24,770円 (税込価格：27,247円)

通常出荷日：3 日目

未確定：候補が22型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品仕様
型番リスト
詳細情報
カタログ

商品仕様

納期

仕様・概要

●M1.4×0.3（下穴径φ1.1mm）からの小径ねじ切りが可能です。
●高速切削が出来るため、加工時間が短縮されます。
●刃長が短い（3山）ため、切削負荷をかけません。
●止り穴の隅まで有効ねじを切ることが出来ます。

■ねじ切りカッターCNCプログラムダウンロードサービス
[ ! ]製品のCNCプログラム（Gコード）をテキストファイルにて下記URLからダウンロードいただくことができます。
http://212.235.101.240/Milling

切削条件は、コチラをご覧ください。

型番リスト

表示件数

型番

呼び

ピッチ

全長

(mm)

首下長

(mm)

シャンク径

(mm)

外径

(mm)

溝数

最大加工ねじ深さ

(mm)

最小発注数量

M1.4	0.3	39	4	3	1.05	3	4	1個
M1.6	0.35	39	5	3	1.2	3	4.8	1個
M2	0.4	58	4.5	6	1.53	3	4	1個
M2	0.4	39	6	3	1.53	3	6	1個
M2.2	0.45	58	4.8	6	1.65	3	4.5	1個
M2.5	0.45	58	5.5	6	1.95	3	5	1個
M2.5	0.45	58	7.5	6	1.95	3	7.5	1個
M3	0.5	58	6.5	6	2.37	3	6	1個
M3	0.5	58	9.5	6	2.37	3	9	1個
M3.5	0.6	58	7.5	6	2.75	3	7	1個
M4	0.7	58	9	6	3.1	3	8	1個
M4	0.7	58	12.5	6	3.1	3	12	1個
M5	0.8	58	12.5	6	3.8	3	10	1個
M5	0.8	58	16	6	3.8	3	15	1個
M6	1	58	14	6	4.65	3	12	1個
M6	1	58	20	6	4.65	3	18	1個
M8	1.25	58	18	6	6	3	16	1個
M8	1.25	58	24	6	6	3	24	1個
M10	1.5	64	23	8	7.8	3	20	1個
M12	1.75	73	26	10	9	3	24	1個
M16	2	84	35	12	11.8	4	32	1個
M20	2.5	105	43	16	15	5	40	1個

通常単価(税別) (税込単価)	通常出荷日

19,400円 ( 21,340円 )	3日目
19,400円 ( 21,340円 )	3日目
21,710円 ( 23,881円 )	3日目
19,400円 ( 21,340円 )	3日目
19,400円 ( 21,340円 )	3日目
19,400円 ( 21,340円 )	3日目
21,740円 ( 23,914円 )	3日目
19,400円 ( 21,340円 )	3日目
19,400円 ( 21,340円 )	3日目
19,400円 ( 21,340円 )	3日目
19,400円 ( 21,340円 )	3日目
19,400円 ( 21,340円 )	3日目
19,400円 ( 21,340円 )	3日目
19,400円 ( 21,340円 )	3日目
19,400円 ( 21,340円 )	3日目
19,400円 ( 21,340円 )	3日目
19,400円 ( 21,340円 )	3日目
19,400円 ( 21,340円 )	3日目
22,670円 ( 24,937円 )	3日目
29,320円 ( 32,252円 )	3日目
33,530円 ( 36,883円 )	3日目
44,050円 ( 48,455円 )	3日目

詳細情報

基本情報

基本情報

【特長】
・M1.4×0.3（下穴径φ1.1mm）からの小径ねじ切りが可能
・刃長が短い（3山）ため、切削負荷を軽減
・止り穴の隅まで有効ねじ切削が可能

ご注意

「CADデータ」、「CAM・工具管理ソフト用データ」のある商品を絞り込む場合は、絞り込み条件該当項目の希望データを選択してください。（一部データのご用意がない商品もございます。）
詳細は「切削工具データダウンロードサービス」ページからご確認ください。

カタログ

商品TOP

カタログ (見開き版)

現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

商品担当おすすめ

ミスミ
TiAlNコート超硬ねじ切りカッター内径メートルねじ用
MOLDINO(モルディノ・旧三菱日立ツール)
エポックDスレッドミル EDT-□.□□-□□-TH
ミスミ
ＴｉＡｌＮコート超硬ねじ切りカッター高硬度鋼用/内径メートルねじ用

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
