ミスミ

TiAlNコート超硬ねじ切りカッター内径メートルねじ用

通常単価(税別): -

税込単価: -

通常出荷日：在庫品1日目～3日目一部当日出荷可能

高速安定加工が可能なTiAlNコート超硬のねじ切りカッターです。【特長】・止り穴、通り穴兼用で使用可能...

詳細を確認

3.83.8

「CADデータ」、「CAM・工具管理ソフト用データ」のある商品を絞り込む場合は、絞り込み条件該当項目の希望データを選択してください。（一部データのご用意がない商品もございます。）
詳細は「切削工具データダウンロードサービス」ページからご確認ください。

よく一緒に見られています

ミスミ

TiAlNコート超硬ねじ切りカッター内径メートルねじ用(カーメックス社製)

通常価格(税別)： 19,400円 (税込価格：21,340円)

通常出荷日：3 日目

よく一緒に見られています

ミスミ

ＴＳコート超硬ねじ切りカッター内径メートルねじ用

通常価格(税別)： 19,970円 (税込価格：21,967円)

通常出荷日：在庫品1日目

未確定：候補が30型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品仕様
型番リスト
詳細情報
カタログ

商品仕様

仕様・概要

●高速切削ができるため、加工時間が短縮できます。
●止り穴、通り穴兼用で使用できます。
●加工径の2倍の深さまで対応できます。（TAC-CTM）
●加工径の2.5倍の深さまで対応できます。（TAC-CTML）

ＴｉＡｌＮコート超硬ねじ切りカッター　内径メートルねじ用:関連画像

※上記条件表に記載の切削送りは、直線送りの際に適用される切削点での送り速度となります。
※ねじ切りの際は、工具とねじの呼び径半径比を考慮して減速させた条件を下記の算出式で求め使用してください。

F＝F0×（RM-r）/RM

F：NCに出力する送り速度（mm/min）
F0：条件表の送り速度（mm/min）
RM：ねじの呼び径の半径（mm）
r：工具半径（mm）

※工具の送り速度（mm/min）

F0＝ f×Z×N（D-d）

f：一刃あたりの送り（mm）
Z：刃数（溝数）
N：回転速度（min-1）
D：加工径（mm）
d：工具外径（mm）

型番リスト

表示件数

型番

呼び

ピッチ

全長

(mm)

シャンク径

(mm)

外径

(mm)

溝数

CAM・工具管理ソフト用データ

標準/追加工区分

シャンク逃がし-ZC

(mm)

外形図

CADデータ有無

ねじ長

ねじ長タイプ

最小発注数量

M3	0.5	57	6	2.2	3	-	追加工品	5 ～ 15	1	-	5	2Dタイプ	1個
M4	0.7	57	6	2.9	3	-	追加工品	5 ～ 15	1	-	7	2Dタイプ	1個
M5	0.8	57	6	3.8	3	-	追加工品	5 ～ 15	1	-	8	2Dタイプ	1個
M6	1	57	6	4.5	3	-	追加工品	5 ～ 15	1	-	13	2Dタイプ	1個
M8	1.25	65	6	6	3	-	追加工品	5 ～ 20	1	-	17.5	2Dタイプ	1個
M10	1.5	72	8	7.5	4	-	追加工品	5 ～ 20	1	-	21	2Dタイプ	1個
M12	1.75	80	10	9.5	4	-	追加工品	5 ～ 30	1	-	26.3	2Dタイプ	1個
M16	2	92	12	12	4	-	追加工品	5 ～ 30	1	-	34	2Dタイプ	1個
M20	2.5	105	16	16	5	-	追加工品	5 ～ 30	1	-	42.5	2Dタイプ	1個
M6	1	60	6	4.5	3	-	追加工品	5 ～ 15	1	-	16	2.5Dタイプ	1個
M8	1.25	69	6	6	3	-	追加工品	5 ～ 20	1	-	21.3	2.5Dタイプ	1個
M10	1.5	78	8	7.5	4	-	追加工品	5 ～ 20	1	-	27	2.5Dタイプ	1個
M12	1.75	85	10	9.5	4	-	追加工品	5 ～ 30	1	-	31.5	2.5Dタイプ	1個
M16	2	100	12	12	4	-	追加工品	5 ～ 30	1	-	42	2.5Dタイプ	1個
M20	2.5	115	16	16	5	-	追加工品	5 ～ 30	1	-	52.5	2.5Dタイプ	1個
M3	0.5	57	6	2.2	3	tebis / Zoller	標準品	-	-	2D/3D	5	2Dタイプ	1個
M4	0.7	57	6	2.9	3	tebis / Zoller	標準品	-	-	2D/3D	7	2Dタイプ	1個
M5	0.8	57	6	3.8	3	tebis / Zoller	標準品	-	-	2D/3D	8	2Dタイプ	1個
M6	1	57	6	4.5	3	tebis / Zoller	標準品	-	-	2D/3D	13	2Dタイプ	1個
M8	1.25	65	6	6	3	tebis / Zoller	標準品	-	-	2D/3D	17.5	2Dタイプ	1個
M10	1.5	72	8	7.5	4	tebis / Zoller	標準品	-	-	2D/3D	21	2Dタイプ	1個
M12	1.75	80	10	9.5	4	tebis / Zoller	標準品	-	-	2D/3D	26.3	2Dタイプ	1個
M16	2	92	12	12	4	tebis / Zoller	標準品	-	-	2D/3D	34	2Dタイプ	1個
M20	2.5	105	16	16	5	tebis / Zoller	標準品	-	-	2D/3D	42.5	2Dタイプ	1個
M6	1	60	6	4.5	3	tebis / Zoller	標準品	-	-	2D/3D	16	2.5Dタイプ	1個
M8	1.25	69	6	6	3	tebis / Zoller	標準品	-	-	2D/3D	21.3	2.5Dタイプ	1個
M10	1.5	78	8	7.5	4	tebis / Zoller	標準品	-	-	2D/3D	27	2.5Dタイプ	1個
M12	1.75	85	10	9.5	4	tebis / Zoller	標準品	-	-	2D/3D	31.5	2.5Dタイプ	1個
M16	2	100	12	12	4	tebis / Zoller	標準品	-	-	2D/3D	42	2.5Dタイプ	1個
M20	2.5	115	16	16	5	tebis / Zoller	標準品	-	-	2D/3D	52.5	2.5Dタイプ	1個

通常単価(税別) (税込単価)	通常出荷日

- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	2日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
9,630円 ( 10,593円 )	在庫品1日目当日出荷可能
9,630円 ( 10,593円 )	在庫品1日目当日出荷可能
9,630円 ( 10,593円 )	在庫品1日目当日出荷可能
9,630円 ( 10,593円 )	在庫品1日目当日出荷可能
10,970円 ( 12,067円 )	在庫品1日目当日出荷可能
12,220円 ( 13,442円 )	在庫品1日目当日出荷可能
15,600円 ( 17,160円 )	在庫品1日目当日出荷可能
20,890円 ( 22,979円 )	在庫品1日目当日出荷可能
27,010円 ( 29,711円 )	在庫品1日目当日出荷可能
10,580円 ( 11,638円 )	在庫品1日目当日出荷可能
12,050円 ( 13,255円 )	在庫品1日目当日出荷可能
13,410円 ( 14,751円 )	在庫品1日目当日出荷可能
17,190円 ( 18,909円 )	在庫品1日目当日出荷可能
22,920円 ( 25,212円 )	在庫品1日目当日出荷可能
30,010円 ( 33,011円 )	在庫品1日目当日出荷可能

詳細情報

基本情報

基本情報

高速安定加工が可能なTiAlNコート超硬のねじ切りカッターです。
【特長】
・止り穴、通り穴兼用で使用可能。
・右ねじ、左ねじの両方に対応。
【仕様】
・ねじ種類：メートル
・工具材質：超硬
・コーティング：TiAlN

ご注意

「CADデータ」、「CAM・工具管理ソフト用データ」のある商品を絞り込む場合は、絞り込み条件該当項目の希望データを選択してください。（一部データのご用意がない商品もございます。）
詳細は「切削工具データダウンロードサービス」ページからご確認ください。

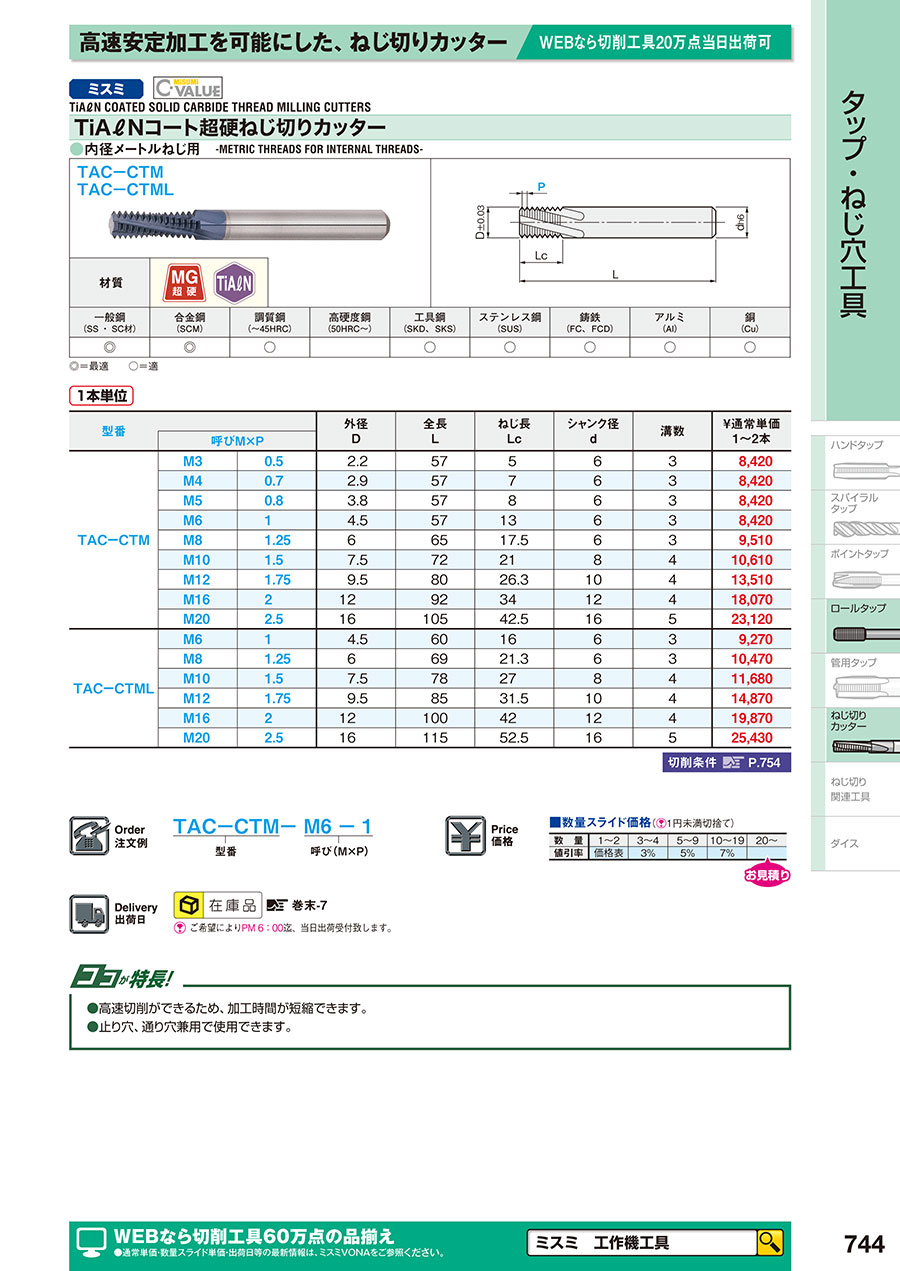

カタログ

商品TOP

カタログ (見開き版)

現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

商品担当おすすめ

ミスミ
TiAlNコート超硬ねじ切りカッター内径メートルねじ用(カーメックス社製)
MOLDINO(モルディノ・旧三菱日立ツール)
エポックDスレッドミル EDT-□.□□-□□-TH
オーエスジー
プラネットカッタシリーズ NCプラネットカッタ WX-PNC

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

TiAlNコート超硬ねじ切りカッター内径メートルねじ用のレビュー

3.8平均満足度：3.89件のレビュー

星5
33%
星4
44%
星3
11%
星2
0%
星1
11%

M16ネジ切

満足度：1.02018/02/28

CNCプログラムダウンロードを利用しようとしたがまともなプログラムが出てこない。サポートに問い合わせをしてもまともな対応...もっと読む

9人が参考にしています。

SKD61の生材料へのねじ切り加工

満足度：4.02018/01/22

熱間金型鋼でも問題なくネジ加工ができます。下穴の管理をしっかりしないと、折損につながるので注意が必要です。

4人が参考にしています。

部品加工に使用しています

満足度：5.02023/03/23

製作を依頼された部品加工に使用しています。加工材S50Cにネジ加工をしています。マシニングセンターにセットし、プログラム...もっと読む

2人が参考にしています。

ネジキリ

満足度：3.02019/11/04

結構昔に買いましたが、いまだに削れてます。工具径補正を入れれば拡大できるので便利です。O●Gより安いし。

2人が参考にしています。

Mねじ

満足度：5.02018/05/08

樹脂とアルミのネジ切りに使用。通常はタップでネジ切り加工をしていますが、加工機によってリジット加工が出来ないのでこち...もっと読む

1人が参考にしています。

9件全て見る

よくあるご質問（FAQ）

Qプログラムでは一発での加工になっているが、被削材NAK55でもできるか？

被削材NAK55でしたら、切込みを2回に分ける加工をお勧め致します。

QM20でピッチ1ｍｍの深さ40程度のねじを切りたい

M20のピッチ１ｍｍの超硬ねじ切りカッターは御座いませんので、ピッチ１ｍｍのカッターにてM20外径のプログラムを組んで下さい。

Qねじ切りカッター　TAC-CTM-M10-1.5にて、M33相当のネジ穴を掘りたい。NCコード生成ソフトをダウンロードし、使用したが下穴内側で空回りして切り込まない。下穴はφ31.5。

呼び寸法（M）10の値の代わりに、33を入力してコード生成してください。

その他のよくあるご質問（1件）を見る
