ミスミ

ＴｉＡｌＮコート超硬ドリルウェーブ切刃/スタブ

通常単価(税別): 2,870円～13,150円

税込単価: 3,157円～14,465円

通常出荷日：在庫品1日目当日出荷可能

【特長】・ウェーブ切刃の採用により、抜群の切れ味と強度を実現し、切りくず排出も促進・スリーレーキ＋R形...

詳細を確認

4.44.4

ドリルでの穴あけ加工に先だって、穴あけ箇所にセンタードリルなどでセンター穴（小さな下穴）をあけてください。センター穴加工を行わずにドリルで穴あけ加工を行うと穴あけ位置の精度が低下するなどの問題が発生します。
「CADデータ」、「CAM・工具管理ソフト用データ」のある商品を絞り込む場合は、絞り込み条件該当項目の希望データを選択してください。（一部データのご用意がない商品もございます。）
詳細は「切削工具データダウンロードサービス」ページからご確認ください。

詳細を確認

よく一緒に見られています

ミスミ

ＴｉＡｌＮコート超硬ドリルスタブ

通常価格(税別)： 1,640円 (税込価格：1,804円)

通常出荷日：在庫品1日目

よく一緒に見られています

ミスミ

ＴｉＡｌＮコート超硬ドリルレギュラー

通常価格(税別)： 1,710円 (税込価格：1,881円)

通常出荷日：在庫品1日目

未確定：候補が96型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品仕様
型番リスト
詳細情報
カタログ

商品仕様

納期

仕様・概要

●ウェーブ切刃の採用により、抜群の切れ味と強度を実現し、切りくず排出も促進させます。
●スリーレーキ＋R形シンニングを施すことにより、高い求心性を発揮します。
●耐久性を高めるため、TAC−ESDBAに比べ芯厚を大きくしています。

ＴｉＡｌＮコート超硬ドリル　ウェーブ切刃／スタブ:関連画像

推奨切削条件

型番 TAC-RFESDB

切削速度、回転速度、送り量

切削加工時、異常な振動・異音が生じた場合は切削条件を調整してください。

被削材	切削速度 V（m/min）	N=回転速度（min^-1） f=1回転当たりの送り量（mm/rev）
被削材	切削速度 V（m/min）	直径D=3	4	5	6	8	10	13
一般鋼（SS・SC材）	60～80	N=6370 f=0.06	4780 0.1	3820 0.1	3180 0.12	2390 0.16	1910 0.2	1470 0.21
合金工具鋼（SUJ 2、SKD11、SKD12）	40～60	N=4250 f=0.06	3180 0.1	2550 0.1	2120 0.12	1590 0.16	1270 0.2	980 0.21
ステンレス鋼（SUS303、SUS304、SUS416）	25～35	N=2650 f=0.055	1990 0.08	1590 0.08	1330 0.095	1000 0.125	800 0.16	610 0.17
調質鋼（40～48HRC）	20～30	N=2120 f=0.055	1590 0.08	1270 0.08	1060 0.095	800 0.125	640 0.16	490 0.17

切りくずの排出が良好でない場合には、排出状況に応じ、適宜ステップ加工を行ってください。

型番リスト

表示件数

型番

ドリル径(刃径)

(mm)

溝長

(mm)

全長

(mm)

シャンク径・MT No

直径公差

(mm)

シャンク径公差

(mm)

最小発注数量

3	20	66	6	0～-0.010	0～-0.008	1個
3.1	20	66	6	0～-0.012	0～-0.008	1個
3.2	20	66	6	0～-0.012	0～-0.008	1個
3.3	20	66	6	0～-0.012	0～-0.008	1個
3.4	20	66	6	0～-0.012	0～-0.008	1個
3.5	20	66	6	0～-0.012	0～-0.008	1個
3.6	20	66	6	0～-0.012	0～-0.008	1個
3.7	20	66	6	0～-0.012	0～-0.008	1個
3.8	24	66	6	0～-0.012	0～-0.008	1個
3.9	24	66	6	0～-0.012	0～-0.008	1個
4	24	66	6	0～-0.012	0～-0.008	1個
4.1	24	66	6	0～-0.012	0～-0.008	1個
4.2	24	66	6	0～-0.012	0～-0.008	1個
4.3	24	66	6	0～-0.012	0～-0.008	1個
4.4	24	66	6	0～-0.012	0～-0.008	1個
4.5	24	66	6	0～-0.012	0～-0.008	1個
4.6	24	66	6	0～-0.012	0～-0.008	1個
4.7	24	66	6	0～-0.012	0～-0.008	1個
4.8	28	66	6	0～-0.012	0～-0.008	1個
4.9	28	66	6	0～-0.012	0～-0.008	1個
5	28	66	6	0～-0.012	0～-0.008	1個
5.1	28	66	6	0～-0.012	0～-0.008	1個
5.2	28	66	6	0～-0.012	0～-0.008	1個
5.3	28	66	6	0～-0.012	0～-0.008	1個
5.4	28	66	6	0～-0.012	0～-0.008	1個
5.5	28	66	6	0～-0.012	0～-0.008	1個
5.6	28	66	6	0～-0.012	0～-0.008	1個
5.7	28	66	6	0～-0.012	0～-0.008	1個
5.8	28	66	6	0～-0.012	0～-0.008	1個
5.9	28	66	6	0～-0.012	0～-0.008	1個
6	28	66	6	0～-0.012	0～-0.008	1個
6.1	34	79	8	0～-0.015	0～-0.009	1個
6.2	34	79	8	0～-0.015	0～-0.009	1個
6.3	34	79	8	0～-0.015	0～-0.009	1個
6.4	34	79	8	0～-0.015	0～-0.009	1個
6.5	34	79	8	0～-0.015	0～-0.009	1個
6.6	34	79	8	0～-0.015	0～-0.009	1個
6.7	34	79	8	0～-0.015	0～-0.009	1個
6.8	34	79	8	0～-0.015	0～-0.009	1個
6.9	34	79	8	0～-0.015	0～-0.009	1個
7	34	79	8	0～-0.015	0～-0.009	1個
7.1	41	79	8	0～-0.015	0～-0.009	1個
7.2	41	79	8	0～-0.015	0～-0.009	1個
7.3	41	79	8	0～-0.015	0～-0.009	1個
7.4	41	79	8	0～-0.015	0～-0.009	1個
7.5	41	79	8	0～-0.015	0～-0.009	1個
7.6	41	79	8	0～-0.015	0～-0.009	1個
7.7	41	79	8	0～-0.015	0～-0.009	1個
7.8	41	79	8	0～-0.015	0～-0.009	1個
7.9	41	79	8	0～-0.015	0～-0.009	1個
8	41	79	8	0～-0.015	0～-0.009	1個
8.1	47	89	10	0～-0.015	0～-0.009	1個
8.2	47	89	10	0～-0.015	0～-0.009	1個
8.3	47	89	10	0～-0.015	0～-0.009	1個
8.4	47	89	10	0～-0.015	0～-0.009	1個
8.5	47	89	10	0～-0.015	0～-0.009	1個
8.6	47	89	10	0～-0.015	0～-0.009	1個
8.7	47	89	10	0～-0.015	0～-0.009	1個
8.8	47	89	10	0～-0.015	0～-0.009	1個
8.9	47	89	10	0～-0.015	0～-0.009	1個

通常単価(税別) (税込単価)	通常出荷日

2,870円 ( 3,157円 )	在庫品1日目当日出荷可能
3,340円 ( 3,674円 )	在庫品1日目当日出荷可能
3,340円 ( 3,674円 )	在庫品1日目当日出荷可能
3,590円 ( 3,949円 )	在庫品1日目当日出荷可能
3,330円 ( 3,663円 )	在庫品1日目当日出荷可能
3,250円 ( 3,575円 )	在庫品1日目当日出荷可能
3,580円 ( 3,938円 )	在庫品1日目当日出荷可能
3,500円 ( 3,850円 )	在庫品1日目当日出荷可能
3,550円 ( 3,905円 )	在庫品1日目当日出荷可能
3,510円 ( 3,861円 )	在庫品1日目当日出荷可能
3,250円 ( 3,575円 )	在庫品1日目当日出荷可能
3,800円 ( 4,180円 )	在庫品1日目当日出荷可能
3,920円 ( 4,312円 )	在庫品1日目当日出荷可能
3,960円 ( 4,356円 )	在庫品1日目当日出荷可能
3,730円 ( 4,103円 )	在庫品1日目当日出荷可能
3,680円 ( 4,048円 )	在庫品1日目当日出荷可能
3,950円 ( 4,345円 )	在庫品1日目当日出荷可能
3,980円 ( 4,378円 )	在庫品1日目当日出荷可能
3,940円 ( 4,334円 )	在庫品1日目当日出荷可能
3,950円 ( 4,345円 )	在庫品1日目当日出荷可能
3,770円 ( 4,147円 )	在庫品1日目当日出荷可能
4,370円 ( 4,807円 )	在庫品1日目当日出荷可能
4,230円 ( 4,653円 )	在庫品1日目当日出荷可能
4,270円 ( 4,697円 )	在庫品1日目当日出荷可能
4,310円 ( 4,741円 )	在庫品1日目当日出荷可能
4,210円 ( 4,631円 )	在庫品1日目当日出荷可能
4,450円 ( 4,895円 )	在庫品1日目当日出荷可能
4,500円 ( 4,950円 )	在庫品1日目当日出荷可能
4,700円 ( 5,170円 )	在庫品1日目当日出荷可能
4,500円 ( 4,950円 )	在庫品1日目当日出荷可能
4,180円 ( 4,598円 )	在庫品1日目当日出荷可能
5,280円 ( 5,808円 )	在庫品1日目当日出荷可能
5,600円 ( 6,160円 )	在庫品1日目当日出荷可能
5,280円 ( 5,808円 )	在庫品1日目当日出荷可能
5,280円 ( 5,808円 )	在庫品1日目当日出荷可能
5,600円 ( 6,160円 )	在庫品1日目当日出荷可能
5,530円 ( 6,083円 )	在庫品1日目当日出荷可能
5,530円 ( 6,083円 )	在庫品1日目当日出荷可能
5,850円 ( 6,435円 )	在庫品1日目当日出荷可能
5,460円 ( 6,006円 )	在庫品1日目当日出荷可能
5,850円 ( 6,435円 )	在庫品1日目当日出荷可能
5,860円 ( 6,446円 )	在庫品1日目当日出荷可能
5,750円 ( 6,325円 )	在庫品1日目当日出荷可能
5,860円 ( 6,446円 )	在庫品1日目当日出荷可能
4,270円 ( 4,697円 )	在庫品1日目当日出荷可能
5,750円 ( 6,325円 )	在庫品1日目当日出荷可能
6,010円 ( 6,611円 )	在庫品1日目当日出荷可能
6,120円 ( 6,732円 )	在庫品1日目当日出荷可能
5,940円 ( 6,534円 )	在庫品1日目当日出荷可能
5,870円 ( 6,457円 )	在庫品1日目当日出荷可能
5,810円 ( 6,391円 )	在庫品1日目当日出荷可能
7,410円 ( 8,151円 )	在庫品1日目当日出荷可能
5,850円 ( 6,435円 )	在庫品1日目当日出荷可能
7,410円 ( 8,151円 )	在庫品1日目当日出荷可能
7,610円 ( 8,371円 )	在庫品1日目当日出荷可能
7,200円 ( 7,920円 )	在庫品1日目当日出荷可能
7,660円 ( 8,426円 )	在庫品1日目当日出荷可能
7,660円 ( 8,426円 )	在庫品1日目当日出荷可能
7,450円 ( 8,195円 )	在庫品1日目当日出荷可能
7,860円 ( 8,646円 )	在庫品1日目当日出荷可能

基本情報

基本情報

【特長】
・ウェーブ切刃の採用により、抜群の切れ味と強度を実現し、切りくず排出も促進
・スリーレーキ＋R形シンニングを施すことにより、高い求心性を発揮
・耐久性を高めるため、TAC－ESDBAに比べ芯厚を大きく設計
・再研磨可能。ご利用手順・対応範囲・価格・納期などは「再研磨サービス」専用ページをご確認ください。

ご注意

ドリルでの穴あけ加工に先だって、穴あけ箇所にセンタードリルなどでセンター穴（小さな下穴）をあけてください。センター穴加工を行わずにドリルで穴あけ加工を行うと穴あけ位置の精度が低下するなどの問題が発生します。
「CADデータ」、「CAM・工具管理ソフト用データ」のある商品を絞り込む場合は、絞り込み条件該当項目の希望データを選択してください。（一部データのご用意がない商品もございます。）
詳細は「切削工具データダウンロードサービス」ページからご確認ください。

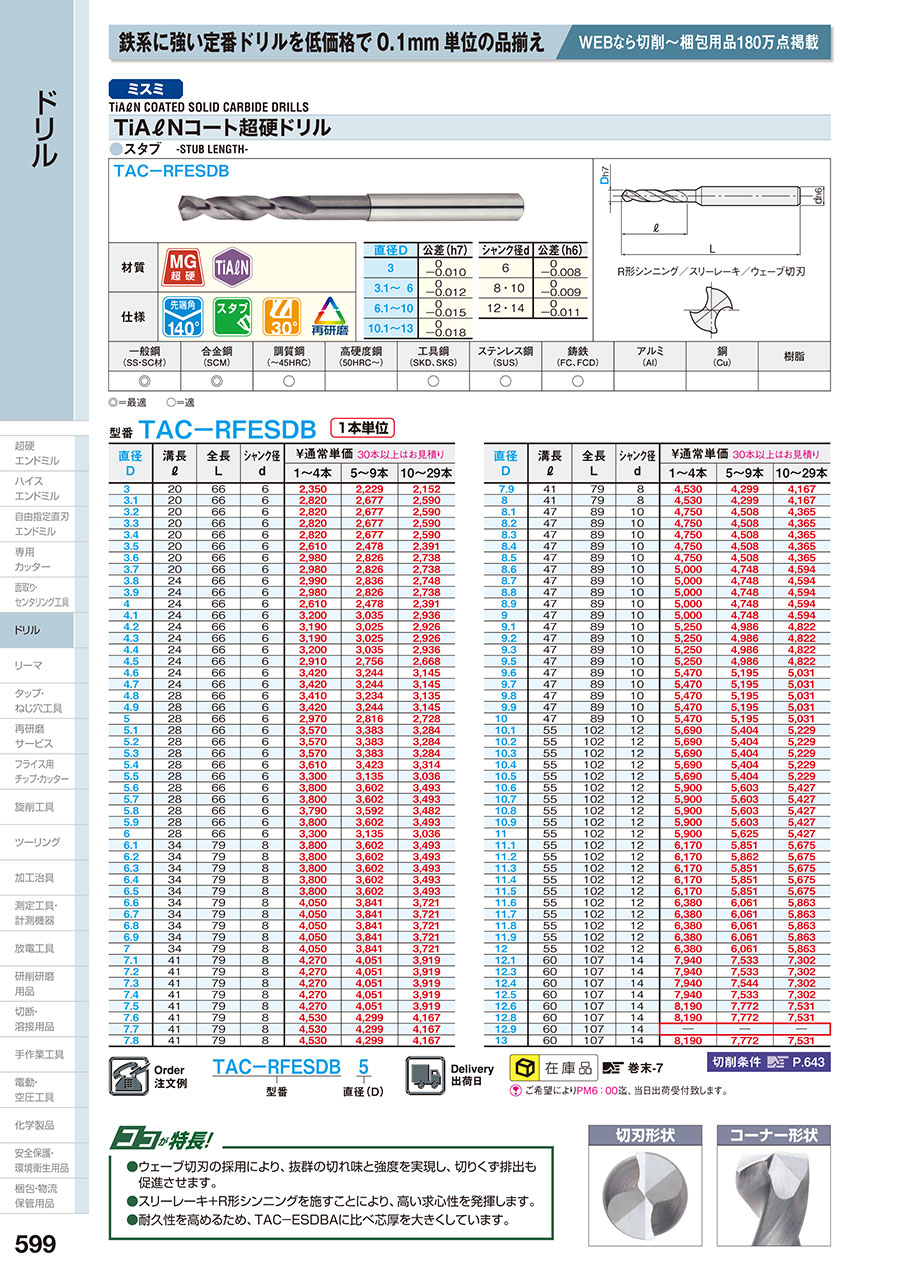

カタログ

商品TOP

カタログ (見開き版)

現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
