ミスミ

ＴＳコート超硬ドリル高硬度鋼加工用/スタブタイプ/レギュラー

通常単価(税別): 4,240円～15,770円

税込単価: 4,664円～17,347円

通常出荷日：在庫品1日目当日出荷可能

【特長】・浅穴加工に適したスタブタイプと標準的な溝長のレギュラータイプ。・弱ネジレと高い芯厚により工具...

詳細を確認

44.0

ドリルでの穴あけ加工に先だって、穴あけ箇所にセンタードリルなどでセンター穴（小さな下穴）をあけてください。センター穴加工を行わずにドリルで穴あけ加工を行うと穴あけ位置の精度が低下するなどの問題が発生します。
「CADデータ」、「CAM・工具管理ソフト用データ」のある商品を絞り込む場合は、絞り込み条件該当項目の希望データを選択してください。（一部データのご用意がない商品もございます。）
詳細は「切削工具データダウンロードサービス」ページからご確認ください。

詳細を確認

よく一緒に見られています

ミスミ

ＴｉＡｌＮコート超硬ドリルレギュラー

通常価格(税別)： 1,710円 (税込価格：1,881円)

通常出荷日：在庫品1日目

よく一緒に見られています

ミスミ

ＴＳコート超硬ドリル高硬度鋼加工用/ストレートシャンク/スタブ/レギュラー

通常価格(税別)： 3,850円 (税込価格：4,235円)

通常出荷日：在庫品1日目

未確定：候補が52型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品仕様
型番リスト
詳細情報
カタログ

商品仕様

納期

仕様・概要

●従来皮膜を大きく上回る耐酸化性・硬度を持つTSコートにより長寿命を実現、高速切削に最適です。
●弱ネジレと高い芯厚により工具の剛性を高めています。
●直線切刃の採用により、抜群の強度を実現します。
●HRC40〜60の高硬度鋼加工に最適です。

ＴＳコート高硬度鋼加工用超硬ドリル　スタブタイプ・レギュラー:関連画像

推奨切削条件

型番 TSC-XESDR / TSC-XESDM

被削材	高硬度鋼（40HRC～55HRC）		高硬度鋼（55HRC～60HRC）		高硬度鋼（60HRC～65HRC）
切削速度	35～45（m/min）		20～30（m/min）		15～25（m/min）
直径D	送り量（mm/rev）	回転速度（min^-1）	送り量（mm/rev）	回転速度（min^-1）	送り量（mm/rev）	回転速度（min^-1）
3	0.04	3720	0.03	2120	0.02	1590
4	0.05	2790	0.04	1590	0.03	1190
5	0.05	2230	0.04	1270	0.03	960
6	0.06	1860	0.05	1060	0.04	800
8	0.08	1390	0.06	800	0.05	600
10	0.10	1110	0.08	640	0.05	480
13	0.10	860	0.08	490	0.05	370

切りくずの排出が良好でない場合には、排出状況に応じ、適宜ステップ加工を行ってください。

型番リスト

表示件数

型番

ドリル径(刃径)

(mm)

溝長

(mm)

全長

(mm)

シャンク径・MT No

直径公差

(mm)

シャンク径公差

(mm)

最小発注数量

3	28	66	6	0～-0.014	0～-0.008	1個
3.3	28	66	6	0～-0.018	0～-0.008	1個
3.5	28	66	6	0～-0.018	0～-0.008	1個
4	36	74	6	0～-0.018	0～-0.008	1個
4.2	36	74	6	0～-0.018	0～-0.008	1個
4.5	36	74	6	0～-0.018	0～-0.008	1個
5	44	82	6	0～-0.018	0～-0.008	1個
5.5	44	82	6	0～-0.018	0～-0.008	1個
6	44	82	6	0～-0.018	0～-0.008	1個
6.5	53	91	8	0～-0.022	0～-0.009	1個
6.8	53	91	8	0～-0.022	0～-0.009	1個
7	53	91	8	0～-0.022	0～-0.009	1個
8	53	91	8	0～-0.022	0～-0.009	1個
8.5	61	103	10	0～-0.022	0～-0.009	1個
9	61	103	10	0～-0.022	0～-0.009	1個
10	61	103	10	0～-0.022	0～-0.009	1個
10.3	71	118	12	0～-0.027	0～-0.011	1個
11	71	118	12	0～-0.027	0～-0.011	1個
12	71	118	12	0～-0.027	0～-0.011	1個
3	20	62	6	0～-0.014	0～-0.008	1個
3.2	20	62	6	0～-0.018	0～-0.008	1個
3.3	20	62	6	0～-0.018	0～-0.008	1個
3.5	20	62	6	0～-0.018	0～-0.008	1個
3.8	22	62	6	0～-0.018	0～-0.008	1個
4	24	66	6	0～-0.018	0～-0.008	1個
4.2	24	66	6	0～-0.018	0～-0.008	1個
4.5	24	66	6	0～-0.018	0～-0.008	1個
5	28	66	6	0～-0.018	0～-0.008	1個
5.3	28	66	6	0～-0.018	0～-0.008	1個
5.5	28	66	6	0～-0.018	0～-0.008	1個
6	28	66	6	0～-0.018	0～-0.008	1個
6.5	30	79	8	0～-0.022	0～-0.009	1個
6.8	34	79	8	0～-0.022	0～-0.009	1個
7	34	79	8	0～-0.022	0～-0.009	1個
7.3	34	79	8	0～-0.022	0～-0.009	1個
7.5	34	79	8	0～-0.022	0～-0.009	1個
7.8	41	79	8	0～-0.022	0～-0.009	1個
8	41	79	8	0～-0.022	0～-0.009	1個
8.3	47	89	10	0～-0.022	0～-0.009	1個
8.5	47	89	10	0～-0.022	0～-0.009	1個
8.8	47	89	10	0～-0.022	0～-0.009	1個
9	47	89	10	0～-0.022	0～-0.009	1個
9.3	47	89	10	0～-0.022	0～-0.009	1個
9.5	47	89	10	0～-0.022	0～-0.009	1個
10	47	89	10	0～-0.022	0～-0.009	1個
10.3	50	102	12	0～-0.027	0～-0.011	1個
10.5	50	102	12	0～-0.027	0～-0.011	1個
10.8	50	102	12	0～-0.027	0～-0.011	1個
11.5	55	102	12	0～-0.027	0～-0.011	1個
12	55	102	12	0～-0.027	0～-0.011	1個
12.5	55	112	14	0～-0.027	0～-0.011	1個
13	60	112	14	0～-0.027	0～-0.011	1個

通常単価(税別) (税込単価)	通常出荷日

4,580円 ( 5,038円 )	在庫品1日目当日出荷可能
5,350円 ( 5,885円 )	在庫品1日目当日出荷可能
5,480円 ( 6,028円 )	在庫品1日目当日出荷可能
5,200円 ( 5,720円 )	在庫品1日目当日出荷可能
6,400円 ( 7,040円 )	在庫品1日目当日出荷可能
6,060円 ( 6,666円 )	在庫品1日目当日出荷可能
6,090円 ( 6,699円 )	在庫品1日目当日出荷可能
8,290円 ( 9,119円 )	在庫品1日目当日出荷可能
8,880円 ( 9,768円 )	在庫品1日目当日出荷可能
11,180円 ( 12,298円 )	在庫品1日目当日出荷可能
9,860円 ( 10,846円 )	在庫品1日目当日出荷可能
7,660円 ( 8,426円 )	在庫品1日目当日出荷可能
10,260円 ( 11,286円 )	在庫品1日目当日出荷可能
12,530円 ( 13,783円 )	在庫品1日目当日出荷可能
11,210円 ( 12,331円 )	在庫品1日目当日出荷可能
12,470円 ( 13,717円 )	在庫品1日目当日出荷可能
15,770円 ( 17,347円 )	在庫品1日目当日出荷可能
13,440円 ( 14,784円 )	在庫品1日目当日出荷可能
14,430円 ( 15,873円 )	在庫品1日目当日出荷可能
4,240円 ( 4,664円 )	在庫品1日目当日出荷可能
5,310円 ( 5,841円 )	在庫品1日目当日出荷可能
5,310円 ( 5,841円 )	在庫品1日目当日出荷可能
5,070円 ( 5,577円 )	在庫品1日目当日出荷可能
5,550円 ( 6,105円 )	在庫品1日目当日出荷可能
4,720円 ( 5,192円 )	在庫品1日目当日出荷可能
6,300円 ( 6,930円 )	在庫品1日目当日出荷可能
6,010円 ( 6,611円 )	在庫品1日目当日出荷可能
6,050円 ( 6,655円 )	在庫品1日目当日出荷可能
7,950円 ( 8,745円 )	在庫品1日目当日出荷可能
7,600円 ( 8,360円 )	在庫品1日目当日出荷可能
7,250円 ( 7,975円 )	在庫品1日目当日出荷可能
8,170円 ( 8,987円 )	在庫品1日目当日出荷可能
8,970円 ( 9,867円 )	在庫品1日目当日出荷可能
7,610円 ( 8,371円 )	在庫品1日目当日出荷可能
9,370円 ( 10,307円 )	在庫品1日目当日出荷可能
8,950円 ( 9,845円 )	在庫品1日目当日出荷可能
9,910円 ( 10,901円 )	在庫品1日目当日出荷可能
8,400円 ( 9,240円 )	在庫品1日目当日出荷可能
10,320円 ( 11,352円 )	在庫品1日目当日出荷可能
9,860円 ( 10,846円 )	在庫品1日目当日出荷可能
10,730円 ( 11,803円 )	在庫品1日目当日出荷可能
9,090円 ( 9,999円 )	在庫品1日目当日出荷可能
11,620円 ( 12,782円 )	在庫品1日目当日出荷可能
11,100円 ( 12,210円 )	在庫品1日目当日出荷可能
10,210円 ( 11,231円 )	在庫品1日目当日出荷可能
12,580円 ( 13,838円 )	在庫品1日目当日出荷可能
12,030円 ( 13,233円 )	在庫品1日目当日出荷可能
13,000円 ( 14,300円 )	在庫品1日目当日出荷可能
12,950円 ( 14,245円 )	在庫品1日目当日出荷可能
11,840円 ( 13,024円 )	在庫品1日目当日出荷可能
13,340円 ( 14,674円 )	在庫品1日目当日出荷可能
12,100円 ( 13,310円 )	在庫品1日目当日出荷可能

詳細情報

基本情報

基本情報

【特長】
・浅穴加工に適したスタブタイプと標準的な溝長のレギュラータイプ。
・弱ネジレと高い芯厚により工具の剛性を向上。
・直線切刃の採用により、抜群の強度を実現。
・HRC40～60の高硬度鋼加工に最適。
・高い耐酸化性、高い耐熱性、高硬度の特性を持つTSコーティング（シリコン系）により、長寿命化を実現。被膜特性により高速加工やドライ加工で効果を発揮。
・再研磨可能。ご利用手順・対応範囲・価格・納期などは「再研磨サービス」のページをご確認ください。

ご注意

ドリルでの穴あけ加工に先だって、穴あけ箇所にセンタードリルなどでセンター穴（小さな下穴）をあけてください。センター穴加工を行わずにドリルで穴あけ加工を行うと穴あけ位置の精度が低下するなどの問題が発生します。
「CADデータ」、「CAM・工具管理ソフト用データ」のある商品を絞り込む場合は、絞り込み条件該当項目の希望データを選択してください。（一部データのご用意がない商品もございます。）
詳細は「切削工具データダウンロードサービス」ページからご確認ください。

カタログ

商品TOP

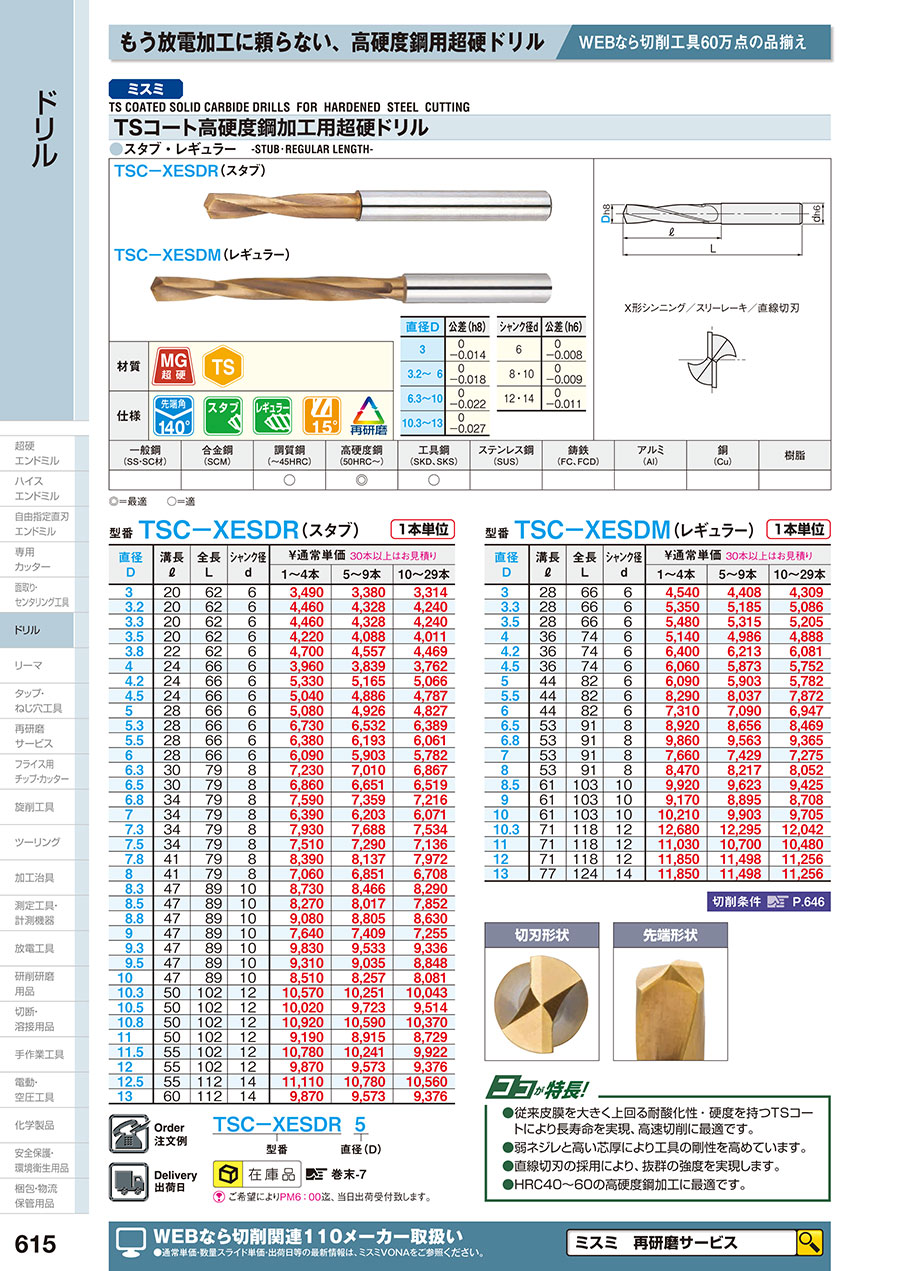

カタログ (見開き版)

現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

商品担当おすすめ

ミスミ
ＴＳコート超硬ドリル高硬度鋼加工用/ストレートシャンク/スタブ/レギュラー
オーエスジー
WH70-DRL 超硬ドリル高硬度鋼（～70HRC）用超硬
ミスミ
ＴｉＡｌＮコート超硬ドリルレギュラー

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

ＴＳコート超硬ドリル高硬度鋼加工用/スタブタイプ/レギュラーのレビュー

4平均満足度：4.011件のレビュー

星5
9%
星4
82%
星3
9%
星2
0%
星1
0%

SKD11 焼入れ(HRC58) 穴あけ

満足度：4.02019/08/05

昨年　Φ8.0で加工テストをして　ある程度　加工できる事がわかっていたので　今回　至急の加工依頼で選定させて頂きました...もっと読む

1人が参考にしています。

焼き入れ加工

満足度：3.02018/06/01

よく焼き入れ忘れの穴あけに利用しておりますがφ2.0 φ2.5とかのタイプもほしいです

1人が参考にしています。

ボール盤に取付け被削材切削に使用

満足度：4.02023/03/09

ボール盤にて金属加工のため被削材切削に使用しました。問題はありませんでした。ミスミにて他部品を購入しており信頼があるため...もっと読む

0人が参考にしています。

焼入れの穴加工

満足度：4.02022/06/24

安価で使いやすい為、0.1ｍｍ単位でのラインナップが欲しいです。

0人が参考にしています。

焼入れ材の穴あけ用

満足度：4.02022/02/09

焼きの入った硬度の高い材料の穴あけ用に。単発的な使用だったので、安いもので探してこちらに決めました。耐久性は分かりません...もっと読む

0人が参考にしています。

11件全て見る

よくあるご質問（FAQ）

Q本ドリルを既に持っているのだが、本ドリルでHRC65の高硬度鋼を加工する際の切削条件(回転数、送り)を教えて欲しい。あと、深さ40mmの穴を開ける予定だが、一気に加工した方がよいか、それともステップをかけた方がよいか？

本ドリルでのHRC65の高硬度鋼を加工する際の切削条件は、回転数：700(min-1)、送り：0.04(mm/rev)です。HRC65の高硬度鋼に深さ40mmの穴加工をする際は、ステップをかけ方がよいです。

QSS400板厚15mmに貫通穴を開けたい。どのくらい持つか？

加工条件、ツーリングの状態、切削油の条件によって変わりますが、通常SS400材の場合、φ8.5で約15m程度（水性切削油使用）になります。

QSK3焼入れ、板厚50mmにφ８程度の貫通穴（ワイヤー放電用）を開けたい。最適なドリルを紹介して欲しい。

高硬度鋼加工用超硬ドリルＴSC-XESDM8をご紹介致します。尚、硬度対応が60HRCまでとなっておりますので、鋼材硬度を確認願います。（通常、SK3焼入はHRC55～）
