ミスミ

ＴｉＡｌＮコート超硬ドリル 3枚刃/スタブタイプ/レギュラー

通常単価(税別): 3,550円～22,970円

税込単価: 3,905円～25,267円

通常出荷日：在庫品1日目当日出荷可能

【特長】・3枚刃と特殊S形シンニングの採用によりビビリに強く求心性が向上することで直進度および真円度の...

詳細を確認

44.0

現在ドリル径（刃径）6mmの取り扱いはありません。
ドリルでの穴あけ加工に先だって、穴あけ箇所にセンタードリルなどでセンター穴（小さな下穴）をあけてください。センター穴加工を行わずにドリルで穴あけ加工を行うと穴あけ位置の精度が低下するなどの問題が発生します。
「CADデータ」、「CAM・工具管理ソフト用データ」のある商品を絞り込む場合は、絞り込み条件該当項目の希望データを選択してください。（一部データのご用意がない商品もございます。）
詳細は「切削工具データダウンロードサービス」ページからご確認ください。

詳細を確認

よく一緒に見られています

ミスミ

ＴｉＡｌＮコート超硬ドリルスタブ

通常価格(税別)： 1,640円 (税込価格：1,804円)

通常出荷日：在庫品1日目

よく一緒に見られています

ミスミ

ＴｉＡｌＮコート超硬ドリルレギュラー

通常価格(税別)： 1,710円 (税込価格：1,881円)

通常出荷日：在庫品1日目

未確定：候補が31型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品仕様
型番リスト
詳細情報
カタログ

商品仕様

納期

仕様・概要

●3枚刃＋特殊S形シンニングの採用によりビビリに強く求心性が向上することで、直進度および真円度の高い穴加工を実現します。
●切削抵抗を3枚の切刃に分散することで長寿命を実現します。
●一般鋼からステンレス鋼まで幅広い被削材に対応できます。
●超微粒子超硬合金＋TiAℓNコートとの組み合わせにより耐摩耗性に優れ、高速加工が可能です。

ＴｉＡｌＮコート超硬３枚刃ドリル　スタブタイプ・レギュラー:関連画像

推奨切削条件

型番 TAC-ESD3FB / TAC-ESD3FRA

被削材	機械構造用炭素鋼（S45C～S55C）		合金工具鋼（SKD、SUS、SCM）		調質鋼（35～40HRC）（HPM、NAK）
切削速度	60～100（m/min）		40～70（m/min）		20～50（m/min）
直径D	送り量（mm/rev）	回転速度（min^-1）	送り量（mm/rev）	回転速度（min^-1）	送り量（mm/rev）	回転速度（min^-1）
2	0.083	11090	0.075	7940	0.058	5550
3	0.10	7400	0.09	5300	0.08	3700
4	0.12	5600	0.10	4000	0.09	2800
5	0.14	4500	0.12	3200	0.10	2200
6	0.18	3700	0.16	2700	0.14	1900
8	0.20	2800	0.18	2000	0.16	1400
10	0.25	2200	0.20	1600	0.18	1100
13	0.30	1700	0.25	1200	0.20	900

切りくずの排出が良好でない場合には、排出状況に応じ、適宜ステップ加工を行ってください。

型番リスト

表示件数

型番

ドリル径(刃径)

(mm)

溝長

(mm)

全長

(mm)

シャンク径・MT No

直径公差

(mm)

CAM・工具管理ソフト用データ

シャンク径公差

(mm)

CADデータ有無

(2D/3D)

最小発注数量

2	12	46	3	0～-0.006	tebis / zoller	0～-0.006	2D/3D	1個
2.5	14	48	3	0～-0.006	tebis / zoller	0～-0.006	2D/3D	1個
3.5	20	50	4	0～-0.008	tebis / zoller	0～-0.008	2D/3D	1個
4	24	60	4	0～-0.008	tebis / zoller	0～-0.008	2D/3D	1個
4.2	24	60	6	0～-0.008	tebis / zoller	0～-0.008	2D/3D	1個
4.5	24	60	6	0～-0.008	tebis / zoller	0～-0.008	2D/3D	1個
5	28	60	6	0～-0.008	tebis / zoller	0～-0.008	2D/3D	1個
5.5	28	60	6	0～-0.008	tebis / zoller	0～-0.008	2D/3D	1個
6.8	34	70	8	0～-0.009	tebis / zoller	0～-0.009	2D/3D	1個
8	41	90	8	0～-0.009	tebis / zoller	0～-0.009	2D/3D	1個
8.5	47	100	10	0～-0.009	tebis / zoller	0～-0.009	2D/3D	1個
9	47	100	10	0～-0.009	tebis / zoller	0～-0.009	2D/3D	1個
10	47	100	10	0～-0.009	tebis / zoller	0～-0.009	2D/3D	1個
12	55	105	12	0～-0.011	tebis / zoller	0～-0.011	2D/3D	1個
2	18	50	3	0～-0.006	tebis / zoller	0～-0.006	2D/3D	1個
2.5	22	50	3	0～-0.006	tebis / zoller	0～-0.006	2D/3D	1個
3	28	66	4	0～-0.006	tebis / zoller	0～-0.008	2D/3D	1個
3.3	28	66	4	0～-0.008	tebis / zoller	0～-0.008	2D/3D	1個
3.5	28	66	4	0～-0.008	tebis / zoller	0～-0.008	2D/3D	1個
4	36	74	4	0～-0.008	tebis / zoller	0～-0.008	2D/3D	1個
4.2	36	74	6	0～-0.008	tebis / zoller	0～-0.008	2D/3D	1個
4.5	36	74	6	0～-0.008	tebis / zoller	0～-0.008	2D/3D	1個
5	44	82	6	0～-0.008	tebis / zoller	0～-0.008	2D/3D	1個
5.5	44	82	6	0～-0.008	tebis / zoller	0～-0.008	2D/3D	1個
6.5	53	91	8	0～-0.009	tebis / zoller	0～-0.009	2D/3D	1個
8	53	91	8	0～-0.009	tebis / zoller	0～-0.009	2D/3D	1個
8.5	61	103	10	0～-0.009	tebis / zoller	0～-0.009	2D/3D	1個
10	61	103	10	0～-0.009	tebis / zoller	0～-0.009	2D/3D	1個
11	71	118	12	0～-0.011	tebis / zoller	0～-0.011	2D/3D	1個
12	71	118	12	0～-0.011	tebis / zoller	0～-0.011	2D/3D	1個
13	77	124	14	0～-0.011	tebis / zoller	0～-0.011	2D/3D	1個

通常単価(税別) (税込単価)	通常出荷日

3,550円 ( 3,905円 )	在庫品1日目当日出荷可能
4,000円 ( 4,400円 )	在庫品1日目当日出荷可能
5,090円 ( 5,599円 )	在庫品1日目当日出荷可能
4,910円 ( 5,401円 )	在庫品1日目当日出荷可能
5,460円 ( 6,006円 )	在庫品1日目当日出荷可能
6,040円 ( 6,644円 )	在庫品1日目当日出荷可能
5,720円 ( 6,292円 )	在庫品1日目当日出荷可能
6,860円 ( 7,546円 )	在庫品1日目当日出荷可能
7,850円 ( 8,635円 )	在庫品1日目当日出荷可能
8,320円 ( 9,152円 )	在庫品1日目当日出荷可能
9,280円 ( 10,208円 )	在庫品1日目当日出荷可能
9,560円 ( 10,516円 )	在庫品1日目当日出荷可能
10,540円 ( 11,594円 )	在庫品1日目当日出荷可能
13,160円 ( 14,476円 )	在庫品1日目当日出荷可能
3,630円 ( 3,993円 )	在庫品1日目当日出荷可能
4,140円 ( 4,554円 )	在庫品1日目当日出荷可能
4,440円 ( 4,884円 )	在庫品1日目当日出荷可能
5,220円 ( 5,742円 )	在庫品1日目当日出荷可能
5,900円 ( 6,490円 )	在庫品1日目当日出荷可能
5,550円 ( 6,105円 )	在庫品1日目当日出荷可能
6,260円 ( 6,886円 )	在庫品1日目当日出荷可能
6,930円 ( 7,623円 )	在庫品1日目当日出荷可能
6,540円 ( 7,194円 )	在庫品1日目当日出荷可能
7,950円 ( 8,745円 )	在庫品1日目当日出荷可能
8,750円 ( 9,625円 )	在庫品1日目当日出荷可能
9,170円 ( 10,087円 )	在庫品1日目当日出荷可能
10,810円 ( 11,891円 )	在庫品1日目当日出荷可能
12,030円 ( 13,233円 )	在庫品1日目当日出荷可能
13,310円 ( 14,641円 )	在庫品1日目当日出荷可能
14,290円 ( 15,719円 )	在庫品1日目当日出荷可能
22,970円 ( 25,267円 )	在庫品1日目当日出荷可能

詳細情報

基本情報

基本情報

【特長】
・3枚刃と特殊S形シンニングの採用によりビビリに強く求心性が向上することで直進度および真円度の高い穴加工を実現
・切削抵抗を3枚の切刃に分散することで長寿命を実現
・一般鋼からステンレス鋼まで幅広い被削材に対応
・再研磨可能。ご利用手順・対応範囲・価格・納期などは「再研磨サービス」専用ページをご確認ください。

ご注意

現在ドリル径（刃径）6mmの取り扱いはありません。
ドリルでの穴あけ加工に先だって、穴あけ箇所にセンタードリルなどでセンター穴（小さな下穴）をあけてください。センター穴加工を行わずにドリルで穴あけ加工を行うと穴あけ位置の精度が低下するなどの問題が発生します。
「CADデータ」、「CAM・工具管理ソフト用データ」のある商品を絞り込む場合は、絞り込み条件該当項目の希望データを選択してください。（一部データのご用意がない商品もございます。）
詳細は「切削工具データダウンロードサービス」ページからご確認ください。

カタログ

商品TOP

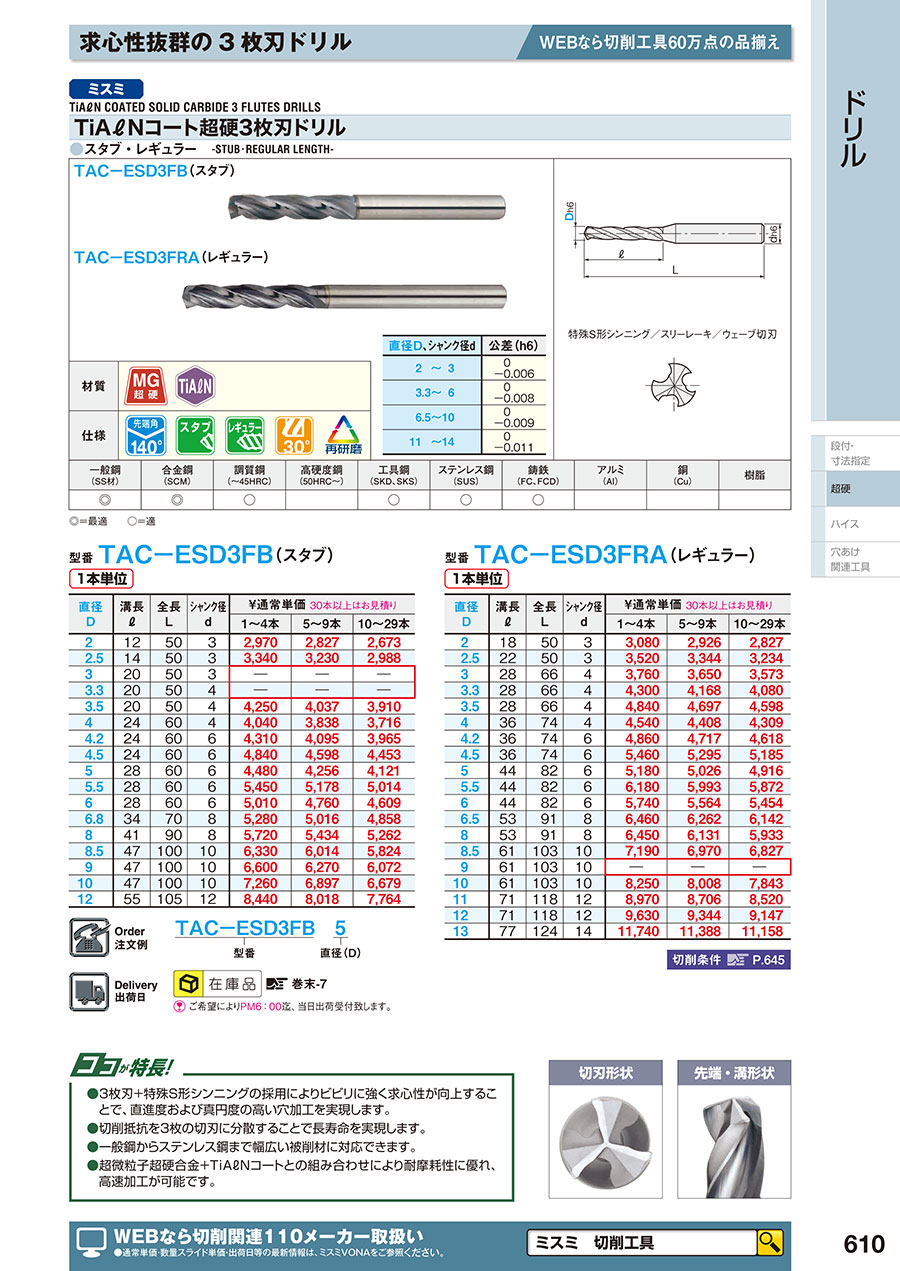

カタログ (見開き版)

現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。また、価格は適宜変更しております。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

ＴｉＡｌＮコート超硬ドリル 3枚刃/スタブタイプ/レギュラーのレビュー

4平均満足度：4.02件のレビュー

星5
0%
星4
100%
星3
0%
星2
0%
星1
0%

マシニングセンターで穴あけに使用

満足度：4.02019/04/08

S50Cにて板厚8㎜のφ10穴を真円度を保つように、加工を行いたく購入し使用しましたが、板厚８㎜とバイス挟みどめ、敷板...もっと読む

0人が参考にしています。

鉄に対して使用

満足度：4.02018/10/30

被削材（鉄）に対して使用しています。倒れが起きて欲しくないところで使用したかったため選定し購入しました。以前使用していた...もっと読む

0人が参考にしています。

2件全て見る

よくあるご質問（FAQ）

Q①ミスミのカタログに記載されている本商品の切削条件には、刃径φ2.5が記載がないので、刃径φ2.5の時の切削条件をおしえて欲しい。②本ドリルで穴を開けると穴径がφ0.1ほど大きくなってしまう。原因はなんでしょうか。ちなみに、センタードリルは使用していない。

①回転数、送りいずれも、刃径φ2とφ3の中心の値を参考にして下さい(φ2とφ3の条件を足して2で割った値)。②センタードリルを使用していないのが起因しているかもしれませんので、可能であれば、センタードリルを使用するようにして下さい。

この商品を見た人は、こんな商品も見ています

	今見ている商品ＴｉＡｌＮコート超硬ドリル 3枚刃/スタブタイプ/レギュラー	ＴｉＡｌＮコート超硬ドリル鋳鉄加工用/3枚刃/レギュラー	ＴｉＡｌＮコート超硬ドリルレギュラー	ＴｉＡｌＮコート超硬ドリルスタブ	ＴｉＡｌＮコート超硬ドリルストレートシャンク/スタブタイプ	ＴｉＡｌＮコート超硬ドリルストレートシャンク/レギュラー
メーカー	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ
通常価格	3,550円-	4,780円 -	1,710円 -	1,640円 -	1,680円 -	1,750円 -
通常出荷日	在庫品1日目	在庫品1日目	在庫品1日目	在庫品1日目	在庫品1日目	在庫品1日目〜
被削材	一般鋼 / 調質鋼 / ステンレス鋼 / 鋳鉄	鋳鉄 / アルミ / 銅	一般鋼 / 調質鋼 / ステンレス鋼 / 鋳鉄 / アルミ / 銅	一般鋼 / 調質鋼 / ステンレス鋼 / 鋳鉄 / アルミ / 銅	一般鋼 / 調質鋼 / 鋳鉄 / アルミ / 銅	一般鋼 / 調質鋼 / 鋳鉄 / アルミ / 銅
工具材質	超硬	超硬	超硬	超硬	超硬	超硬
シャンクタイプ	エンドミルシャンク	エンドミルシャンク	エンドミルシャンク	エンドミルシャンク	ストレートシャンク	ストレートシャンク
コーティング・表面処理	鋼用	鋼用	鋼用	鋼用	鋼用	鋼用
先端角(°)	140	130	140	140	118	118
