ミスミ

ＣｒＮコート超硬ロングネックボールエンドミル銅電極加工用/2枚刃/スタブ/ロングネックタイプ

数量スライド割引
当日出荷可能

4.5

平均満足度4.5

この商品のレビューをみる（2件）

通常単価(税別): 2,380円～4,640円

税込単価: 2,618円～5,104円

【特長】・ロングネック形状により深彫り加工時の工具干渉を回避・優れた潤滑性を発...

詳細情報を確認する

規格・仕様：

CrN
銅
2枚刃

加工用途（加工形状）
側面 / 曲面 / 彫込み / R溝
工具材質
超硬
被削材
アルミ / 銅 / グラファイト / 樹脂
コーティング
非鉄用（CrN）
標準/追加工区分
メーカー標準品
刃数 (枚)
2
R精度 (μm)
±5
●在庫品　□製作品
在庫品

ご注意

「CADデータ」、「CAM・工具管理ソフト用データ」のある商品を絞り込む場合は、絞り込み条件該当項目の希望データを選択してください。（一部データのご用意がない商品もございます。）
詳細は「切削工具データダウンロードサービス」ページからご確認ください。

未確定：候補が37型番あります。

外形図
型番リスト
詳細情報

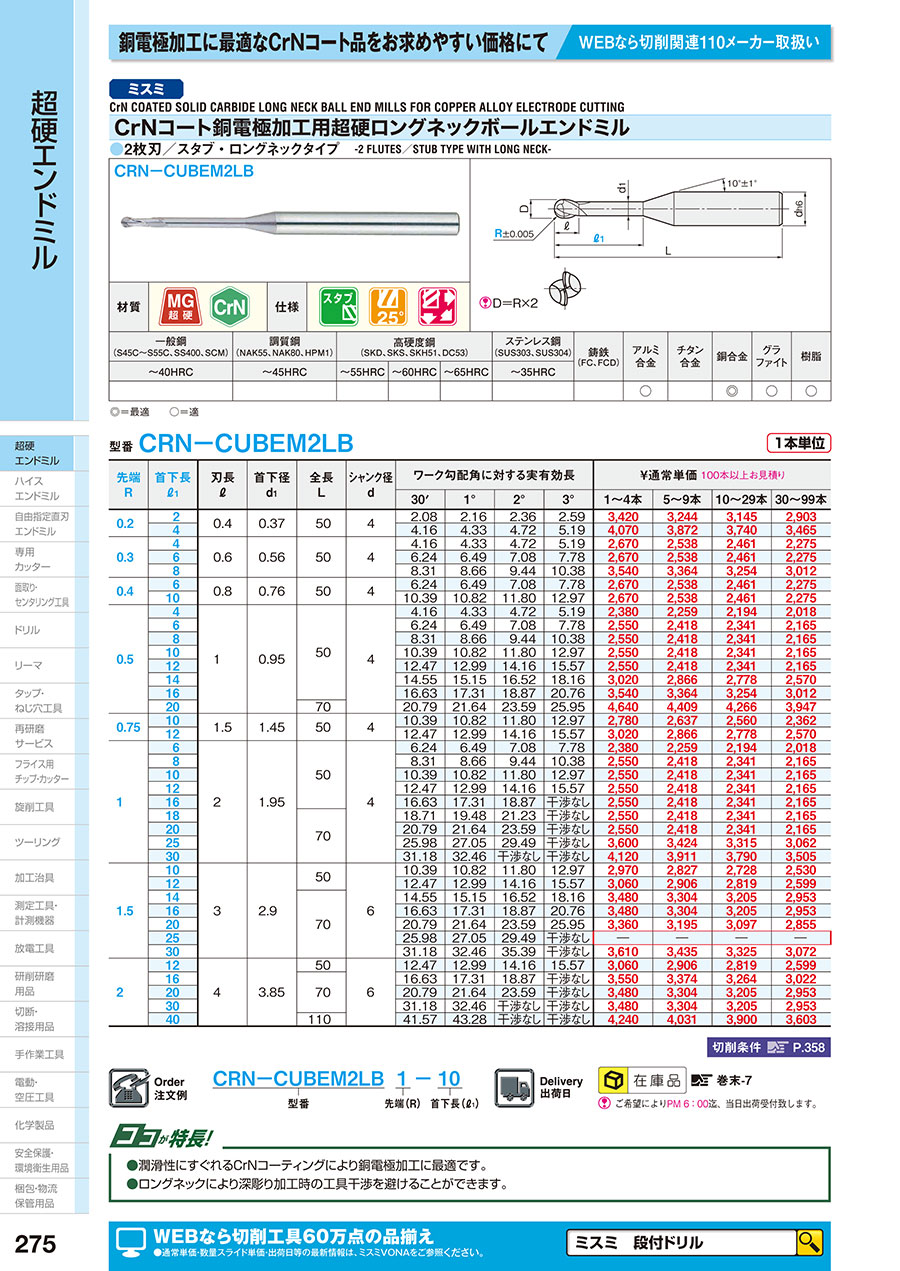

カタログ

外形図

ＣＲＮコート銅電極加工用超硬ロングネックボールエンドミル　２枚刃／スタブ・ロングネックタイプ:関連画像

型番リスト

表示件数

型番

ねじれ角

刃径

(mm)

刃長

(mm)

コーナ・ボール半径

(mm)

首下長

(mm)

シャンク径

(mm)

全長

(mm)

CAM・工具管理ソフト用データ

CADデータ有無

(2D/3D)

首径

(mm)

ワーク勾配角に対する実有効長 30′

(mm)

ワーク勾配角に対する実有効長 1°

(mm)

ワーク勾配角に対する実有効長 2°

(mm)

ワーク勾配角に対する実有効長 3°

(mm)

最小発注数量

弱ネジレ(1～29°)	0.4	0.4	0.2	2	4	50	tebis / Zoller	2D/3D	0.37	2.08	2.16	2.36	2.59	1個
弱ネジレ(1～29°)	0.4	0.4	0.2	4	4	50	tebis / Zoller	2D/3D	0.37	4.16	4.33	4.72	5.19	1個
弱ネジレ(1～29°)	0.6	0.6	0.3	4	4	50	tebis / Zoller	2D/3D	0.56	4.16	4.33	4.72	5.19	1個
弱ネジレ(1～29°)	0.6	0.6	0.3	6	4	50	tebis / Zoller	2D/3D	0.56	6.24	6.49	7.08	7.78	1個
弱ネジレ(1～29°)	0.6	0.6	0.3	8	4	50	tebis / Zoller	2D/3D	0.56	8.31	8.66	9.44	10.38	1個
弱ネジレ(1～29°)	0.8	0.8	0.4	6	4	50	tebis / Zoller	2D/3D	0.76	6.24	6.49	7.08	7.78	1個
弱ネジレ(1～29°)	0.8	0.8	0.4	10	4	50	tebis / Zoller	2D/3D	0.76	10.39	10.82	11.8	12.97	1個
弱ネジレ(1～29°)	1	1	0.5	4	4	50	tebis / Zoller	2D/3D	0.95	4.16	4.33	4.72	5.19	1個
弱ネジレ(1～29°)	1	1	0.5	6	4	50	tebis / Zoller	2D/3D	0.95	6.24	6.49	7.08	7.78	1個
弱ネジレ(1～29°)	1	1	0.5	8	4	50	tebis / Zoller	2D/3D	0.95	8.31	8.66	9.44	10.38	1個
弱ネジレ(1～29°)	1	1	0.5	10	4	50	tebis / Zoller	2D/3D	0.95	10.39	10.82	11.8	12.97	1個
弱ネジレ(1～29°)	1	1	0.5	12	4	50	tebis / Zoller	2D/3D	0.95	12.47	12.99	14.16	15.57	1個
弱ネジレ(1～29°)	1	1	0.5	14	4	50	tebis / Zoller	2D/3D	0.95	14.55	15.15	16.52	18.16	1個
弱ネジレ(1～29°)	1	1	0.5	16	4	50	tebis / Zoller	2D/3D	0.95	16.63	17.31	18.87	20.76	1個
弱ネジレ(1～29°)	1	1	0.5	20	4	70	tebis / Zoller	2D/3D	0.95	20.79	21.64	23.59	25.95	1個
弱ネジレ(1～29°)	1.5	1.5	0.75	10	4	50	tebis / Zoller	2D/3D	1.45	10.39	10.82	11.8	12.97	1個
弱ネジレ(1～29°)	1.5	1.5	0.75	12	4	50	tebis / Zoller	2D/3D	1.45	12.47	12.99	14.16	15.57	1個
弱ネジレ(1～29°)	2	2	1	6	4	50	tebis / Zoller	2D/3D	1.95	6.24	6.49	7.08	7.78	1個
弱ネジレ(1～29°)	2	2	1	8	4	50	tebis / Zoller	2D/3D	1.95	8.31	8.66	9.44	10.38	1個
弱ネジレ(1～29°)	2	2	1	10	4	50	tebis / Zoller	2D/3D	1.95	10.39	10.82	11.8	12.97	1個
弱ネジレ(1～29°)	2	2	1	12	4	50	tebis / Zoller	2D/3D	1.95	12.47	12.99	14.16	15.57	1個
弱ネジレ(1～29°)	2	2	1	16	4	50	tebis / Zoller	2D/3D	1.95	16.63	17.31	18.87	干渉なし	1個
弱ネジレ(1～29°)	2	2	1	18	4	70	tebis / Zoller	2D/3D	1.95	18.71	19.48	21.23	干渉なし	1個
弱ネジレ(1～29°)	2	2	1	20	4	70	tebis / Zoller	2D/3D	1.95	20.79	21.64	23.59	干渉なし	1個
弱ネジレ(1～29°)	2	2	1	25	4	70	tebis / Zoller	2D/3D	1.95	25.98	27.05	29.49	干渉なし	1個
弱ネジレ(1～29°)	2	2	1	30	4	70	tebis / Zoller	2D/3D	1.95	31.18	32.46	干渉なし	干渉なし	1個
弱ネジレ(1～29°)	3	3	1.5	10	6	50	tebis / Zoller	2D/3D	2.9	10.39	10.82	11.8	12.97	1個
弱ネジレ(1～29°)	3	3	1.5	12	6	50	tebis / Zoller	2D/3D	2.9	12.47	12.99	14.16	15.57	1個
弱ネジレ(1～29°)	3	3	1.5	14	6	70	tebis / Zoller	2D/3D	2.9	14.55	15.15	16.52	18.16	1個
弱ネジレ(1～29°)	3	3	1.5	16	6	70	tebis / Zoller	2D/3D	2.9	16.63	17.31	18.87	20.76	1個
弱ネジレ(1～29°)	3	3	1.5	20	6	70	tebis / Zoller	2D/3D	2.9	20.79	21.64	23.59	25.95	1個
弱ネジレ(1～29°)	3	3	1.5	30	6	70	tebis / Zoller	2D/3D	2.9	31.18	32.46	35.39	干渉なし	1個
弱ネジレ(1～29°)	4	4	2	12	6	50	tebis / Zoller	2D/3D	3.85	12.47	12.99	14.16	15.57	1個
弱ネジレ(1～29°)	4	4	2	16	6	70	tebis / Zoller	2D/3D	3.85	16.63	17.31	18.87	干渉なし	1個
弱ネジレ(1～29°)	4	4	2	20	6	70	tebis / Zoller	2D/3D	3.85	20.79	21.64	23.59	干渉なし	1個
弱ネジレ(1～29°)	4	4	2	30	6	70	tebis / Zoller	2D/3D	3.85	31.18	32.46	干渉なし	干渉なし	1個
弱ネジレ(1～29°)	4	4	2	40	6	110	tebis / Zoller	2D/3D	3.85	41.57	43.28	干渉なし	干渉なし	1個

通常単価(税別) (税込単価)	通常出荷日

3,420円 ( 3,762円 )	在庫品1日目当日出荷可能
4,070円 ( 4,477円 )	在庫品1日目当日出荷可能
2,670円 ( 2,937円 )	在庫品1日目当日出荷可能
2,670円 ( 2,937円 )	在庫品1日目当日出荷可能
3,540円 ( 3,894円 )	在庫品1日目当日出荷可能
2,670円 ( 2,937円 )	在庫品1日目当日出荷可能
2,670円 ( 2,937円 )	在庫品1日目当日出荷可能
2,380円 ( 2,618円 )	在庫品1日目当日出荷可能
2,550円 ( 2,805円 )	在庫品1日目当日出荷可能
2,550円 ( 2,805円 )	在庫品1日目当日出荷可能
2,550円 ( 2,805円 )	在庫品1日目当日出荷可能
2,550円 ( 2,805円 )	在庫品1日目当日出荷可能
3,020円 ( 3,322円 )	在庫品1日目当日出荷可能
3,540円 ( 3,894円 )	在庫品1日目当日出荷可能
4,640円 ( 5,104円 )	在庫品1日目当日出荷可能
2,780円 ( 3,058円 )	在庫品1日目当日出荷可能
3,020円 ( 3,322円 )	在庫品1日目当日出荷可能
2,380円 ( 2,618円 )	在庫品1日目当日出荷可能
2,550円 ( 2,805円 )	在庫品1日目当日出荷可能
2,550円 ( 2,805円 )	在庫品1日目当日出荷可能
2,550円 ( 2,805円 )	在庫品1日目当日出荷可能
2,550円 ( 2,805円 )	在庫品1日目当日出荷可能
2,550円 ( 2,805円 )	在庫品1日目当日出荷可能
2,550円 ( 2,805円 )	在庫品1日目当日出荷可能
3,600円 ( 3,960円 )	在庫品1日目当日出荷可能
4,120円 ( 4,532円 )	在庫品1日目当日出荷可能
2,970円 ( 3,267円 )	在庫品1日目当日出荷可能
3,060円 ( 3,366円 )	在庫品1日目当日出荷可能
3,480円 ( 3,828円 )	在庫品1日目当日出荷可能
3,480円 ( 3,828円 )	在庫品1日目当日出荷可能
3,360円 ( 3,696円 )	在庫品1日目当日出荷可能
3,610円 ( 3,971円 )	在庫品1日目当日出荷可能
3,060円 ( 3,366円 )	在庫品1日目当日出荷可能
3,550円 ( 3,905円 )	在庫品1日目当日出荷可能
3,480円 ( 3,828円 )	在庫品1日目当日出荷可能
3,480円 ( 3,828円 )	在庫品1日目当日出荷可能
4,240円 ( 4,664円 )	在庫品1日目当日出荷可能

基本情報

【特長】
・ロングネック形状により深彫り加工時の工具干渉を回避
・優れた潤滑性を発揮するCrNコーティングと切れ味重視のシャープな刃形状を採用したボールエンドミル2枚刃タイプ
・再研磨可能。ご利用手順・対応範囲・価格・納期などは「再研磨サービス」専用ページをご確認ください。

ご注意

「CADデータ」、「CAM・工具管理ソフト用データ」のある商品を絞り込む場合は、絞り込み条件該当項目の希望データを選択してください。（一部データのご用意がない商品もございます。）
詳細は「切削工具データダウンロードサービス」ページからご確認ください。

技術情報

特徴・使用例

技術情報

銅電極を切削加工する時のポイント

【Question】

銅電極を切削加工するときのポイントは？

［被削材例］
タフピッチ銅、無酸素銅、テルル銅、銅タングステン

【Answer】

銅電極の特性

銅および銅合金は、延性が大きく、切れ味の悪い工具で切削すると仕上げ面粗さ精度の低下や加工変形などが懸念されます。さらに、軟質のためバリが発生しやすいことも特徴です。

ＣｒＮコート超硬スクエアエンドミル銅電極加工用/2枚刃/レギュラータイプ:関連画像

選定サポート情報

切削時の溶着、および仕上げ面粗さ精度の低下を防ぐために、すくい角が大きく切れ刃のシャープな工具を選んでください。

加工方法のポイント

低速切削は避け、切削速度を高めた切削条件が、良好な加工面を得、バリの発生を抑えるうえで有効です。また、クーラントの種類によっては化学反応を起こし、ワークを腐食させることがありますので、クーラントの選定の際には十分ご注意ください。

小径のエンドミルの折損防止の方法

【Question】

小径のエンドミルがすぐ折損してしまい困っている

微細形状加工に小径のエンドミルを使用していますが、チッピングや折損が起こりやすく困っています。どのように対策をすればよいでしょうか？

【Answer】

振れ精度

小径のエンドミルは剛性が低いため折損しやすい工具ですが、その原因の第一は、工具自体の振れや保持具により発生した振れの影響によるものです。
折損を防止するには、振れ精度の管理を徹底することが必要ですが、焼ばめホルダのように保持精度が高い保持具を使用することが有効です。

切削速度を上げて切削特性を高める

一般的にエンドミル刃先の切削特性は、十分な切削速度がなければ発揮されません。小径のエンドミルは、回転速度を上げても切削速度がそれほど上がらず、特にボールエンドミルの場合、実切削部の工具径がかなり小さくなるため、刃先の切削特性が十分に発揮されない状態で使用されていることが多くあります。小径のエンドミルを使用する場合は、実切削速度を意識した対応が必要です。

切り込み量の最適化

小径エンドミルは剛性が低いため、過剰な切り込み量は折損を招きます。折損が生じた場合は、切り込み量を小さくしてください。
また、切り込み量の変化を抑え、突発的な負荷が工具にかかることを避けることも重要です。特にコーナー部は切り込み量が大きくなり、エンドミルにかかる負荷が増大しやすい箇所なので、前加工を1工程増やすなど、小径のエンドミルの切り込み量を均一にすることが必要です。
切り込み量を均一化するにはトロコイド工具軌跡などが有効です。ただし、円弧の軌跡を動くトロコイド工具軌跡は、直線送りよりもツールパス自体が長く加工時間が長くなるため、その分切削条件を高めることが必要です。

推奨切削条件

機械、チャックは剛性のある精度の高いものをご使用ください。
切削油は被削材に適したものを選定してください。
ご使用の加工機で回転速度が上がらない場合は、送り速度と回転速度を同じ比率で下げてご使用ください。
エンドミル取り付け時の刃先の振れは0.01mm以内に抑えてください。

型番 CRN-CUBEM2LB

■切削条件

被削材	銅合金
先端 R	標準		高速
先端 R	送り速度（mm/min）	回転速度（min^-1）	送り速度（mm/min）	回転速度（min^-1）
0.2	230	32,000	370	50,000
0.3	360	32,000	570	50,000
0.4	460	32,000	720	50,000
0.5	690	32,000	1,100	50,000
0.75	680	25,000	1,100	35,000
1	680	20,000	1,100	32,000
1.5	680	12,500	1,100	21,000
2	680	9,500	1,100	15,500
Ad	≦0.05D		≦0.02D
Pf	≦0.2D		≦0.05D

ＣｒＮコート超硬ロングネックボールエンドミル銅電極加工用/2枚刃/スタブ/ロングネックタイプ:関連画像
