超硬スクエアエンドミル アルミ加工用/3枚刃/スタブ/スリムシャンクタイプ
- 数量スライド割引
- 当日出荷可能
- 通常単価(税別)
- 4,990円～28,340円
- 税込単価
- 5,489円～31,174円
【特長】・アルミ立ち壁加工におススメ・シャープな切れ刃を採用しており、アルミ特...
詳細情報を確認する- ノンコート
- アルミ
- 3枚刃
- B（スタブ）
- 加工用途（加工形状）
- 平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み
- 工具材質
- 超硬
- ねじれ角
- 強ネジレ(45～60°)
- コーティング
- ノンコート
- 標準/追加工区分
- メーカー標準品
- 刃数 (枚)
- 3
- コーナー形状
- 微小R
- CAM・工具管理ソフト用データ
- tebis / Zoller
- CADデータ有無 (2D/3D)
- 2D/3D
- 刃径公差
- 0～-0.02
- ●在庫品 □製作品
- ●
ご注意
- 「CADデータ」、「CAM・工具管理ソフト用データ」のある商品を絞り込む場合は、絞り込み条件該当項目の希望データを選択してください。（一部データのご用意がない商品もございます。）
詳細は「切削工具データダウンロードサービス」ページからご確認ください。
外形図
型番リスト
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
4,990円 ( 5,489円 ) | 在庫品1日目当日出荷可能 |
6,790円 ( 7,469円 ) | 在庫品1日目当日出荷可能 |
10,830円 ( 11,913円 ) | 在庫品1日目当日出荷可能 |
14,360円 ( 15,796円 ) | 在庫品1日目当日出荷可能 |
28,340円 ( 31,174円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
【特長】
・アルミ立ち壁加工におススメ
・シャープな切れ刃を採用しており、アルミ特有の構成刃先を抑制
・シャンクが逃げていますので、工具干渉が気になる加工にも最適
・切削時のチッピングを防止するための刃先コーナー微小R付き
・独自のチップポケット形状により、溝切削を2枚刃並みの切り込み深さで切削可能
・3枚刃形状の採用によりビビリに強く、溝の高速・高能率加工が可能
・再研磨可能。ご利用手順・対応範囲・価格・納期などは「再研磨サービス」専用ページをご確認ください。
ご注意
- 「CADデータ」、「CAM・工具管理ソフト用データ」のある商品を絞り込む場合は、絞り込み条件該当項目の希望データを選択してください。（一部データのご用意がない商品もございます。）
詳細は「切削工具データダウンロードサービス」ページからご確認ください。
特徴・使用例
技術情報
A アルミは被削性は良好ですが、刃先に溶着しやすく面粗さなど加工品質を
保つことが困難です。エンドミルは切りくず排出性の優れた強ねじれで
大きなチップポケット、切削抵抗のすくないポジ刃のピンカドが適しています。
表面コートは刃先の鋭いノンコートまたは低摩擦のDLC、
高Siアルミには耐摩耗性の高いダイヤコートが適しています。
A アルミ合金には主に展伸用、鋳物用、ダイカスト用に分類されます。
| 大分類 | 代表的なアルミ合金 |
| 展伸用アルミ合金 A1000番台~A8000番台 | 純アルミ：A1000番台、ジュラルミン：A2017 |
| 鋼同等強度の超々ジュラルミン：A7075 | |
| 鋳物用アルミ合金 AC～ | 広く使用されている：AC2B、AC4B |
| 高Siで切削工具の摩耗が早い：AC9A、AC9B | |
| ダイカスト用アルミ合金 ADC～ | 広く使用されている：ADC12 |
| 高Siで切削工具の摩耗が早い：ADC14 |
アルミ合金を切削加工する時のポイント
アルミ合金を切削加工する時のコーティングの使い分け
ミスミのエンドミルのコーティング
アルミニウム合金の種類による切削工具選定のポイント
アルミ加工に使う切削工具
推奨切削条件
- 機械、チャックは剛性のある精度の高いものをご使用ください。
- 切削油は被削材に適したものを選定してください。
- ご使用の加工機で回転速度が上がらない場合は、送り速度と回転速度を同じ比率で下げてご使用ください。
- エンドミル取り付け時の刃先の振れは0.01mm以内に抑えてください。
- 側面切削はダウンカットでご使用ください。
- 側面切削でビビリが生じた場合は切削条件を下げてご使用ください。
- 標準エンドミルから修正加工されたオプションメニューのエンドミルは切削条件を下げてご使用ください。
- 3枚刃の首逃がしエンドミルは、切削条件表の数値に以下の比率を かけてご使用ください。
| 刃数 | 送り速度 | 回転速度 | ||
|---|---|---|---|---|
| SN- | SNR- | SN- | SNR- | |
| 3枚刃 | 100% | 70% | 100% | 70% |
型番 SEC-SS-ALHEM3B
■溝切削・側面切削
| 被削材 | アルミニウム合金（A7075等） | |||
|---|---|---|---|---|
| 刃径 D | 送り速度 （mm/min） | 回転速度 （min-1） | ||
| 溝切削 | 側面切削 | |||
| 1 | 405 | 600 | 50,000 | |
| 2 | 405 | 600 | 31,800 | |
| 3 | 405 | 600 | 21,200 | |
| 4 | 495 | 750 | 15,900 | |
| 5 | 495 | 750 | 12,700 | |
| 6 | 495 | 750 | 10,600 | |
| 8 | 600 | 900 | 8,000 | |
| 10 | 600 | 900 | 6,400 | |
| 12 | 705 | 1050 | 5,300 | |
| 14 | 705 | 1050 | 4,500 | |
| 16 | 705 | 1050 | 3,930 | |
| 18 | 705 | 1050 | 3,500 | |
| 22 | 705 | 1050 | 2,900 | |
| 切込み量 | Ad | Ad | Rd | - |
| ≦0.2D | ≦1.5D | ≦0.2D | ||

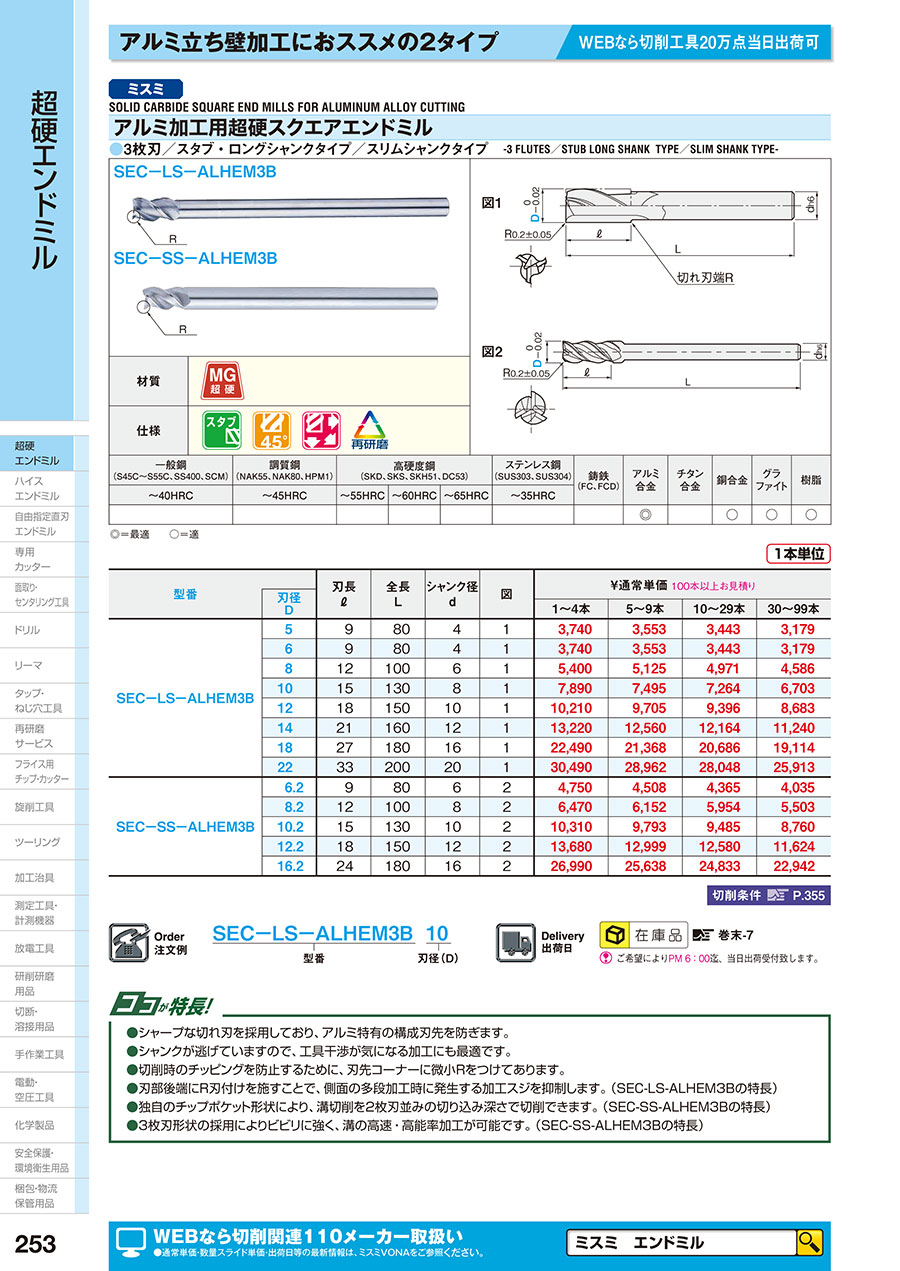

カタログ
