ミスミ

DLCコート超硬スクエアエンドミル アルミ加工用/3枚刃/スタブ/ロングシャンクタイプ

DLCコート超硬スクエアエンドミル アルミ加工用/3枚刃/スタブ/ロングシャンクタイプ
通常単価(税別)
3,580円～46,320円
税込単価
3,938円～50,952円
通常出荷日：在庫品1日目当日出荷可能

【特長】・刃部後端にR刃付けを施し、加工スジを抑制する優れもの・耐摩耗性、耐溶着性に優れるDLCコーテ...

詳細を確認
  • 「CADデータ」、「CAM・工具管理ソフト用データ」のある商品を絞り込む場合は、絞り込み条件該当項目の希望データを選択してください。（一部データのご用意がない商品もございます。）
    詳細は「切削工具データダウンロードサービス」ページからご確認ください。
未確定：候補が8型番あります。
  • 単価(税別)
    -円
  • 合計(税別)
    -円
    (税込価格：-円)
  • 出荷日
    -
    (参考出荷日：-円)
数量：

外形図



アルミ加工用ＤＬＣコート超硬スクエアエンドミル　３枚刃／スタブ・ロングシャンクタイプ:関連画像

型番リスト

表示件数
  • 1
    • 型番
    DLC-LS-ALHEM3B5
    DLC-LS-ALHEM3B6
    DLC-LS-ALHEM3B8
    DLC-LS-ALHEM3B10
    DLC-LS-ALHEM3B12
    DLC-LS-ALHEM3B14
    DLC-LS-ALHEM3B18
    DLC-LS-ALHEM3B22

    刃径

    (mm)

    刃長

    (mm)

    シャンク径

    (mm)

    全長

    (mm)

    		最小発注数量
    5
    9
    4
    80
    1個
    6
    9
    4
    80
    1個
    8
    12
    6
    100
    1個
    10
    15
    8
    130
    1個
    12
    18
    10
    150
    1個
    14
    21
    12
    160
    1個
    18
    27
    16
    180
    1個
    22
    33
    20
    200
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    3,580円
    ( 3,938円 )
    在庫品1日目当日出荷可能
    6,210円
    ( 6,831円 )
    在庫品1日目当日出荷可能
    7,690円
    ( 8,459円 )
    在庫品1日目当日出荷可能
    10,870円
    ( 11,957円 )
    在庫品1日目当日出荷可能
    14,870円
    ( 16,357円 )
    在庫品1日目当日出荷可能
    16,360円
    ( 17,996円 )
    在庫品1日目当日出荷可能
    32,530円
    ( 35,783円 )
    在庫品1日目当日出荷可能
    46,320円
    ( 50,952円 )
    在庫品1日目当日出荷可能
  • 1

    • 詳細情報

    基本情報

    【特長】
    ・刃部後端にR刃付けを施し、加工スジを抑制する優れもの
    ・耐摩耗性、耐溶着性に優れるDLCコーティングによりアルミの加工に最適
    ・シャープな切れ刃を採用しており、アルミ特有の構成刃先を抑制
    ・切削時のチッピングを防止するための刃先コーナー微小Ｒ付き
    ・シャンクが逃げていますので、工具干渉が気になる加工にも最適
    ・刃部後端にR刃付けを施すことで、側面の多段加工時に発生する加工スジを抑制

    ご注意

    • 「CADデータ」、「CAM・工具管理ソフト用データ」のある商品を絞り込む場合は、絞り込み条件該当項目の希望データを選択してください。（一部データのご用意がない商品もございます。）
      詳細は「切削工具データダウンロードサービス」ページからご確認ください。
    技術情報

    特徴・使用例

    技術情報

    Q アルミ加工ではどのようなエンドミルを選べばよいですか？
    A アルミは被削性は良好ですが、刃先に溶着しやすく面粗さなど加工品質を
       保つことが困難です。エンドミルは切りくず排出性の優れた強ねじれで
       大きなチップポケット、切削抵抗のすくないポジ刃のピンカドが適しています。
       表面コートは刃先の鋭いノンコートまたは低摩擦のDLC、
       高Siアルミには耐摩耗性の高いダイヤコートが適しています。
    Q アルミ合金はどのような種類と特長がありますか？
    A アルミ合金には主に展伸用、鋳物用、ダイカスト用に分類されます。
    大分類代表的なアルミ合金
    展伸用アルミ合金
    A1000番台~A8000番台    		純アルミ：A1000番台、ジュラルミン：A2017
    鋼同等強度の超々ジュラルミン：A7075
    鋳物用アルミ合金
    AC～    		広く使用されている：AC2B、AC4B
    高Siで切削工具の摩耗が早い：AC9A、AC9B
    ダイカスト用アルミ合金
    ADC～    		広く使用されている：ADC12
    高Siで切削工具の摩耗が早い：ADC14
    この商品の関連技術情報
    アルミ合金を切削加工する時のポイント
    アルミ合金を切削加工する時のコーティングの使い分け
    ミスミのエンドミルのコーティング
    アルミニウム合金の種類による切削工具選定のポイント
    アルミ加工に使う切削工具

    推奨切削条件

    • 機械、チャックは剛性のある精度の高いものをご使用ください。
    • 切削油は被削材に適したものを選定してください。
    • ご使用の加工機で回転速度が上がらない場合は、送り速度と回転速度を同じ比率で下げてご使用ください。
    • エンドミル取り付け時の刃先の振れは0.01mm以内に抑えてください。
    • 側面切削はダウンカットでご使用ください。
    • 側面切削でビビリが生じた場合は切削条件を下げてご使用ください。
    • 標準エンドミルから修正加工されたオプションメニューのエンドミルは切削条件を下げてご使用ください。
    • 3枚刃の首逃がしエンドミルは、切削条件表の数値に以下の比率をかけてご使用ください。
    刃数送り速度回転速度
    SN-SNR-SN-SNR-
    3枚刃100%70%100%70%

    型番 DLC-LS-ALHEM3B

    ■溝切削・側面切削

    被削材アルミニウム合金（A7075等）
    刃径 D送り速度（mm/min）回転速度
    （min-1）
    溝切削 側面切削
    18401,26050,000
    28401,26047,700
    31,0951,65031,800
    41,0951,65023,900
    51,0951,65019,100
    61,0951,65015,900
    81,0951,65011,900
    101,0951,6509,500
    121,0951,6508,000
    141,0951,6506,800
    161,0951,6506,000
    181,0951,6505,300
    221,0951,6504,300
    切込み量AdAdRd-
    ≦0.2D≦1.5D≦0.2D


    DLCコート超硬スクエアエンドミル アルミ加工用/3枚刃/スタブ/ロングシャンクタイプ:関連画像　　　DLCコート超硬スクエアエンドミル アルミ加工用/3枚刃/スタブ/ロングシャンクタイプ:関連画像

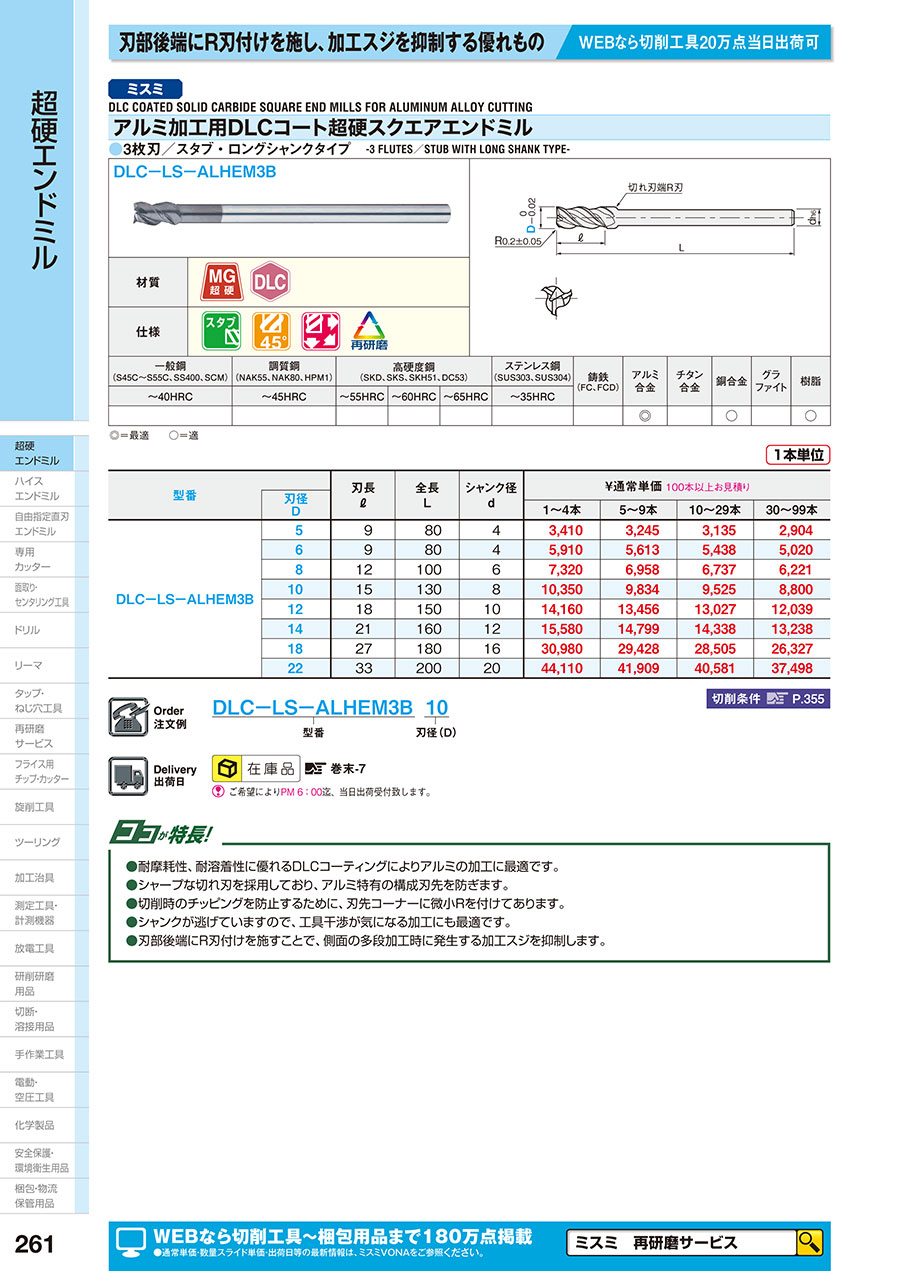

    カタログ

    • 現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。また、価格は適宜変更しております。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

    261

    商品担当おすすめ

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

    DLCコート超硬スクエアエンドミル アルミ加工用/3枚刃/スタブ/ロングシャンクタイプのレビュー
    4平均満足度：4.01件のレビュー
    アルミ鋳物の切削加工に使用しています
    4
    満足度：4.02023/04/26
    アルミ鋳物の切削加工に使用しています。加工前のアルミ鋳物には砂がついていたりするので、刃物のかけ、割れなどが発生します。...もっと読む
    0人が参考にしています。
    1件全て見る
