ミスミ

NASVCTFSB 柔軟ビニルキャブタイヤシールド付

通常単価(税別): 3,533円～341,052円

税込単価: 3,886円～375,157円

通常出荷日：在庫品1日目～1日目一部当日出荷可能

300V ミスミオリジナルの柔軟タイプ汎用電源のシールド付ケーブル。特長：シールド付きによる耐ノイズ...

詳細を確認

55.0

【取扱い終了品】一部型式において、在庫無くなり次第、ミスミでは受注受付を終了します。仕様の違いをご確認ください。本件に対するお問い合わせは本ページ右上の『エレクトロニクス部品技術窓口』のチャット・お問合せフォームからお願いします。
［在庫限り販売終了品］はこちら
※代替品シリーズ工業自動化ケーブル VCTF 36SBシリーズ（シールド付タイプ）PSE対応から仕様差異をご確認ください。
本ページの一部商品にて材料や部材入手難などの影響により一時的に受注停止をしております。
受注停止の型番については、ご注文の型番確定時に注文停止の案内がされます。推奨代替品は工業自動化ケーブル VCTF 36SBシリーズ（シールド付タイプ）PSE対応となります。現在、代替品へのご注文が集中し、一部製品で代替品でも受注停止が発生しておりますこと、予めご了承ください。
2027年以降、以下商品との統廃合を予定しております。
※代替品シリーズFMVCTF PSE対応柔軟ビニルキャブタイヤ（シールド無・有）から仕様差異をご確認下さい。

詳細を確認

商品仕様

概要仕様

特性レーダーチャート

※特性の目安としてご利用ください。	⇒P1685

商品比較

※比較サイズはAWG18(0.75mm²）、4芯を参考にしております。
※比較内容について保証するものではございません。
商品選定の参考としてお使い下さい。

主な仕様
シース色	ネイビー
取得規格	電安法
定格電圧	300		V
使用温度範囲	0～75		℃
難燃性	-
曲げ半径（mm）	仕上外径×	6	（固定部）
		-	（可動部）
	※推奨値であり保証値ではございません

仕様

型番	断面積（mm²）	芯数	AWG サイズ目安※1	撚合構造（図参照）	線芯本数	仕上外径（mm）	概算質量 kg/km	電気的特性				導体			絶縁		線芯外径約（mm）	シース		規格	サンプル提供※4
型番	断面積（mm²）	芯数	AWG サイズ目安※1	撚合構造（図参照）	線芯本数	仕上外径（mm）	概算質量 kg/km	許容電流 A（30℃）※2	導体抵抗 Ω/km（20℃）	絶縁特性MΩkm（20℃）	耐電圧 V/分	構成本/mm	外径約（mm）	メッキ ※3	厚さ（mm）	材質 ※3	線芯外径約（mm）	厚さ（mm）	材質 ※3	規格	サンプル提供※4
NASVCTFSB	0.5	2	20	芯/層撚り	2	6.50	60	4	37.8以下	5以上	3000	20/0.18	0.90	なし	0.50	PVC	1.90	1.00	PVC	-	◎
		3			3	6.80	69	3													◎
		4			4	7.30	80	3													◎
		6			6	8.40	106	2													◎
		8			8	9.00	125	2													◎
		10			10	10.30	155	2													◎
		12			12	10.50	169	2													◎
		16			16	11.50	211	1													◎
	0.75	2	18		2	7.30	76	6	25.1以下	5以上	3000	30/0.18	1.10		0.60		2.30	1.00		電安法対応	◎
		3			3	7.70	89	5													◎
		4			4	8.30	104	4													◎
		6			6	9.60	142	3													◎
		8			8	10.30	169	3													◎
		10			10	11.90	207	3													◎
		12			12	12.30	231	2													◎
	1.25	2	16		2	8.10	95	10	15.1以下	5以上	3000	50/0.18	1.50		0.60		2.70	1.00		電安法対応	◎
		3			3	8.50	117	9													◎
		4			4	9.20	139	8													◎
		6			6	10.80	187	6													◎
		8			8	11.60	230	6													◎
		10			10	13.50	284	5													◎
		16			16	15.70	422	4										1.1			◎
	2	2	14		2	8.70	117	15	9.79以下	5以上	3000	37/0.26	1.80		0.60		3.00	1.00		電安法対応	◎
		3			3	9.20	148	13													◎
		4			4	9.90	172	11													◎
		6			6	11.70	240	9													◎
		8			8	12.60	298	8													◎
		10			10	15.00	382	8										1.10			◎
		12			12	15.50	428	6										1.10			◎

【ご注意】
※1 サイズ変換はあくまでも目安となります。詳しくは ⇒P1688 の対比表をご参照ください。
※2 許容電流の値はあくまでも参考値であって、保証値ではありません。
※3 材質の見方
【メッキ】すず…すずめっき軟銅線
【材質】 PVC…塩化ビニル PE…ポリエチレン系素材 P…ポリエステル系素材フッ素…各種ふっ素樹脂 ※…その他
※4 サンプル提供については　FAケーブル　サンプル提供サービス　ページを確認ください。
採用メーカー変更により、色味や柔らかさが若干変わる場合があります。
通常単価・数量スライド単価・出荷日等の最新情報はミスミVONA eカタログをご参照ください。

ケーブル・電線のシース（外被部分）の外径サイズについては、上記表中の"仕上外径"の項目をご参照ください。

1688ページへ
FAケーブル　サンプル提供サービスへ

電流減少係数
周囲温度（℃）	30	40	50	60	70
電流減少係数	1.00	0.89	0.75	0.58	0.34

許容電流値は周囲温度30℃空中1条布設時の計算値を示し保証値ではありません。
周囲温度30℃以上の場合は、上の電流減少係数を許容電流に乗じます。
（例）0.5mm²の2芯で周囲温度が40℃の場合の許容電流値
5×0.89=4.45（A）

構造図

線芯識別表

No.	1	2	3	4	5	6	7	8	9	10
色	黒	白	赤	緑	黄	茶	青	灰	橙	桃
No.	11	12	13	14	15	16	17	18	19	20
色	水	紫	白/黒	白/赤	白/緑	白/青	黒/白	黒/赤	黒/緑	黒/青
No.	21	22	23	24	25	26	27	28	29	30
色	赤/白	赤/黒	赤/緑	赤/青	緑/白	緑/黒	緑/赤	緑/青	黄/白	黄/黒

※絶縁体色/スパイラルマーク色（1条）
（例）白/黒は白色絶縁体に黒インクのスパイラルマークを1条に施したものです。

型番リスト

表示件数

...

型番

芯数

(芯)

導体断面積

(mm²)

AWGサイズ

(AWG)

安全規格

全長

(m)

仕上り外径

(mm)

RoHS2（10物質）?

最小発注数量

2	0.5	[21～20] 20	-	1	6.5	対応	1個
2	0.5	[21～20] 20	-	2	6.5	対応	1個
2	0.5	[21～20] 20	-	3	6.5	対応	1個
2	0.5	[21～20] 20	-	4	6.5	対応	1個
2	0.5	[21～20] 20	-	5	6.5	対応	1個
2	0.5	[21～20] 20	-	6	6.5	対応	1個
2	0.5	[21～20] 20	-	7	6.5	対応	1個
2	0.5	[21～20] 20	-	8	6.5	対応	1個
2	0.5	[21～20] 20	-	9	6.5	対応	1個
2	0.5	[21～20] 20	-	10	6.5	対応	1個
2	0.5	[21～20] 20	-	11	6.5	対応	1個
2	0.5	[21～20] 20	-	12	6.5	対応	1個
2	0.5	[21～20] 20	-	13	6.5	対応	1個
2	0.5	[21～20] 20	-	14	6.5	対応	1個
2	0.5	[21～20] 20	-	15	6.5	対応	1個
2	0.5	[21～20] 20	-	16	6.5	対応	1個
2	0.5	[21～20] 20	-	17	6.5	対応	1個
2	0.5	[21～20] 20	-	18	6.5	対応	1個
2	0.5	[21～20] 20	-	19	6.5	対応	1個
2	0.5	[21～20] 20	-	20	6.5	対応	1個
2	0.5	[21～20] 20	-	21	6.5	対応	1個
2	0.5	[21～20] 20	-	22	6.5	対応	1個
2	0.5	[21～20] 20	-	23	6.5	対応	1個
2	0.5	[21～20] 20	-	24	6.5	対応	1個
2	0.5	[21～20] 20	-	25	6.5	対応	1個
2	0.5	[21～20] 20	-	26	6.5	対応	1個
2	0.5	[21～20] 20	-	27	6.5	対応	1個
2	0.5	[21～20] 20	-	28	6.5	対応	1個
2	0.5	[21～20] 20	-	29	6.5	対応	1個
2	0.5	[21～20] 20	-	30	6.5	対応	1個
2	0.5	[21～20] 20	-	31	6.5	対応	1個
2	0.5	[21～20] 20	-	32	6.5	対応	1個
2	0.5	[21～20] 20	-	33	6.5	対応	1個
2	0.5	[21～20] 20	-	34	6.5	対応	1個
2	0.5	[21～20] 20	-	35	6.5	対応	1個
2	0.5	[21～20] 20	-	36	6.5	対応	1個
2	0.5	[21～20] 20	-	37	6.5	対応	1個
2	0.5	[21～20] 20	-	38	6.5	対応	1個
2	0.5	[21～20] 20	-	39	6.5	対応	1個
2	0.5	[21～20] 20	-	40	6.5	対応	1個
2	0.5	[21～20] 20	-	41	6.5	対応	1個
2	0.5	[21～20] 20	-	42	6.5	対応	1個
2	0.5	[21～20] 20	-	43	6.5	対応	1個
2	0.5	[21～20] 20	-	44	6.5	対応	1個
2	0.5	[21～20] 20	-	45	6.5	対応	1個
2	0.5	[21～20] 20	-	46	6.5	対応	1個
2	0.5	[21～20] 20	-	47	6.5	対応	1個
2	0.5	[21～20] 20	-	48	6.5	対応	1個
2	0.5	[21～20] 20	-	49	6.5	対応	1個
2	0.5	[21～20] 20	-	50	6.5	対応	1個
2	0.5	[21～20] 20	-	51	6.5	対応	1個
2	0.5	[21～20] 20	-	52	6.5	対応	1個
2	0.5	[21～20] 20	-	53	6.5	対応	1個
2	0.5	[21～20] 20	-	54	6.5	対応	1個
2	0.5	[21～20] 20	-	55	6.5	対応	1個
2	0.5	[21～20] 20	-	56	6.5	対応	1個
2	0.5	[21～20] 20	-	57	6.5	対応	1個
2	0.5	[21～20] 20	-	58	6.5	対応	1個
2	0.5	[21～20] 20	-	59	6.5	対応	1個
2	0.5	[21～20] 20	-	60	6.5	対応	1個

通常単価(税別) (税込単価)	通常出荷日

3,533円 ( 3,886円 )	1日目
3,533円 ( 3,886円 )	1日目
3,533円 ( 3,886円 )	1日目
3,533円 ( 3,886円 )	1日目
3,533円 ( 3,886円 )	1日目
4,241円 ( 4,665円 )	1日目
4,947円 ( 5,442円 )	1日目
5,654円 ( 6,219円 )	1日目
6,361円 ( 6,997円 )	1日目
7,068円 ( 7,775円 )	1日目
6,479円 ( 7,127円 )	1日目
7,068円 ( 7,775円 )	1日目
7,658円 ( 8,424円 )	1日目
8,246円 ( 9,071円 )	1日目
8,835円 ( 9,719円 )	1日目
9,424円 ( 10,366円 )	1日目
10,014円 ( 11,015円 )	1日目
10,601円 ( 11,661円 )	1日目
11,191円 ( 12,310円 )	1日目
11,781円 ( 12,959円 )	1日目
12,370円 ( 13,607円 )	1日目
12,958円 ( 14,254円 )	1日目
13,547円 ( 14,902円 )	1日目
14,137円 ( 15,551円 )	1日目
14,726円 ( 16,199円 )	1日目
15,314円 ( 16,845円 )	1日目
15,904円 ( 17,494円 )	1日目
16,492円 ( 18,141円 )	1日目
17,082円 ( 18,790円 )	1日目
17,670円 ( 19,437円 )	1日目
18,260円 ( 20,086円 )	1日目
18,849円 ( 20,734円 )	1日目
19,437円 ( 21,381円 )	1日目
20,027円 ( 22,030円 )	1日目
20,615円 ( 22,677円 )	1日目
21,205円 ( 23,326円 )	1日目
21,793円 ( 23,972円 )	1日目
22,382円 ( 24,620円 )	1日目
22,972円 ( 25,269円 )	1日目
23,561円 ( 25,917円 )	1日目
24,149円 ( 26,564円 )	1日目
24,738円 ( 27,212円 )	1日目
25,328円 ( 27,861円 )	1日目
25,918円 ( 28,510円 )	1日目
26,505円 ( 29,156円 )	1日目
27,095円 ( 29,805円 )	1日目
27,684円 ( 30,452円 )	1日目
28,273円 ( 31,100円 )	1日目
28,861円 ( 31,747円 )	1日目
27,876円 ( 30,664円 )	1日目
28,433円 ( 31,276円 )	1日目
28,992円 ( 31,891円 )	1日目
29,548円 ( 32,503円 )	1日目
30,106円 ( 33,117円 )	1日目
30,663円 ( 33,729円 )	1日目
31,222円 ( 34,344円 )	1日目
31,778円 ( 34,956円 )	1日目
32,336円 ( 35,570円 )	1日目
32,893円 ( 36,182円 )	1日目
33,452円 ( 36,797円 )	1日目

...

基本情報

基本情報

300V ミスミオリジナルの柔軟タイプ汎用電源のシールド付ケーブル。
特長：シールド付きによる耐ノイズ性、優れた柔軟性、耐油性、耐捻回、耐環境物質を有する

ご注意

【取扱い終了品】一部型式において、在庫無くなり次第、ミスミでは受注受付を終了します。仕様の違いをご確認ください。本件に対するお問い合わせは本ページ右上の『エレクトロニクス部品技術窓口』のチャット・お問合せフォームからお願いします。
［在庫限り販売終了品］はこちら
※代替品シリーズ工業自動化ケーブル VCTF 36SBシリーズ（シールド付タイプ）PSE対応から仕様差異をご確認ください。
本ページの一部商品にて材料や部材入手難などの影響により一時的に受注停止をしております。
受注停止の型番については、ご注文の型番確定時に注文停止の案内がされます。推奨代替品は工業自動化ケーブル VCTF 36SBシリーズ（シールド付タイプ）PSE対応となります。現在、代替品へのご注文が集中し、一部製品で代替品でも受注停止が発生しておりますこと、予めご了承ください。
2027年以降、以下商品との統廃合を予定しております。
※代替品シリーズFMVCTF PSE対応柔軟ビニルキャブタイヤ（シールド無・有）から仕様差異をご確認下さい。

【ご注意】
・採用メーカー変更により、色味や柔らかさが若干変わる場合があります

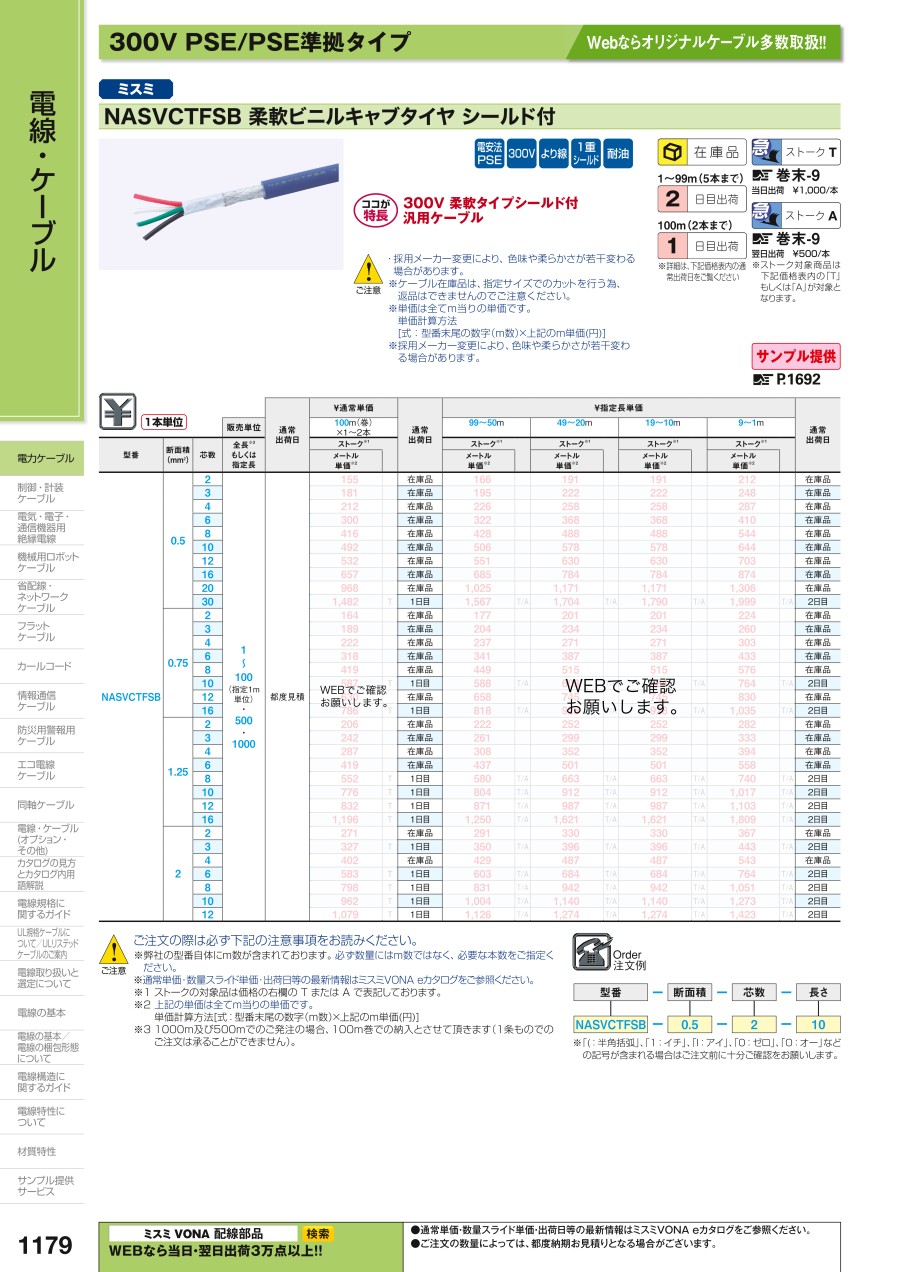

カタログ

商品TOP

カタログ (見開き版)

現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

商品担当おすすめ

ミスミ
SS30UCR UL／CE対応
30V　ロボットケーブル（UL・CE対応）。業界トップクラスの細さと屈曲性に優れたおすすめの商品。
ミスミ
SS300RCM CM（UL LISTED規格・NEPA対応）小径
300V　小径・ロボットケーブル(UL対応)。コストパフォーマンス・柔軟性に優れ、多くのシーンで使いやすいケーブルです。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

NASVCTFSB 柔軟ビニルキャブタイヤシールド付のレビュー

5平均満足度：5.04件のレビュー

星5
100%
星4
0%
星3
0%
星2
0%
星1
0%

海外向け部品の補修用

満足度：5.02017/09/25

コード断線。適当な長さのものが近隣でなく、早く手配できた。配線後、異常なし。

1人が参考にしています。

機器配線

満足度：5.02023/09/11

油圧装置のロータリーエンコーダーの配線なので耐油性と柔軟性で選択シールド層があるが柔らかめで現場の配線もやりやすか...もっと読む

0人が参考にしています。

モータ動力線の延長

満足度：5.02020/05/30

ACサーボモータの動力線の延長のために使用しました。もともとはシールドなしだったのですが、シールド付きで安価であったため...もっと読む

0人が参考にしています。

工場内の小形モーターの接続

満足度：5.02018/08/24

インバーターとモーター間の接続に使用しました。多数のモーターを使用する装置で、ノイズ対策としてこのケーブルを使用しました...もっと読む

0人が参考にしています。

4件全て見る

この商品を見た人は、こんな商品も見ています

	今見ている商品 NASVCTFSB 柔軟ビニルキャブタイヤシールド付	NASVCTSB PSE対応柔軟ビニルキャブタイヤシールド付	NASVCTF PSE対応柔軟ビニルキャブタイヤ	NASVCT PSE対応柔軟ビニルキャブタイヤ	工業自動化ケーブル VCTF 36SBシリーズ（シールド付タイプ）PSE対応	工業自動化 VCT 360SBシリーズ（PSE対応・シールド付タイプ）
メーカー	ミスミ	ミスミ	ミスミ	ミスミ	倉茂電工	倉茂電工
通常価格	3,533円-	5,553円 -	2,199円 -	3,257円 -	4,030円 -	5,640円 -
通常出荷日	在庫品1日目〜	1日目	1日目	1日目	在庫品1日目〜	在庫品1日目〜
電線規格	VCTF	VCT	VCTF	VCT	VCTF	VCT
定格電圧	300V	600V	300V	600V	300V	600V
シールド	有	有	無	無	有	有
特性	耐油性	耐油性	耐油性	耐油性	耐油性	耐油性
シース(外被)色	ネイビー色	ネイビー色	ネイビー色	ネイビー色	黒	黒

電力ケーブルカテゴリの売れ筋ランキング

通常価格、通常出荷日が表示と異なる場合がございます

電力ケーブルに関連する通販・販売特集

技術サポート窓口

エレクトロニクス部品技術窓口

商品の仕様・技術のお問い合わせ

Webお問い合わせフォーム

営業時間：9:00～18:00（土曜日・日曜日・祝日は除く）

※お問い合わせフォームは24時間受付しております。

見積もり・発注後最短当日出荷　新規会員登録で2D・3D CADデータを無料でダウンロード

無料で会員登録

閉じる

比較リスト

回答可能（特定物質なし）	関連する各国主要規制に対応しているため、輸出案件等でも安心してご利用いただけます REACH SVHCおよび中国RoHSで規定される物質は、含有が禁止されるものではないため、特定物質には該当せず、回答可能の選択肢に含まれます（報告義務が発生する可能性がございます）・以下の条件に、いずれも該当する商品です　 - chemSHERPA-AI形式での回答が可能　 - 特定物質（一般的な各国主要規制で禁止されている物質）を、閾値を超えて使用していない
回答不可（調査不可/特定物質あり）	各国主要規制に対応していない（または調査不可）のため、輸出案件等でのご利用は推奨いたしません・以下の条件のうち、いずれかに該当する商品です　 - chemSHERPA-AI形式での回答が不可　 - 特定物質（一般的な各国主要規制で禁止されている物質）を、閾値を超えて使用している
調査中	現在調査中です。調査完了まで今しばらくお待ちください・調査中のため、現時点ではchemSHERPA-AI形式での回答ができない商品です

カテゴリ・メーカーから探す

メカニカル部品系

筐体・調整締結・素材

空圧・油圧・配管・温調部品

回転伝達・コンベヤ・モータ・ロボット

直動・センサ・位置決め・ステージ

特注部品・図面加工部品

電気系

金型系

消耗品・補修用品・備品系

切削加工用品

生産加工用品

MRO・工場用副資材

メーカーから探す

特集から探す

絞り込み条件

chemSHERPA・RoHS

芯数(芯)

導体断面積(mm²)

AWGサイズ(AWG)

安全規格

全長(m)

仕上り外径(mm)

出荷日

NASVCTFSB 柔軟ビニルキャブタイヤシールド付

商品仕様

概要仕様

型番リスト

詳細情報

基本情報

ご注意

カタログ

商品担当おすすめ

この商品を見た人は、こんな商品も見ています

最近見た商品

電力ケーブルカテゴリの売れ筋ランキング

電力ケーブルに関連する通販・販売特集

技術サポート窓口

chemSHERPA

絞り込み条件

chemSHERPA・RoHS

芯数(芯)

導体断面積(mm2)

AWGサイズ(AWG)

安全規格

全長(m)

仕上り外径(mm)

出荷日

NASVCTFSB 柔軟ビニルキャブタイヤ シールド付

商品仕様

概要仕様

型番リスト

詳細情報

基本情報

ご注意

カタログ

商品担当おすすめ

この商品を見た人は、こんな商品も見ています

最近見た商品

電力ケーブルカテゴリの売れ筋ランキング

電力ケーブルに関連する通販・販売特集

技術サポート窓口

chemSHERPA

導体断面積(mm²)

NASVCTFSB 柔軟ビニルキャブタイヤシールド付
