FMVCTF PSE対応柔軟ビニルキャブタイヤ（シールド無・有）

通常単価(税別): 932円～200,937円

税込単価: 1,025円～221,031円

通常出荷日：在庫品1日目当日出荷可能

300V ミスミオリジナルの柔軟タイプ汎用電源のシールド無/有ケーブル。【特長】・マットな質感で優れ...

詳細を確認

55.0

商品画像は形状や色味を含め、実際の商品とは異なる場合がございます。
0.3SQと0.5SQは電気用品安全法（PSE）適用外のため、ご注意下さい。
ケーブル在庫品は、指定サイズでのカットを行う為、返品はできませんのでご注意下さい。

よく一緒に見られています

ミスミ

NASVCTF PSE対応柔軟ビニルキャブタイヤ

通常価格(税別)： 2,199円 (税込価格：2,419円)

通常出荷日：1 日目

よく一緒に見られています

ミスミ

NASVCTFSB 柔軟ビニルキャブタイヤシールド付

通常価格(税別)： 3,533円 (税込価格：3,886円)

通常出荷日：在庫品1日目

未確定：候補が5,800型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品仕様
型番リスト
詳細情報

商品仕様

型式表示方法

	型番	−	SQサイズ	−	芯数	−	長さ
〈シールド無〉	FMVCTF	−	0.5SQ	−	2	−	10
〈シールド有〉	FMVCTFSB

※「(：半角括弧」、「1：イチ」、「Ｉ：アイ」、「0：ゼロ」、「O：オー」などの記号が含まれる場合ご注文前に十分ご確認をお願いいたします。

概要仕様

シース色	黒
取得規格	電安法
定格電圧	300		V
使用温度範囲	-20～60		℃
曲げ半径(mm)	仕上外径×	6	(固定部)

※0℃以下でご使用の際は衝撃、屈曲、振動等の外的な力が加わらないようにして下さい。
※曲げ半径は推奨値であり保証値ではございません。

仕様
■シールド無(FMVCTF)

型番	断面積 (mm²)	芯数	撚合構造 (図参照)	仕上外径 (mm)	概算質量 (kg/km)	電気的特性				導体			絶縁		線芯外径約(mm)	シース		規格	サンプル提供 ^※3
型番	断面積 (mm²)	芯数	撚合構造 (図参照)	仕上外径 (mm)	概算質量 (kg/km)	許容電流 A (30℃) ^※1	導体抵抗 Ω/km (20℃)	絶縁特性 MΩkm (20℃)	耐電圧 (V/分)	構成 (本/mm)	外径約 (mm)	メッキ ^※2	厚さ (mm)	材質 ^※2	線芯外径約(mm)	厚さ (mm)	材質 ^※2	規格	サンプル提供 ^※3
FMVCTF	0.3	2	芯/層撚り	4.6	29	4	62.4	5以上	3000	12/0.18	0.7	なし	0.4	PVC	1.5	0.8	PVC	‐	◎
		3		4.8	35														◎
		4		5.2	40														◎
		6		6.1	60	3													◎
		8		6.7	70	3													◎
		10		7.7	75	2													◎
	0.5	2		5.8	42	5	37.8			20/0.18	0.9		0.5		1.9	1.0			◎
		3		6.1	51														◎
		4		6.6	59														◎
		6		7.7	82	4													◎
		8		8.4	101	4													◎
		10		9.7	125	3													◎
		12		10.0	139														◎
		16		11.0	177														◎
		20		11.9	213														◎
	0.75	2		6.6	57	7	25.0			30/0.18	1.1		0.6		2.3			電安法対応	◎
		3		7.0	68														◎
		4		7.6	80														◎
		6		8.9	112	6													◎
		8		9.7	139	5													◎
		10		11.3	173	5													◎
		12		11.7	193	4													◎
		16		12.9	248	4													◎
	1.25	2		7.4	74	12	15.1			50/0.18	1.5		0.6		2.7				◎
		3		7.8	92														◎
		4		8.5	109														◎
		6		10.0	156	8													◎
		8		11.0	196	7													◎
		10		12.9	244	6													◎
	2	2		8.0	93	17	9.8			37/0.26	1.8		0.6		3.0				◎
		3		8.5	119														◎
		4		9.2	142														◎
		6		11.0	206	11													◎
		8		12.0	260	9													◎

■シールド有(FMVCTFSB)

型番	断面積 (mm²)	芯数	撚合構造 (図参照)	仕上外径 (mm)	概算質量 (kg/km)	電気的特性				導体			絶縁		線芯外径約(mm)	シース		規格	サンプル提供 ^※3
						許容電流 A (30℃) ^※1	導体抵抗 Ω/km (20℃)	絶縁特性 MΩkm (20℃)	耐電圧 (V/分)	構成 (本/mm)	外径約 (mm)	メッキ ^※2	厚さ (mm)	材質 ^※2		厚さ (mm)	材質 ^※2
FMVCTFSB	0.5	2	芯/層撚り	6.5	54	5	37.8	5以上	3000	20/0.18	0.9	なし	0.5	PVC	1.9	1.0	PVC	‐	◎
		3		6.8	65														◎
		4		7.3	74														◎
		6		8.4	98	4													◎
		8		9.0	119														◎
		10		10.3	147	3													◎
		12		10.5	163														◎
		16		11.5	200														◎
		20		12.7	247											1.1			◎
	0.75	2		7.3	64	7	25.0			30/0.18	1.1		0.6		2.3	1.0		電安法対応	◎
		3		7.7	83														◎
		4		8.3	97														◎
		6		9.6	132	6													◎
		8		10.3	165	5													◎
		12		12.3	222	4													◎
	1.25	2		8.1	84	12	15.1			50/0.18	1.5				2.7				◎
		3		8.5	110														◎
		4		9.2	128														◎
		6		10.8	175	8													◎
		8		11.6	217	7													◎
		10		13.5	267	6													◎
	2	2		8.7	102	17	9.8			37/0.26	1.8				3.0				◎
		3		9.2	139														◎
		4		9.9	162														◎

【ご注意】
※1 許容電流の値はあくまでも参考値であって、保証値ではありません。
※2 材質の見方
     【メッキ】すず…すずめっき軟銅線
     【材質】    PVC…塩化ビニル PE…ポリエチレン系素材
             P…ポリエステル系素材フッ素…各種ふっ素樹脂 ※…その他
※3 サンプル提供については FAケーブル　サンプル提供サービスページを確認ください。
FAケーブル　サンプル提供サービスへ

電流減少係数(60℃)

周囲温度(℃)	30	35	40	45	50	55
電流減少係数	1.00	0.91	0.82	0.71	0.58	0.41

※許容電流値は、JCS0168により周囲温度30℃、空中一条布設時の計算値を示し、保証値ではありません。

構造図

■シールド無

■シールド有

■線芯識別表

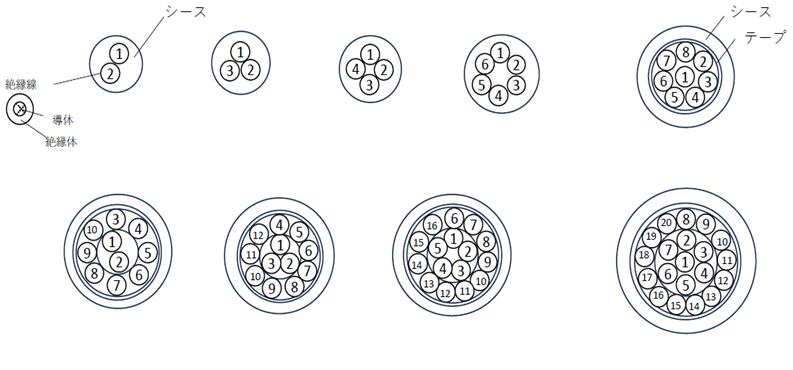

芯/層撚り構造

2 芯3 芯4 芯6 芯8 芯10芯12芯16芯20芯

※シールド有品も上記同様の線芯識別でございます。

No.	1	2	3	4	5	6	7	8	9	10
色	黒	白	赤	緑	黄	茶	青	灰	橙	桃
No.	11	12	13	14	15	16	17	18	19	20
色	水	紫	白/黒	白/赤	白/緑	白/青	黒/白	黒/赤	黒/緑	黒/青

※表中の白/黒は白絶縁体に黒色の両面埋込ストレートマークを
施したことを表す

ケーブル印字イメージ
■0.3SQ、0.5SQ

※0.3SQはシールド無品のみ販売
※0.5SQの印字はシールド無/有品共通

■0.75SQ以上(シールド無)

■0.75SQ以上(シールド有)

型番リスト

表示件数

...

型番

芯数

(芯)

導体断面積

(mm²)

シールド

安全規格

全長

(m)

仕上り外径

(mm)

RoHS?

最小発注数量

2	0.3	無	-	1	4.6	10	1個
2	0.3	無	-	2	4.6	10	1個
2	0.3	無	-	3	4.6	10	1個
2	0.3	無	-	4	4.6	10	1個
2	0.3	無	-	5	4.6	10	1個
2	0.3	無	-	6	4.6	10	1個
2	0.3	無	-	7	4.6	10	1個
2	0.3	無	-	8	4.6	10	1個
2	0.3	無	-	9	4.6	10	1個
2	0.3	無	-	10	4.6	10	1個
2	0.3	無	-	11	4.6	10	1個
2	0.3	無	-	12	4.6	10	1個
2	0.3	無	-	13	4.6	10	1個
2	0.3	無	-	14	4.6	10	1個
2	0.3	無	-	15	4.6	10	1個
2	0.3	無	-	16	4.6	10	1個
2	0.3	無	-	17	4.6	10	1個
2	0.3	無	-	18	4.6	10	1個
2	0.3	無	-	19	4.6	10	1個
2	0.3	無	-	20	4.6	10	1個
2	0.3	無	-	21	4.6	10	1個
2	0.3	無	-	22	4.6	10	1個
2	0.3	無	-	23	4.6	10	1個
2	0.3	無	-	24	4.6	10	1個
2	0.3	無	-	25	4.6	10	1個
2	0.3	無	-	26	4.6	10	1個
2	0.3	無	-	27	4.6	10	1個
2	0.3	無	-	28	4.6	10	1個
2	0.3	無	-	29	4.6	10	1個
2	0.3	無	-	30	4.6	10	1個
2	0.3	無	-	31	4.6	10	1個
2	0.3	無	-	32	4.6	10	1個
2	0.3	無	-	33	4.6	10	1個
2	0.3	無	-	34	4.6	10	1個
2	0.3	無	-	35	4.6	10	1個
2	0.3	無	-	36	4.6	10	1個
2	0.3	無	-	37	4.6	10	1個
2	0.3	無	-	38	4.6	10	1個
2	0.3	無	-	39	4.6	10	1個
2	0.3	無	-	40	4.6	10	1個
2	0.3	無	-	41	4.6	10	1個
2	0.3	無	-	42	4.6	10	1個
2	0.3	無	-	43	4.6	10	1個
2	0.3	無	-	44	4.6	10	1個
2	0.3	無	-	45	4.6	10	1個
2	0.3	無	-	46	4.6	10	1個
2	0.3	無	-	47	4.6	10	1個
2	0.3	無	-	48	4.6	10	1個
2	0.3	無	-	49	4.6	10	1個
2	0.3	無	-	50	4.6	10	1個
2	0.3	無	-	51	4.6	10	1個
2	0.3	無	-	52	4.6	10	1個
2	0.3	無	-	53	4.6	10	1個
2	0.3	無	-	54	4.6	10	1個
2	0.3	無	-	55	4.6	10	1個
2	0.3	無	-	56	4.6	10	1個
2	0.3	無	-	57	4.6	10	1個
2	0.3	無	-	58	4.6	10	1個
2	0.3	無	-	59	4.6	10	1個
2	0.3	無	-	60	4.6	10	1個

通常単価(税別) (税込単価)	通常出荷日

932円 ( 1,025円 )	在庫品1日目当日出荷可能
932円 ( 1,025円 )	在庫品1日目当日出荷可能
932円 ( 1,025円 )	在庫品1日目当日出荷可能
932円 ( 1,025円 )	在庫品1日目当日出荷可能
932円 ( 1,025円 )	在庫品1日目当日出荷可能
1,863円 ( 2,049円 )	在庫品1日目当日出荷可能
1,863円 ( 2,049円 )	在庫品1日目当日出荷可能
1,863円 ( 2,049円 )	在庫品1日目当日出荷可能
1,863円 ( 2,049円 )	在庫品1日目当日出荷可能
1,863円 ( 2,049円 )	在庫品1日目当日出荷可能
1,892円 ( 2,081円 )	在庫品1日目当日出荷可能
1,921円 ( 2,113円 )	在庫品1日目当日出荷可能
1,950円 ( 2,145円 )	在庫品1日目当日出荷可能
1,982円 ( 2,180円 )	在庫品1日目当日出荷可能
2,124円 ( 2,336円 )	在庫品1日目当日出荷可能
2,266円 ( 2,493円 )	在庫品1日目当日出荷可能
2,407円 ( 2,648円 )	在庫品1日目当日出荷可能
2,549円 ( 2,804円 )	在庫品1日目当日出荷可能
2,690円 ( 2,959円 )	在庫品1日目当日出荷可能
2,832円 ( 3,115円 )	在庫品1日目当日出荷可能
2,857円 ( 3,143円 )	在庫品1日目当日出荷可能
2,882円 ( 3,170円 )	在庫品1日目当日出荷可能
2,908円 ( 3,199円 )	在庫品1日目当日出荷可能
3,034円 ( 3,337円 )	在庫品1日目当日出荷可能
3,161円 ( 3,477円 )	在庫品1日目当日出荷可能
3,287円 ( 3,616円 )	在庫品1日目当日出荷可能
3,414円 ( 3,755円 )	在庫品1日目当日出荷可能
3,540円 ( 3,894円 )	在庫品1日目当日出荷可能
3,666円 ( 4,033円 )	在庫品1日目当日出荷可能
3,793円 ( 4,172円 )	在庫品1日目当日出荷可能
3,919円 ( 4,311円 )	在庫品1日目当日出荷可能
4,046円 ( 4,451円 )	在庫品1日目当日出荷可能
4,172円 ( 4,589円 )	在庫品1日目当日出荷可能
4,299円 ( 4,729円 )	在庫品1日目当日出荷可能
4,425円 ( 4,868円 )	在庫品1日目当日出荷可能
4,551円 ( 5,006円 )	在庫品1日目当日出荷可能
4,678円 ( 5,146円 )	在庫品1日目当日出荷可能
4,804円 ( 5,284円 )	在庫品1日目当日出荷可能
4,931円 ( 5,424円 )	在庫品1日目当日出荷可能
5,057円 ( 5,563円 )	在庫品1日目当日出荷可能
5,184円 ( 5,702円 )	在庫品1日目当日出荷可能
5,310円 ( 5,841円 )	在庫品1日目当日出荷可能
5,436円 ( 5,980円 )	在庫品1日目当日出荷可能
5,563円 ( 6,119円 )	在庫品1日目当日出荷可能
5,689円 ( 6,258円 )	在庫品1日目当日出荷可能
5,816円 ( 6,398円 )	在庫品1日目当日出荷可能
5,942円 ( 6,536円 )	在庫品1日目当日出荷可能
6,069円 ( 6,676円 )	在庫品1日目当日出荷可能
6,195円 ( 6,815円 )	在庫品1日目当日出荷可能
3,933円 ( 4,326円 )	在庫品1日目当日出荷可能
4,012円 ( 4,413円 )	在庫品1日目当日出荷可能
4,091円 ( 4,500円 )	在庫品1日目当日出荷可能
4,169円 ( 4,586円 )	在庫品1日目当日出荷可能
4,248円 ( 4,673円 )	在庫品1日目当日出荷可能
4,327円 ( 4,760円 )	在庫品1日目当日出荷可能
4,405円 ( 4,846円 )	在庫品1日目当日出荷可能
4,484円 ( 4,932円 )	在庫品1日目当日出荷可能
4,563円 ( 5,019円 )	在庫品1日目当日出荷可能
4,641円 ( 5,105円 )	在庫品1日目当日出荷可能
4,720円 ( 5,192円 )	在庫品1日目当日出荷可能

...

基本情報

基本情報

300V ミスミオリジナルの柔軟タイプ汎用電源のシールド無/有ケーブル。
【特長】
・マットな質感で優れた柔軟性、耐油性を有する

ご注意

商品画像は形状や色味を含め、実際の商品とは異なる場合がございます。
0.3SQと0.5SQは電気用品安全法（PSE）適用外のため、ご注意下さい。
ケーブル在庫品は、指定サイズでのカットを行う為、返品はできませんのでご注意下さい。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はマニュアルカタログをご覧ください。

FMVCTF PSE対応柔軟ビニルキャブタイヤ（シールド無・有）のレビュー

5平均満足度：5.01件のレビュー

星5
100%
星4
0%
星3
0%
星2
0%
星1
0%

電源の配線

満足度：5.02026/02/24

やわらかい！中の線もやわらかくて、作業性がすばらしい。耐油性能は時間がたたないとわかりませんが、安心の日本製なので、問...もっと読む

0人が参考にしています。

1件全て見る

この商品を見た人は、こんな商品も見ています

	今見ている商品 FMVCTF PSE対応柔軟ビニルキャブタイヤ（シールド無・有）	NASVCTSB PSE対応柔軟ビニルキャブタイヤシールド付	NASVCTF PSE対応柔軟ビニルキャブタイヤ	NASVCT PSE対応柔軟ビニルキャブタイヤ	NASVCTFSB 柔軟ビニルキャブタイヤシールド付	工業自動化ケーブル VCTF 36SBシリーズ（シールド付タイプ）PSE対応
メーカー	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	倉茂電工
通常価格	932円-	5,553円 -	2,199円 -	3,257円 -	3,533円 -	4,030円 -
通常出荷日	在庫品1日目	1日目	1日目	1日目	在庫品1日目〜	在庫品1日目〜
電線規格	VCTF	VCT	VCTF	VCT	VCTF	VCTF
定格電圧	300V	600V	300V	600V	300V	300V
特性	耐油性	耐油性	耐油性	耐油性	耐油性	耐油性
シース(外被)色	黒	ネイビー色	ネイビー色	ネイビー色	ネイビー色	黒
アース線	なし	なし	なし	なし	なし	なし

電力ケーブルカテゴリの売れ筋ランキング

通常価格、通常出荷日が表示と異なる場合がございます

電力ケーブルに関連する通販・販売特集

技術サポート窓口

エレクトロニクス部品技術窓口

商品の仕様・技術のお問い合わせ

Webお問い合わせフォーム

営業時間：9:00～18:00（土曜日・日曜日・祝日は除く）

※お問い合わせフォームは24時間受付しております。

見積もり・発注後最短当日出荷　新規会員登録で2D・3D CADデータを無料でダウンロード

無料で会員登録

閉じる

比較リスト

回答可能（特定物質なし）	関連する各国主要規制に対応しているため、輸出案件等でも安心してご利用いただけます REACH SVHCおよび中国RoHSで規定される物質は、含有が禁止されるものではないため、特定物質には該当せず、回答可能の選択肢に含まれます（報告義務が発生する可能性がございます）・以下の条件に、いずれも該当する商品です　 - chemSHERPA-AI形式での回答が可能　 - 特定物質（一般的な各国主要規制で禁止されている物質）を、閾値を超えて使用していない
回答不可（調査不可/特定物質あり）	各国主要規制に対応していない（または調査不可）のため、輸出案件等でのご利用は推奨いたしません・以下の条件のうち、いずれかに該当する商品です　 - chemSHERPA-AI形式での回答が不可　 - 特定物質（一般的な各国主要規制で禁止されている物質）を、閾値を超えて使用している
調査中	現在調査中です。調査完了まで今しばらくお待ちください・調査中のため、現時点ではchemSHERPA-AI形式での回答ができない商品です

カテゴリ・メーカーから探す

メカニカル部品系

筐体・調整締結・素材

空圧・油圧・配管・温調部品

回転伝達・コンベヤ・モータ・ロボット

直動・センサ・位置決め・ステージ

特注部品・図面加工部品

電気系

金型系

消耗品・補修用品・備品系

切削加工用品

生産加工用品

MRO・工場用副資材

メーカーから探す

特集から探す

絞り込み条件

chemSHERPA・RoHS

芯数(芯)

導体断面積(mm²)

シールド

安全規格

全長(m)

仕上り外径(mm)

出荷日

FMVCTF PSE対応柔軟ビニルキャブタイヤ（シールド無・有）

商品仕様

型番リスト

詳細情報

基本情報

ご注意

この商品を見た人は、こんな商品も見ています

最近見た商品

電力ケーブルカテゴリの売れ筋ランキング

電力ケーブルに関連する通販・販売特集

技術サポート窓口

chemSHERPA

絞り込み条件

chemSHERPA・RoHS

芯数(芯)

導体断面積(mm2)

シールド

安全規格

全長(m)

仕上り外径(mm)

出荷日

FMVCTF PSE対応 柔軟ビニルキャブタイヤ（シールド無・有）

商品仕様

型番リスト

詳細情報

基本情報

ご注意

この商品を見た人は、こんな商品も見ています

最近見た商品

電力ケーブルカテゴリの売れ筋ランキング

電力ケーブルに関連する通販・販売特集

技術サポート窓口

chemSHERPA

導体断面積(mm²)

FMVCTF PSE対応柔軟ビニルキャブタイヤ（シールド無・有）
