倉茂電工

工業自動化ケーブル VCTF 36SBシリーズ（シールド付タイプ）PSE対応

Name: 工業自動化ケーブル VCTF 36SBシリーズ（シールド付タイプ）PSE対応
Brand: 倉茂電工
SKU: 222000357517
Rating: 5 (1 reviews)

カタログ

通常単価(税別): 5,255円～761,915円

税込単価: 5,781円～838,107円

通常出荷日：在庫品1日目～4日目一部当日出荷可能

【特長】・耐油性・耐ノイズ性・柔軟性【用途】・機器間への配線・配電盤での配線・油環境下での配線・耐ノイ...

詳細を確認

55.0

本ページの一部商品にて材料や部材入手難などの影響により一時的に受注停止をしております。
受注停止の型番については、ご注文の型番確定時に注文停止の案内がされます。推奨代替品はNASVCTFSB 柔軟ビニルキャブタイヤシールド付となります。現在、代替品へのご注文が集中し、一部製品で代替品でも受注停止が発生しておりますこと、予めご了承ください。
【規格認証対応終了】本商品につきまして、これまで認証を取得しておりましたTR-CU（Customs Union Technical Regulations 関税同盟技術規則）が、昨今の国際情勢から認証更新が困難になりました。メーカーカタログに「EAC」表記がありますが、対応しておりませんので予めご了承ください。

詳細を確認

よく一緒に見られています

倉茂電工

工業自動化ケーブル VCTF-22シリーズ

通常価格(税別)： 2,060円 (税込価格：2,266円)

通常出荷日：在庫品1日目

よく一緒に見られています

倉茂電工

工業自動化ケーブル VCT222シリーズ（柔軟ビニル）

通常価格(税別)： 2,600円 (税込価格：2,860円)

通常出荷日：在庫品1日目

未確定：候補が3,400型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

商品特長詳細

構造概略

項目	構成
導体	軟銅集合線
絶縁体	ビニル混合物／PVC
より合わせ	線心を円形により合わせ
テープ	5心以上はテープを重ね巻き
シールド	すずめっき軟銅線編組
シース	耐油性ビニル混合物（黒色）

認証

〈PS〉E（0.75mm²以上に適用）

技術情報・設計アイデア

テクニカルデータ

ケーブルタイプ	国内
適用サイズ	0.75～2mm^2※
定格電圧	300V
定格温度	60℃
試験電圧	AC 2,000V・1min
難燃性	60°傾斜
適用規格	電気用品安全法

※0.5mm²は電気用品安全法が適用されませんので、信号及び通信回路などの弱電集回路にご使用下さい。

規格表

型番	断面積（mm^{2^）}	芯数	AWGサイズ目安 ※1	撚合構造（図参照）	線芯本数	仕上外径（mm）	概算質量 kg/km	電気的特性				導体			絶縁		線芯外径約（mm）	シース		規格
型番	断面積（mm^{2^）}	芯数	AWGサイズ目安 ※1	撚合構造（図参照）	線芯本数	仕上外径（mm）	概算質量 kg/km	許容電流A （30℃）※2	導体抵抗 Ω/km（20℃）	絶縁特性 MΩkm（20℃）	耐電圧 V/分	構成本/mm	外径約（mm）	メッキ※3	厚さ（mm）	材質※3	線芯外径約（mm）	厚さ（mm）	材質※3	規格
VCTF36SB	0.5	2	20	芯/層撚り	2	6.5	65	5	37.8以下	5以上2	000	20/0.18	0.9	なし	0.5	PVC	1.9	1	PVC	-
		3			3	6.8	70	5										1
		4			4	7.3	85	5										1
		6			6	8.4	100	4										1
		8			8	9.2	120	4										1
		10			10	10.5	150	3										1
		12			12	10.5	165	3										1
		16			16	11.5	205	3										1
		20			20	13	245	3										1
		30			30	15	345	2										1.1
	0.75	2	18		2	7.3	80	7	25.1以下	5以上	2000	30/0.18	1.1		0.6		2.3	1		電安法対応
		3			3	7.7	95	7										1
		4			4	8.3	110	7										1
		6			6	9.6	135	6										1
		8			8	10.5	165	5										1
		10			10	12	205	5										1
		12			12	12.5	220	4										1
		16			16	14	290	4										1
		20			20	15	345	4										1.1
		30			30	18	490	3										1.2
	1.25	2	16		2	8.1	105	12	15.1以下	5以上	2000	50/0.18	1.5		0.6		2.7	1		電安法対応
		3			3	8.5	120	12										1
		4			4	9.2	145	12										1
		6			6	11	180	8										1
		8			8	12	220	7										1
		10			10	13.5	280	7										1.1
		12			12	14	310	6										1.1
		16			16	16	400	6										1.1
		20			20	17.5	490	5										1.2
		30			30	21	700	4										1.3
	2.0	2	14		2	8.7	125	17	9.79以下	5以上	2000	37/0.26	1.8		0.6		3	1		電安法対応
		3			3	9.2	150	17										1
		4			4	9.9	180	17										1
		6			6	12	235	11										1

製品特性

VCTF 36（シールド無）

VCTF 36SB（シールド付）

使用温度範囲

固定時：-30℃～+60℃ ^※
※ 0℃以下でご使用の際は、衝撃・屈曲・振動等の外的力が加わらないようにしてください。

曲げ半径

固定時／ケーブル外径の4倍以上推奨

許容電流について

許容電流値は、周囲温度 30℃、空中一条敷設時の計算値を示し、保証値ではありません。
周囲温度 30℃以上の場合には、下表の電流減少係数を許容電流値に乗じて下さい。
許容電流の値は、JCS0168 により算出した値であって、保証値ではありません。
JCS0168・・・日本電線工業会規格"33kV 以下電力ケーブルの許容電流計算"

電流減少係数

周囲温度（℃）	30	35	40	45	50	55
電流減少係数	1.00	0.91	0.82	0.71	0.58	0.41

線心識別

線心数	線心識別方式
12 心以下	絶縁体着色方式	黒、白、赤、緑、黄、茶、青、灰、橙、紫、桃、若草の順
13 心以上	ナンバリング No. 方式	白絶縁体表面に 1、2、3、4・・・を連続表示

配列図

構造

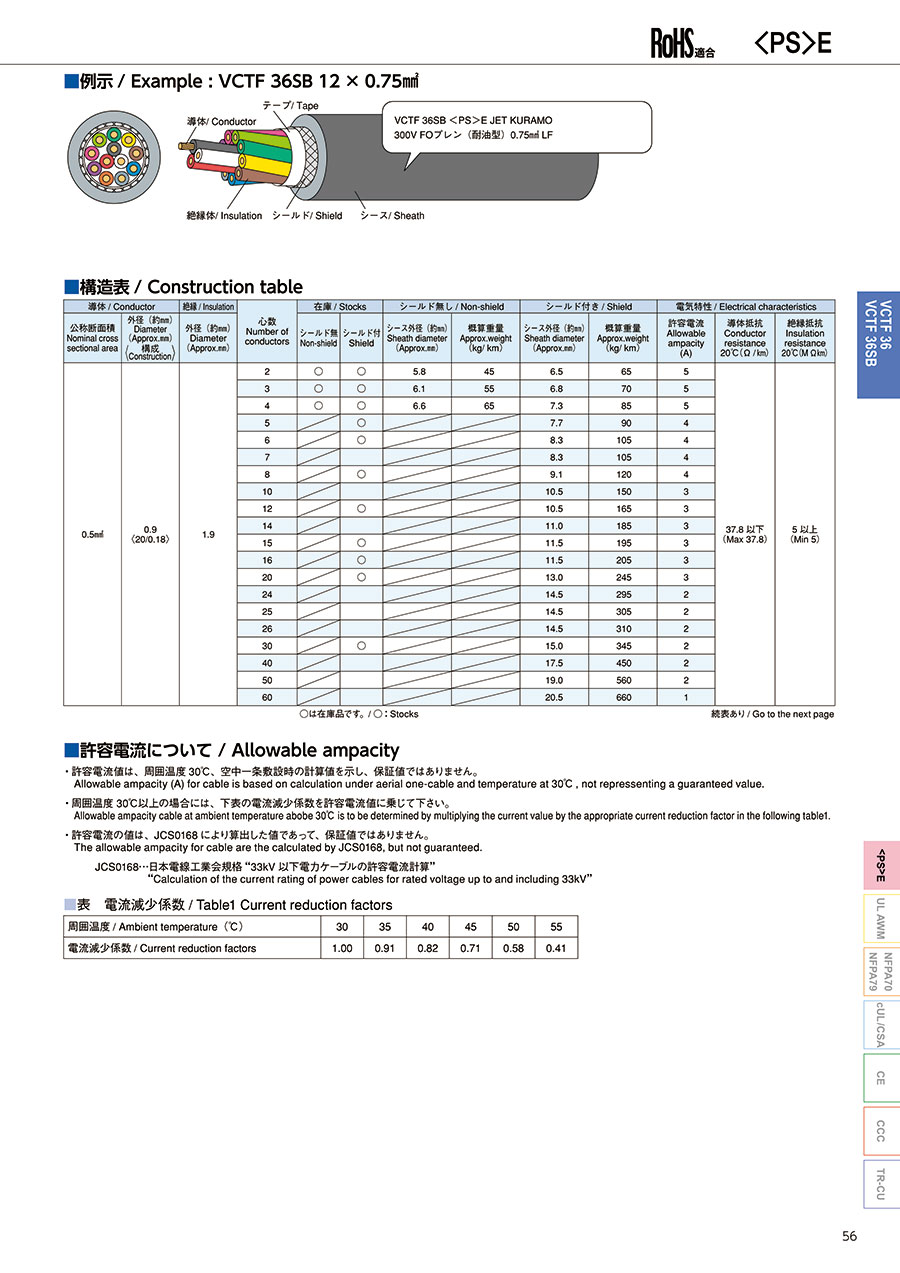

例示：VCTF 36SB 12×0.75mm²

使用方法・使用事例

型番リスト

表示件数

...

型番

芯数

(芯)

導体断面積

(mm²)

安全規格

全長

(m)

仕上り外径

(mm)

RoHS2（10物質）?

最小発注数量

2	[0.5] 0.5	-	1	6.5	対応	1個
2	[0.5] 0.5	-	2	6.5	対応	1個
2	[0.5] 0.5	-	3	6.5	対応	1個
2	[0.5] 0.5	-	4	6.5	対応	1個
2	[0.5] 0.5	-	5	6.5	対応	1個
2	[0.5] 0.5	-	6	6.5	対応	1個
2	[0.5] 0.5	-	7	6.5	対応	1個
2	[0.5] 0.5	-	8	6.5	対応	1個
2	[0.5] 0.5	-	9	6.5	対応	1個
2	[0.5] 0.5	-	10	6.5	対応	1個
2	[0.5] 0.5	-	11	6.5	対応	1個
2	[0.5] 0.5	-	12	6.5	対応	1個
2	[0.5] 0.5	-	13	6.5	対応	1個
2	[0.5] 0.5	-	14	6.5	対応	1個
2	[0.5] 0.5	-	15	6.5	対応	1個
2	[0.5] 0.5	-	16	6.5	対応	1個
2	[0.5] 0.5	-	17	6.5	対応	1個
2	[0.5] 0.5	-	18	6.5	対応	1個
2	[0.5] 0.5	-	19	6.5	対応	1個
2	[0.5] 0.5	-	20	6.5	対応	1個
2	[0.5] 0.5	-	21	6.5	対応	1個
2	[0.5] 0.5	-	22	6.5	対応	1個
2	[0.5] 0.5	-	23	6.5	対応	1個
2	[0.5] 0.5	-	24	6.5	対応	1個
2	[0.5] 0.5	-	25	6.5	対応	1個
2	[0.5] 0.5	-	26	6.5	対応	1個
2	[0.5] 0.5	-	27	6.5	対応	1個
2	[0.5] 0.5	-	28	6.5	対応	1個
2	[0.5] 0.5	-	29	6.5	対応	1個
2	[0.5] 0.5	-	30	6.5	対応	1個
2	[0.5] 0.5	-	31	6.5	対応	1個
2	[0.5] 0.5	-	32	6.5	対応	1個
2	[0.5] 0.5	-	33	6.5	対応	1個
2	[0.5] 0.5	-	34	6.5	対応	1個
2	[0.5] 0.5	-	35	6.5	対応	1個
2	[0.5] 0.5	-	36	6.5	対応	1個
2	[0.5] 0.5	-	37	6.5	対応	1個
2	[0.5] 0.5	-	38	6.5	対応	1個
2	[0.5] 0.5	-	39	6.5	対応	1個
2	[0.5] 0.5	-	40	6.5	対応	1個
2	[0.5] 0.5	-	41	6.5	対応	1個
2	[0.5] 0.5	-	42	6.5	対応	1個
2	[0.5] 0.5	-	43	6.5	対応	1個
2	[0.5] 0.5	-	44	6.5	対応	1個
2	[0.5] 0.5	-	45	6.5	対応	1個
2	[0.5] 0.5	-	46	6.5	対応	1個
2	[0.5] 0.5	-	47	6.5	対応	1個
2	[0.5] 0.5	-	48	6.5	対応	1個
2	[0.5] 0.5	-	49	6.5	対応	1個
2	[0.5] 0.5	-	50	6.5	対応	1個
2	[0.5] 0.5	-	51	6.5	対応	1個
2	[0.5] 0.5	-	52	6.5	対応	1個
2	[0.5] 0.5	-	53	6.5	対応	1個
2	[0.5] 0.5	-	54	6.5	対応	1個
2	[0.5] 0.5	-	55	6.5	対応	1個
2	[0.5] 0.5	-	56	6.5	対応	1個
2	[0.5] 0.5	-	57	6.5	対応	1個
2	[0.5] 0.5	-	58	6.5	対応	1個
2	[0.5] 0.5	-	59	6.5	対応	1個
2	[0.5] 0.5	-	60	6.5	対応	1個

通常単価(税別) (税込単価)	通常出荷日

5,255円 ( 5,781円 )	在庫品1日目当日出荷可能
5,255円 ( 5,781円 )	在庫品1日目当日出荷可能
5,255円 ( 5,781円 )	在庫品1日目当日出荷可能
5,255円 ( 5,781円 )	在庫品1日目当日出荷可能
5,255円 ( 5,781円 )	在庫品1日目当日出荷可能
6,306円 ( 6,937円 )	在庫品1日目当日出荷可能
7,357円 ( 8,093円 )	在庫品1日目当日出荷可能
8,409円 ( 9,250円 )	在庫品1日目当日出荷可能
9,458円 ( 10,404円 )	在庫品1日目当日出荷可能
10,510円 ( 11,561円 )	在庫品1日目当日出荷可能
8,304円 ( 9,134円 )	在庫品1日目当日出荷可能
9,059円 ( 9,965円 )	在庫品1日目当日出荷可能
9,814円 ( 10,795円 )	在庫品1日目当日出荷可能
10,570円 ( 11,627円 )	在庫品1日目当日出荷可能
11,325円 ( 12,458円 )	在庫品1日目当日出荷可能
12,078円 ( 13,286円 )	在庫品1日目当日出荷可能
12,834円 ( 14,117円 )	在庫品1日目当日出荷可能
13,589円 ( 14,948円 )	在庫品1日目当日出荷可能
14,344円 ( 15,778円 )	在庫品1日目当日出荷可能
15,099円 ( 16,609円 )	在庫品1日目当日出荷可能
15,854円 ( 17,439円 )	在庫品1日目当日出荷可能
16,609円 ( 18,270円 )	在庫品1日目当日出荷可能
17,364円 ( 19,100円 )	在庫品1日目当日出荷可能
18,119円 ( 19,931円 )	在庫品1日目当日出荷可能
18,874円 ( 20,761円 )	在庫品1日目当日出荷可能
19,628円 ( 21,591円 )	在庫品1日目当日出荷可能
20,383円 ( 22,421円 )	在庫品1日目当日出荷可能
21,138円 ( 23,252円 )	在庫品1日目当日出荷可能
21,893円 ( 24,082円 )	在庫品1日目当日出荷可能
22,648円 ( 24,913円 )	在庫品1日目当日出荷可能
23,404円 ( 25,744円 )	在庫品1日目当日出荷可能
24,159円 ( 26,575円 )	在庫品1日目当日出荷可能
24,914円 ( 27,405円 )	在庫品1日目当日出荷可能
25,669円 ( 28,236円 )	在庫品1日目当日出荷可能
26,424円 ( 29,066円 )	在庫品1日目当日出荷可能
27,179円 ( 29,897円 )	在庫品1日目当日出荷可能
27,933円 ( 30,726円 )	在庫品1日目当日出荷可能
28,688円 ( 31,557円 )	在庫品1日目当日出荷可能
29,443円 ( 32,387円 )	在庫品1日目当日出荷可能
30,198円 ( 33,218円 )	在庫品1日目当日出荷可能
30,953円 ( 34,048円 )	在庫品1日目当日出荷可能
31,708円 ( 34,879円 )	在庫品1日目当日出荷可能
32,463円 ( 35,709円 )	在庫品1日目当日出荷可能
33,218円 ( 36,540円 )	在庫品1日目当日出荷可能
33,974円 ( 37,371円 )	在庫品1日目当日出荷可能
34,729円 ( 38,202円 )	在庫品1日目当日出荷可能
35,482円 ( 39,030円 )	在庫品1日目当日出荷可能
36,238円 ( 39,862円 )	在庫品1日目当日出荷可能
36,993円 ( 40,692円 )	在庫品1日目当日出荷可能
37,222円 ( 40,944円 )	在庫品1日目当日出荷可能
37,967円 ( 41,764円 )	在庫品1日目当日出荷可能
38,711円 ( 42,582円 )	在庫品1日目当日出荷可能
39,456円 ( 43,402円 )	在庫品1日目当日出荷可能
40,200円 ( 44,220円 )	在庫品1日目当日出荷可能
40,944円 ( 45,038円 )	在庫品1日目当日出荷可能
41,689円 ( 45,858円 )	在庫品1日目当日出荷可能
42,433円 ( 46,676円 )	在庫品1日目当日出荷可能
43,178円 ( 47,496円 )	在庫品1日目当日出荷可能
43,923円 ( 48,315円 )	在庫品1日目当日出荷可能
44,666円 ( 49,133円 )	在庫品1日目当日出荷可能

...

基本情報

基本情報

【特長】
・耐油性
・耐ノイズ性
・柔軟性
【用途】
・機器間への配線
・配電盤での配線
・油環境下での配線
・耐ノイズ性要求箇所への配線

ご注意

本ページの一部商品にて材料や部材入手難などの影響により一時的に受注停止をしております。
受注停止の型番については、ご注文の型番確定時に注文停止の案内がされます。推奨代替品はNASVCTFSB 柔軟ビニルキャブタイヤシールド付となります。現在、代替品へのご注文が集中し、一部製品で代替品でも受注停止が発生しておりますこと、予めご了承ください。
【規格認証対応終了】本商品につきまして、これまで認証を取得しておりましたTR-CU（Customs Union Technical Regulations 関税同盟技術規則）が、昨今の国際情勢から認証更新が困難になりました。メーカーカタログに「EAC」表記がありますが、対応しておりませんので予めご了承ください。

カタログ

カタログ (見開き版)

商品担当おすすめ

ミスミ
SS30UCR UL／CE対応
30V　ロボットケーブル（UL・CE対応）。業界トップクラスの細さと屈曲性に優れたおすすめの商品。
ミスミ
SS300RCM CM（UL LISTED規格・NEPA対応）小径
300V　小径・ロボットケーブル(UL対応)。コストパフォーマンス・柔軟性に優れ、多くのシーンで使いやすいケーブルです。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
