e-CON　ソケットコネクタ【8～100個入り】

数量スライド割引
当日出荷可能

4.4

平均満足度4.4

この商品のレビューをみる（41件）

通常単価(税別): 1,138円～13,409円

税込単価: 1,252円～14,750円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

e-CON　プラグコネクタ

4.6

通常価格(税別)： 1,059円 (税込価格：1,165円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

e-CON　パネル取付用ソケットコネクタ

通常価格(税別)： 2,158円 (税込価格：2,374円)

通常出荷日：在庫品1日目

住友スリーエム、タイコエレクトロニクスアンプ(現：TE)製。電線被覆剥き不要の...

詳細情報を確認する

規格・仕様：

中継
信号用
盤内配線
センサー
圧接
専用工具不要
金メッキ
ワンタッチロック

コネクタシリーズ頭文字
D・E・F
D・E・F
e-CON
適用ピン・コンタクト
メス
用途
ケーブル対ケーブル
許容電流 (A)
3
許容電圧 (V)
32
電線接続方法
圧接
接続方向
ストレート
保護機能(耐環境性)
無
着脱方法
ワンタッチ

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
写真は代表画像となります。規格表に記載のボディー色、カバー色が納入されます。

未確定：候補が27型番あります。

商品仕様
型番リスト
詳細情報
カタログ

商品仕様

規格表

型式	−	パック数
37303-2206-000FL	−	8P	（8個入りの場合）
37303-2206-000FL	−	100P	（100個入りの場合）

1パック単位

8個入

1パック単位

25個入

1パック単位

20個入

型番	パック入数	極数	断面積 (mm²）	AWG	取付可能被覆外径 (φmm)	カバー色	重量 (g)	製造元	（別売）嵌合相手 e-CON　プラグコネクタ
									型番	パック入数	取付可能被覆外径(Φmm)
37303-3101-000FL	8P (8個入り) 100P (100個入り)	3	0.14～0.20	26～24	0.8～1.0	赤	1.2	3M	37103-4101-G00FL	8P (8個入り) 100P (100個入り)	0.8~1.0
37304-3101-000FL		4					1.5		37104-4101-G00FL
37303-3122-000FL		3			1.0～1.2	黄	1.2		37103-3122-000FL		1.0～1.2
37304-3122-000FL		4					1.5		37104-3122-000FL
37303-3163-000FL		3			1.2～1.6	橙	1.2		37103-3163-000FL		1.2～1.6
37304-3163-000FL		4					1.5		37104-3163-000FL
37303-2124-000FL		3	0.30～0.50	22～20	1.0～1.2	緑	1.2		37103-2124-000FL		1.0～1.2
37304-2124-000FL		4					1.5		37104-2124-000FL
37303-2165-000FL		3			1.2～1.6	青	1.2		37103-2165-000FL		1.2～1.6
37304-2165-000FL		4					1.5		37104-2165-000FL
37303-2206-000FL		3			1.6～2.0	灰	1.2		37103-2206-000FL		1.6～2.0
37304-2206-000FL		4					1.5		37104-2206-000FL
2-1746741-6	25P (25個入り)	6	0.1～0.5	28～20	1.15～1.35	薄青	2.5	TE	2-1473562-6	25P (25個入り)	1.15～1.35
2-1746741-8	20P (20個入り)	8					3		2-1473562-8	20P (20個入り)
4-1746741-6	25P (25個入り)	6			1.35～1.60	薄緑	2.5		4-1473562-6	25P (25個入り)	1.35～1.60
4-1746741-8	20P (20個入り)	8					3		4-1473562-8	20P (20個入り)

[ ! ] ミスミ品と製造元品は仕様、規格は同じで置き換え可能品となります。極数により製造元が異なります。3、4極：3M、６、8極：TE
　　型番例１）型番：37303-2124-000FL-8P (ミスミ)、型番：37303-2124-000 FL　(3M) (こちら>>)　
　　型番例２）型番：2-1746741-6-25P (ミスミ)、型番：2-1746741-6　(TE) (こちら>>)
[ ! ] 嵌合相手の電線径と異なる場合でも、極数が合っていれば使用可能です。
[ ! ] コンタクトは圧接タイプとなります。
[ ! ] e-CON　専用圧接工具（3~8芯対応）型番：MWI-ECON-IDC (こちら>>)
[ ! ] 適合ケーブル径は被覆外径内でご選定ください。単線は適用外ですので撚線を選定してください。
　　選定例）型番：37303-3101-000FL（被覆外径：Φ0.8~1.0）、型番：NA3VC-25-2P (線心外径：Φ1.0) (こちら>>)
[ ! ] UL認証未取得品です。

外形図

（単位：mm）
3・4極コネクタ	6・8極コネクタ

接続相関図

型番リスト

表示件数

型番

極数

カバー色

適合電線被覆外径

(mm)

RoHS?

最小発注数量

6	薄青	φ1.15～1.35	10	1パック 25個入り
8	薄青	φ1.15～1.35	10	1パック 20個入り
8	薄緑	φ1.35～1.6	10	1パック 20個入り
3	緑	φ1.0～1.2	-	1パック 8個入り
3	緑	φ1.0～1.2	10	1パック 100個入り
3	青	φ1.2～1.6	10	1パック 8個入り
3	青	φ1.2～1.6	10	1パック 100個入り
3	灰	φ1.6～2.0	10	1パック 8個入り
3	灰	φ1.6～2.0	10	1パック 100個入り
3	赤	φ0.8～1.0	-	1パック 8個入り
3	赤	φ0.8～1.0	10	1パック 100個入り
3	黄	φ1.0～1.2	-	1パック 8個入り
3	黄	φ1.0～1.2	10	1パック 100個入り
3	橙	φ1.2～1.6	10	1パック 8個入り
3	橙	φ1.2～1.6	10	1パック 100個入り
4	緑	φ1.0～1.2	10	1パック 8個入り
4	緑	φ1.0～1.2	-	1パック 100個入り
4	青	φ1.2～1.6	10	1パック 8個入り
4	青	φ1.2～1.6	-	1パック 100個入り
4	灰	φ1.6～2.0	-	1パック 8個入り
4	灰	φ1.6～2.0	10	1パック 100個入り
4	赤	φ0.8～1.0	10	1パック 8個入り
4	赤	φ0.8～1.0	10	1パック 100個入り
4	黄	φ1.0～1.2	10	1パック 8個入り
-	-	-	-	1パック 100個入り
4	橙	φ1.2～1.6	10	1パック 8個入り
4	橙	φ1.2～1.6	10	1パック 100個入り

通常単価(税別) (税込単価)	通常出荷日

9,125円 ( 10,038円 )	在庫品1日目当日出荷可能
10,552円 ( 11,607円 )	在庫品1日目当日出荷可能
10,552円 ( 11,607円 )	在庫品1日目当日出荷可能
2,110円 ( 2,321円 )	在庫品1日目当日出荷可能
11,963円 ( 13,159円 )	在庫品1日目当日出荷可能
1,138円 ( 1,252円 )	在庫品1日目当日出荷可能
12,396円 ( 13,636円 )	在庫品1日目当日出荷可能
1,138円 ( 1,252円 )	在庫品1日目当日出荷可能
12,153円 ( 13,368円 )	在庫品1日目当日出荷可能
1,138円 ( 1,252円 )	在庫品1日目当日出荷可能
12,396円 ( 13,636円 )	在庫品1日目当日出荷可能
1,196円 ( 1,316円 )	在庫品1日目当日出荷可能
12,072円 ( 13,279円 )	在庫品1日目当日出荷可能
1,196円 ( 1,316円 )	在庫品1日目当日出荷可能
12,072円 ( 13,279円 )	在庫品1日目当日出荷可能
1,221円 ( 1,343円 )	在庫品1日目当日出荷可能
13,393円 ( 14,732円 )	在庫品1日目当日出荷可能
2,888円 ( 3,177円 )	在庫品1日目当日出荷可能
13,409円 ( 14,750円 )	在庫品1日目当日出荷可能
1,242円 ( 1,366円 )	在庫品1日目当日出荷可能
12,821円 ( 14,103円 )	在庫品1日目当日出荷可能
1,324円 ( 1,456円 )	在庫品1日目当日出荷可能
11,868円 ( 13,055円 )	在庫品1日目当日出荷可能
1,242円 ( 1,366円 )	在庫品1日目当日出荷可能
13,364円 ( 14,700円 )	在庫品1日目当日出荷可能
1,392円 ( 1,531円 )	在庫品1日目当日出荷可能
12,016円 ( 13,218円 )	在庫品1日目当日出荷可能

基本情報

住友スリーエム、タイコエレクトロニクスアンプ(現：TE)製。電線被覆剥き不要のため結線作業が容易。

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
写真は代表画像となります。規格表に記載のボディー色、カバー色が納入されます。

【ココが特長】
電線被覆剥き不要のため結線作業が容易
●中継用ソケットコネクタです。プラグコネクタとの結合用です。
●防塵カバーはP341
●結合部形状はソケット（メス）です。
●ミスミではパック品販売の為、ミスミオリジナル型番での販売となります。
●製造元3、4極：３M / 6、８極：タイコエレクトロニクス
【ご注意】
・パック数量は商品によって異なりますので、下記価格表の入数欄を必ずご確認下さい。
・電線の導体構成により適合が異なる場合がありますのでご使用の電線規格サイズをお確かめの上商品をお選びください。

共通仕様

e-CON

特長

●ミスミオリジナル専用工具、または、市販のプライヤーで簡単に結線ができます
（特に6、８極の結線には、ミスミオリジナル工具をお奨めいたします）。
●電線被覆剥きは不要です。
●適合電線範囲を8色のコネクタカバーで識別しています。
●中継用、基板実装用、分岐アダプタを取り揃えました。
●端子、本体、カバーが一体構造なため管理が容易です。
●基盤タイプ3、4極は鉛フリーです。

共通仕様

結線方法

3、4極コネクタ

（注）一度圧接したケーブルを抜いてコネクタを再利用することはできません。

6、8極コネクタ

（注）

とは、Easy＆Economy Connectorの略名で、プログラマブルコントローラメーカー、センサメーカーおよびコネクタメーカーでセンサ用コネクタの標準化を検討・推進しています。

組み合わせ方法

結合例

結線方法

■電線を挿入します		■プライヤーまたは、専用圧接工具で圧接します。

簡単結線

■カバーへの電線挿入が容易。		■電線挿入状況が確認できる。

定格

	3、4極コネクタ	6、8極コネクタ
定格電圧	AC/DC 32V以下	DC 32V以下
定格電流	最大3.0A
使用温度（結露・水滴無きこと）	−20〜＋85℃（1A通電時）	−30〜＋75℃
	−20〜＋75℃（2A通電時）
	−20〜＋60℃（3A通電時）

電気的特性

耐電圧		AC1000V rms（1分間）	AC500V rms （1分間）
絶縁抵抗		1000MΩ
接触抵抗（初期）		50mΩ以下	30mΩ以下
適合電線（撚り線）	導体断面積	0.14〜0.50m²	0.2〜0.5m²
	AWG	26〜20	—
	被覆外径	φ0.8〜φ2.0mm	φ1.15〜φ1.6mm

その他

相対湿度	40℃　95％Ｒ.Ｈ.	25〜65℃　90〜95％Ｒ.Ｈ.
コンタクトピッチ	2mm

材質

項目	3、4極コネクタ		6、8極コネクタ
項目	材料	仕上り	材料	仕上り
本体	PBT樹脂	UL94V-0　黒色	ガラス入り熱可塑性ポリエステル樹脂	UL94V-0　黒色
ベースカバー	66ナイロン	UL94V-0　黒色	ポリカーボネイド	UL94V-0　青色、緑色
トップカバー	ポリカーボネイド	UL94V-0　半透明6色	ポリカーボネイド	UL94V-0　青色、緑色
コンタクト	銅合金	接続部：ニッケルメッキ2.5um以上金メッキ0.2um以上圧接部：ニッケルメッキ2.5um以上	銅合金	全面：ニッケルメッキ1.27um以上接点部：金メッキ0.2um以下

防塵カバー施工手順

（1）施工前		（2）中継状態のe-CONを防塵カバー内にセットする

（3）カバーを閉じ、ロックする		※中継をしていないe-CONでも使用可電線の無い側も防塵・防滴保護

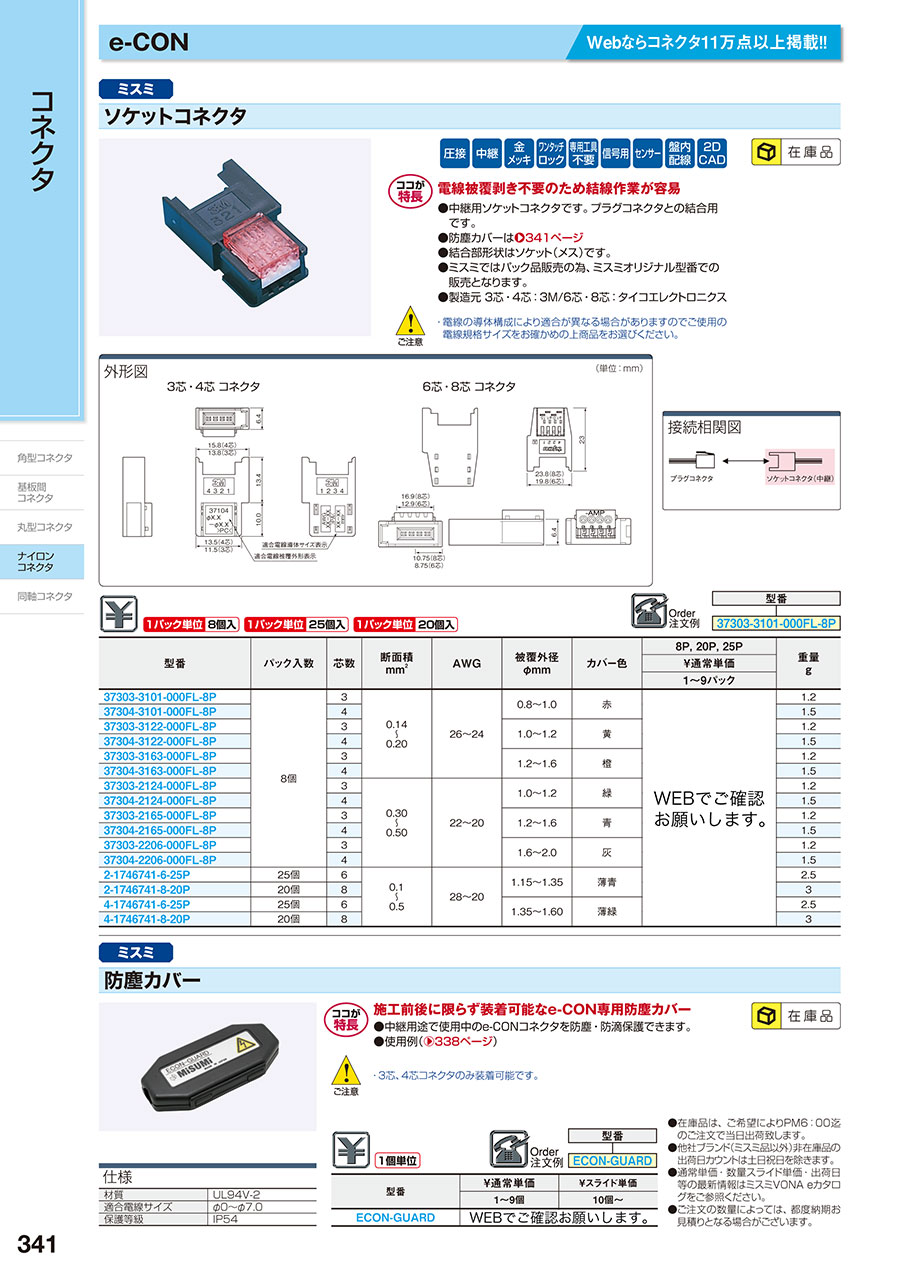

カタログ
