RITSインターコネクション・システム・コネクタ【1～36個入り】
- 一部SALE 2026/03/31まで
- 数量スライド割引
- 一部当日出荷可能
- 通常単価(税別)
- 465円～13,816円特別価格
- 税込単価
- 512円～15,198円特別価格
汎用ツールで押し上げるだけで簡単に結線ができるコネクタ。【特長】・適用電線被覆...
詳細情報を確認する未確定：候補が45型番あります。
商品情報
製品仕様
e-CON規格に準拠している4極コネクタのほか、3～8極タイプやライトアングルタイプ（3、4極）を用意。
製品画像
- 製品タイプ:コネクタ
- コネクタのスタイル:プラグ
- コネクタ タイプ:電線対基板
- シールド処理済み:いいえ
- 防水性:いいえ
- コネクタおよびコンタクトの嵌合先:プリント基板
- シュラウド付き:いいえ
- グロー ワイヤ定格:標準部品 - 非グロー ワイヤ
- コネクタのタイプ:コネクタ アセンブリ
電気的特性
- 動作電圧:32VDC
端子の特徴
- 端子のめっき材質:ニッケルに金メッキ
- Contact Current Rating（Max）:3A
- 端子のタイプ:タブ
- シャント/短絡バー:なし
- 端子レイアウト:インライン
- 多重端子のタイプ:なし
結線の特徴
- ワイヤ/ケーブルに対する結線方法:クリンプ
機械的アタッチメント
- 嵌合調整:あり
- 嵌合調整のタイプ:分極
- 嵌合保持:あり
- 嵌合保持のタイプ:ラッチ
- PCB マウント リテンション:なし
- 端子保持:なし
- PCB マウント アラインメント:なし
- パネル マウント:いいえ
使用条件
- 使用温度範囲:-30 〜 +75 ℃ [ -22 〜 +167 ℉ ]
動作/用途
- アセンブリ統合の特徴:なし
- 用途:ヘッダー
- ハロゲンフリー:はい
識別マーキング
- 回路識別の特徴:なし
業界スタンダード
- UL 難燃性グレード:UL 94V-0
実装の特徴
- 実装方法:チューブ
ソケット・コネクタ
- e-CON規格に準拠している4極コネクタのほか、3～8極タイプやライトアングルタイプ（3、4極）を用意。
外形図1
外形図2
外形図3
外形図4
| 極数 NO.of Pos. | 寸法 （Dimensions） | 型番（Part Number） | |||||||
|---|---|---|---|---|---|---|---|---|---|
| ホールド・ハウジングの色（Hold Housing Color） | |||||||||
| N | A | B | C | D | 黄色（Yellow） | 赤色（Red） | 青色（Blue） | 緑色（Green） | |
| 3 | 2 | 4 | 5.75 | 13.8 | 6.9 | 1746741-3 | 1-1746741-3 | 2-1746741-3 | 4-1746741-3 |
| 4 | 3 | 6 | 6.75 | 15.8 | 8.9 | 1746741-4 | 1-1746741-4 | 2-1746741-4 | 4-1746741-4 |
| 6 | 5 | 10 | 8.75 | 19.8 | 12.9 | 1746741-6 | 1-1746741-6 | 2-1746741-6 | 4-1746741-6 |
| 8 | 7 | 14 | 10.75 | 23.8 | 16.9 | 1746741-8 | 1-1746741-8 | 2-1746741-8 | 4-1746741-8 |

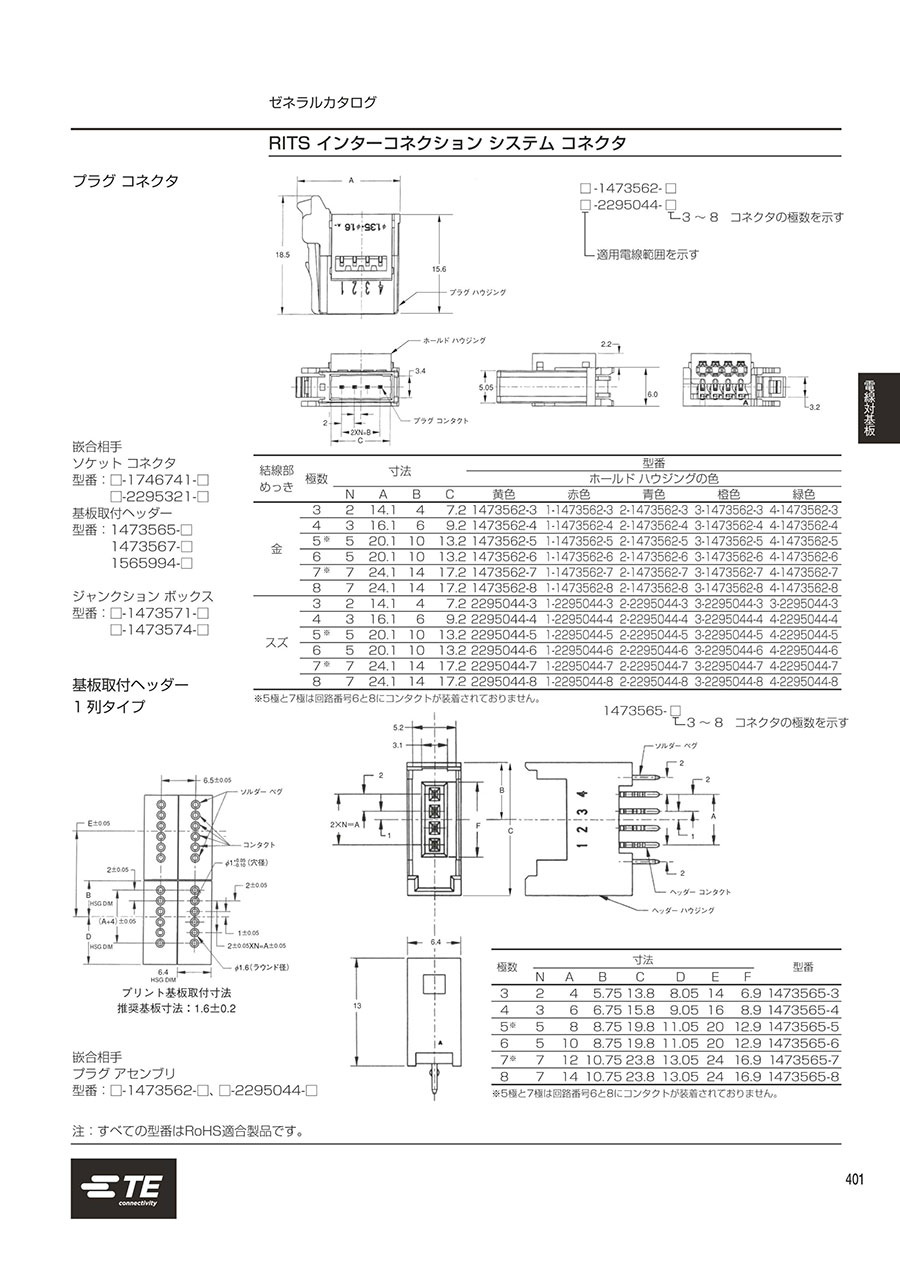

プラグ・コネクタ
外形図1
外形図2
外形図3
外形図4
| 極数 NO.of Pos. | 寸法 （Dimensions） | 型番（Part Number） | |||||||
|---|---|---|---|---|---|---|---|---|---|
| ホールド・ハウジングの色（Hold Housing Color） | |||||||||
| N | A | B | C | 黄色（Yellow） | 赤色（Red） | 青色（Blue） | 橙色（Orange） | 緑色（Green） | |
| 3 | 2 | 14.1 | 4 | 7.2 | 1473562-3 | 1-1473562-3 | 2-1473562-3 | 3-1473562-3 | 4-1473562-3 |
| 4 | 3 | 16.1 | 6 | 9.2 | 1473562-4 | 1-1473562-4 | 2-1473562-4 | 3-1473562-4 | 4-1473562-4 |
| 5* | 5 | 20.1 | 10 | 13.2 | 1473562-5 | 1-1473562-5 | 2-1473562-5 | 3-1473562-5 | 4-1473562-5 |
| 6 | 5 | 20.1 | 10 | 13.2 | 1473562-6 | 1-1473562-6 | 2-1473562-6 | 3-1473562-6 | 4-1473562-6 |
| 7* | 7 | 24.1 | 14 | 17.2 | 1473562-7 | 1-1473562-7 | 2-1473562-7 | 3-1473562-7 | 4-1473562-7 |
| 8 | 7 | 24.1 | 14 | 17.2 | 1473562-8 | 1-1473562-8 | 2-1473562-8 | 3-1473562-8 | 4-1473562-8 |
*5極と7極は回路番号6と8にコンタクトが装着されません。
型番リスト
表示件数
| 型番 |
|---|
| 注文停止中 |
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
564円 ( 620円 ) | 在庫品1日目当日出荷可能 |
465円 ( 512円 ) | 在庫品1日目当日出荷可能 |
564円310円 ( 341円 ) | 在庫品1日目当日出荷可能 |
9,466円 ( 10,413円 ) | 在庫品1日目当日出荷可能 |
9,397円 ( 10,337円 ) | 在庫品1日目当日出荷可能 |
8,876円7,988円 ( 8,787円 ) | 在庫品1日目当日出荷可能 |
762円457円 ( 503円 ) | 在庫品1日目当日出荷可能 |
724円 ( 796円 ) | 在庫品1日目当日出荷可能 |
8,760円6,570円 ( 7,227円 ) | 在庫品1日目当日出荷可能 |
568円511円 ( 562円 ) | 在庫品1日目当日出荷可能 |
9,466円7,099円 ( 7,809円 ) | 在庫品1日目当日出荷可能 |
773円 ( 850円 ) | 在庫品1日目当日出荷可能 |
8,991円8,091円 ( 8,900円 ) | 在庫品1日目当日出荷可能 |
6,641円 ( 7,305円 ) | 在庫品1日目当日出荷可能 |
8,541円7,686円 ( 8,455円 ) | 在庫品1日目当日出荷可能 |
8,876円 ( 9,764円 ) | 在庫品1日目当日出荷可能 |
722円649円 ( 714円 ) | 在庫品1日目当日出荷可能 |
8,977円 ( 9,875円 ) | 在庫品1日目当日出荷可能 |
10,097円 ( 11,107円 ) | 在庫品1日目当日出荷可能 |
482円241円 ( 265円 ) | 在庫品1日目当日出荷可能 |
5,997円 ( 6,597円 ) | 在庫品1日目当日出荷可能 |
676円 ( 744円 ) | 在庫品1日目当日出荷可能 |
1,465円 ( 1,612円 ) | 在庫品1日目当日出荷可能 |
10,016円 ( 11,018円 ) | 在庫品1日目当日出荷可能 |
9,899円8,909円 ( 9,800円 ) | 在庫品1日目当日出荷可能 |
740円666円 ( 733円 ) | 在庫品1日目当日出荷可能 |
629円566円 ( 623円 ) | 在庫品1日目当日出荷可能 |
616円 ( 678円 ) | 15日目 |
9,397円 ( 10,337円 ) | 在庫品1日目当日出荷可能 |
859円773円 ( 850円 ) | 在庫品1日目当日出荷可能 |
693円 ( 762円 ) | 在庫品1日目当日出荷可能 |
696円626円 ( 689円 ) | 在庫品1日目当日出荷可能 |
725円471円 ( 518円 ) | 在庫品1日目当日出荷可能 |
759円 ( 835円 ) | 在庫品1日目当日出荷可能 |
1,027円 ( 1,130円 ) | 在庫品1日目当日出荷可能 |
1,504円 ( 1,654円 ) | 在庫品1日目当日出荷可能 |
499円 ( 549円 ) | 在庫品1日目当日出荷可能 |
6,011円 ( 6,612円 ) | 在庫品1日目当日出荷可能 |
645円 ( 710円 ) | 在庫品1日目当日出荷可能 |
11,313円 ( 12,444円 ) | 在庫品1日目当日出荷可能 |
13,816円 ( 15,198円 ) | 在庫品1日目当日出荷可能 |
697円209円 ( 230円 ) | 在庫品1日目当日出荷可能 |
720円648円 ( 713円 ) | 在庫品1日目当日出荷可能 |
877円 ( 965円 ) | 在庫品1日目当日出荷可能 |
1,037円570円 ( 627円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
汎用ツールで押し上げるだけで簡単に結線ができるコネクタ。
【特長】
・適用電線被覆外径は0.6～1.6mm。ほとんどのセンサに適用可能。
・簡易ツールによる結線が可能。
・小型（2.0mmピッチ）コネクタ。
・2点接触構造が良好な接触安定性を実現。
・電線範囲をハウジングの色で識別可能。
・スマートロック形状で嵌合の際に「パチン」とロック音が明快。
【用途】
・半導体、液晶製造装置、検査機器、搬送機器。
