e-CON　専用圧接工具 MWI-ECON-IDC
ミスミ

e-CON　専用圧接工具

通常単価(税別)
4,500円
税込単価
4,950円

パネル取付けのできるソケットコネクタであるe-CONと電線との結線を確実に行う...

詳細情報を確認する
規格・仕様：
  • 圧接

型番:

MWI-ECON-IDC
解除
    数量：

    規格表

    型式
    MWI-ECON-IDC

    概要仕様

    使用例

    e-CON　専用圧接工具:関連画像e-CON　専用圧接工具:関連画像e-CON　専用圧接工具:関連画像e-CON　専用圧接工具:関連画像e-CON　専用圧接工具:関連画像
    （1）電線挿入 （2）圧接 （3）完了


    外形図

    		 （単位：mm）
    e-CON　専用圧接工具:関連画像
    全長180mm
    　重量250g


    e-CON

    特長

    ●ミスミオリジナル専用工具、または、市販のプライヤーで簡単に結線ができます
    （特に6芯8芯の結線には、ミスミオリジナル工具をお奨めいたします）。
    ●電線被覆剥きは不要です。
    ●適合電線範囲を8色のコネクタカバーで識別しています。
    ●中継用、基板実装用、分岐アダプタを取り揃えました。
    ●端子、本体、カバーが一体構造なため管理が容易です。
    ●基盤タイプ3芯・4芯は鉛フリーです。

    共通仕様

    結線方法
    3芯・4芯コネクタ 6芯・8芯コネクタ
    結線方法 結線方法
    （注）一度圧接したケーブルを抜いてコネクタを再利用することはできません。 （注）e-CONとは、Easy＆Economy　Connectorの 略名で、プログラマブルコントローラメーカー、 センサメーカーおよびコネクタメーカーでセンサ用コネクタの標準化を検討・推進しています。
    組み合わせ方法
    組み合わせ方法

    結合例

    結合例

    結線方法



    簡単結線


    ■電線を挿入します。■プライヤーまたは、
    専用圧接工具で圧接します    		 ■カバーへの電線挿入が容易。■電線挿入状況が確認できる。
    結線方法結線方法 結線方法

    定格
     3芯・4芯コネクタ6芯・8芯コネクタ
    定格電圧AC/DC 32V以下DC 32V以下
    定格電流最大3.0A
    使用温度
    （結露・水滴無きこと）    		−20?＋85℃（1A通電時）−30?＋75℃
    −20?＋75℃（2A通電時）
    −20?＋60℃（3A通電時）
    電気的特性
    耐電圧AC1000V rms（1分間）AC500V rms （1分間）
    絶縁抵抗1000MΩ
    接触抵抗（初期）50mΩ以下30mΩ以下
    適合電線
    （撚り線）    		導体断面積0.14?0.50m20.2?0.5m2
    AWG26?20—
    被覆外径φ0.8?φ2.0mmφ1.15?φ1.6mm
    その他
    相対湿度40℃　95％Ｒ.Ｈ.25?65℃　90?95％Ｒ.Ｈ.
    コンタクトピッチ2mm
    材質
    項目3芯・4芯コネクタ6芯・8芯コネクタ
    材料仕上り材料仕上り
    本体PBT樹脂UL94V-0　黒色ガラス入り熱可塑性
    ポリエステル樹脂    		UL94V-0　黒色
    ベースカバー66ナイロンUL94V-0　黒色ポリカーボネイドUL94V-0　青色、緑色
    トップカバーポリカーボネイドUL94V-0　半透明6色
    コンタクト銅合金接続部：ニッケルメッキ2.5um以上
    金メッキ0.2um以上
    圧接部：ニッケルメッキ2.5um以上    		銅合金全面：ニッケルメッキ1.27um以上
    接点部：金メッキ0.2um以下
    防塵カバー 施工手順
    （1）施工前
    防塵カバー 施工手順    		 （2）中継状態のe-CONを防塵カバー内にセットする
    防塵カバー 施工手順

    （3）カバーを閉じ、ロックする
    防塵カバー 施工手順    		 （4）※中継をしていないe-CONでも使用可
    電線の無い側も防塵・防滴保護
    防塵カバー 施工手順

    • 現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

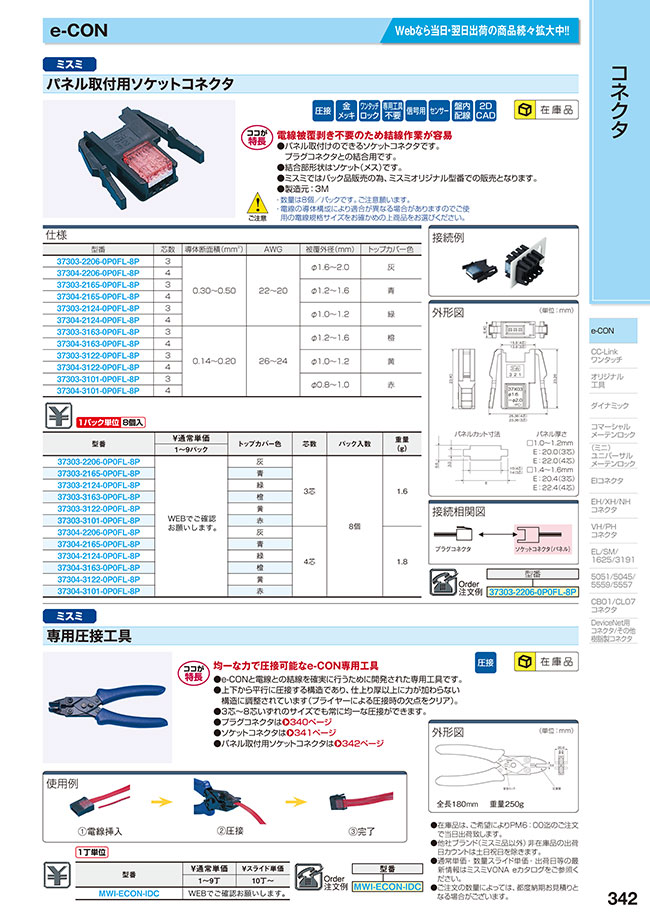

    EW-342

    MWI-ECON-IDCの仕様・寸法情報

    工具種類
    圧着工具・圧接工具
    適用タイプ
    e-CONコネクタ
    商品分類
    圧接工具
    RoHS?
    10

    絞り込み条件

    • 出荷日

      • すべて
      • 当日出荷可能

    型番リスト

    表示件数
  • 1
    • 型番
    MWI-ECON-IDC
    RoHS?最小発注数量
    10
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    4,500円
    ( 4,950円 )
    在庫品1日目当日出荷可能
  • 1

    • 詳細情報

    基本情報

    パネル取付けのできるソケットコネクタであるe-CONと電線との結線を確実に行うために開発された専用工具です。

    【ココが特長】
    均一な力で圧接可能なe-CON専用工具
    ●e-CONと電線との結線を確実に行うために開発された専用工具です。
    ●上下から平行に圧接する構造であり、仕上り厚以上に力が加わらない
    構造に調整されています（プライヤーによる圧接時の欠点をクリア）。
    ●3芯〜8芯いずれのサイズでも常に均一な圧接ができます。
    ●プラグコネクタはP340
    ●ソケットコネクタはP341
    ●パネル取付用ソケットコネクタはP342



    類似品類似品をすべて見る

    この商品に近い類似品がありませんでした。

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

    e-CON　専用圧接工具の型番MWI-ECON-IDCのページです。 型番MWI-ECON-IDCに関する仕様情報を記載しております。
