ミスミ

NA3VC UL規格

4.6

平均満足度4.6

この商品のレビューをみる（8件）

通常単価(税別): 1,468円～170,216円

税込単価: 1,615円～187,238円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

SS300CM CM（UL LISTED規格・NEPA対応）細径

4.5

通常価格(税別)： 935円 (税込価格：1,029円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

NAVC UL規格

4.2

通常価格(税別)： 1,252円 (税込価格：1,377円)

通常出荷日：1 日目

300V　ULAWM2517規格対応、耐油性に優れた固定信号用ケーブル。

詳細情報を確認する

規格・仕様：

VW-1
ULAWM
耐油
より線
ツイストペア
300V

シールド
無
安全規格
UL RECOGNIZED
定格電圧
300V
シース（外皮）色
青
特性
耐油性
アース線
なし
シース（外皮）材料
PVC(塩ビ)
絶縁体材料
PVC(塩ビ)

ご注意

本ページの一部商品にて材料や部材入手難などの影響により一時的に受注停止をしております。
受注停止の型番については、ご注文の型番確定時に注文停止の案内がされます。推奨代替品はSS300 UL 小径・低価格となります。現在、代替品へのご注文が集中し、一部製品で代替品でも受注停止が発生しておりますこと、予めご了承ください。
【取扱い終了品】一部型式において、在庫無くなり次第、ミスミでは受注受付を終了します。仕様の違いをご確認ください。本件に対するお問い合わせは本ページ右上の『エレクトロニクス部品技術窓口』のチャット・お問合せフォームからお願いします。
［在庫限り販売終了品］      [推奨代替品]
・NA3VC-25-32P-(長さ)      ・TKVVBS-0.2SQ-32P-（長さ）
※代替品シリーズ  対撚りシールド付計装ケーブル TKVVBSから仕様差異をご確認ください。

未確定：候補が4,700型番あります。

商品仕様
型番リスト
詳細情報
カタログ

商品仕様

型式表示方法

型番	−	AWGサイズ	−	芯数・対数	−	長さ
NA3VC	−	25	−	1P		10

※AWG25の1.5P,AWG19,AWG16は、ツイストペア（対撚り）ではございません。
※「(：半角括弧」、「1：イチ」、「I：アイ」、「0：ゼロ」、「O：オー」などの記号が含まれる場合はご注文前に十分ご確認をお願いします。

概要仕様

特性レーダーチャート

商品比較

主な仕様

シース色	ネイビー
取得規格	ULAWM2517
定格電圧	300			V
使用温度範囲	-20～105			℃
難燃性	VW-1
曲げ半径	仕上外径×	6	（固定部）
（mm）		-	（可動部）
※推奨値であり保証値ではございません

─ 一般VCTFケーブル
─ NA3VC

※比較サイズはAWG22（0.3mm²）、6芯相当を参考にしております。
※比較内容について保証するものではございません。
商品選定の参考としてお使い下さい。

※特性の目安としてご利用ください。

→P1685

仕様

型番	AWG サイズ	芯数・対数^※1 1P=2芯	断面積目安（mm²）^※2	撚合構造（図参照）	線芯本数	仕上^※6 外径（mm）	概算質量 kg/km	電気的特性				導体
型番	AWG サイズ	芯数・対数^※1 1P=2芯	断面積目安（mm²）^※2	撚合構造（図参照）	線芯本数	仕上^※6 外径（mm）	概算質量 kg/km	許容電流 A（30℃）^※3	導体抵抗 Ω/km（20℃）	絶縁特性 MΩkm（20℃）	耐電圧 V/5分	構成本/mm	外径約（mm）	メッキ^※4
NA3VC	25	1P	0.2	対撚り	2	3.9	19.0	4.4	121以下	10以上	2000	7/0.18	0.54	すず
		1.5P（芯より）			3	4.1	21.5	3.8
		2P			4	5.0	29.0	3.5
		3P			6	5.4	36.8	2.9
		4P			8	5.8	44.1	2.6
		5P			10	6.3	51.0	2.4
		6P			12	6.8	58.5	2.2
		7P			14	6.8	62.5	2.1
		8P			16	7.2	70.2	2.0
		10P			20	8.4	82.1	1.8
		12P			24	8.8	96.8	1.7
		15P			30	9.8	119.2	1.5
		18P			36	10.3	138.9	1.4
		25P			50	12.1	187.3	1.2
	23	1P	0.3		2	4.2	21.9	6.3	71.1以下	10以上	2000	12/0.18	0.72
		2P			4	5.7	34.6	5.0
		3P			6	6.1	45.8	4.2
		4P			8	6.6	56.3	3.7
		5P			10	7.2	68.3	3.4
		6P			12	8.0	78.9	3.1
		7P			14	8.0	85.8	3.0
		8P			16	8.8	100.5	2.8
		10P			20	9.8	122.6	2.6
		12P			24	10.3	144.4	2.4
		18P			36	11.9	197.9	2.1
		25P			50	14.1	273.8	1.7
	21	1P	0.5		2	4.7	30.3	8.8	41.9以下	10以上	2000	20/0.18	0.92
		2P			4	6.5	47.9	7.0
		3P			6	6.8	61.1	5.8
		4P			8	7.4	76.3	5.1
		5P			10	8.0	92.2	4.8
		6P			12	8.9	112.5	4.3
		7P			14	8.9	121.4	4.1
		8P			16	9.9	138.8	3.9
		10P			20	11.7	174.9	3.6
	19	2	0.75	芯層より	2	5.1	41.0	11.5	27.7以下	10以上	2000	30/0.18	1.13
		3			3	5.5	50.6	10.0
		4			4	6.0	60.7	9.0
		6			6	6.9	80.0	7.6
		8			8	7.4	98.8	6.6
		10			10	8.5	116.5	6.2
		12			12	8.8	134.7	5.7
	16	2	1.25		2	6.3	58.8	17.5	15.4以下	10以上	2000	54/0.18	1.53
		3			3	6.7	76.9	15.2
		4			4	7.2	94.6	13.7
		6			6	8.4	123.3	11.6
		8			8	8.9	154.7	10.1

型番	AWG サイズ	芯数・対数^※1 1P=2芯	絶縁		線芯外径約（mm）	シース		規格	サンプル提供^※5
型番	AWG サイズ	芯数・対数^※1 1P=2芯	厚さ（mm）	材質^※4	線芯外径約（mm）	厚さ（mm）	材質^※4	規格	サンプル提供^※5
NA3VC	25	1P	0.23	PVC	1.0	0.9	PVC	ULAWM2517	◎
		1.5P（芯より）				0.9			◎
		2P				0.9			◎
		3P				1.0			◎
		4P				1.0			◎
		5P				1.0			◎
		6P				1.0			◎
		7P				1.0			◎
		8P				1.0			◎
		10P				1.0			◎
		12P				1.1			◎
		15P				1.2			◎
		18P				1.2			◎
		25P				1.3			◎
		32P				1.4			◎
	23	1P	0.24		1.2	0.9			◎
		2P				0.9			◎
		3P				1.0			◎
		4P				1.0			◎
		5P				1.0			◎
		6P				1.0			◎
		7P				1.0			◎
		8P				1.1			◎
		10P				1.1			◎
		12P				1.2			◎
		18P				1.2			◎
		25P				1.4			◎
	21	1P	0.24		1.4	0.9			◎
		2P				1.0			◎
		3P				1.0			◎
		4P				1.0			◎
		5P				1.0			◎
		6P				1.1			◎
		7P				1.1			◎
		8P				1.1			◎
		10P				1.2			◎
	19	2	0.24		1.6	0.9			◎
		3				1.0			◎
		4				1.0			◎
		6				1.0			◎
		8				1.0			◎
		10				1.0			◎
		12				1.0			◎
	16	2	0.28		2.1	1.0			◎
		3				1.0			◎
		4				1.0			◎
		6				1.0			◎
		8				1.0			◎

構造

■対より型（AWG25-21）

（注）所要芯数に応じ介在の挿入があります。

■芯より型（AWG19・16）

線芯識別表

■対より型（AWG25-21）
NA3VC UL規格:関連画像

○内数字は右記線芯識別表の対No.を示す

※1.5Pは黒、白、赤での識別となります。
■芯より型（AWG19・16）
NA3VC UL規格:関連画像

ご注意
※1　芯/対表記が1P（1PS）のときの線芯本数は「×2芯」となりますのでご注意ください。
※2　サイズ変換はあくまでも目安となります。詳しくは→P1688の対比表をご参照ください。
※3　許容電流の値はあくまでも参考値であって、保証値ではありません。
※4　材質の見方
【メッキ】すず・・・すずめっき軟銅線
【材質】PVC・・・塩化ビニル　PE・・・ポリエチレン系素材　P・・・ポリエステル系素材　フッ素・・・各種ふっ素樹脂　※・・・その他
※5　サンプル提供については FAケーブル　サンプル提供サービスページを確認ください。
※6　ケーブル・電線のシース（外被部分）外径サイズについては、上記表中の“仕上外径”の項目をご参照下さい。

1688ページへ
FAケーブル　サンプル提供サービスへ

電流減少係数

周囲温度（℃）	30	40	50	60	70	80	90	100
電流減少係数	1.00	0.90	0.75	0.73	0.65	0.56	0.44	0.27

許容電流値は周囲温度30℃空中1条布設時の計算値を示し保証値ではありません。
周囲温度30℃以上の場合は、上の電流減少係数を許容電流に乗じます。
（例）AWG25の2芯で周囲温度が40℃の場合の許容電流値4.4×0.9＝3.96（A）

型番リスト

表示件数

...

型番

芯数

対数

AWGサイズ

(AWG)

導体断面積

(㎟)

仕上がり外径

(mm)

全長

(m)

電源・信号

導体断面積詳細

(mm²)

RoHS?

最小発注数量

2	-	[17～16] 16	1.25	6.3	1	信号用	1.25	10	1個
2	-	[17～16] 16	1.25	6.3	2	信号用	1.25	10	1個
2	-	[17～16] 16	1.25	6.3	3	信号用	1.25	10	1個
2	-	[17～16] 16	1.25	6.3	4	信号用	1.25	10	1個
2	-	[17～16] 16	1.25	6.3	5	信号用	1.25	10	1個
2	-	[17～16] 16	1.25	6.3	6	信号用	1.25	10	1個
2	-	[17～16] 16	1.25	6.3	7	信号用	1.25	10	1個
2	-	[17～16] 16	1.25	6.3	8	信号用	1.25	10	1個
2	-	[17～16] 16	1.25	6.3	9	信号用	1.25	10	1個
2	-	[17～16] 16	1.25	6.3	10	信号用	1.25	10	1個
2	-	[17～16] 16	1.25	6.3	11	信号用	1.25	10	1個
2	-	[17～16] 16	1.25	6.3	12	信号用	1.25	10	1個
2	-	[17～16] 16	1.25	6.3	13	信号用	1.25	10	1個
2	-	[17～16] 16	1.25	6.3	14	信号用	1.25	10	1個
2	-	[17～16] 16	1.25	6.3	15	信号用	1.25	10	1個
2	-	[17～16] 16	1.25	6.3	16	信号用	1.25	10	1個
2	-	[17～16] 16	1.25	6.3	17	信号用	1.25	10	1個
2	-	[17～16] 16	1.25	6.3	18	信号用	1.25	10	1個
2	-	[17～16] 16	1.25	6.3	19	信号用	1.25	10	1個
2	-	[17～16] 16	1.25	6.3	20	信号用	1.25	10	1個
2	-	[17～16] 16	1.25	6.3	21	信号用	1.25	10	1個
2	-	[17～16] 16	1.25	6.3	22	信号用	1.25	10	1個
2	-	[17～16] 16	1.25	6.3	23	信号用	1.25	10	1個
2	-	[17～16] 16	1.25	6.3	24	信号用	1.25	10	1個
2	-	[17～16] 16	1.25	6.3	25	信号用	1.25	10	1個
2	-	[17～16] 16	1.25	6.3	26	信号用	1.25	10	1個
2	-	[17～16] 16	1.25	6.3	27	信号用	1.25	10	1個
2	-	[17～16] 16	1.25	6.3	28	信号用	1.25	10	1個
2	-	[17～16] 16	1.25	6.3	29	信号用	1.25	10	1個
2	-	[17～16] 16	1.25	6.3	30	信号用	1.25	10	1個
2	-	[17～16] 16	1.25	6.3	31	信号用	1.25	10	1個
2	-	[17～16] 16	1.25	6.3	32	信号用	1.25	10	1個
2	-	[17～16] 16	1.25	6.3	33	信号用	1.25	10	1個
2	-	[17～16] 16	1.25	6.3	34	信号用	1.25	10	1個
2	-	[17～16] 16	1.25	6.3	35	信号用	1.25	10	1個
2	-	[17～16] 16	1.25	6.3	36	信号用	1.25	10	1個
2	-	[17～16] 16	1.25	6.3	37	信号用	1.25	10	1個
2	-	[17～16] 16	1.25	6.3	38	信号用	1.25	10	1個
2	-	[17～16] 16	1.25	6.3	39	信号用	1.25	10	1個
2	-	[17～16] 16	1.25	6.3	40	信号用	1.25	10	1個
2	-	[17～16] 16	1.25	6.3	41	信号用	1.25	10	1個
2	-	[17～16] 16	1.25	6.3	42	信号用	1.25	10	1個
2	-	[17～16] 16	1.25	6.3	43	信号用	1.25	10	1個
2	-	[17～16] 16	1.25	6.3	44	信号用	1.25	10	1個
2	-	[17～16] 16	1.25	6.3	45	信号用	1.25	10	1個
2	-	[17～16] 16	1.25	6.3	46	信号用	1.25	10	1個
2	-	[17～16] 16	1.25	6.3	47	信号用	1.25	10	1個
2	-	[17～16] 16	1.25	6.3	48	信号用	1.25	10	1個
2	-	[17～16] 16	1.25	6.3	49	信号用	1.25	10	1個
2	-	[17～16] 16	1.25	6.3	50	信号用	1.25	10	1個
2	-	[17～16] 16	1.25	6.3	51	信号用	1.25	10	1個
2	-	[17～16] 16	1.25	6.3	52	信号用	1.25	10	1個
2	-	[17～16] 16	1.25	6.3	53	信号用	1.25	10	1個
2	-	[17～16] 16	1.25	6.3	54	信号用	1.25	10	1個
2	-	[17～16] 16	1.25	6.3	55	信号用	1.25	10	1個
2	-	[17～16] 16	1.25	6.3	56	信号用	1.25	10	1個
2	-	[17～16] 16	1.25	6.3	57	信号用	1.25	10	1個
2	-	[17～16] 16	1.25	6.3	58	信号用	1.25	10	1個
2	-	[17～16] 16	1.25	6.3	59	信号用	1.25	10	1個
2	-	[17～16] 16	1.25	6.3	60	信号用	1.25	10	1個

通常単価(税別) (税込単価)	通常出荷日

2,076円 ( 2,284円 )	1日目
2,076円 ( 2,284円 )	1日目
2,076円 ( 2,284円 )	1日目
2,076円 ( 2,284円 )	1日目
2,076円 ( 2,284円 )	1日目
4,151円 ( 4,566円 )	1日目
4,151円 ( 4,566円 )	1日目
4,151円 ( 4,566円 )	1日目
4,151円 ( 4,566円 )	1日目
4,151円 ( 4,566円 )	1日目
4,567円 ( 5,024円 )	1日目
4,982円 ( 5,480円 )	1日目
5,398円 ( 5,938円 )	1日目
5,813円 ( 6,394円 )	1日目
6,229円 ( 6,852円 )	1日目
6,642円 ( 7,306円 )	1日目
7,058円 ( 7,764円 )	1日目
7,473円 ( 8,220円 )	1日目
7,889円 ( 8,678円 )	1日目
8,304円 ( 9,134円 )	1日目
7,848円 ( 8,633円 )	1日目
8,220円 ( 9,042円 )	1日目
8,594円 ( 9,453円 )	1日目
8,968円 ( 9,865円 )	1日目
9,342円 ( 10,276円 )	1日目
9,716円 ( 10,688円 )	1日目
10,090円 ( 11,099円 )	1日目
10,464円 ( 11,510円 )	1日目
10,836円 ( 11,920円 )	1日目
11,210円 ( 12,331円 )	1日目
11,584円 ( 12,742円 )	1日目
11,958円 ( 13,154円 )	1日目
12,332円 ( 13,565円 )	1日目
12,706円 ( 13,977円 )	1日目
13,078円 ( 14,386円 )	1日目
13,452円 ( 14,797円 )	1日目
13,826円 ( 15,209円 )	1日目
14,200円 ( 15,620円 )	1日目
14,574円 ( 16,031円 )	1日目
14,948円 ( 16,443円 )	1日目
15,320円 ( 16,852円 )	1日目
15,694円 ( 17,263円 )	1日目
16,068円 ( 17,675円 )	1日目
16,442円 ( 18,086円 )	1日目
16,816円 ( 18,498円 )	1日目
17,190円 ( 18,909円 )	1日目
17,562円 ( 19,318円 )	1日目
17,936円 ( 19,730円 )	1日目
18,310円 ( 20,141円 )	1日目
16,200円 ( 17,820円 )	1日目
16,524円 ( 18,176円 )	1日目
16,847円 ( 18,532円 )	1日目
17,173円 ( 18,890円 )	1日目
17,496円 ( 19,246円 )	1日目
17,820円 ( 19,602円 )	1日目
18,144円 ( 19,958円 )	1日目
18,467円 ( 20,314円 )	1日目
18,793円 ( 20,672円 )	1日目
19,116円 ( 21,028円 )	1日目
19,440円 ( 21,384円 )	1日目

...

基本情報

基本情報

300V　ULAWM2517規格対応、耐油性に優れた固定信号用ケーブル。

ご注意

本ページの一部商品にて材料や部材入手難などの影響により一時的に受注停止をしております。
受注停止の型番については、ご注文の型番確定時に注文停止の案内がされます。推奨代替品はSS300 UL 小径・低価格となります。現在、代替品へのご注文が集中し、一部製品で代替品でも受注停止が発生しておりますこと、予めご了承ください。
【取扱い終了品】一部型式において、在庫無くなり次第、ミスミでは受注受付を終了します。仕様の違いをご確認ください。本件に対するお問い合わせは本ページ右上の『エレクトロニクス部品技術窓口』のチャット・お問合せフォームからお願いします。
［在庫限り販売終了品］      [推奨代替品]
・NA3VC-25-32P-(長さ)      ・TKVVBS-0.2SQ-32P-（長さ）
※代替品シリーズ  対撚りシールド付計装ケーブル TKVVBSから仕様差異をご確認ください。

【ご注意】
※この商品は「ULトレーサビリティプログラム／プロセスト・ワイヤ」に対応しております（c-UL未対応）
※ケーブル在庫品は、指定サイズでのカットを行う為、キャンセル・返品はできませんのでご注意ください
※採用メーカー変更により、色味や柔らかさが若干変わる場合があります
※電気用品安全法を取得しておりません。

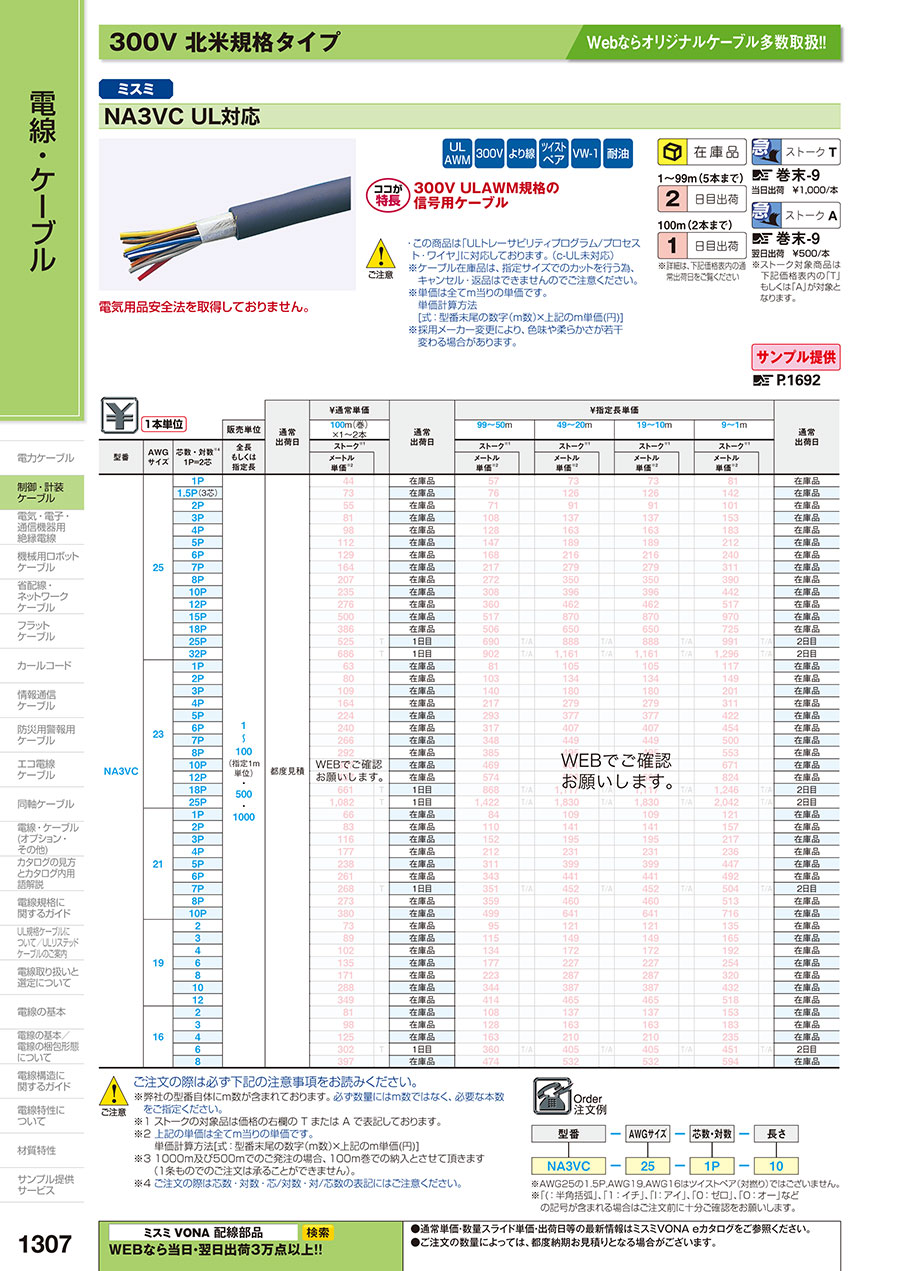

カタログ

商品TOP

カタログ (見開き版)

現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

商品担当おすすめ

ミスミ
SS30UCR UL／CE対応
30V　ロボットケーブル（UL・CE対応）。業界トップクラスの細さと屈曲性に優れたおすすめの商品。
ミスミ
SS300R　UL規格　小径
300V　小径・ロボットケーブル(UL対応)。コストパフォーマンス・柔軟性に優れ、多くのシーンで使いやすいケーブルです。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

NA3VC UL規格のレビュー

4.6平均満足度：4.68件のレビュー

星5
63%
星4
38%
星3
0%
星2
0%
星1
0%

計測器に使用

満足度：4.02018/10/30

UL規格であることと価格で、選びました。ミスミのシールドなしのケーブルと使い分けをしています。柔軟性もあり、値段もそこそ...もっと読む

1人が参考にしています。

２４Ｖ回路で耐熱が必要な個所に使用

満足度：5.02022/05/27

低圧回路で耐熱性が必要な時に使用しました。ＰＶＣでも１０５℃まで使えて安価で良いと思います。

0人が参考にしています。

装置配線

満足度：5.02021/08/26

結構柔軟なケーブルでとても使いやすかったです。また購入したいと思います。

0人が参考にしています。

外部用ケーブルとして使用

満足度：4.02021/05/06

柔軟性はＯＫ、多くのケーブルを加工する立場からすると、シースとコア線の密着度が低い為に、ハーネス作成後も強めに引張るとシ...もっと読む

0人が参考にしています。

製品製作

満足度：5.02020/12/07

被覆自体に柔軟性が有る為、取扱が易しです。その為、製作も楽でした。

0人が参考にしています。

8件全て見る

この商品を見た人は、こんな商品も見ています

	今見ている商品 NA3VC UL規格	NA3VCSB UL規格シールド付	NA3UCSB UL対応シールド付	SSCL3 UL LISTED（CL3）対応	SSCL3SB UL LISTED（CL3）対応シールド付	NAVC UL規格
メーカー	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ
通常価格	1,468円-	1,871円 -	3,965円 -	1,775円 -	2,016円 -	-
通常出荷日	1日目	1日目	在庫品1日目〜	1日目	在庫品1日目〜	1日目
シールド	無	有	-	無	有	無
安全規格	UL RECOGNIZED	UL RECOGNIZED	-	UL LISTED	UL LISTED	UL RECOGNIZED
定格電圧	300V	300V	-	300V	300V	150V
シース（外皮）色	青	青	-	黒	黒	青
特性	耐油性	耐油性	-	耐油性	耐油性	耐油性
