●ミスミオリジナル専用工具、または、市販のプライヤーで簡単に結線ができます
（特に6、8極の結線には、ミスミオリジナル工具をお奨めいたします）。
●電線被覆剥きは不要です。
●適合電線範囲を8色のコネクタカバーで識別しています。
●中継用、基板実装用、分岐アダプタを取り揃えました。
●端子、本体、カバーが一体構造なため管理が容易です。
●基盤タイプ3、4極は鉛フリーです。
エレクトロニクス部品技術窓口
e-CON プラグコネクタ【8～100個入り】
- 一部SALE 2026/03/31まで
- 当日出荷可能
- 通常単価(税別)
- 1,059円～14,850円特別価格
- 税込単価
- 1,165円～16,335円特別価格
住友スリーエム、タイコエレクトロニクスアンプ(現：TE)製。電線被覆剥き不要の...
詳細情報を確認する未確定：候補が40型番あります。
商品仕様
規格表
| 型式 | − | パック数 | |
| 37103-2206-000FL | − | 8P | （8個入りの場合） |
| 37103-2206-000FL | − | 100P | （100個入りの場合） |
|
|
|
| 型番 | パック入数 | 極数 | 断面積 (mm2） | AWG | 取付可能 被覆外径 (φmm) | ボディー色 | カバー色 | 重量 (g) | 製造元 | （別売）嵌合相手 e-CON ソケットコネクタ | ||
| 型番 | パック入数 | 取付可能 被覆外径(Φmm) | ||||||||||
| 37103-4080-G00FL | 8P (8個入り) 100P (100個入り) | 3 | 0.08～0.14未満 | 28～26 | 0.6～0.8 | 灰 | 紫 | 0.3 | 3M | 37303-3101-000FL | 8P (8個入り) 100P (100個入り) | 0.8~1.0※ |
| 37104-4080-G00FL | 4 | 0.4 | 37304-3101-000FL | |||||||||
| 37103-4101-G00FL | 3 | 0.8～1.0 | 赤 | 0.3 | 37303-3101-000FL | 0.8～1.0 | ||||||
| 37104-4101-G00FL | 4 | 0.4 | 37304-3101-000FL | |||||||||
| 37103-3080-000FL | 3 | 0.14～0.3未満 | 26～24 | 0.6～0.8 | 黒 | 紫 | 0.3 | 37303-3101-000FL | 0.8~1.0※ | |||
| 37104-3080-000FL | 4 | 0.4 | 37304-3101-000FL | |||||||||
| 37103-3101-000FL | 3 | 0.8～1.0 | 赤 | 0.3 | 37303-3101-000FL | 0.8～1.0 | ||||||
| 37104-3101-000FL | 4 | 0.4 | 37304-3101-000FL | |||||||||
| 37103-3122-000FL | 3 | 1.0～1.2 | 黄 | 0.3 | 37303-3122-000FL | 1.0～1.2 | ||||||
| 37104-3122-000FL | 4 | 0.4 | 37304-3122-000FL | |||||||||
| 37103-3163-000FL | 3 | 1.2～1.6 | 橙 | 0.3 | 37303-3163-000FL | 1.2～1.6 | ||||||
| 37104-3163-000FL | 4 | 0.4 | 37304-3163-000FL | |||||||||
| 37103-2124-000FL | 3 | 0.3以上～0.5 | 22～20 | 1.0～1.2 | 緑 | 0.3 | 37303-2124-000FL | 1.0～1.2 | ||||
| 37104-2124-000FL | 4 | 0.4 | 37304-2124-000FL | |||||||||
| 37103-2165-000FL | 3 | 1.2～1.6 | 青 | 0.3 | 37303-2165-000FL | 1.2～1.6 | ||||||
| 37104-2165-000FL | 4 | 0.4 | 37304-2165-000FL | |||||||||
| 37103-2206-000FL | 3 | 1.6～2.0 | 灰 | 0.3 | 37303-2206-000FL | 1.6～2.0 | ||||||
| 37104-2206-000FL | 4 | 0.4 | 37304-2206-000FL | |||||||||
| 2-1473562-6 | 25P (25個入り) | 6 | 0.1～0.5 | 28～20 | 1.15～1.35 | 薄青 | 1.8 | TE | 2-1746741-6 | 25P (25個入り) | 1.15～1.35 | |
| 2-1473562-8 | 20P (20個入り) | 8 | 2.2 | 2-1746741-8 | 20P (20個入り) | |||||||
| 4-1473562-6 | 25P (25個入り) | 6 | 1.35～1.60 | 薄緑 | 1.8 | 4-1746741-6 | 25P (25個入り) | 1.35～1.60 | ||||
| 4-1473562-8 | 20P (20個入り) | 8 | 2.2 | 4-1746741-8 | 20P (20個入り) | |||||||
[ ! ] ミスミ品と製造元品は仕様、規格は同じで置き換え可能品となります。極数により製造元が異なります。3、4極：3M、６、8極：TE
型番例１） 型番：37103-2124-000FL-8P (ミスミ)、型番：37103-2124-000 FL (3M) (こちら>>)
型番例２） 型番：2-1473562-6-25P (ミスミ)、型番：2-1473562-6 (TE) (こちら>>)
[ ! ] 嵌合相手の電線径と異なる場合でも、極数が合っていれば使用可能です。
[ ! ] コンタクトは圧接タイプとなります。
[ ! ] e-CON 専用圧接工具（3~8芯対応） 型番：MWI-ECON-IDC (こちら>>)
[ ! ] 適合ケーブル径は被覆外径内でご選定ください。単線は適用外ですので撚線を選定してください。
選定例）型番：37103-3101-000FL（被覆外径：Φ0.8~1.0）、型番：NA3VC-25-2P (線心外径：Φ1.0) (こちら>>)
[ ! ] 分岐アダプタは (こちら>>)、ソケットヘッダーは (こちら>>)
[ ! ] UL認証未取得品です。
外形図
| （単位：mm） |
 |
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
8,975円 ( 9,873円 ) | 在庫品1日目当日出荷可能 |
8,181円 ( 8,999円 ) | 在庫品1日目当日出荷可能 |
8,673円 ( 9,540円 ) | 在庫品1日目当日出荷可能 |
8,563円 ( 9,419円 ) | 在庫品1日目当日出荷可能 |
1,133円 ( 1,246円 ) | 在庫品1日目当日出荷可能 |
11,526円 ( 12,679円 ) | 在庫品1日目当日出荷可能 |
1,064円 ( 1,170円 ) | 在庫品1日目当日出荷可能 |
11,484円 ( 12,632円 ) | 在庫品1日目当日出荷可能 |
1,117円 ( 1,229円 ) | 在庫品1日目当日出荷可能 |
11,484円 ( 12,632円 ) | 在庫品1日目当日出荷可能 |
1,059円794円 ( 873円 ) | 在庫品1日目当日出荷可能 |
11,041円 ( 12,145円 ) | 在庫品1日目当日出荷可能 |
1,064円 ( 1,170円 ) | 在庫品1日目当日出荷可能 |
11,484円 ( 12,632円 ) | 在庫品1日目当日出荷可能 |
1,079円 ( 1,187円 ) | 在庫品1日目当日出荷可能 |
10,765円 ( 11,842円 ) | 在庫品1日目当日出荷可能 |
1,079円 ( 1,187円 ) | 在庫品1日目当日出荷可能 |
11,039円 ( 12,143円 ) | 在庫品1日目当日出荷可能 |
1,068円 ( 1,175円 ) | 在庫品1日目当日出荷可能 |
11,742円 ( 12,916円 ) | 在庫品1日目当日出荷可能 |
1,117円 ( 1,229円 ) | 在庫品1日目当日出荷可能 |
11,819円 ( 13,001円 ) | 在庫品1日目当日出荷可能 |
1,198円 ( 1,318円 ) | 在庫品1日目当日出荷可能 |
12,935円 ( 14,229円 ) | 在庫品1日目当日出荷可能 |
1,158円 ( 1,274円 ) | 在庫品1日目当日出荷可能 |
12,822円 ( 14,104円 ) | 在庫品1日目当日出荷可能 |
1,198円 ( 1,318円 ) | 在庫品1日目当日出荷可能 |
12,935円 ( 14,229円 ) | 在庫品1日目当日出荷可能 |
1,196円 ( 1,316円 ) | 在庫品1日目当日出荷可能 |
12,325円 ( 13,558円 ) | 在庫品1日目当日出荷可能 |
1,198円1,078円 ( 1,186円 ) | 在庫品1日目当日出荷可能 |
14,850円 ( 16,335円 ) | 在庫品1日目当日出荷可能 |
1,198円1,078円 ( 1,186円 ) | 在庫品1日目当日出荷可能 |
12,822円 ( 14,104円 ) | 在庫品1日目当日出荷可能 |
1,241円 ( 1,365円 ) | 在庫品1日目当日出荷可能 |
13,770円 ( 15,147円 ) | 在庫品1日目当日出荷可能 |
1,199円 ( 1,319円 ) | 在庫品1日目当日出荷可能 |
13,164円 ( 14,480円 ) | 在庫品1日目当日出荷可能 |
1,198円 ( 1,318円 ) | 在庫品1日目当日出荷可能 |
13,164円 ( 14,480円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
住友スリーエム、タイコエレクトロニクスアンプ(現：TE)製。電線被覆剥き不要のため結線作業が容易
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。 - 写真は代表画像となります。規格表型番に記載のボディー色、カバー色が納入されます。
【ココが特長】
電線被覆剥き不要のため結線作業が容易
●細径電線（AWG28）対応コネクタをラインナップ
●センサー関連の中継接続において工数削減に最適
●ソケットコネクタ、ソケットヘッダー、分岐アダプタ、デジタル入出力ボード専用ターミナルとの結合用コネクタです。
●防塵カバーはP341
●結合部形状はプラグ（オス）です。
●ミスミではパック品販売の為、ミスミオリジナル型番での販売となります。
●製造元 3、4極：３M / 6、８極：タイコエレクトロニクス
【ご注意】
・パック数量は商品によって異なりますので、下記価格表の入数欄を必ずご確認下さい。
・電線の導体構成により適合が異なる場合がありますのでご使用の電線規格サイズをお確かめの上商品をお選びください。
・一度圧接したコネクタの再利用はできません。
電線被覆剥き不要のため結線作業が容易
●細径電線（AWG28）対応コネクタをラインナップ
●センサー関連の中継接続において工数削減に最適
●ソケットコネクタ、ソケットヘッダー、分岐アダプタ、デジタル入出力ボード専用ターミナルとの結合用コネクタです。
●防塵カバーはP341
●結合部形状はプラグ（オス）です。
●ミスミではパック品販売の為、ミスミオリジナル型番での販売となります。
●製造元 3、4極：３M / 6、８極：タイコエレクトロニクス
【ご注意】
・パック数量は商品によって異なりますので、下記価格表の入数欄を必ずご確認下さい。
・電線の導体構成により適合が異なる場合がありますのでご使用の電線規格サイズをお確かめの上商品をお選びください。
・一度圧接したコネクタの再利用はできません。
共通仕様
e-CON
特長
共通仕様
結線方法
（注）
とは、Easy＆Economy Connectorの略名で、プログラマブルコントローラメーカー、センサメーカーおよびコネクタメーカーでセンサ用コネクタの標準化を検討・推進しています。
| 3、4極コネクタ |
 |
| （注）一度圧接したケーブルを抜いてコネクタを再利用することはできません。 |
| 6、8極コネクタ |
 |
とは、Easy＆Economy Connectorの略名で、プログラマブルコントローラメーカー、センサメーカーおよびコネクタメーカーでセンサ用コネクタの標準化を検討・推進しています。組み合わせ方法
結合例
結線方法
|
簡単結線
|
定格
| 3、4極コネクタ | 6、8極コネクタ | |
|---|---|---|
| 定格電圧 | AC/DC 32V以下 | DC 32V以下 |
| 定格電流 | 最大3.0A | |
| 使用温度 （結露・水滴無きこと） | −20〜＋85℃（1A通電時） | −30〜＋75℃ |
| −20〜＋75℃（2A通電時） | ||
| −20〜＋60℃（3A通電時） | ||
電気的特性
| 耐電圧 | AC1000V rms（1分間） | AC500V rms （1分間） | |
|---|---|---|---|
| 絶縁抵抗 | 1000MΩ | ||
| 接触抵抗（初期） | 50mΩ以下 | 30mΩ以下 | |
| 適合電線 （撚り線） | 導体断面積 | 0.14〜0.50m2 | 0.2〜0.5m2 |
| AWG | 26〜20 | — | |
| 被覆外径 | φ0.8〜φ2.0mm | φ1.15〜φ1.6mm | |
その他
| 相対湿度 | 40℃ 95％Ｒ.Ｈ. | 25〜65℃ 90〜95％Ｒ.Ｈ. |
|---|---|---|
| コンタクトピッチ | 2mm | |
材質
| 項目 | 3、4極コネクタ | 6、8極コネクタ | ||
|---|---|---|---|---|
| 材料 | 仕上り | 材料 | 仕上り | |
| 本体 | PBT樹脂 | UL94V-0 黒色 | ガラス入り熱可塑性 ポリエステル樹脂 | UL94V-0 黒色 |
| ベースカバー | 66ナイロン | UL94V-0 黒色 | ポリカーボネイド | UL94V-0 青色、緑色 |
| トップカバー | ポリカーボネイド | UL94V-2 半透明7色 | ||
| コンタクト | 銅合金 | 接続部：ニッケルメッキ2.5um以上 金メッキ0.2um以上 圧接部：ニッケルメッキ2.5um以上 | 銅合金 | 全面：ニッケルメッキ1.27um以上 接点部：金メッキ0.2um以下 |
防塵カバー 施工手順
| （1）施工前 | （2）中継状態のe-CONを防塵カバー内にセットする | |
 |  |
| （3）カバーを閉じ、ロックする | ※中継をしていないe-CONでも使用可 電線の無い側も防塵・防滴保護 | |
 |  |

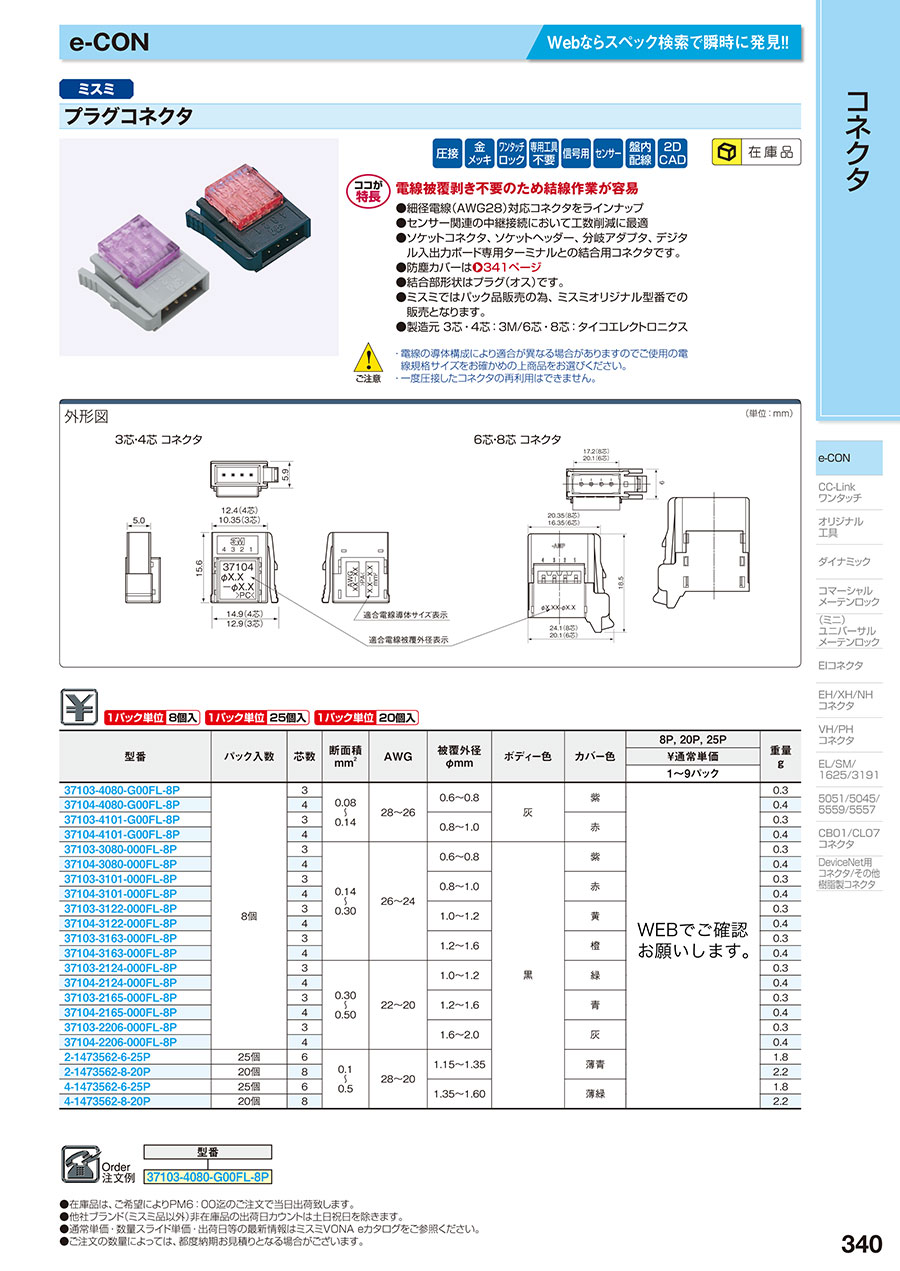

カタログ
