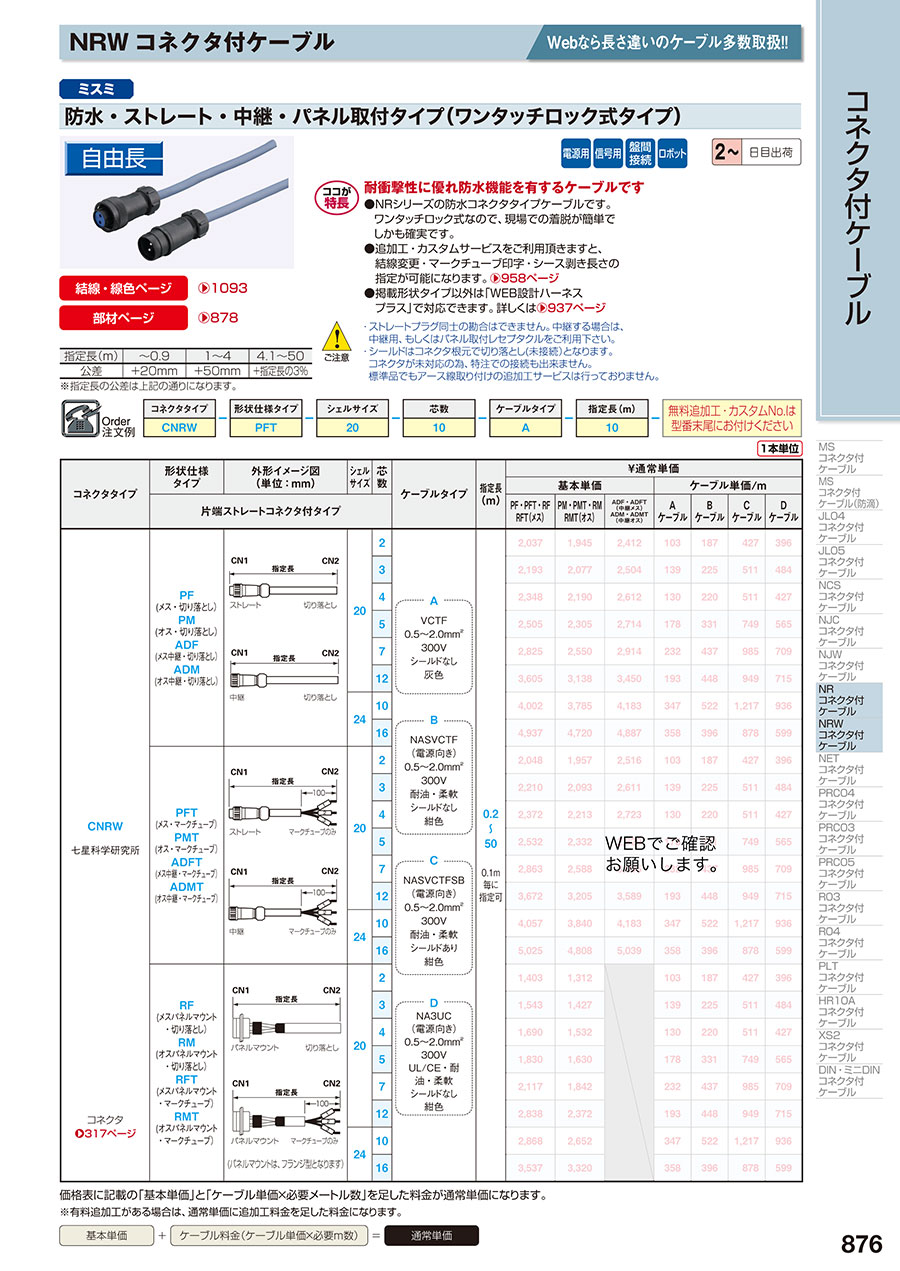

NRWコネクタ付ケーブル 防水・ストレート・中継・パネル取付タイプ (ワンタッチロック式タイプ)
- 通常単価(税別)
- -
- 税込単価
- -
通常出荷日：3日目
耐衝撃性に優れた防水機能を有するワンタッチロック方式のハーネスです。
未確定：候補が608型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品仕様
規格表
| コネクタタイプ | − | 形状仕様タイプ | − | シェルサイズ | − | 芯数 | − | ケーブルタイプ | − | 指定長（m） | − | 無料追加工・カス夕ムNo.は 型番末尾にお付けください |
| CNRW | − | PFT | − | 20 | − | 10 | − | A | − | 10 |
| 指定長（ｍ） | ～0.9 | 1～4 | 4.1～50 |
| 公差 | +20mm | +50mm | +指定長の3% |
嵌合組合せ方法
 ※結合は○印の関係においてオスとメスの組み合せで行ってください。 |
価格は型番リストの通常単価、または商品確定後「価格を確認」をクリックしてご確認お願いいたします。
| コネクタタイプ | 形状仕様 タイプ | 外形イメージ図 （単位：mm） | シェル サイズ | 芯数 | ケーブルタイプ | 指定長 （m） |
| 片端ストレートコネクタ付タイプ | ||||||
| CNRW 七星科学研究所コネクタ P317 | PF （メス・切り落とし） PM （オス・切り落とし） ADF （メス中継・切り落とし） ADM （オス中継・切り落とし） |  | 20 | 2 |     | 0.2 ～ 50 0.1m 毎に 指定可 |
| 3 | ||||||
| 4 | ||||||
| 5 | ||||||
| 7 | ||||||
| 12 | ||||||
| 24 | 10 | |||||
| 16 | ||||||
| PFT （メス・マークチューブ） PMT （オス・マークチューブ） ADFT （メス中継・マークチューブ） ADMT （オス中継・マークチューブ） |  | 20 | 2 | |||
| 3 | ||||||
| 4 | ||||||
| 5 | ||||||
| 7 | ||||||
| 12 | ||||||
| 24 | 10 | |||||
| 16 | ||||||
| RF （メスパネルマウント ・切り落とし） RM （オスパネルマウント ・切り落とし） RFT （メスパネルマウント ・マークチューブ） RMT （オスパネルマウント ・マークチューブ） |  | 20 | 2 | |||
| 3 | ||||||
| 4 | ||||||
| 5 | ||||||
| 7 | ||||||
| 12 | ||||||
| 24 | 10 | |||||
| 16 | ||||||
価格表に記載の「基本単価」と「ケーブル単価×必要メートル数」を足した料金が通常単価になります。
※有料追加工がある場合は、通常単価に追加工料金を足した料金になります。
価格は型番リストの通常単価、または商品確定後「価格を確認」をクリックしてご確認お願いいたします。
※有料追加工がある場合は、通常単価に追加工料金を足した料金になります。
|
|
|
|
|
価格は型番リストの通常単価、または商品確定後「価格を確認」をクリックしてご確認お願いいたします。
| 1本単位 |
| コネクタタイプ | 形状仕様 タイプ | 外形イメージ図 （単位：mm） | シェル サイズ | 芯数 | ケーブルタイプ | 指定長 （m） |
| 両端ストレートコネクタ付タイプ | ||||||
| CNRW 七星科学研究所 コネクタ P317 | PFPF （メス・メス） PFPM （メス・オス） PMPM （オス・オス） |  | 20 | 2 | | 0.2 ～ 50 0.1m 毎に 指定可 |
| 3 | ||||||
| 4 | ||||||
| 5 | ||||||
| 7 | ||||||
| 12 | ||||||
| 24 | 10 | |||||
| 16 | ||||||
| 中継コネクタ付タイプ | ||||||
| ADFPF (メス中継・メス） ADFPM (メス中継・オス） ADMPF (オス中継・メス） ADMPM (オス中継・オス） |  | 20 | 2 | |||
| 3 | ||||||
| 4 | ||||||
| 5 | ||||||
| 7 | ||||||
| 12 | ||||||
| 24 | 10 | |||||
| 16 | ||||||
価格表に記載の「基本単価」と「ケーブル単価×必要メートル数」を足した料金が通常単価になります。
※有料追加工がある場合は、通常単価に追加工料金を足した料金になります。
※有料追加工がある場合は、通常単価に追加工料金を足した料金になります。
|
|
|
|
|
概要仕様
ケーブル仕様
| ケーブル | ||||||||||||||||||||||||||||||||||||||||||||||
| 特性レーダーチャート | 主な仕様 | ||||||||||||||||||||||||||||||||||||||||||||
 ※特性の目安としてご利用ください。 |
| |||||||||||||||||||||||||||||||||||||||||||||
| ||||||||||||||||||||||||||||||||||||||||||||||
| 特性レーダーチャート | 主な仕様 | |||||||||||||||||||||||||||||||||||||||
 ※特性の目安としてご利用ください。 |
| ||||||||||||||||||||||||||||||||||||||||
| |||||||||||||||||||||||||||||||||||||||||
| 特性レーダーチャート | 主な仕様 | |||||||||||||||||||||||||||||||||||||||
 ※特性の目安としてご利用ください。 |
| ||||||||||||||||||||||||||||||||||||||||
| |||||||||||||||||||||||||||||||||||||||||
| 特性レーダーチャート | 主な仕様 | |||||||||||||||||||||||||||||||||||||||
 ※特性の目安としてご利用ください。 |
| ||||||||||||||||||||||||||||||||||||||||
| |||||||||||||||||||||||||||||||||||||||||
電気特性
| シェルタイプ （シェルサイズ －芯数） | コネクタ | Aケーブル | B／Cケーブル | Dケーブル | |||||||
| 定格電流 （Ａ以下） | 定格電圧 （Ｖ以下） | 断面積 | 定格電圧 | 許容電流 Ａ（30℃） | 断面積 | 定格電圧 | 許容電流 Ａ（30℃） | 断面積 | 定格電圧 | 許容電流 Ａ（30℃） | |
| 20−2 | 15 | 250 | 2.0mm2 （AWG14） | 300V | 17 | 2.0mm2 （AWG14） | 300V | 15 | AWG14 （2.0mm2） | 300V | 23 |
| 20−3 | 13 | 19 | |||||||||
| 20−4 | 10 | 1.25mm2 （AWG16） | 12 | 1.25mm2 （AWG16） | 8 | AWG16 （1.25mm2） | 12 | ||||
| 20−5 | 8 | 6 | 9 | ||||||||
| 20−7 | 7 | 6 | 8 | ||||||||
| 20−12 | 5 | 0.5mm2 （AWG20） | 3 | 0.5mm2 （AWG20） | 2 | AWG20 （0.5mm2） | 3 | ||||
| 24−10 | 10 | 1.25mm2 （AWG16） | 6 | 1.25mm2 （AWG16） | 5 | AWG16 （1.25mm2） | 7 | ||||
| 24−16 | 5 | 0.5mm2 （AWG20） | 3 | 0.5mm2 （AWG20） | 1 | AWG20 （0.5mm2） | 3 | ||||
型番リスト
| 型番 |
|---|
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
詳細情報
基本情報
耐衝撃性に優れた防水機能を有するワンタッチロック方式のハーネスです。
ご注意
- 【コネクタの篏合について】
プラグ・レセプタクル・中継アダプタの篏合組合せについては、ご注文前に必ず「商品仕様」タブ内の組合図をご確認ください。 - 一部商品にて材料や部材入手難などの影響により一時的に受注停止をしております。受注再開時期は現在未定です。
- 【部材変更案内】安定供給と品質向上のため、ケーブル部材を変更することに致しました。性能に変更なく従来通りご使用可能です。
変更対象：Aケーブル/Bケーブル/Cケーブル
変更時期：2025年8月1日より旧在庫がなくなり次第、順次変更予定
変更内容詳細：こちらをご参照ください。
【ココが特長】
耐衝撃性に優れ防水機能を有するケーブルです
●NRシリーズの防水コネクタタイプケーブルです。
ワンタッチロック式なので、現場での着脱が簡単でしかも確実です。
●下記のサービスもご利用いただけます。
・結線変更
・マークチューブ印字の指定
・シース剝き長さ
指定方法はこちら
耐衝撃性に優れ防水機能を有するケーブルです
●NRシリーズの防水コネクタタイプケーブルです。
ワンタッチロック式なので、現場での着脱が簡単でしかも確実です。
●下記のサービスもご利用いただけます。
・結線変更
・マークチューブ印字の指定
・シース剝き長さ
指定方法はこちら
【ご注意】
・ストレートプラグ同士の勘合はできません。中継する場合は、中継用、もしくはパネル取付レセプタクルをご利用下さい。
・シールドはコネクタ根元で切り落とし(未接続）となります。コネクタが未対応の為、特注での接続も出来ません。
標準品でもアース線取り付けの追加工サービスは行っておりません。
・ストレートプラグ同士の勘合はできません。中継する場合は、中継用、もしくはパネル取付レセプタクルをご利用下さい。
・シールドはコネクタ根元で切り落とし(未接続）となります。コネクタが未対応の為、特注での接続も出来ません。
標準品でもアース線取り付けの追加工サービスは行っておりません。
共通仕様
材料／仕上
| 項目 | 材料 | 仕上 |
|---|---|---|
| シェル | 合成樹脂 | − |
| 絶縁体 | 合成樹脂 | − |
| コンタクト | 銅合金 | 銀めっき |
| パッキン | 合成ゴム | − |
組み合わせ方法
※結合は○印の関係においてオスとメスの組み合せで行ってください。 |
| 装着 空いたスペースに挿入 プラグとレセプタクルのガイドを合わせ、まっすぐに押し込みます。（5本キー方式のため、レセプタクルにプラグをあて、プラグを回転させることによって、ガイドを合わせることが出来ます。） | 抜去 空いたスペースに挿入 矢印通りカップリングナットを左へ45°回転させたまま、引抜きます。 | |
 |  |
