オーナンバ

ビニルキャブタイヤ丸形コード VCTFシリーズ

Name: ビニルキャブタイヤ丸形コード VCTFシリーズ
Brand: オーナンバ
SKU: 222000357135
Rating: 4.6 (50 reviews)

カタログ |

4.6

平均満足度4.6

この商品のレビューをみる（50件）

通常単価(税別): 975円～147,933円

税込単価: 1,073円～162,726円

【特長】・外観が美しく、また柔軟性・耐水性・耐熱性・加工性に優れています【用途...

詳細情報を確認する

規格・仕様：

より線

電線規格
VCTF
シールド
無
特性
耐熱性
シース(外被)色
灰
アース線
なし
シース(外被)材料
脱鉛PVC
絶縁体材料
脱鉛PVC

ご注意

本ページの一部商品にて材料や部材入手難などの影響により一時的に受注停止をしております。
受注停止の型番については、ご注文の型番確定時に注文停止の案内がされます。推奨代替品は工業自動化ケーブル VCTF-22シリーズ、NASVCTF PSE対応柔軟ビニルキャブタイヤ、S-FLEX VCTFシリーズとなります。現在、代替品へのご注文が集中し、一部製品で代替品でも受注停止が発生しておりますこと、予めご了承ください。
型式表記「BWG」は黒／白／緑を示しています。
導体断面積「0.3mm2、0.5mm2」の「100ｍ品」について、ミスミ販売型式の「VCTF」に対して、製造元ラベルには「VR」と記載がございます。表記が異なりますが、同商品となりますのでご了承ください。

未確定：候補が7,001型番あります。

商品情報
型番リスト
詳細情報

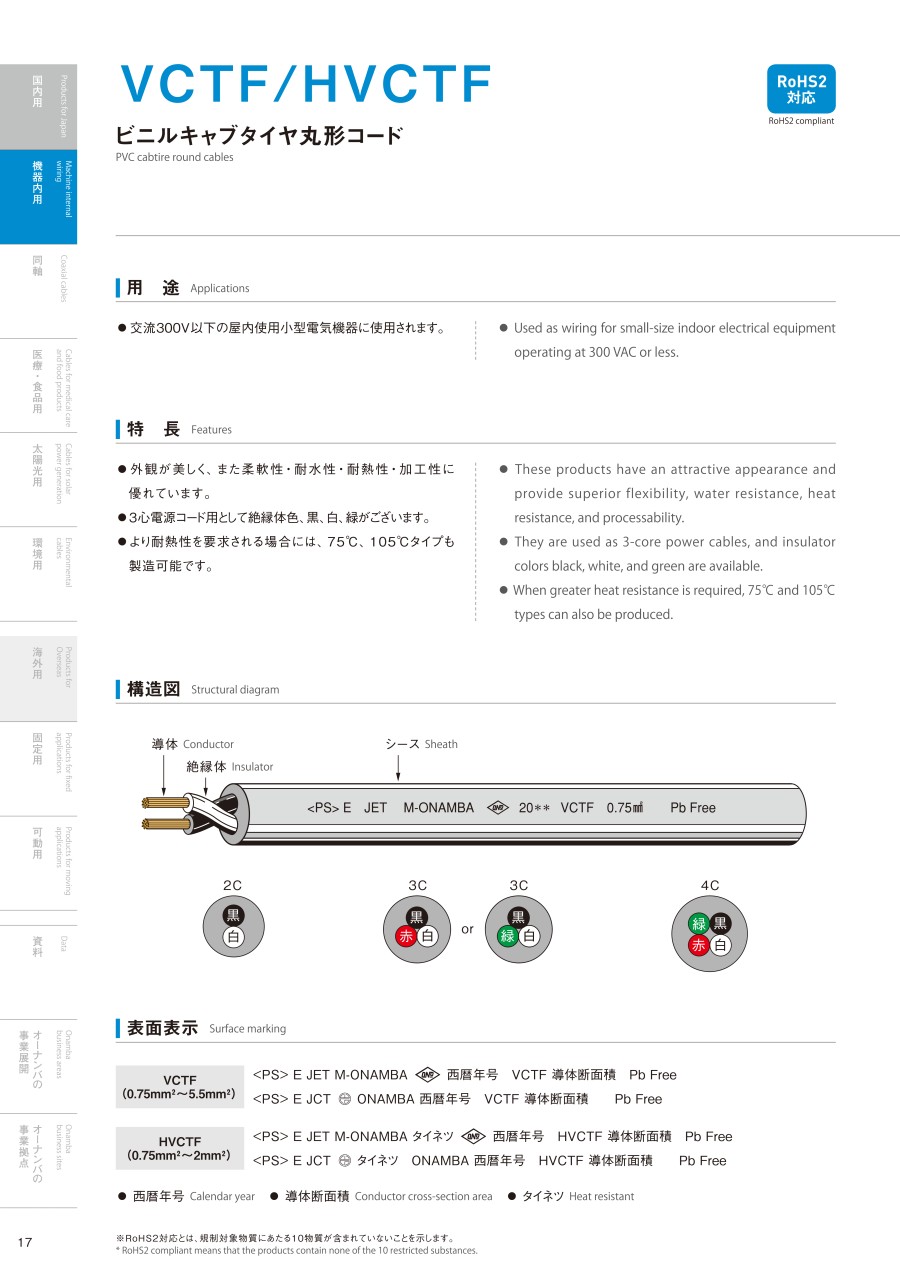

カタログ

商品情報

商品特長詳細

■定格

温度：60℃（HVCTFは75℃）
電圧：300V以下
※0.3mm2と0.5mm2を装置間に配線する場合の定格電圧は100V未満になります。

■電気用品安全法認可品

〈PS〉E JET表示品

※導体断面積0.75mm2以上

準拠する規格

JIS C3306 ビニルコード

技術情報・設計アイデア

構造表

型番			AWG サイズ目安	撚合構造（図参照）	線芯本数	仕上外径約mm	概算質量 kg/km	電気的特性				導体			絶縁		線芯外径約mm	シース		規格	サンプル提供
商品表記	断面積（m㎡)	芯数	AWG サイズ目安	撚合構造（図参照）	線芯本数	仕上外径約mm	概算質量 kg/km	許容電流 A(30℃)	導体抵抗 Ω/km(20℃)	絶縁特性 Ω/km(20℃)	耐電圧 V/分	構成本/mm	外径約mm	メッキ	厚さ約mm	材質	線芯外径約mm	厚さ約mm	材質	規格	サンプル提供
VCTF	0.3	2	22	芯/層撚り	2	4.6	30	4	63.2以下	5以上	500	12/0.18	0.70	なし	0.4	PVC	1.5	0.8	PVC	ー	ー
		3			3	4.8	35	4										0.8			ー
		4			4	5.2	40	3										0.8			ー
		5			5	6.2	40	3										1.0			ー
		6			6	6.4	50	3										1.0			ー
		7			7	6.4	60	3										1.0			ー
		8			8	6.9	65	3										1.0			ー
		10			10	7.7	80	2										1.0			ー
		12			12	8.0	90	2										1.0			ー
		16			16	9.1	115	2										1.0			ー
		20			20	10.4	140	2										1.2			ー
		24			24	11.7	185	2										1.3			ー
		30			30	12.4	220	2										1.3			ー
		40			40	13.7	255	1										1.3			ー
	0.5	2	20		2	5.2	40	6	37.8以下		500	20/0.18	0.9		0.45		1.8	0.8			ー
		3			3	5.5	45	5										0.8			ー
		4			4	5.9	50	4										0.8			ー
		5			5	6.8	60	4										1.0			ー
		6			6	7.3	70	4										1.0			ー
		7			7	7.3	80	4										1.0			ー
		8			8	8.0	90	4										1.0			ー
		10			10	9.1	110	3										1.0			ー
		12			12	9.6	130	3										1.2			ー
		16			16	10.7	170	3										1.2			ー
		20			20	11.8	225	3										1.3			ー
		24			24	13.5	260	3										1.3			ー
		30			30	14.2	300	2										1.3			ー
		40			40	16.2	415	2										1.5			ー
	0.75	2	18		2	6.6	60	7	25.1以下		1000	30/0.18	1.1		0.6		2.3	1.0		電安法	ー
		3			3	7	70	7										1.0			ー
		4			4	7.6	90	7										1.0			ー
		5			5	8.7	100	6										1.2			ー
		6			6	9.4	120	5										1.2			ー
		7			7	9.4	130	5										1.2			ー
		8			8	10.1	140	5										1.2			ー
		10			10	11.9	180	5										1.3			ー
		12			12	12.3	210	4										1.3			ー
		14			14	13.1	240	4										1.3			ー
		16			16	13.7	270	4										1.3			ー
		20			20	15	340	4										1.4			ー
		24			24	17.1	410	4										1.5			ー
		30			30	18.1	460	3										1.5			ー
	1.25	2	16		2	7.4	80	12	15.1以下			50/0.18	1.5		0.6		2.7	1.0			ー
		3			3	7.8	95	12										1.0			ー
		4			4	8.5	120	12										1.0			ー
		5			5	9.8	140	8										1.2			ー
		6			6	10.6	160	8										1.2			ー
		7			7	10.6	180	7										1.2			ー
		8			8	11.6	200	7										1.3			ー
		10			10	13.7	260	6										1.3			ー
		12			12	14.1	310	6										1.4			ー
		14			14	15	320	6										1.4			ー
		16			16	15.8	375	5										1.5			ー
		20			20	17.3	460	5										1.5			ー
		24			24	19.7	580	5										1.6			ー
		30			30	20.8	685	4										1.6			ー
	2.0	2	14		2	8	100	17	9.79以下			37/0.26	1.8		0.6		3.0	1.0			ー
		3			3	8.5	120	17													ー
		4			4	9.3	150	17													ー
		5			5	10.6	180	10										1.2			ー
		6			6	11.7	215	10										1.3			ー
		7			7	11.7	240	9													ー
		8			8	12.6	270	9													ー
		10			10	15.1	350	9										1.4			ー
12		12		15.6	415	8	ー											1.4
20		20		18.8	625	7	1.5	ー
3.5	2	12	2	9.4	150	23	5.24以下	1000	45/0.32	2.5	0.6	3.7	1.0	ー
	3		3	10	185	23							1.0	ー
	4		4	10.9	230	23							1.0	ー
5.5	2	10	2	11.4	234	35	3.37以下	1000	70/0.32	3.1	0.6	4.7	1.0	ー
	3		3	12.1	295	35							1.0	ー
	4		4	13.5	374	35							1.0	ー
VCTF-BWG （黒・白・緑）	0.75	3	18	3	7	70	7	25.1以下	1000	30/0.18	1.1	0.6	2.3	1.0	ー
	1.25	3	16	3	7.8	95	12	15.1以下		50/0.18	1.5	0.6	2.7	1.0	ー
	2.0	3	14	3	8.5	120	17	9.79以下		37/0.26	1.8	0.6	3.0	1.0	ー
	3.5	3	12	3	10	185	23	5.24以下	1000	45/0.32	2.5	0.6	3.7	1.0	ー
	5.5	3	10	3	12.1	295	35	3.37以下	1000	70/0.32	3.1	0.6	4.7	1.0	ー

線心識別

絶縁体配列表

No.	色相	No.	色相	No.	色相	No.	色相
1	黒	11	桃	21	灰/黒	31	空/黒
2	白	12	若葉	22	灰/白	32	空/白
3	赤	13	紫	23	灰/赤	33	空/赤
4	緑	14	白/黒	24	灰/緑	34	空/緑
5	黄	15	白/赤	25	灰/橙	35	空/橙
6	茶	16	白/緑	26	黄/黒	36	桃/黒
7	青	17	白/黄	27	黄/灰	37	桃/白
8	灰	18	白/茶	28	黄/赤	38	桃/赤
9	橙	19	白/青	29	黄/緑	39	桃/緑
10	空	20	白/橙	30	黄/橙	40	桃/橙

※型式表記「BWG」は黒／白／緑を示しています。

表面表示

注意・禁止事項

使用上の注意

ケーブルベア・ロボットアーム等の摺動性及び連続屈曲性を要求される環境下での使用はしないでください。

型番リスト

表示件数

...

117

型番

芯数

(芯)

導体断面積

(mm²)

定格電圧

安全規格

全長

(m)

仕上り外径

(mm)

絶縁体色

RoHS?

最小発注数量

2	0.3	[31V～299V] 100V未満	-	1	4.6	黒、白	10	1個
2	0.3	[31V～299V] 100V未満	-	2	4.6	黒、白	10	1個
2	0.3	[31V～299V] 100V未満	-	3	4.6	黒、白	10	1個
2	0.3	[31V～299V] 100V未満	-	4	4.6	黒、白	10	1個
2	0.3	[31V～299V] 100V未満	-	5	4.6	黒、白	10	1個
2	0.3	[31V～299V] 100V未満	-	6	4.6	黒、白	10	1個
2	0.3	[31V～299V] 100V未満	-	7	4.6	黒、白	10	1個
2	0.3	[31V～299V] 100V未満	-	8	4.6	黒、白	10	1個
2	0.3	[31V～299V] 100V未満	-	9	4.6	黒、白	10	1個
2	0.3	[31V～299V] 100V未満	-	10	4.6	黒、白	10	1個
2	0.3	[31V～299V] 100V未満	-	11	4.6	黒、白	10	1個
2	0.3	[31V～299V] 100V未満	-	12	4.6	黒、白	10	1個
2	0.3	[31V～299V] 100V未満	-	13	4.6	黒、白	10	1個
2	0.3	[31V～299V] 100V未満	-	14	4.6	黒、白	10	1個
2	0.3	[31V～299V] 100V未満	-	15	4.6	黒、白	10	1個
2	0.3	[31V～299V] 100V未満	-	16	4.6	黒、白	10	1個
2	0.3	[31V～299V] 100V未満	-	17	4.6	黒、白	10	1個
2	0.3	[31V～299V] 100V未満	-	18	4.6	黒、白	10	1個
2	0.3	[31V～299V] 100V未満	-	19	4.6	黒、白	10	1個
2	0.3	[31V～299V] 100V未満	-	20	4.6	黒、白	10	1個
2	0.3	[31V～299V] 100V未満	-	21	4.6	黒、白	10	1個
2	0.3	[31V～299V] 100V未満	-	22	4.6	黒、白	10	1個
2	0.3	[31V～299V] 100V未満	-	23	4.6	黒、白	10	1個
2	0.3	[31V～299V] 100V未満	-	24	4.6	黒、白	10	1個
2	0.3	[31V～299V] 100V未満	-	25	4.6	黒、白	10	1個
2	0.3	[31V～299V] 100V未満	-	26	4.6	黒、白	10	1個
2	0.3	[31V～299V] 100V未満	-	27	4.6	黒、白	10	1個
2	0.3	[31V～299V] 100V未満	-	28	4.6	黒、白	10	1個
2	0.3	[31V～299V] 100V未満	-	29	4.6	黒、白	10	1個
2	0.3	[31V～299V] 100V未満	-	30	4.6	黒、白	10	1個
2	0.3	[31V～299V] 100V未満	-	31	4.6	黒、白	10	1個
2	0.3	[31V～299V] 100V未満	-	32	4.6	黒、白	10	1個
2	0.3	[31V～299V] 100V未満	-	33	4.6	黒、白	10	1個
2	0.3	[31V～299V] 100V未満	-	34	4.6	黒、白	10	1個
2	0.3	[31V～299V] 100V未満	-	35	4.6	黒、白	10	1個
2	0.3	[31V～299V] 100V未満	-	36	4.6	黒、白	10	1個
2	0.3	[31V～299V] 100V未満	-	37	4.6	黒、白	10	1個
2	0.3	[31V～299V] 100V未満	-	38	4.6	黒、白	10	1個
2	0.3	[31V～299V] 100V未満	-	39	4.6	黒、白	10	1個
2	0.3	[31V～299V] 100V未満	-	40	4.6	黒、白	10	1個
2	0.3	[31V～299V] 100V未満	-	41	4.6	黒、白	10	1個
2	0.3	[31V～299V] 100V未満	-	42	4.6	黒、白	10	1個
2	0.3	[31V～299V] 100V未満	-	43	4.6	黒、白	10	1個
2	0.3	[31V～299V] 100V未満	-	44	4.6	黒、白	10	1個
2	0.3	[31V～299V] 100V未満	-	45	4.6	黒、白	10	1個
2	0.3	[31V～299V] 100V未満	-	46	4.6	黒、白	10	1個
2	0.3	[31V～299V] 100V未満	-	47	4.6	黒、白	10	1個
2	0.3	[31V～299V] 100V未満	-	48	4.6	黒、白	10	1個
2	0.3	[31V～299V] 100V未満	-	49	4.6	黒、白	10	1個
2	0.3	[31V～299V] 100V未満	-	50	4.6	黒、白	10	1個
2	0.3	[31V～299V] 100V未満	-	51	4.6	黒、白	10	1個
2	0.3	[31V～299V] 100V未満	-	52	4.6	黒、白	10	1個
2	0.3	[31V～299V] 100V未満	-	53	4.6	黒、白	10	1個
2	0.3	[31V～299V] 100V未満	-	54	4.6	黒、白	10	1個
2	0.3	[31V～299V] 100V未満	-	55	4.6	黒、白	10	1個
2	0.3	[31V～299V] 100V未満	-	56	4.6	黒、白	10	1個
2	0.3	[31V～299V] 100V未満	-	57	4.6	黒、白	10	1個
2	0.3	[31V～299V] 100V未満	-	58	4.6	黒、白	10	1個
2	0.3	[31V～299V] 100V未満	-	59	4.6	黒、白	10	1個
2	0.3	[31V～299V] 100V未満	-	60	4.6	黒、白	10	1個

通常単価(税別) (税込単価)	通常出荷日

975円 ( 1,073円 )	2日目
975円 ( 1,073円 )	2日目
975円 ( 1,073円 )	2日目
975円 ( 1,073円 )	2日目
975円 ( 1,073円 )	2日目
1,170円 ( 1,287円 )	2日目
1,365円 ( 1,502円 )	2日目
1,560円 ( 1,716円 )	2日目
1,755円 ( 1,931円 )	2日目
1,950円 ( 2,145円 )	2日目
1,430円 ( 1,573円 )	2日目
1,560円 ( 1,716円 )	2日目
1,690円 ( 1,859円 )	2日目
1,820円 ( 2,002円 )	2日目
1,950円 ( 2,145円 )	2日目
2,080円 ( 2,288円 )	2日目
2,210円 ( 2,431円 )	2日目
2,340円 ( 2,574円 )	2日目
2,470円 ( 2,717円 )	2日目
2,600円 ( 2,860円 )	2日目
2,730円 ( 3,003円 )	2日目
2,860円 ( 3,146円 )	2日目
2,990円 ( 3,289円 )	2日目
3,120円 ( 3,432円 )	2日目
3,250円 ( 3,575円 )	2日目
3,380円 ( 3,718円 )	2日目
3,510円 ( 3,861円 )	2日目
3,640円 ( 4,004円 )	2日目
3,770円 ( 4,147円 )	2日目
3,900円 ( 4,290円 )	2日目
4,030円 ( 4,433円 )	2日目
4,160円 ( 4,576円 )	2日目
4,290円 ( 4,719円 )	2日目
4,420円 ( 4,862円 )	2日目
4,550円 ( 5,005円 )	2日目
4,680円 ( 5,148円 )	2日目
4,810円 ( 5,291円 )	2日目
4,940円 ( 5,434円 )	2日目
5,070円 ( 5,577円 )	2日目
5,200円 ( 5,720円 )	2日目
5,330円 ( 5,863円 )	2日目
5,460円 ( 6,006円 )	2日目
5,590円 ( 6,149円 )	2日目
5,720円 ( 6,292円 )	2日目
5,850円 ( 6,435円 )	2日目
5,980円 ( 6,578円 )	2日目
6,110円 ( 6,721円 )	2日目
6,240円 ( 6,864円 )	2日目
6,370円 ( 7,007円 )	2日目
4,333円 ( 4,766円 )	2日目
4,420円 ( 4,862円 )	2日目
4,507円 ( 4,958円 )	2日目
4,593円 ( 5,052円 )	2日目
4,680円 ( 5,148円 )	2日目
4,767円 ( 5,244円 )	2日目
4,853円 ( 5,338円 )	2日目
4,940円 ( 5,434円 )	2日目
5,027円 ( 5,530円 )	2日目
5,113円 ( 5,624円 )	2日目
5,200円 ( 5,720円 )	2日目

...

117

基本情報

基本情報

【特長】
・外観が美しく、また柔軟性・耐水性・耐熱性・加工性に優れています
【用途】
・交流300V以下の屋内使用小型電気機器に使用されます

ご注意

本ページの一部商品にて材料や部材入手難などの影響により一時的に受注停止をしております。
受注停止の型番については、ご注文の型番確定時に注文停止の案内がされます。推奨代替品は工業自動化ケーブル VCTF-22シリーズ、NASVCTF PSE対応柔軟ビニルキャブタイヤ、S-FLEX VCTFシリーズとなります。現在、代替品へのご注文が集中し、一部製品で代替品でも受注停止が発生しておりますこと、予めご了承ください。
型式表記「BWG」は黒／白／緑を示しています。
導体断面積「0.3mm2、0.5mm2」の「100ｍ品」について、ミスミ販売型式の「VCTF」に対して、製造元ラベルには「VR」と記載がございます。表記が異なりますが、同商品となりますのでご了承ください。

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

ミスミ
SS30UCR UL／CE対応
30V　ロボットケーブル（UL・CE対応）。業界トップクラスの細さと屈曲性に優れたおすすめの商品。
ミスミ
SS300R　UL規格　小径
300V　小径・ロボットケーブル(UL対応)。コストパフォーマンス・柔軟性に優れ、多くのシーンで使いやすいケーブルです。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

ビニルキャブタイヤ丸形コード VCTFシリーズのレビュー

4.6平均満足度：4.650件のレビュー

星5
72%
星4
22%
星3
6%
星2
0%
星1
0%

高評価レビュー

保守部材として

満足度：5.02021/09/16

工場内の装置での保守部材として使いました。心数、長さを指定しても、短納期で、コスパも優れる。今後も利用したいと思います。

1人が参考にしています。

電気配線

満足度：5.02016/09/08

汎用品なので、価格面と注文のしやすさが重要だと思いますが、両方を満たしており良いと思います。

2人が参考にしています。

電気工事

満足度：4.02016/08/18

いつも使っている電線が仕入れ業者より単価が安くて最近はミスミで発注しています。

2人が参考にしています。

電源ケーブルに使用中

満足度：4.02016/05/23

納期が短く、価格も安いのでちょっとした物を作る時には非常に助かります。また種類も多いのが助かります。

2人が参考にしています。

保守部材として

満足度：5.02021/09/16

工場内の装置での保守部材として使いました。心数、長さを指定しても、短納期で、コスパも優れる。今後も利用したいと思います。

1人が参考にしています。

モーターへの配線

満足度：5.02021/09/07

制御盤内からモーター等への配線に使用しています。芯数等選べるので毎回使用しています。１ｍから購入もできるので無駄にならな...もっと読む

1人が参考にしています。

50件全て見る

この商品を見た人は、こんな商品も見ています

	今見ている商品ビニルキャブタイヤ丸形コード VCTFシリーズ	工業自動化ケーブル VCTF 33Xシリーズ	NASVCTF PSE対応柔軟ビニルキャブタイヤ	NASVCT PSE対応柔軟ビニルキャブタイヤ	NASVCTFSB 柔軟ビニルキャブタイヤシールド付	工業自動化ケーブル VCTF 36SBシリーズ（シールド付タイプ）PSE対応
メーカー	オーナンバ	倉茂電工	ミスミ	ミスミ	ミスミ	倉茂電工
通常価格	975円-	1,826円 -	1,983円 -	2,956円 -	3,205円 -	3,527円 -
通常出荷日	1日目〜	3日目	1日目	1日目	在庫品1日目〜	在庫品1日目〜
電線規格	VCTF	VCTF	VCTF	VCT	VCTF	VCTF
シールド	無	無	無	無	有	有
特性	耐熱性	耐油性	耐油性	耐油性	耐油性	耐油性
シース(外被)色	灰	黒	ネイビー色	ネイビー色	ネイビー色	黒
アース線	なし	なし	なし	なし	なし	なし
