自立式安全柵ユニット（上下同パネルタイプ）

0件のレビュー（商品レビューの投稿ができます）

通常単価(税別): -

税込単価: -

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

安全柵ユニット（上下同パネルタイプ）

4.2

通常出荷日：3 日目～

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

安全柵開き戸ユニット（上下同パネルタイプ）

通常出荷日：3 日目～

【特長】・アンカースタンド不要で自立できる安全柵ユニット・パーテーション用途と...

詳細情報を確認する

出荷形態
組立品
柵・扉種類
固定
パネルタイプ
上下同パネル
フレーム材質
アルミ
材質証明書
非対象

ご注意

組立出荷品は安全柵本体の組み立てとなります。付属品アクセサリの取付はお客様にて行うものとなります。
フレームキャップが付属しております。取り付けた際3mm突出します。
簡易設置向けのものです。衝撃を与えると倒れる可能性があります。
数量によりパレット出荷（車上渡しでお客様にてフォークリフトご用意のうえ荷下ろし）になる可能性がございます。
当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
標準品で指定できない仕様・寸法をご希望の場合は、カタログ規格外品サービス（>>こちら）より、製作可否含めたお見積もりをお願いします。
ミスミ製と他社メーカー製の安全柵では互換性がないため、同一メーカーでのご使用を推奨します。

アルミフレーム筐体設計ソフト
MISUMI FRAMES

5秒で見積もり最短5日目出荷
FRAMESの組立見積機能

未確定：候補が228型番あります。

外形図・規格表
型番リスト
詳細情報

外形図・規格表

組立出荷品は安全柵本体の組み立てとなります。付属品アクセサリの取付はお客様にて行うものとなります。

＜パーテーションタイプ＞
K−PUB（シルバータイプ）
K−PUBY（黄色タイプ）

＜片脚タイプ＞
K−PUBS（シルバータイプ）
K−PUBSY（黄色タイプ）

＜脚無しタイプ＞
K−PUBN（シルバータイプ）
K−PUBNY（黄色タイプ）

ご使用にあたって
[ ! ]D寸、A寸はフレームキャップを除く寸法になります。
[ ! ]フレームキャップが付属しております。数量は「構成部品」をご確認ください。フレームキャップを取り付けると3㎜突出します
[ ! ]片脚タイプ、脚なしタイプはパーテーションタイプと同時使用を想定しております
[ ! ]キャスタが付属しません。追加工CR「キャスタセット付属」をご利用いただけます。

パネル
[ ! ]ブラウンスモークパネルは溶接光やレーザー光を遮光する用途ではご使用いただけません。外部から見えにくくする用途に適しております。パネルの詳細について>>こちら
[ ! ]オレンジパネルはレーザー光を遮光する用途ではご使用いただけません。

[ ! ]オレンジパネルは溶接光で特に有害とされる紫外線(200～380nm)、可視光の青色光(380～530nm)の遮光が可能です。
JIS T 8141規定の遮光度番号の保証はしていないため、溶接面・溶接眼鏡のような個人用保護具としてはご使用いただけません。

複合板
[ ! ]ホワイトボードをご使用の際、マーカー痕や汚れをシンナーでふき取ることは劣化の原因となるためご遠慮ください。

フレーム
[ ! ]黄色フレームはD22-80V（日本塗料工業会）（参考マンセル値2.5Y8/12）になります。
[ ! ]シルバータイプのフレームはアルマイト処理されています。記載のない塗装色に関しては特注を含めお取り扱いがありません。

構成部品

型式		構成部品

		フェンスネットパネル複合板	フレーム＊ F：フェンス用 P：パネル用	締結部品		締結部品		締結部品

TYPE	シリーズ			タッピングビス	数量	フレームキャップ	数量	ブラインドブラケット	数量

（パーテーションタイプ） K-PUB （シルバー） K-PUBY （黄色）	6	フェンスネットパネル複合板	NFFS（Y）6-3030 NFFHF（Y）6-2540/ NFFHP（Y）6-2540/ NFFHM（Y）6-2540	＜サイズ＞ M径：4.5 長さ：70 <材質> SUS410	6	HFC6-3030-B	6	SHBLBSL6	4


	8		NFFS（Y）8-4040 NFFHF（Y）6-2540/ NFFHP（Y）6-2540/ NFFHM（Y）6-2540			HFC8-4040-B		SHBLBSL8


（片脚タイプ） K-PUBS （シルバー） K-PUBSY （黄色）	6		NFFS（Y）6-3030 NFFHF（Y）6-2540/ NFFHP（Y）6-2540/ NFFHM（Y）6-2540			HFC6-3030-B	4	SHBLBSL6	2


	8		NFFS（Y）8-4040 NFFHF（Y）6-2540/ NFFHP（Y）6-2540/ NFFHM（Y）6-2540			HFC8-4040-B		SHBLBSL8


（脚無しタイプ） K-PUBN （シルバー） K-PUBNY （黄色）	6		NFFS（Y）6-3030 NFFHF（Y）6-2540/ NFFHP（Y）6-2540/ NFFHM（Y）6-2540			HFC6-3030-B	2	-	-


	8		NFFS（Y）8-4040 NFFHF（Y）6-2540/ NFFHP（Y）6-2540/ NFFHM（Y）6-2540			HFC8-4040-B		-

[ ! ]中材の材質・表面処理は下部の選定サポート情報をご参照ください。

規格表

型式	-	フェンスネットパネル複合板	-	W	-	D	-	A
K-PUBY8	-	PET3	-	W800	-	D2000	-	A550

型式		選択				複合板 (t=3)	W (幅) 指定 1mm単位	D (高さ) 指定 1mm単位	A （足下部長さ）選択 mm	T 厚み



TYPE	ｼﾘｰｽﾞ	フェンスネット (線径φ3.2)	パネル
			(t＝3)
（パーテーションタイプ） K-PUB （シルバー） K-PUBY （黄色）	6	30B (ピッチ30mm 黒) 30S (ピッチ30mm シルバ－) 40B (ピッチ40mm 黒) 40S (ピッチ40mm シルバ－) 50B (ピッチ50mm 黒) 50S (ピッチ50mm シルバ－)	PET3 (PET) AC3 (アクリル) PC3 (ポリカーボネート) ST3 (静電塩ビ)	BPET3 (PET) BAC3 (アクリル) BPC3 (ポリカーボネート)	DPET3 (PET) DAC3 (アクリル) DSC3 (制電塩ビ)	FS3 (シルバー) FB3 (黒) WB3 (ホワイトボード)			300 350 400 450 500 550 600	30


	8									40


（片脚タイプ） K-PUBS （シルバー） K-PUBSY （黄色）	6									30
							300	1000
							～	～
	8						1000	2200		40


（脚無しタイプ） K-PUBN （シルバー） K-PUBNY （黄色）	6								-	30


	8									40

A寸推奨寸法（W1000の場合）

D寸（mm）	A寸（mm）
1500以上	550以上
2000以上	600

[ ! ]A寸が長いほど倒れにくくなります
[ ! ]A寸指定は任意になりますが、推奨寸法は下記になります。
・D寸が1500以上の場合：A寸550以上推奨
・D寸が2000以上の場合：A寸600以上推奨
[ ! ]ブラウンスモークパネルは、筐体専用樹脂（PET・アクリル・ポリカーボネート）を使用しており、既存品（PET・アクリル・ポリカーボネート）と色味が異なりますので、ご注意ください。

追加工

型式	ー	フェンスネットパネル複合板	ー	W	ー	D	ー	A	ー	(追加工 Code)


K-PUB6	ー	PET3	ー	W1000	ー	D1500	ー	A400	ー	CR

Alteratation	Code	Spec	TYPE	\/1Code
キャスタセット付属	CR (キャスタ材質：ゴム) (色：黒)	自立式安全柵に取り付け可能なキャスタ、取付用板金、ボルト、ナットを付属します。 ■キャスタ取付時全高安全柵全高(mm) = D(高さ) + T(フレーム角) + 71(キャスタ+板金板厚) ■キャスタ機能　タイプ：自在＋ストッパタイプ　車輪径：φ50 　許容荷重：300N/個　質量：165g/個	パーテーションタイプ	3,500
			片脚タイプ	2,000

【商品イメージ】

【キャスタ取り付け部規格図】

■6シリーズ

■8シリーズ

[ ! ]6シリーズでは18mm、8シリーズでは13mm、フレームから板金が内側にはみ出る仕様になります。

■構成部品詳細

型式

タイプ

シリーズ

構成部品

Code

キャスタ

数量

板金

数量

ボルト
(キャスタ・板金取付用)

数量

ボルト
（板金・パーテーション取付用）

数量

ナット

数量

パーテーションタイプ

6シリーズ

CLGS50-R

キャスタ取付
専用板金

材質：SS400

8シリーズ

片脚タイプ

6シリーズ

8シリーズ

[ ! ]キャスター取付専用板金単品は標準部品としてのお取り扱いがありません。
ご希望の場合は下記「カタログ規格外品サービス」にてお問い合わせください。

選定サポート情報

ミスミ安全柵の特長・選定方法動画

■中材の種類

中材の種類		線径・厚み	色	特徴

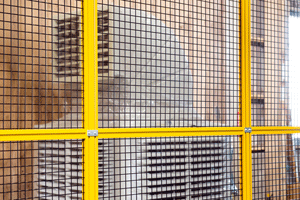

フェンス	フェンスネット_50ピッチ	3.2mm	黒・シルバー	交点：溶接、隙間:50×50ｍｍ、拳が入らない黒　材質：SS400、表面処理：エポキシポリエステル樹脂系粉体塗装シルバー　材質：SS400、表面処理：三価クロメート

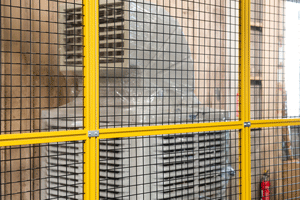

	フェンスネット_40ピッチ	3.2mm	黒・シルバー	交点：溶接、隙間:40×40ｍｍ、拳が入らない黒　材質：SS400、表面処理：エポキシポリエステル樹脂系粉体塗装シルバー　材質：SS400、表面処理：三価クロメート

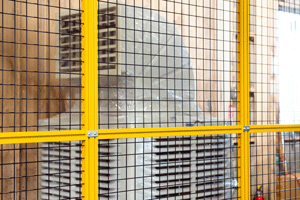

	フェンスネット_30ピッチ	3.2mm	黒・シルバー	交点：溶接、隙間:30×30ｍｍ、指4本入らない黒　材質：SS400、表面処理：エポキシポリエステル樹脂系粉体塗装シルバー　材質：SS400、表面処理：三価クロメート
パネル	PET	3mm	透明・オレンジ・ブラウンスモーク	耐衝撃性:○　耐薬品性:△　難燃性:×
	制電塩ビ	3mm	透明・オレンジ	耐衝撃性:×　耐薬品性:◎　難燃性:◎
	アクリル	3mm	透明・オレンジ・ブラウンスモーク	耐衝撃性:×　耐薬品性:○　難燃性:×
	ポリカーボネート	3mm	透明・ブラウンスモーク	耐衝撃性:◎　耐薬品性:△　難燃性:△
複合板	ホワイトボード	3mm	白	芯材：白色発泡ポリプロピレン　表面：SGCC 表面塗装：アクリル樹脂系焼付塗装マグネット張り付く、使用雰囲気温度:0～80℃
複合板	複合板	3mm	黒・シルバー	芯材：黒色発泡ポリプロピレン樹脂　表面：A5052 表面塗装：ポリエステル樹脂系焼付塗装使用雰囲気温度:0～80℃

■波長別透過率曲線

[ ! ]実測値であり保証値ではありません。

■溶接遮光に使用した場合のパネル色比較 (材質：PET3mm、MIG溶接にて同一条件下で撮影)

透明	ブラウンスモーク	オレンジ

使用例

【取り付け図】

【使用例】

角度を調整する際は蝶番の使用を推奨します。
適用締結部材例：HHPSN
直線での締結は、板金プレートの使用を推奨します。
適用締結部材例：HPTSS

■パーテーションタイプ・脚無しタイプ組み合わせ
ロッドエンドベアリング　－標準タイプ・L寸ショートタイプ－:関連画像

■パーテーションタイプ・片脚タイプ組み合わせ
ロッドエンドベアリング　－標準タイプ・L寸ショートタイプ－:関連画像

ラインナップ

低ハイトタイプ	上下同パネルタイプ	上下別パネルタイプ	出荷日
			組立品：4日目出荷




K-PUA	本商品	K-PUC

アルミフレーム総合情報ページ

安全柵のラインナップ・組み立て方は「商品特長・選び方ページ」をご覧ください。
安全柵の固定方法（アンカーについて）や中材についての詳細は「周辺部品・中材ページ」をご覧ください。
安全柵の強度計算等技術情報は「技術情報ページ」をご覧ください。

フレーム / キャップ / 溝カバー

ブラケット / ジョイント / ナット

パネル / フェンスネット

安全柵ユニット

取手 / 蝶番 / 錠

> 商品特長・選び方

キャスタ / アジャスタ / アンカー

> 商品特長・選び方

アルミフレームユニット

> 商品特長・選び方

他アクセサリ

> 商品特長・選び方

設計手順 / 強度計算 / 組立方法

各シリーズ主要商品一覧

アルミフレームとは

便利サービス

型番リスト

表示件数

型番

K-PUB6-30B-W[300-1000/1]-D[1000-2200/1]-A[300,350,400,450,500,550,600]

K-PUB6-30S-W[300-1000/1]-D[1000-2200/1]-A[300,350,400,450,500,550,600]

K-PUB6-40B-W[300-1000/1]-D[1000-2200/1]-A[300,350,400,450,500,550,600]

K-PUB6-40S-W[300-1000/1]-D[1000-2200/1]-A[300,350,400,450,500,550,600]

K-PUB6-50B-W[300-1000/1]-D[1000-2200/1]-A[300,350,400,450,500,550,600]

K-PUB6-50S-W[300-1000/1]-D[1000-2200/1]-A[300,350,400,450,500,550,600]

K-PUB6-AC3-W[300-1000/1]-D[1000-2200/1]-A[300,350,400,450,500,550,600]

K-PUB6-BAC3-W[300-1000/1]-D[1000-2200/1]-A[300,350,400,450,500,550,600]

K-PUB6-BPC3-W[300-1000/1]-D[1000-2200/1]-A[300,350,400,450,500,550,600]

K-PUB6-BPET3-W[300-1000/1]-D[1000-2200/1]-A[300,350,400,450,500,550,600]

K-PUB6-DAC3-W[300-1000/1]-D[1000-2200/1]-A[300,350,400,450,500,550,600]

K-PUB6-DPET3-W[300-1000/1]-D[1000-2200/1]-A[300,350,400,450,500,550,600]

K-PUB6-DST3-W[300-1000/1]-D[1000-2200/1]-A[300,350,400,450,500,550,600]

K-PUB6-FB3-W[300-1000/1]-D[1000-2200/1]-A[300,350,400,450,500,550,600]

K-PUB6-FS3-W[300-1000/1]-D[1000-2200/1]-A[300,350,400,450,500,550,600]

K-PUB6-PC3-W[300-1000/1]-D[1000-2200/1]-A[300,350,400,450,500,550,600]

K-PUB6-PET3-W[300-1000/1]-D[1000-2200/1]-A[300,350,400,450,500,550,600]

K-PUB6-ST3-W[300-1000/1]-D[1000-2200/1]-A[300,350,400,450,500,550,600]

K-PUB6-WB3-W[300-1000/1]-D[1000-2200/1]-A[300,350,400,450,500,550,600]

K-PUB8-30B-W[300-1000/1]-D[1000-2200/1]-A[300,350,400,450,500,550,600]

K-PUB8-30S-W[300-1000/1]-D[1000-2200/1]-A[300,350,400,450,500,550,600]

K-PUB8-40B-W[300-1000/1]-D[1000-2200/1]-A[300,350,400,450,500,550,600]

K-PUB8-40S-W[300-1000/1]-D[1000-2200/1]-A[300,350,400,450,500,550,600]

K-PUB8-50B-W[300-1000/1]-D[1000-2200/1]-A[300,350,400,450,500,550,600]

K-PUB8-50S-W[300-1000/1]-D[1000-2200/1]-A[300,350,400,450,500,550,600]

K-PUB8-AC3-W[300-1000/1]-D[1000-2200/1]-A[300,350,400,450,500,550,600]

K-PUB8-BAC3-W[300-1000/1]-D[1000-2200/1]-A[300,350,400,450,500,550,600]

K-PUB8-BPC3-W[300-1000/1]-D[1000-2200/1]-A[300,350,400,450,500,550,600]

K-PUB8-BPET3-W[300-1000/1]-D[1000-2200/1]-A[300,350,400,450,500,550,600]

K-PUB8-DAC3-W[300-1000/1]-D[1000-2200/1]-A[300,350,400,450,500,550,600]

K-PUB8-DPET3-W[300-1000/1]-D[1000-2200/1]-A[300,350,400,450,500,550,600]

K-PUB8-DST3-W[300-1000/1]-D[1000-2200/1]-A[300,350,400,450,500,550,600]

K-PUB8-FB3-W[300-1000/1]-D[1000-2200/1]-A[300,350,400,450,500,550,600]

K-PUB8-FS3-W[300-1000/1]-D[1000-2200/1]-A[300,350,400,450,500,550,600]

K-PUB8-PC3-W[300-1000/1]-D[1000-2200/1]-A[300,350,400,450,500,550,600]

K-PUB8-PET3-W[300-1000/1]-D[1000-2200/1]-A[300,350,400,450,500,550,600]

K-PUB8-ST3-W[300-1000/1]-D[1000-2200/1]-A[300,350,400,450,500,550,600]

K-PUB8-WB3-W[300-1000/1]-D[1000-2200/1]-A[300,350,400,450,500,550,600]

K-PUBN6-30B-W[300-1000/1]-D[1000-2200/1]

K-PUBN6-30S-W[300-1000/1]-D[1000-2200/1]

K-PUBN6-40B-W[300-1000/1]-D[1000-2200/1]

K-PUBN6-40S-W[300-1000/1]-D[1000-2200/1]

K-PUBN6-50B-W[300-1000/1]-D[1000-2200/1]

K-PUBN6-50S-W[300-1000/1]-D[1000-2200/1]

K-PUBN6-AC3-W[300-1000/1]-D[1000-2200/1]

K-PUBN6-BAC3-W[300-1000/1]-D[1000-2200/1]

K-PUBN6-BPC3-W[300-1000/1]-D[1000-2200/1]

K-PUBN6-BPET3-W[300-1000/1]-D[1000-2200/1]

K-PUBN6-DAC3-W[300-1000/1]-D[1000-2200/1]

K-PUBN6-DPET3-W[300-1000/1]-D[1000-2200/1]

K-PUBN6-DST3-W[300-1000/1]-D[1000-2200/1]

K-PUBN6-FB3-W[300-1000/1]-D[1000-2200/1]

K-PUBN6-FS3-W[300-1000/1]-D[1000-2200/1]

K-PUBN6-PC3-W[300-1000/1]-D[1000-2200/1]

K-PUBN6-PET3-W[300-1000/1]-D[1000-2200/1]

K-PUBN6-ST3-W[300-1000/1]-D[1000-2200/1]

K-PUBN6-WB3-W[300-1000/1]-D[1000-2200/1]

K-PUBN8-30B-W[300-1000/1]-D[1000-2200/1]

K-PUBN8-30S-W[300-1000/1]-D[1000-2200/1]

K-PUBN8-40B-W[300-1000/1]-D[1000-2200/1]

フレーム色

フレームサイズ

商品タイプ

パネル・中材種類

パネル・中材(詳細)

幅 W

(mm)

高さ D

(mm)

脚長さ

(mm)

フレームタイプ

パネル・中材の板厚/線径

RoHS?

最小発注数量

シルバー	30角（6シリーズ）	パーテーションタイプ	フェンスネット	フェンスネットピッチ30mm黒	300 ～ 1000	1000 ～ 2200	300 ～ 600	NFFS、NFFHF、NFFHP、NFFHM	3.2	10	1個
シルバー	30角（6シリーズ）	パーテーションタイプ	フェンスネット	フェンスネットピッチ30mmシルバー	300 ～ 1000	1000 ～ 2200	300 ～ 600	NFFS、NFFHF、NFFHP、NFFHM	3.2	10	1個
シルバー	30角（6シリーズ）	パーテーションタイプ	フェンスネット	フェンスネットピッチ40mm黒	300 ～ 1000	1000 ～ 2200	300 ～ 600	NFFS、NFFHF、NFFHP、NFFHM	3.2	-	1個
シルバー	30角（6シリーズ）	パーテーションタイプ	フェンスネット	フェンスネットピッチ40mmシルバー	300 ～ 1000	1000 ～ 2200	300 ～ 600	NFFS、NFFHF、NFFHP、NFFHM	3.2	-	1個
シルバー	30角（6シリーズ）	パーテーションタイプ	フェンスネット	フェンスネットピッチ50mm黒	300 ～ 1000	1000 ～ 2200	300 ～ 600	NFFS、NFFHF、NFFHP、NFFHM	3.2	10	1個
シルバー	30角（6シリーズ）	パーテーションタイプ	フェンスネット	フェンスネットピッチ50mmシルバー	300 ～ 1000	1000 ～ 2200	300 ～ 600	NFFS、NFFHF、NFFHP、NFFHM	3.2	10	1個
シルバー	30角（6シリーズ）	パーテーションタイプ	樹脂パネル	アクリル3mm透明	300 ～ 1000	1000 ～ 2200	300 ～ 600	NFFS、NFFHF、NFFHP、NFFHM	3	10	1個
シルバー	30角（6シリーズ）	パーテーションタイプ	樹脂パネル	アクリル3mmブラウンスモーク	300 ～ 1000	1000 ～ 2200	300 ～ 600	NFFS、NFFHF、NFFHP、NFFHM	3	10	1個
シルバー	30角（6シリーズ）	パーテーションタイプ	樹脂パネル	ポリカーボネート3mmブラウンスモーク	300 ～ 1000	1000 ～ 2200	300 ～ 600	NFFS、NFFHF、NFFHP、NFFHM	3	10	1個
シルバー	30角（6シリーズ）	パーテーションタイプ	樹脂パネル	ペット3mmブラウンスモーク	300 ～ 1000	1000 ～ 2200	300 ～ 600	NFFS、NFFHF、NFFHP、NFFHM	3	10	1個
シルバー	30角（6シリーズ）	パーテーションタイプ	樹脂パネル	アクリル3mmオレンジ	300 ～ 1000	1000 ～ 2200	300 ～ 600	NFFS、NFFHF、NFFHP、NFFHM	3	10	1個
シルバー	30角（6シリーズ）	パーテーションタイプ	樹脂パネル	ペット3mmオレンジ	300 ～ 1000	1000 ～ 2200	300 ～ 600	NFFS、NFFHF、NFFHP、NFFHM	3	10	1個
シルバー	30角（6シリーズ）	パーテーションタイプ	樹脂パネル	制電塩ビ3mmオレンジ	300 ～ 1000	1000 ～ 2200	300 ～ 600	NFFS、NFFHF、NFFHP、NFFHM	3	10	1個
シルバー	30角（6シリーズ）	パーテーションタイプ	複合板	複合板3mm黒	300 ～ 1000	1000 ～ 2200	300 ～ 600	NFFS、NFFHF、NFFHP、NFFHM	3	10	1個
シルバー	30角（6シリーズ）	パーテーションタイプ	複合板	複合板3mmシルバー	300 ～ 1000	1000 ～ 2200	300 ～ 600	NFFS、NFFHF、NFFHP、NFFHM	3	10	1個
シルバー	30角（6シリーズ）	パーテーションタイプ	樹脂パネル	ポリカーボネート3mm透明	300 ～ 1000	1000 ～ 2200	300 ～ 600	NFFS、NFFHF、NFFHP、NFFHM	3	10	1個
シルバー	30角（6シリーズ）	パーテーションタイプ	樹脂パネル	ペット3mm透明	300 ～ 1000	1000 ～ 2200	300 ～ 600	NFFS、NFFHF、NFFHP、NFFHM	3	10	1個
シルバー	30角（6シリーズ）	パーテーションタイプ	樹脂パネル	制電塩ビ3mm透明	300 ～ 1000	1000 ～ 2200	300 ～ 600	NFFS、NFFHF、NFFHP、NFFHM	3	10	1個
シルバー	30角（6シリーズ）	パーテーションタイプ	複合板	ホワイトボード3mm	300 ～ 1000	1000 ～ 2200	300 ～ 600	NFFS、NFFHF、NFFHP、NFFHM	3	10	1個
シルバー	40角（8シリーズ）	パーテーションタイプ	フェンスネット	フェンスネットピッチ30mm黒	300 ～ 1000	1000 ～ 2200	300 ～ 600	NFFS、NFFHF、NFFHP、NFFHM	3.2	10	1個
シルバー	40角（8シリーズ）	パーテーションタイプ	フェンスネット	フェンスネットピッチ30mmシルバー	300 ～ 1000	1000 ～ 2200	300 ～ 600	NFFS、NFFHF、NFFHP、NFFHM	3.2	10	1個
シルバー	40角（8シリーズ）	パーテーションタイプ	フェンスネット	フェンスネットピッチ40mm黒	300 ～ 1000	1000 ～ 2200	300 ～ 600	NFFS、NFFHF、NFFHP、NFFHM	3.2	-	1個
シルバー	40角（8シリーズ）	パーテーションタイプ	フェンスネット	フェンスネットピッチ40mmシルバー	300 ～ 1000	1000 ～ 2200	300 ～ 600	NFFS、NFFHF、NFFHP、NFFHM	3.2	-	1個
シルバー	40角（8シリーズ）	パーテーションタイプ	フェンスネット	フェンスネットピッチ50mm黒	300 ～ 1000	1000 ～ 2200	300 ～ 600	NFFS、NFFHF、NFFHP、NFFHM	3.2	10	1個
シルバー	40角（8シリーズ）	パーテーションタイプ	フェンスネット	フェンスネットピッチ50mmシルバー	300 ～ 1000	1000 ～ 2200	300 ～ 600	NFFS、NFFHF、NFFHP、NFFHM	3.2	10	1個
シルバー	40角（8シリーズ）	パーテーションタイプ	樹脂パネル	アクリル3mm透明	300 ～ 1000	1000 ～ 2200	300 ～ 600	NFFS、NFFHF、NFFHP、NFFHM	3	10	1個
シルバー	40角（8シリーズ）	パーテーションタイプ	樹脂パネル	アクリル3mmブラウンスモーク	300 ～ 1000	1000 ～ 2200	300 ～ 600	NFFS、NFFHF、NFFHP、NFFHM	3	10	1個
シルバー	40角（8シリーズ）	パーテーションタイプ	樹脂パネル	ポリカーボネート3mmブラウンスモーク	300 ～ 1000	1000 ～ 2200	300 ～ 600	NFFS、NFFHF、NFFHP、NFFHM	3	10	1個
シルバー	40角（8シリーズ）	パーテーションタイプ	樹脂パネル	ペット3mmブラウンスモーク	300 ～ 1000	1000 ～ 2200	300 ～ 600	NFFS、NFFHF、NFFHP、NFFHM	3	10	1個
シルバー	40角（8シリーズ）	パーテーションタイプ	樹脂パネル	アクリル3mmオレンジ	300 ～ 1000	1000 ～ 2200	300 ～ 600	NFFS、NFFHF、NFFHP、NFFHM	3	10	1個
シルバー	40角（8シリーズ）	パーテーションタイプ	樹脂パネル	ペット3mmオレンジ	300 ～ 1000	1000 ～ 2200	300 ～ 600	NFFS、NFFHF、NFFHP、NFFHM	3	10	1個
シルバー	40角（8シリーズ）	パーテーションタイプ	樹脂パネル	制電塩ビ3mmオレンジ	300 ～ 1000	1000 ～ 2200	300 ～ 600	NFFS、NFFHF、NFFHP、NFFHM	3	10	1個
シルバー	40角（8シリーズ）	パーテーションタイプ	複合板	複合板3mm黒	300 ～ 1000	1000 ～ 2200	300 ～ 600	NFFS、NFFHF、NFFHP、NFFHM	3	10	1個
シルバー	40角（8シリーズ）	パーテーションタイプ	複合板	複合板3mmシルバー	300 ～ 1000	1000 ～ 2200	300 ～ 600	NFFS、NFFHF、NFFHP、NFFHM	3	10	1個
シルバー	40角（8シリーズ）	パーテーションタイプ	樹脂パネル	ポリカーボネート3mm透明	300 ～ 1000	1000 ～ 2200	300 ～ 600	NFFS、NFFHF、NFFHP、NFFHM	3	10	1個
シルバー	40角（8シリーズ）	パーテーションタイプ	樹脂パネル	ペット3mm透明	300 ～ 1000	1000 ～ 2200	300 ～ 600	NFFS、NFFHF、NFFHP、NFFHM	3	10	1個
シルバー	40角（8シリーズ）	パーテーションタイプ	樹脂パネル	制電塩ビ3mm透明	300 ～ 1000	1000 ～ 2200	300 ～ 600	NFFS、NFFHF、NFFHP、NFFHM	3	10	1個
シルバー	40角（8シリーズ）	パーテーションタイプ	複合板	ホワイトボード3mm	300 ～ 1000	1000 ～ 2200	300 ～ 600	NFFS、NFFHF、NFFHP、NFFHM	3	10	1個
シルバー	30角（6シリーズ）	脚なしタイプ	フェンスネット	フェンスネットピッチ30mm黒	300 ～ 1000	1000 ～ 2200	-	NFFS、NFFHF、NFFHP、NFFHM	3.2	10	1個
シルバー	30角（6シリーズ）	脚なしタイプ	フェンスネット	フェンスネットピッチ30mmシルバー	300 ～ 1000	1000 ～ 2200	-	NFFS、NFFHF、NFFHP、NFFHM	3.2	10	1個
シルバー	30角（6シリーズ）	脚なしタイプ	フェンスネット	フェンスネットピッチ40mm黒	300 ～ 1000	1000 ～ 2200	-	NFFS、NFFHF、NFFHP、NFFHM	3.2	-	1個
シルバー	30角（6シリーズ）	脚なしタイプ	フェンスネット	フェンスネットピッチ40mmシルバー	300 ～ 1000	1000 ～ 2200	-	NFFS、NFFHF、NFFHP、NFFHM	3.2	-	1個
シルバー	30角（6シリーズ）	脚なしタイプ	フェンスネット	フェンスネットピッチ50mm黒	300 ～ 1000	1000 ～ 2200	-	NFFS、NFFHF、NFFHP、NFFHM	3.2	10	1個
シルバー	30角（6シリーズ）	脚なしタイプ	フェンスネット	フェンスネットピッチ50mmシルバー	300 ～ 1000	1000 ～ 2200	-	NFFS、NFFHF、NFFHP、NFFHM	3.2	10	1個
シルバー	30角（6シリーズ）	脚なしタイプ	樹脂パネル	アクリル3mm透明	300 ～ 1000	1000 ～ 2200	-	NFFS、NFFHF、NFFHP、NFFHM	3	10	1個
シルバー	30角（6シリーズ）	脚なしタイプ	樹脂パネル	アクリル3mmブラウンスモーク	300 ～ 1000	1000 ～ 2200	-	NFFS、NFFHF、NFFHP、NFFHM	3	10	1個
シルバー	30角（6シリーズ）	脚なしタイプ	樹脂パネル	ポリカーボネート3mmブラウンスモーク	300 ～ 1000	1000 ～ 2200	-	NFFS、NFFHF、NFFHP、NFFHM	3	10	1個
シルバー	30角（6シリーズ）	脚なしタイプ	樹脂パネル	ペット3mmブラウンスモーク	300 ～ 1000	1000 ～ 2200	-	NFFS、NFFHF、NFFHP、NFFHM	3	10	1個
シルバー	30角（6シリーズ）	脚なしタイプ	樹脂パネル	アクリル3mmオレンジ	300 ～ 1000	1000 ～ 2200	-	NFFS、NFFHF、NFFHP、NFFHM	3	10	1個
シルバー	30角（6シリーズ）	脚なしタイプ	樹脂パネル	ペット3mmオレンジ	300 ～ 1000	1000 ～ 2200	-	NFFS、NFFHF、NFFHP、NFFHM	3	10	1個
シルバー	30角（6シリーズ）	脚なしタイプ	樹脂パネル	制電塩ビ3mmオレンジ	300 ～ 1000	1000 ～ 2200	-	NFFS、NFFHF、NFFHP、NFFHM	3	10	1個
シルバー	30角（6シリーズ）	脚なしタイプ	複合板	複合板3mm黒	300 ～ 1000	1000 ～ 2200	-	NFFS、NFFHF、NFFHP、NFFHM	3	10	1個
シルバー	30角（6シリーズ）	脚なしタイプ	複合板	複合板3mmシルバー	300 ～ 1000	1000 ～ 2200	-	NFFS、NFFHF、NFFHP、NFFHM	3	10	1個
シルバー	30角（6シリーズ）	脚なしタイプ	樹脂パネル	ポリカーボネート3mm透明	300 ～ 1000	1000 ～ 2200	-	NFFS、NFFHF、NFFHP、NFFHM	3	10	1個
シルバー	30角（6シリーズ）	脚なしタイプ	樹脂パネル	ペット3mm透明	300 ～ 1000	1000 ～ 2200	-	NFFS、NFFHF、NFFHP、NFFHM	3	10	1個
シルバー	30角（6シリーズ）	脚なしタイプ	樹脂パネル	制電塩ビ3mm透明	300 ～ 1000	1000 ～ 2200	-	NFFS、NFFHF、NFFHP、NFFHM	3	10	1個
シルバー	30角（6シリーズ）	脚なしタイプ	複合板	ホワイトボード3mm	300 ～ 1000	1000 ～ 2200	-	NFFS、NFFHF、NFFHP、NFFHM	3	10	1個
シルバー	40角（8シリーズ）	脚なしタイプ	フェンスネット	フェンスネットピッチ30mm黒	300 ～ 1000	1000 ～ 2200	-	NFFS、NFFHF、NFFHP、NFFHM	3.2	10	1個
シルバー	40角（8シリーズ）	脚なしタイプ	フェンスネット	フェンスネットピッチ30mmシルバー	300 ～ 1000	1000 ～ 2200	-	NFFS、NFFHF、NFFHP、NFFHM	3.2	10	1個
シルバー	40角（8シリーズ）	脚なしタイプ	フェンスネット	フェンスネットピッチ40mm黒	300 ～ 1000	1000 ～ 2200	-	NFFS、NFFHF、NFFHP、NFFHM	3.2	-	1個

通常単価(税別) (税込単価)	通常出荷日

- ( - )	4日目
- ( - )	4日目
- ( - )	4日目
- ( - )	4日目
- ( - )	4日目
- ( - )	4日目
- ( - )	4日目
- ( - )	4日目
- ( - )	4日目
- ( - )	4日目
- ( - )	4日目
- ( - )	4日目
- ( - )	4日目
- ( - )	4日目
- ( - )	4日目
- ( - )	4日目
- ( - )	4日目
- ( - )	4日目
- ( - )	4日目
- ( - )	4日目
- ( - )	4日目
- ( - )	4日目
- ( - )	4日目
- ( - )	4日目
- ( - )	4日目
- ( - )	4日目
- ( - )	4日目
- ( - )	4日目
- ( - )	4日目
- ( - )	4日目
- ( - )	4日目
- ( - )	4日目
- ( - )	4日目
- ( - )	4日目
- ( - )	4日目
- ( - )	4日目
- ( - )	4日目
- ( - )	4日目
- ( - )	4日目
- ( - )	4日目
- ( - )	4日目
- ( - )	4日目
- ( - )	4日目
- ( - )	4日目
- ( - )	4日目
- ( - )	4日目
- ( - )	4日目
- ( - )	4日目
- ( - )	4日目
- ( - )	4日目
- ( - )	4日目
- ( - )	4日目
- ( - )	4日目
- ( - )	4日目
- ( - )	4日目
- ( - )	4日目
- ( - )	4日目
- ( - )	4日目
- ( - )	4日目
- ( - )	4日目

基本情報
納期・価格

基本情報

【特長】
・アンカースタンド不要で自立できる安全柵ユニット
・パーテーション用途としても使用可能
・1mm単位で寸法指定が可能
・すべて組立出荷で標準4日目の短納期出荷
・寸法を選ぶだけで必要な部材が届くので設計不要、組立も簡単
・キャスタセットを注文頂くことで移動もレイアウト変更も簡単
・2026年1月よりフェンスネットピッチ40を追加
・2023年4月ブラウンスモークパネル、2023年9月オレンジパネルを追加

ご注意

組立出荷品は安全柵本体の組み立てとなります。付属品アクセサリの取付はお客様にて行うものとなります。
フレームキャップが付属しております。取り付けた際3mm突出します。
簡易設置向けのものです。衝撃を与えると倒れる可能性があります。
数量によりパレット出荷（車上渡しでお客様にてフォークリフトご用意のうえ荷下ろし）になる可能性がございます。
当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
標準品で指定できない仕様・寸法をご希望の場合は、カタログ規格外品サービス（>>こちら）より、製作可否含めたお見積もりをお願いします。
ミスミ製と他社メーカー製の安全柵では互換性がないため、同一メーカーでのご使用を推奨します。

納期・価格

納期

日目出荷

数量区分	標準対応	個別対応
数量区分	小口	大口
数　量	1〜50	51～
出荷日	通常	お見積り

[ ! ]表示数量超えはWOSにてご確認ください。

出荷日については、こちらをご覧ください。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はマニュアルカタログをご覧ください。

自立式安全柵ユニット（上下同パネルタイプ）のレビュー

この商品のレビューはありません

この商品を見た人は、こんな商品も見ています

	今見ている商品自立式安全柵ユニット（上下同パネルタイプ）	自立式安全柵ユニット（上下別パネルタイプ）	自立式安全柵ユニット（低ハイトタイプ）	Nシリーズ安全柵ユニット（上下同パネルタイプ）	Nシリーズ安全柵ユニット（上下別パネルタイプ）	Nシリーズ安全柵ユニット（低ハイトタイプ）
メーカー	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ
通常価格	-	-	-	-	-	-
通常出荷日	4日目	4日目	4日目	4日目	4日目	4日目
出荷形態	組立品	組立品	組立品	組立品	組立品	組立品
柵・扉種類	固定	固定	固定	固定	固定	固定
パネルタイプ	上下同パネル	上下別パネル	一枚パネル	上下同パネル	上下別パネル	一枚パネル
フレーム材質	アルミ	アルミ	アルミ	アルミ	アルミ	アルミ
材質証明書	非対象	非対象	非対象	非対象	非対象	非対象

安全柵カテゴリの売れ筋ランキング

通常価格、通常出荷日が表示と異なる場合がございます

技術サポート窓口

メカニカル部品技術窓口

商品の仕様・技術のお問い合わせ

Webお問い合わせフォーム

営業時間：9:00～18:00（土曜日・日曜日・祝日は除く）

※お問い合わせフォームは24時間受付しております。

見積もり・発注後最短当日出荷　新規会員登録で2D・3D CADデータを無料でダウンロード

無料で会員登録

閉じる

比較リスト

回答可能（特定物質なし）	関連する各国主要規制に対応しているため、輸出案件等でも安心してご利用いただけます REACH SVHCおよび中国RoHSで規定される物質は、含有が禁止されるものではないため、特定物質には該当せず、回答可能の選択肢に含まれます（報告義務が発生する可能性がございます）・以下の条件に、いずれも該当する商品です　 - chemSHERPA-AI形式での回答が可能　 - 特定物質（一般的な各国主要規制で禁止されている物質）を、閾値を超えて使用していない
回答不可（調査不可/特定物質あり）	各国主要規制に対応していない（または調査不可）のため、輸出案件等でのご利用は推奨いたしません・以下の条件のうち、いずれかに該当する商品です　 - chemSHERPA-AI形式での回答が不可　 - 特定物質（一般的な各国主要規制で禁止されている物質）を、閾値を超えて使用している
調査中	現在調査中です。調査完了まで今しばらくお待ちください・調査中のため、現時点ではchemSHERPA-AI形式での回答ができない商品です

絞り込み条件

chemSHERPA・RoHS

フレーム色

フレームサイズ

商品タイプ

パネル・中材種類

パネル・中材(詳細)

幅 W(mm)

高さ D(mm)

脚長さ(mm)

タイプ

CAD

出荷日

自立式安全柵ユニット（上下同パネルタイプ）

ご注意

外形図・規格表

構成部品

規格表

追加工

選定サポート情報

使用例

【取り付け図】

【使用例】

ラインナップ

アルミフレーム総合情報ページ

関連リンク

型番リスト

詳細情報

基本情報

ご注意

納期・価格

納期

この商品を見た人は、こんな商品も見ています

最近見た商品

安全柵カテゴリの売れ筋ランキング

技術サポート窓口

chemSHERPA
