自立式安全柵ユニット（低ハイトタイプ）

[ ! ]D寸、A寸はフレームキャップを除く寸法になります。
[ ! ]フレームキャップを取り付けると3㎜突出します
[ ! ]片脚タイプ、脚なしタイプはパーテーションタイプと同時使用を想定しております
[ ! ]ブラウンスモークパネルは溶接光やレーザー光を遮光する用途ではご使用いただけません。外部から見えにくくする用途に適しております。パネルの詳細について>>こちら
[ ! ]オレンジパネルはレーザー光を遮光する用途ではご使用いただけません。
[ ! ]オレンジパネルは溶接光で特に有害とされる紫外線(200～380nm)、可視光の青色光(380～530nm)の遮光が可能です。
      JIS T 8141規定の遮光度番号の保証はしていないため、溶接面・溶接眼鏡のような個人用保護具としてはご使用いただけません。
[ ! ]シルバータイプのフレームはアルマイト処理されています。記載のない塗装色に関しては特注を含めお取り扱いがありません。
[ ! ]絞り込み条件で指定できない寸法をご希望の場合は、下記「カタログ規格外品サービス」にてお問い合わせください。
[ ! ]キャスター単品 CLGS50-R は>>こちら（取付専用板金は含まれていません）

型式		選択					W (幅) 指定 1mm単位	D (高さ) 指定 1mm単位	A （足下部長さ） 選択 mm	T
TYPE	ｼﾘｰｽﾞ	フェンスネット (線径φ3.2)	パネル　(t=3)			複合板 (t=3)
			透明	ブラウンスモーク	オレンジ
（パーテーションタイプ） K-PUA （シルバー） K-PUAY （黄色）	6	30B (ピッチ30mm 黒) 30S (ピッチ30mm シルバ－) 40B (ピッチ40mm 黒) 40S (ピッチ40mm シルバ－) 50B (ピッチ50mm 黒) 50S (ピッチ50mm シルバ－)	PET3 (PET) AC3 (アクリル) PC3 (ポリカーボネート) ST3 (静電塩ビ)	BPET3 (PET) BAC3 (アクリル) BPC3 (ポリカーボネート)	DPET3 (PET) DAC3 (アクリル) DST3 (制電塩ビ)	FS3 (シルバー) FB3 (黒) WB3 (ホワイトボード)	300 ～ 1000	500 ～ 1030	300 350 400 450 500 550 600	30
	8									40
（片脚タイプ） K-PUAS （シルバー） K-PUASY （黄色）	6									30
	8									40
（脚無しタイプ） K-PUAN （シルバー） K-PUANY （黄色）	6								-	30
	8									40

[ ! ]A寸が長いほど倒れにくくなります
[ ! ]D寸が800以上の場合は、A寸400以上を推奨します
[ ! ]ブラウンスモークパネルは、筐体専用樹脂（PET・アクリル・ポリカーボネート）を使用しており、既存品（PET・アクリル・ポリカーボネート）と色味が異なりますので、ご注意ください。

型式			構成部品
			フェンスネット パネル 複合板	フレーム＊ F：フェンス用 P：パネル用	締結部品		締結部品		締結部品
TYPE		シリーズ			タッピングビス	数量	フレームキャップ	数量	ブラインドブラケット	数量
（パーテーションタイプ） K-PUA （シルバー） K-PUAY （黄色）		6	フェンスネット パネル 複合板	NFFS（Y）6-3030 NFFHF（Y）6-2540/ NFFHP（Y）6-2540/	＜サイズ＞ M径：4.5 長さ：70 <材質> SUS410	4	HFC6-3030-B	6	SHBLBSL6	4
		8		NFFS（Y）8-4040 NFFHF（Y）6-2540/ NFFHP（Y）6-2540/			HFC8-4040-B		SHBLBSL8
（片脚タイプ） K-PUAS （シルバー） K-PUASY （黄色）		6		NFFS（Y）6-3030 NFFHF（Y）6-2540/ NFFHP（Y）6-2540/			HFC6-3030-B	4	SHBLBSL6	2
		8		NFFS（Y）8-4040 NFFHF（Y）6-2540/ NFFHP（Y）6-2540/			HFC8-4040-B		SHBLBSL8
（脚無しタイプ） K-PUAN （シルバー） K-PUANY （黄色）		6		NFFS（Y）6-3030 NFFHF（Y）6-2540/ NFFHP（Y）6-2540/			HFC6-3030-B	2	-	-
		8		NFFS（Y）8-4040 NFFHF（Y）6-2540/ NFFHP（Y）6-2540/			HFC8-4040-B		-

[ ! ]中材の材質・表面処理は下部の選定サポート情報をご参照ください。

A寸推奨寸法（W1000の場合）

D寸（mm）	A寸（mm）
800以上	400以上

【商品イメージ】

【キャスタ取り付け部 規格図】

[ ! ]6シリーズでは18mm、8シリーズでは13mm、フレームから板金が内側にはみ出る仕様になります。

■構成部品詳細

型式

タイプ

シリーズ

構成部品

Code

キャスタ

数量

板金

数量

ボルト (キャスタ・板金取付用)

数量

ボルト （板金・パーテーション取付用）

数量

ナット

数量

CR

パーテーションタイプ

6シリーズ

CLGS50-R

4

キャスタ取付 専用板金 材質：SS400

4

CBE6-8

16

CBE6-12

8

HNTP6-6

8

8シリーズ

CBE6-18

HNTP8-6

片脚タイプ

6シリーズ

2

2

8

CBE6-12

4

HNTP6-6

4

8シリーズ

CBE6-18

HNTP8-6

[ ! ]キャスター取付専用板金単品は標準部品としてのお取り扱いがありません。
ご希望の場合は下記「カタログ規格外品サービス」にてお問い合わせください。

■中材種類

中材の種類		線径・厚み	色	特徴

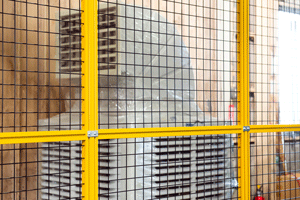

フェンス	フェンスネット_50ピッチ	3.2mm	黒・シルバー	交点：溶接、隙間:50×50ｍｍ、拳が入らない 黒　材質：SS400、表面処理：エポキシポリエステル樹脂系粉体塗装 シルバー　材質：SS400、表面処理：三価クロメート

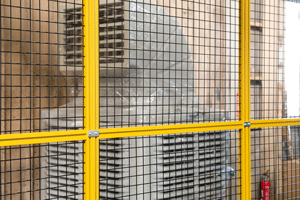

	フェンスネット_40ピッチ	3.2mm	黒・シルバー	交点：溶接、隙間:40×40ｍｍ、拳が入らない 黒　材質：SS400、表面処理：エポキシポリエステル樹脂系粉体塗装 シルバー　材質：SS400、表面処理：三価クロメート

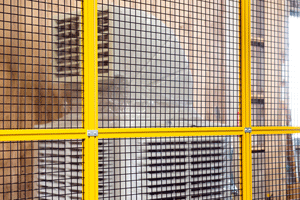

	フェンスネット_30ピッチ	3.2mm	黒・シルバー	交点：溶接、隙間:30×30ｍｍ、指4本入らない 黒　材質：SS400、表面処理：エポキシポリエステル樹脂系粉体塗装 シルバー　材質：SS400、表面処理：三価クロメート
パネル	PET	3mm	透明 ・ オレンジ ・ ブラウンスモーク	耐衝撃性:○　耐薬品性:△　難燃性:×
	制電塩ビ	3mm	透明 ・ オレンジ	耐衝撃性:×　耐薬品性:◎　難燃性:◎
	アクリル	3mm	透明 ・ オレンジ ・ ブラウンスモーク	耐衝撃性:×　耐薬品性:○　難燃性:×
	ポリカーボネート	3mm	透明 ・ ブラウンスモーク	耐衝撃性:◎　耐薬品性:△　難燃性:△
複合板	ホワイトボード	3mm	白	芯材：白色発泡ポリプロピレン　表面：SGCC 表面塗装：アクリル樹脂系焼付塗装 マグネット張り付く、使用雰囲気温度:0～80℃
	複合板	3mm	黒・シルバー	芯材：黒色発泡ポリプロピレン樹脂　表面：A5052 表面塗装：ポリエステル樹脂系焼付塗装 使用雰囲気温度:0～80℃

■溶接遮光に使用した場合のパネル色比較 (材質：PET3mm、MIG溶接にて同一条件下で撮影)

透明	ブラウンスモーク	オレンジ

■パーテーションタイプ・片脚タイプ組み合わせ
