[ ! ]外形寸法は、A≧Bにてご指定ください。
[ ! ]本材料は、生材となりますが、一部大サイズはS45CもしくはS48Cに焼鈍処理を施した材料を使用しています。
■面粗さ
| 仕上方法 | 仕上面 | 面粗さ |
|---|---|---|
| フライス(F) | 側面 | 1.6a |
| 上下面 | 6.3a | |
| ロータリー研磨(RG) | 上下面 | 3.2a |
| サーフェイス研磨(G) | 側面・上下面 | 1.6a |
| 未仕上 | 側面・上下面 | 保証不可 |
| 型式例 | 型式 | ||||||||||||||||
| 材質 | - | 仕上げ | - | 管理記号 | - | 公差記号 | - | A | - | B | - | T | - | 追加工 | |||
| S50C | - | 6F | - | BSD | - | NNN | - | 120 | - | 100 | - | 10 | (追加工なし) | ||||
| S50C | - | 4R6F | - | BA | - | NNN | - | 120 | - | 100 | - | 10 | - | RA10-RB10-RC10-RD10 | (コーナーRあり) | ||
| S50C | - | N6F | - | BA | - | NNN | - | 120 | - | 100 | - | 10 | - | D20-A50-B50 | (抜き穴加工あり) | ||
| S50C | - | 6F | - | BSD | - | NNN | - | 120 | - | 100 | - | 10 | - | CBR | (全周面取りあり) | ||
| S50C | - | 6F | - | BSD | - | NNN | - | 120 | - | 100 | - | 10 | - | CCA10-CCB10 | (コーナーカットあり) | ||
■主な仕上方法とサイズ範囲
| 仕上記号 | 仕上方法 | A | B | T |
|---|---|---|---|---|
| 2F | 上下面フライス ※側面未仕上 | 20~2500 | 10~1500 | 5~120 |
| 6F | 6面フライス | 15~2500 | 10~1500 | 3~120 |
| 4F2RG | ロータリー研磨 ※側面フライス | 15~2000 | 10~1200 | 4~120 |
| 4F2G | サーフェイス研磨 ※側面フライス | 15~1000 | 10~500 | 4~120 |
| 6G | 6面サーフェイス研磨 | 15~400 | 10~400 | 5~120 |
■寸法公差(標準・精級・超精級)
| 仕上方法 | 未仕上(L) | 標準(N) | 精級(S) | 超精級(T) |
|---|---|---|---|---|
| 切断公差 | -0~+5 | - | - | - |
| フライス | - | ±0.1 | ±0.05 | - |
| ロータリー研磨 | - | ±0.1 | ±0.05 | - |
| サーフェイス研磨 | - | ±0.05 | ±0.02 | ±0.01 |
[ ! ]プラス公差、マイナス公差で指定可能です。(未仕上除く)
ご希望の場合は、「金属プレート・ブロック」のカテゴリーページにて公差を指定して再度ご選定ください。
例)上記表±0.1の場合、【+0.1~+0.3】【-0~+0.2】【-0.2~+0】
[ ! ]A寸500mm以下、B寸300mm以下の場合、未仕上(L)の幅公差は+3~+10mmになります。
■精度基準
| 項目 | フライス (F) | ロータリー研磨 (RG) | サーフェイス研磨 (G) | |
|---|---|---|---|---|
| 平面度 (100mmに対して) | T最小~7.99 | 0.1 | 0.05 | 0.05 |
| T8~15.99 | 0.07 | 0.03 | 0.03 | |
| T16~25.99 | 0.05 | 0.015 | 0.015 | |
| T26~最大 | 0.05 | 0.012 | 0.012 | |
| 板厚平行度(100mmに対して) | 0.05 | 0.012 | 0.012 | |
| 直角度(100に対して) | 6G以外 基準面直角度 | ※4側面(A・B面)を基準面とし、0.015 | ||
| 6G 各面 | - | 0.02 | ||
※側面仕上げなしの場合、直角度・側面の面粗度の保証はしておりません。
■6Fサイズ範囲詳細
| A | T | 3~4.9 | 5~7.4 | 7.5~7.9 | 8~9.9 | 10~11.9 | 12~13.9 | 14~20.9 | 21~25.9 | 26~28.9 | 29~30.9 | 31~35.9 | 36~39.9 | 40~40.9 | 41~50 | 50.1~100 | 100.1~120 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| B | |||||||||||||||||
| 指定0.1mm単位 | 指定0.1mm単位 | ||||||||||||||||
| 15~100 | 10~19.9 | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | - | - |
| 100.1~250 | - | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | - | - | |
| 20~100 | 20~25 | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | - | - |
| 100.1~250 | - | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | - | - | |
| 250.1~1000 | - | - | - | - | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | - | - | |
| 25.1~100 | 25.1~40 | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | - | - |
| 100.1~500 | - | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | - | - | |
| 500.1~1000 | - | - | - | - | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | - | - | |
| 40.1~100 | 40.1~60 | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | - | - |
| 100.1~500 | - | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | - | - | |
| 500.1~1000 | - | - | - | - | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | - | - | |
| 60.1~100 | 60.1~80 | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | - | - |
| 100.1~500 | - | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | - | - | |
| 500.1~1000 | - | - | - | - | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | - | - | |
| 80.1~100 | 80.1~100 | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | - | - |
| 100.1~500 | - | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | - | - | |
| 500.1~1000 | - | - | - | - | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | - | - | |
| 100.1~500 | 100.1~200 | - | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● |
| 500.1~1000 | - | - | - | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | |
| 1000.1~1800 | - | - | - | - | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | |
| 200.1~500 | 200.1~250 | - | - | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● |
| 500.1~1000 | - | - | - | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | |
| 1000.1~1800 | - | - | - | - | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | |
| 250.1~500 | 250.1~300 | - | - | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● |
| 500.1~1000 | - | - | - | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | |
| 1000.1~1800 | - | - | - | - | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | |
| 1800.1~2000 | - | - | - | - | - | - | - | ● | ● | ● | ● | ● | ● | ● | ● | ● | |
| 2000.1~2500 | - | - | - | - | - | - | - | - | - | - | - | - | ● | ● | - | - | |
| 300.1~1800 | 300.1~400 | - | - | - | - | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● |
| 1800.1~2000 | - | - | - | - | - | - | - | ● | ● | ● | ● | ● | ● | ● | ● | ● | |
| 2000.1~2500 | - | - | - | - | - | - | - | - | - | - | - | - | ● | ● | - | - | |
| 400.1~1000 | 400.1~500 | - | - | - | - | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● |
| 1000.1~1400 | - | - | - | - | - | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | |
| 1400.1~1600 | - | - | - | - | - | - | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | |
| 1600.1~2000 | - | - | - | - | - | - | - | ● | ● | ● | ● | ● | ● | ● | ● | ● | |
| 2000.1~2500 | - | - | - | - | - | - | - | - | - | - | - | - | ● | ● | - | - | |
| 500.1~1000 | 500.1~800 | - | - | - | - | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● |
| 1000.1~1200 | - | - | - | - | - | - | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | |
| 1200.1~2000 | - | - | - | - | - | - | - | ● | ● | ● | ● | ● | ● | ● | ● | ● | |
| 2000.1~2500 | - | - | - | - | - | - | - | - | - | - | - | - | ● | ● | - | - | |
| 800.1~1200 | 800.1~1000 | - | - | - | - | - | - | - | ● | ● | ● | ● | ● | ● | ● | ● | - |
| 1200.1~1400 | - | - | - | - | - | - | - | - | - | ● | ● | ● | ● | ● | ● | - | |
| 1400.1~2000 | - | - | - | - | - | - | - | - | - | - | - | ● | ● | ● | ● | - | |
| 2000.1~2500 | - | - | - | - | - | - | - | - | - | - | - | - | - | ● | - | - | |
| 1000.1~1400 | 1000.1~1200 | - | - | - | - | - | - | - | ● | ● | ● | ● | ● | ● | ● | ● | - |
| 1400.1~1800 | - | - | - | - | - | - | - | - | ● | ● | ● | ● | ● | ● | ● | - | |
| 1800.1~2000 | - | - | - | - | - | - | - | - | - | - | ● | ● | ● | ● | ● | - | |
| 2000.1~2500 | - | - | - | - | - | - | - | - | - | - | - | - | - | ● | - | - | |
| 1200.1~1400 | 1200.1~1500 | - | - | - | - | - | - | - | ● | ● | ● | ● | ● | ● | ● | - | - |
| 1400.1~1800 | - | - | - | - | - | - | - | - | ● | ● | ● | ● | ● | ● | - | - | |
| 1800.1~2000 | - | - | - | - | - | - | - | - | - | - | - | - | ● | ● | - | - | |

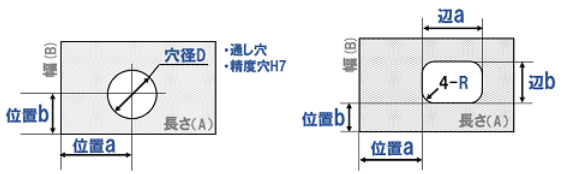

| 穴数 | 穴種 |
| 1穴 | 通し穴 |
| 精度穴H7 | |
| 角穴 | |
| 2穴 | 通し穴 |
| 精度穴H7 | |
| 角穴 | |
| 通し穴+精度穴H7 | |
| 通し穴+角穴 | |
| 精度穴H7+角穴 | |
| 穴なし | - |
![]() | サイズ | 指定1mm |
| 指定方法 | 例)RA10-RB10(2角の場合) ※1角から指定可能 | |
| ・R≦A/2,B/2となるように入力ください | ||
![]() | サイズ 幅×長さ | 面取り値 | C0.1~C0.2 | 面取り無し (ピン角) | C0.3~C0.5 | C0.6~C1.0 | C1.1~C1.5 | C1.6~C2.0 | C2.1~C2.5 | C2.6~C3.0 | C3.1~C3.5 | C3.6~C4.0 | C4.1~C4.5 | C4.6~C5.0 |
| 面取り記号 | -(標準) | BTR | CAR | CBR | CDR | CER | CFR | CGR | CHR | CPR | CJR | CKR | ||
| 300×500 以下 | 可能範囲 | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | |
| 300×500 超 | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | - | - | - | - |
![]() | サイズ | 指定1mm(C1~C60) |
| 指定方法 | 例)CCA10-CCB10(2角の場合) ※1角から指定可能 | |
| ・C≦A/2,B/2 となるように入力ください ・カット部の表面粗さはRa25となります | ||
| 商品名 | 形状・仕上げ | 穴加工 | 寸法指定 | 特長 |
| S50Cフリープレート | 仕上げプレート | - | 寸法フリー | - |
| S50Cフリープレート(WEB掲載品) | 仕上げプレート | 有 | 寸法フリー | - |
| S50C A寸フリープレート | 仕上げプレート | - | 長さ寸法フリー | - |
| S50C A寸フリープレート(6面フライス相当品) | 仕上げプレート | - | 長さ寸法フリー | - |
| S50C 寸法固定プレート | 仕上げプレート | - | 寸法固定 | - |
| S50Cフリープレート ラフカットタイプ(上下面仕上) | 仕上げプレート | - | 寸法フリー | - |
| S50C調質材・S55CNフリープレート(WEB掲載品) | 仕上げプレート | 有 | 寸法フリー | 調質(焼入れ・焼戻し) |
| S50C NAK55 NAK80 フラットバー(H) 平角棒 | フラットバー | - | 寸法フリー | - |
| 金属ブロック 標準タイプ | ブロック | - | 寸法フリー | 全面直角度保証 |
| 金属ブロック ロングタイプ | ブロック | - | 寸法フリー | 全面直角度保証 |

| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 8日目 |
- ( - ) | 8日目 |
- ( - ) | 8日目 |
- ( - ) | 8日目 |
- ( - ) | 8日目 |
- ( - ) | 8日目 |
- ( - ) | 8日目 |
- ( - ) | 8日目 |
- ( - ) | 8日目 |
- ( - ) | 8日目 |
- ( - ) | 8日目 |
- ( - ) | 8日目 |
- ( - ) | 8日目 |
- ( - ) | 8日目 |
- ( - ) | 8日目 |
- ( - ) | 8日目 |
- ( - ) | 8日目 |
- ( - ) | 8日目 |
- ( - ) | 8日目 |
- ( - ) | 8日目 |
- ( - ) | 8日目 |
- ( - ) | 8日目 |
- ( - ) | 8日目 |
- ( - ) | 8日目 |
- ( - ) | 8日目 |
- ( - ) | 8日目 |
- ( - ) | 8日目 |
- ( - ) | 8日目 |
- ( - ) | 8日目 |
- ( - ) | 8日目 |
- ( - ) | 8日目 |
- ( - ) | 8日目 |
- ( - ) | 8日目 |
- ( - ) | 8日目 |
- ( - ) | 8日目 |
- ( - ) | 8日目 |
- ( - ) | 8日目 |
- ( - ) | 8日目 |
- ( - ) | 8日目 |
- ( - ) | 8日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
【最大10%プライスダウン!】長さ:100mm以上、幅100mm以上のサイズのプレートをプライスダウンしました。
炭素C0.47~0.53%の炭素鋼です。SS400と比べ、強度・硬度が高く、安定しています。生材・焼入れ処理ともに一般的です。
