S50Cフリープレート ラフカットタイプ（上下面仕上）
- chemSHERPA対応品あり
- 通常単価(税別)
- -
- 税込単価
- -
通常出荷日：1日目～8日目一部当日出荷可能
【最大10%プライスダウン！】長さ：100mm以上、幅100mm以上のサイズのプレートをプライスダウン...
詳細を確認- 2面フライスはA・B寸をお客様にて追加工いただく事を目的としています。取り代として公差はプラス目でございます。
- ご希望の寸法が無い場合はカタログ規格外品サービスにて製作可否を含めた見積の問い合わせになります。
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
未確定：候補が20型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
外形図・規格表
外形図
| 上下面仕上方法 | ||||||
| 上下面仕上品（側面仕上なし） | （フライス加工） | （ロータリー研磨） | ||||
| SC2F□ L－SC2F□ SC2RG□ L－SC2RG□ | SC2F□ L－SC2F□ | SC2RG□ L－SC2RG□ | ||||
 |  |  | ||||
[ ! ]上下面仕上品のA・B面は黒皮・溶断・ノコ切断跡が残ります。また錆が付着している可能性ございます。
| Type | [ M ]材質 |
| SC2F | S50C |
| L-SC2F | S50C |
| SC2RG | S50C |
| L-SC2RG | S50C |
規格表
| 型式 | − | A | − | B | − | T | ||
| Type | 板厚公差 | |||||||
| SC2F | Q | − | 255 | − | 220 | − | 10 | |
| 上下面仕上品(側面仕上なし)公差にご注意ください | ||||||||||
| 型式 | 指定1mm単位 | 指定0.5mm単位 | ||||||||
| 上下面仕上方法 | Type | ①板厚公差 選択 | ②A・B寸公差 | A | B | T | ||||
| SC2F SC2RG | L-SC2F L-SC2RG | ≧ | ||||||||
| フライス加工 | 標準サイズ | SC2F | P Q N M | A | ＋5 0 | A | ＋5 0 | 20〜 500 | 20〜 300 | 5〜50 |
| 大サイズ | L－SC2F | 301〜2000 | 100～1200 | 10〜50 | ||||||
| ロータリー研磨 | 標準サイズ | SC2RG | B | ＋10 ＋3 | B | ＋5 0 | 20〜 500 | 20〜 300 | 5〜50 | |
| 大サイズ | L－SC2RG | 301〜1400 | 100～1000 | 10〜50 | ||||||
①板厚公差
| 上下面仕上方法 | P | Q | N | M |
| フライス加工 | ＋0.1～＋0.3 | 0～＋0.2 | ±0.1 | －0.2～0 |
| ロータリー研磨 | ＋0.1～＋0.3 | 0～＋0.2 | ±0.1 | －0.2～0 |
■精度基準－標準サイズ－
| 項目 | 上下面仕上方法 | ||
| フライス加工 | ロータリー研磨 | ||
| 板厚平行度(100mmに対して) | 0.05 | 0.012 | |
| 平面度 (100mmに対して) | T4～7.5 | 0.1 | 0.05 |
| T8～15.5 | 0.07 | 0.03 | |
| T16～25.5 | 0.05 | 0.015 | |
| T26～50 | 0.05 | 0.012 | |
| 全周面取り | 上下面仕上 | バリ取りのみ | |
■精度基準−大サイズ−
| 仕上方法 | フライス加工 | ロータリー研磨 | |||||
| A・B寸法 | ～500 | ～1000 | ～1000.5 | ～500 | ～1000 | ～1000.5 | |
| 板厚平行度(100mmに対して) | 0.05 | 0.012 | |||||
| 平面度 (100mmに対して) | T5～9.5 | 0.3 | 0.5 | 0.7 | 0.3 | 0.5 | 0.7 |
| T10～19.5 | 0.3 | 0.4 | 0.5 | 0.3 | 0.4 | 0.5 | |
| T20～29.5 | 0.2 | 0.3 | 0.5 | 0.2 | 0.3 | 0.5 | |
| T30～50 | 0.2 | 0.3 | 0.3 | 0.2 | 0.3 | 0.3 | |
| 全周面取り | 上下面仕上 | バリ取りのみ | |||||
関連リンク
■S50C 商品一覧
| 商品名 | 形状・仕上げ | 穴加工 | 寸法指定 | 特長 |
| Ｓ５０Ｃフリープレート | 仕上げプレート | - | 寸法フリー | - |
| S50Cフリープレート（WEB掲載品） | 仕上げプレート | 有 | 寸法フリー | - |
| Ｓ５０Ｃ Ａ寸フリープレート | 仕上げプレート | - | 長さ寸法フリー | - |
| Ｓ５０Ｃ Ａ寸フリープレート（6面フライス相当品） | 仕上げプレート | - | 長さ寸法フリー | - |
| Ｓ５０Ｃ 寸法固定プレート | 仕上げプレート | - | 寸法固定 | - |
| S50Cフリープレート ラフカットタイプ（上下面仕上） | 仕上げプレート | - | 寸法フリー | - |
| S50C調質材・S55CNフリープレート（WEB掲載品） | 仕上げプレート | 有 | 寸法フリー | 調質（焼入れ・焼戻し） |
| S50C NAK55 NAK80 フラットバー（H） 平角棒 | フラットバー | - | 寸法フリー | - |
| 金属ブロック 標準タイプ | ブロック | - | 寸法フリー | 全面直角度保証 |
| 金属ブロック ロングタイプ | ブロック | - | 寸法フリー | 全面直角度保証 |
規格外品サービスへのご案内
ミスミ FA 標準品から規格外部品のお見積もり・ご注文ができるサービスです。
標準型式を指定後、サイズ変更や追加工処理などの条件をご指示ください。
規格外品サービスによくある質問
ミスミ FA 標準品から規格外部品のお見積もり・ご注文ができるサービスです。
標準型式を指定後、サイズ変更や追加工処理などの条件をご指示ください。
規格外品サービスによくある質問
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
- ( - ) | 8日目 |
- ( - ) | 8日目 |
- ( - ) | 8日目 |
- ( - ) | 8日目 |
- ( - ) | 8日目 |
- ( - ) | 8日目 |
- ( - ) | 8日目 |
- ( - ) | 8日目 |
- ( - ) | 1日目 |
- ( - ) | 2日目 |
- ( - ) | 1日目 |
- ( - ) | 2日目 |
- ( - ) | 1日目 |
- ( - ) | 2日目 |
- ( - ) | 1日目 |
- ( - ) | 2日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
詳細情報
基本情報
【最大10%プライスダウン！】長さ：100mm以上、幅100mm以上のサイズのプレートをプライスダウンしました。
上下面仕上（側面仕上無し）のみの廉価品です。フライス・ロータリー研磨品からお選びいただきます。
ご注意
- 2面フライスはA・B寸をお客様にて追加工いただく事を目的としています。取り代として公差はプラス目でございます。
- ご希望の寸法が無い場合はカタログ規格外品サービスにて製作可否を含めた見積の問い合わせになります。
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
納期・価格
価格表
WOSにてご確認ください。
納期
■標準サイズ
●SC2F□ A（長さ）300mm以下
●SC2F□ A（長さ）300mm以下
| 1 | 日目出荷 |
| 急 | ストークT | 800円/1本 |
●SC2F□ A（長さ）300.5mm以上
| 3 | 日目出荷 |
●SC2RG□
| 3 | 日目出荷 |
| 急 | ストークA | 800円/1本 |
■大サイズ
●SC2F□
●SC2RG□
●SC2F□
●SC2RG□
| 8 | 日目出荷 |
[ ! ]１日目出荷の受付は１７時までです。それ以降のご注文は翌営業日扱いとなります。
出荷日については、こちらをご覧ください。

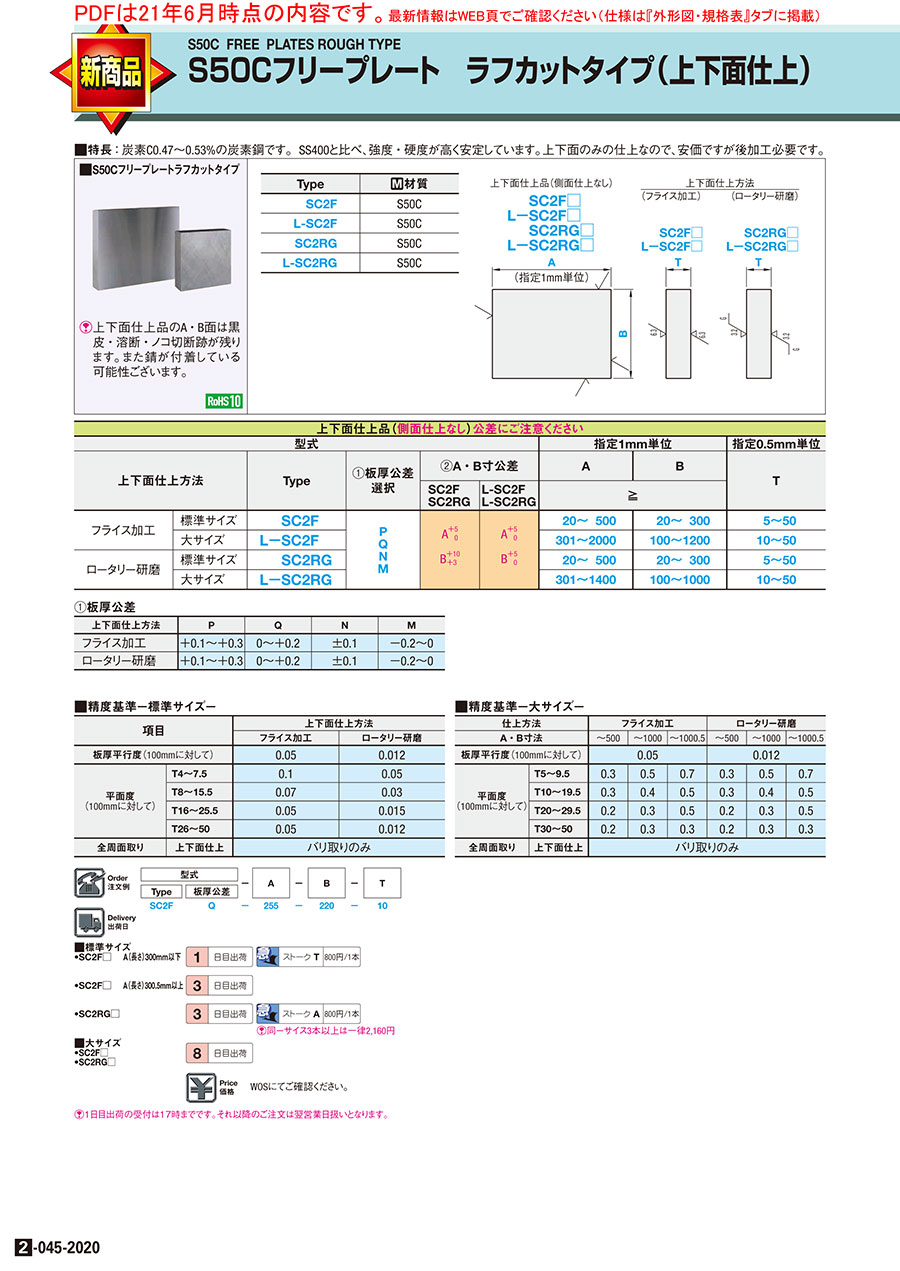

カタログ
商品担当おすすめ
S50Cフリープレート ラフカットタイプ（上下面仕上）のレビュー
治具製作
4
4.02022/07/18
毎回利用させていただいてます。
納期・価格ともに問題なし。
製品の精度も安定しております。
0人が参考にしています。
加工のベースプレート
5
5.02021/11/30
上下面のみ寸法指定の加工なので価格が安くていいです。フライスの固定ベースプレートにはもってこいです。
0人が参考にしています。
フライス加工用の治具
5
5.02021/10/06
寸法が指定できますので加工時間が短縮できて助かりました。さらに上下面仕上げなので上下面はそのままで使用しています。端材か...もっと読む
0人が参考にしています。
冶具部品として
5
5.02021/09/26
S50Cのプレートが上下ロータリー研磨で寸法指定ができるで大変助かります。寸法もしっかり出ています。
0人が参考にしています。
