タイミングベルトコンベヤ GVシリーズ ２列ヘッド駆動２溝フレーム（プーリ径３０ｍｍ）
- 通常単価(税別)
- -
- 税込単価
- -
パレット搬送や装置内組込に最適なタイミングベルトコンベヤ。モータやプーリホルダ...
詳細情報を確認するご注意
- モータ仕様B(オリエンタルモーター製)は、現在、モータの納期が延びているため、コンベヤ出荷日を延長しております。なお、出荷日が早いモータ仕様は、モータ仕様AS(住友重機械工業製)になります。
- 【販売終了情報】モータ仕様A(パナソニック製)は2023年6月28日に販売終了となりました。推奨代替品はモータ仕様AS(住友重機械工業製)またはモータ仕様B(オリエンタルモーター製)になります。
- 【販売終了情報】INV(インダクションモータ＋韓国製インバータ)仕様は2022年3月31日で販売終了となりました。推奨代替品はINVM(インダクションモータ＋三菱製インバータ)仕様になります。
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
未確定：候補が20型番あります。
外形図・規格表
外形図
・メンテナンス部品を探すには、コンベヤ型番確定後、型番下に表示される「構成部品一覧」ボタンを押してください。詳しい手順は
こちらをご参照ください。
こちらをご参照ください。
6Wモータ仕様
[ ! ]A＊は下記 「＊A寸法詳細
(モータ全長)」 表をご参照
ください。
GVTWASモータ外側仕様
25Wモータ仕様
フレーム断面拡大（左右対称）
Z部詳細図
X部(M3用)
Y部(M5用)
■材質・表面処理
■機体重量
※参考値（モータメーカーによって差異が生じます） （kg）
※モータ出力が25Wになる場合は1.5kg加算してください。
| フレーム | モータカバー | プーリホルダ | |
| [ M ]材質 | アルミ材 | アルミ材 | アルミ材 |
| [ S ]表面処理 | アルマイト処理 | 塗装 | 塗装 |
■機体重量
※参考値（モータメーカーによって差異が生じます） （kg）
| ベルト幅 B(mm) | 機長 L(mm) | |||||
| 500 | 1000 | 1500 | 2000 | 2500 | 3000 | |
| 100 | 3.5 | 4.5 | 5.5 | 6.4 | 7.4 | 8.3 |
| 200 | 3.8 | 4.7 | 5.7 | 6.7 | 7.7 | 8.6 |
| 300 | 4.0 | 5.0 | 6.0 | 7.0 | 8.0 | 8.9 |
＊A寸法詳細（モータ全長）
| 出力(W) | モータ | 減速比 | A | |
| 仕様 | メーカ | |||
| 6W | インダクションモータ | 住友重機械工業 | 25〜180 | 115 |
| オリエンタルモーター | 25〜180 | 115 | ||
| 台湾製 | 25～ 75 | 115 | ||
| 90〜180 | 122 | |||
| スピードコントロールモータ | 住友重機械工業 | 25〜180 | 125.8 | |
| オリエンタルモーター | 25〜180 | 125 | ||
| 台湾製 | 25〜75 | 127 | ||
| 90〜180 | 134 | |||
| ２５W | インダクションモータ | 住友重機械工業 | 5〜18 | 117 |
| 25〜180 | 127.5 | |||
| オリエンタルモーター | 5〜18 | 117 | ||
| 25〜180 | 127.5 | |||
| 台湾製 | 5〜75 | 129 | ||
| 90〜180 | 136 | |||
| スピードコントロールモータ | 住友重機械工業 | 5〜18 | 127.8 | |
| 25〜180 | 138.3 | |||
| オリエンタルモーター | 5〜18 | 127 | ||
| 25〜180 | 137.5 | |||
| 台湾製 | 5〜75 | 139.5 | ||
| 90〜180 | 146.5 | |||
※1：1105≦L≦1300時、この位置にジョイントフレームを追加で取付（1箇所）
※2：1305≦L≦3000時、この位置にジョイントフレームを追加で取付（2箇所）
※3：2005≦L≦3000時、本体中央部にベルト受けローラを1対取付。
※4：メンテナンス時に増し締めする際は3.3（N・m）のトルクにてご対応ください。
[ ! ]メンテナンス部品（構成部品一覧）の検索手順は（>>こちら）をご参照ください。
[ ! ]1溝につき4個ずつナットが挿入されています。
[ ! ]本製品の左右の搬送ベルトは長さが異なります。
[ ! ]樹脂カバーは強度が比較的弱いため、取り外しの際はご注意ください。
[ ! ]L≧1400の場合、2本以上のスタンド取付を推奨しております。
スタンド追加工に関する詳細は（>>こちら）をご参照ください。
[ ! ]本製品の左右の搬送ベルトは長さが異なります。
[ ! ]樹脂カバーは強度が比較的弱いため、取り外しの際はご注意ください。
[ ! ]使用環境により、搬送不良が起こる可能性がございます。
※2：1305≦L≦3000時、この位置にジョイントフレームを追加で取付（2箇所）
※3：2005≦L≦3000時、本体中央部にベルト受けローラを1対取付。
※4：メンテナンス時に増し締めする際は3.3（N・m）のトルクにてご対応ください。
[ ! ]メンテナンス部品（構成部品一覧）の検索手順は（>>こちら）をご参照ください。
[ ! ]1溝につき4個ずつナットが挿入されています。
[ ! ]本製品の左右の搬送ベルトは長さが異なります。
[ ! ]樹脂カバーは強度が比較的弱いため、取り外しの際はご注意ください。
[ ! ]L≧1400の場合、2本以上のスタンド取付を推奨しております。
スタンド追加工に関する詳細は（>>こちら）をご参照ください。
[ ! ]本製品の左右の搬送ベルトは長さが異なります。
[ ! ]樹脂カバーは強度が比較的弱いため、取り外しの際はご注意ください。
[ ! ]使用環境により、搬送不良が起こる可能性がございます。
■搬送能力 ＊参考値
[ ! ]このグラフは水平条件での搬送能力です。
[ ! ]アキューム搬送（スライディングベルトのみ適用）の場合は
グラフの1/2以下の搬送能力でご検討ください。
[ ! ]このグラフは水平条件での搬送能力です。
■ギヤヘッド減速比 ＊参考値
※搬送速度はIM(モータ回転数1500rpm(50Hz)/1800rpm(60Hz))での
参考値です。
＊負荷状態により減少することがあります。
[ ! ]モータ仕様IMの場合、上表の搬送速度で定速になります。
[ ! ]モータ仕様SCMの場合、最高速度は上表の値をご参照ください。
※搬送速度はIM(モータ回転数1500rpm(50Hz)/1800rpm(60Hz))での
参考値です。
＊負荷状態により減少することがあります。
| ギヤヘッド 減速比 | ベルト速度(m/min) | |
| 50Hz | 60Hz | |
| 5 | 30.0 | 36.0 |
| 7.5 | 20.0 | 24.0 |
| 9 | 16.7 | 20.0 |
| 12.5 | 12.0 | 14.4 |
| 15 | 10.0 | 12.0 |
| 18 | 8.3 | 10.0 |
| 25 | 6.0 | 7.2 |
| 30 | 5.0 | 6.0 |
| 36 | 4.2 | 5.0 |
| 50 | 3.0 | 3.6 |
| 60 | 2.5 | 3.0 |
| 75 | 2.0 | 2.4 |
| 90 | 1.7 | 2.0 |
| 100 | 1.5 | 1.8 |
| 120 | 1.2 | 1.5 |
| 150 | 1.0 | 1.2 |
| 180 | 0.8 | 1.0 |
[ ! ]モータ仕様SCMの場合、最高速度は上表の値をご参照ください。
[ ! ]モータ仕様SCMの場合、（1/15）×（最大速度）まで調整出来ます。
速度の低下に伴い、搬送可能重量が低下します。
GVシリーズコンベヤ 溝部適用ナット
※後入れナットには、その他の５シリーズ(溝幅６ｍｍ)用 アルミフレーム用後入れナットも使用できます。
挿入位置 | コンベヤ側面の溝に挿入済み（4個/1溝） 追加ザグリ穴（FYA/FYB）選択時は追加挿入可能（別売） | 後入れナット（別売） 加工・分解無しで挿入可能 | ||||||
品名 | 型番 | ねじの呼び | ピッチ | 品名 | 型番 | ねじの呼び | ピッチ | |
X部 | JIS1種六角ナット | M3 （並目） | 0.5 | ― | ― | ― | ― | |
Y部 | ５シリーズ（溝幅６ｍｍ）用 アルミフレーム用先入れナット | M5 （並目） | 0.8 | ５シリーズ（溝幅６ｍｍ）用 アルミフレーム用後入れバネナット | M5 （並目） | 0.8 | ||
― | M4 （並目） | 0.7 | ||||||
M3 （並目） | 0.5 | |||||||
オリエンタルモータースピードコントローラ外形図台湾モータスピードコントローラ外形図
[ ! ]モータケーブルは延長できません。
[ ! ]モータケーブルは延長できません。[ ! ]スピードコントロールモータには、スピードコントローラ用取付ブラケットは付属しておりません。スピードコントローラ用ブラケットをお求めの際は、追加工［SCB］をご選定ください。
[ ! ]スピードコントローラ用ブラケットを単品でご購入の場合は、型式［P1-JTEA-12049072］を「見積・注文」画面に直接ご入力頂きご購入ください。
[ ! ]スピードコントローラを外部から制御する入力端子はありません。
[ ! ]スピードコントローラ用ブラケットを単品でご購入の場合は、型式［P1-JTEA-12049072］を「見積・注文」画面に直接ご入力頂きご購入ください。
[ ! ]スピードコントローラを外部から制御する入力端子はありません。
規格表
| 型式 | － | B | － | L | － | モータ | － | ベルト 仕様 | － | モータメーカー 選択 | ( | － | 追加工 | ) | |||||||
| 出力 | － | 電圧 | － | 仕様 | － | ギヤヘッド 減速比 | |||||||||||||||
| GVTWAU | － | 60 | － | 660 | － | 25 | － | S200 | － | INVM | － | 12.5 | － | H | － | B | ( | － | MK・FYA・FYB・PK | ) | |
| GVTWAU | － | 60 | － | 660 | － | 25 | － | NV | － | NM | － | NH | － | S | － | R | （モータ・ギヤヘッドなし） | ||||
| 型式 | B 指定10mm単位 | L 指定5mm単位 | モータ選択 | ベルト仕様 | モータメーカー選択 [ ! ]メーカーごとに価格が異なります。 | |||||||
| 出力(W) | 電圧(V) | 仕様 | ギヤヘッド減速比 | |||||||||
| GVTWAU (モータ内側仕様) GVTWAS (モータ外側仕様) | 50～300 | 250～3000 | 6 | T100 T200 (単相) | IM (インダクションモータ) SCM (スピードコントロールモータ) |
| H(一般用・半透明) S(スライディング用・緑) J(ベルトなし) | AS(住友重機械工業) B(オリエンタルモーター) C(台湾製モータ) ※Cは搬送速度が20%程度低くなる可能性があります。 | ||||
| 25 | T100 T200 (単相) | IM (インダクションモータ) SCM (スピードコントロールモータ) |
| AS(住友重機械工業) B(オリエンタルモーター) C(台湾製モータ) ※Cは搬送速度が20%程度低くなる可能性があります。 | ||||||||
| S200 (三相) | IM(インダクションモータ) INVM(インダクションモータ＋三菱製インバータ) INVC(インダクションモータ＋CC-Link対応三菱製インバータ) | |||||||||||
| 6 25 | NV (モータなし) | NM(モータなし) | NH(ギヤヘッドなし) | R(モータ・ギヤヘッドなし) | ||||||||
[ ! ]基準搬送方向にベルトが回転するようモータ結線を行ってください。逆搬送での使用は動作保証外となります。予めご了承ください。
[ ! ]配線図・モータ詳細は（>>こちら）
[ ! ]モータ・ギヤヘッドなし／ベルトなしコンベヤの指定方法については>>こちらをご参照ください。
[ ! ]モータ・ギヤヘッドなしを選択の場合、モータ取付穴ピッチはモータ出力により異なります。
[ ! ]モータ・ギヤヘッドなしを選択の場合、本機は部品状態でのお届けとなります。同梱の組立手順書に従ってお客様にて組立となります。
[ ! ]三菱製インバータは、コンベヤには取付けされていない状態での納品となります。
[ ! ]三菱製インバータの取付ブラケットは、お客様にてご用意ください。
[ ! ]CC-Link対応三菱製インバータのCC-Linkカードは、お客様にて組み込みをお願いします。
[ ! ]CC-Link対応三菱製インバータのCC-Linkケーブル等は、お客様にてご用意ください。
[ ! ]CC-Linkは三菱電機株式会社の登録商標です。
[ ! ]平ベルト交換方法／蛇行調整方法については>>こちらをご参照ください。
[ ! ]2列タイミングベルトタイプは、ベルト2本の歯数が異なります。
下図の通り、駆動側と従動側の2種類となります。
ベルト長さ計算式 駆動側：(2L+220) / 5
従動側：(2L+100) / 5 単位：歯数 （L＝プーリ間長さ）
ベルト仕様
[ ! ]ベルトの詳細は（>>こちら）
[ ! ]使用温度は参考値となります。
[ ! ]アイアンラバー（R）は帯電防止仕様です。
[ ! ]アイアンラバー（R）はNOK株式会社の商標登録です。
[ ! ]ベルトの耐薬品性は（>>こちら）をご参照ください。
| Type | 種類 | 仕様 | 色調 | 材質 | 使用温度 | ||
| 本体 | 心線 | 帆布 | |||||
| LTBRA | 両面布張り | スライディング用 | 緑 | アイアンラバー（R） （ポリウレタン） | 高張力 スチールコード | ナイロン帆布 | 0℃ ～80℃ |
| LTBJA | 標準 | 一般用 | 半透明 | - | |||
[ ! ]使用温度は参考値となります。
[ ! ]アイアンラバー（R）は帯電防止仕様です。
[ ! ]アイアンラバー（R）はNOK株式会社の商標登録です。
[ ! ]ベルトの耐薬品性は（>>こちら）をご参照ください。
摩擦係数比較表（参考値）
[ ! ]表中の数値は実測値の一例であり、規格値ではありません。
| 相手材 | ベルトタイプ | ||
| 歯面・背面 | |||
| 布張りタイプ | 標準タイプ | ||
| ステンレス | 0.3 | 0.6 | |
| ポリアミド | 0.2 | 0.6 | |
| 超高分子量ポリエチレン | 0.2 | 0.3 | |
スピードコントロールモータ型番
| モータ | オリエンタルモータ | 台湾製モータ | 住友重機械工業 | ||||||
| モータユニット型番 | ギヤヘッド型番 ※□には減速比 が入ります | モータユニット型番 | ギヤヘッド型番 ※□には減速比 が入ります | モータ型番 | コントローラ 型番 | ギヤヘッド型番 ※□には減速比 が入ります | |||
| 出力 | 仕様 | 電圧 | |||||||
| 6W | スピードコント ロールモータ | 単相100V | US206-401 | 2GN□□S | PACMSV-UT60-W6-V100 | PACMGXT60-□□ | A6U06A | CAU06A | G6□D |
| 単相200V | US206-402 | PACMSV-UT60-W6-V200 | A6U06C | CAU06C | |||||
| 単相110V・115V | US206-401U2 | PACMSVW-UT60-W6-V110 | ― | ― | ― | ||||
| 単相220V・230V | US206-402E2 | PACMSVW-UT60-W6-V220 | ― | ― | ― | ||||
| 25W | スピードコント ロールモータ | 単相100V | US425-401 | 4GN□□S | PACMSV-UT80-W25-V100 | PACMGXT80-□□ | A8U25A | CAU25A | G8□D |
| 単相200V | US425-402 | PACMSV-UT80-W25-V200 | A8U25C | CAU25C | |||||
| 単相110V・115V | US425-401U2 | PACMSVW-UT80-W25-V110 | ― | ― | ― | ||||
| 単相220V・230V | US425-402E2 | PACMSVW-UT80-W25-V220 | ― | ― | ― | ||||
| 備考 | [ ! ]スピードコントロールモータには次のものが含まれています。 | [ ! ]スピードコントロールモータには次のものが含まれています。 [ NG ]スピードコントロールモータのモータケーブルは延長できません。 | [ ! ]スピードコントロールモータに使用するには | ||||||
オリエンタルモーター製スピードコントロールモータ用 延長用接続ケーブル（別売）
モータ 出力 | 延長用接続ケーブル型番 | ||||
長さ | 単相100V、単相200V | 単相110V、単相115V 単相220V、単相230V | |||
6W 25W | 1ｍ |  |  | ||
2ｍ | |||||
3ｍ | |||||
4ｍ | |||||
・継ぎ足しできるケーブルの最大延長距離は4ｍです。 | ・継ぎ足しできるケーブルの最大延長距離は10ｍです。 | ||||
住友重機械工業製スピードコントロールモータ用 延長用接続ケーブル（別売）
[ ! ]台湾製スピードコントロールモータのモータケーブルは延長できません。
モータ 出力 | 延長用接続ケーブル型番 | ||
長さ | 単相100V、単相200V | ||
6W 25W | 1ｍ |  | |
2ｍ | |||
3ｍ | |||
4ｍ | |||
・使用できるケーブルの最大延長距離は4ｍです。 | |||
インバータ仕様
| 仕様 | INVM | INVC |
| メーカ | 三菱電機株式会社 | 三菱電機株式会社 |
| 型式 | FR-D720-0.1K | R-E820-0.1K-1 ※CC-Linkカード: FR-A8NC E-KIT 同梱 |
| 電源 | 三相200V | 三相200V |
| 備考 | CC-Link通信対応 |
追加工
| 追加工 コード | 追加工内容 | 適用条件 | 指定例 | \/1Code | |||||
| MK | モータ位置勝手違い [ ! ]お客様でのモータ位置変更は動作保証外となります。予めご了承ください。 | モータ位置が変更できます。 ヘッド駆動タイプのみ指定できます。 〈指定方法〉：MK | [ ! ]一部機種はMKを追加することにより、関連する部品も変更されます。 | GVTWAU-60-660-25-S200- INVM-12.5-H-B-MK | 1,000 | ||||
| FYA FYB | 追加ザグリ穴 ヘッド駆動  | 追加でナット挿入用のザグリ穴を手前と奥のフレームに加工します。 〈指定方法〉：FYA300
| [ ! ]FYA・FYB=指定5mm単位 [ ! ]FYB-FYA≧15 [ ! ]指定範囲は左記表となります。 [ ! ]内側フレーム溝およびフレームジョイント位置にザグリ穴は加工させません。 | GVTWAU-60-660-25-S200- INVM-12.5-H-B-FYA300 | 1,200 | ||||
| PK | プーリホルダ勝手違い (ヘッド駆動) (中間駆動) | プーリホルダーの位置を変更します。 GVシリーズ2列タイミングベルト プーリホルダのうち替わり外側で、駆動軸の長さが異なります。 〈指定方法〉：PK | [ ! ]ヘッド駆動の場合、モータ勝手違い(MK)と併用できます。 [ ! ]組立精度に影響があるため、お客様によって組み換えられた場合保証外となります。 [ NG ]GVTWAU・GVTWASの場合、B=50は適用外 | GVTWAU-60-660-25-S200- INVM-12.5-H-B-PK | 2,500 | ||||
| SCB | スピードコントローラ用ブラケット付属 （ブラシレスモータのコントローラにも適用可） ＜スピードコントローラブラケット規格図＞  | スピードコントローラ用の取付ブラケットを付属します。 〈指定方法〉：SCB 住友重機械工業・オリエンタルモーター・台湾製モータのコントローラに対応します。 | [ ! ]ブラケット取付用ねじ2個付属 [ ! ]コントローラ取付用ねじ(M4x8)2本付属 [ ! ]コンベヤによっては、スペース上取り付かない場合があります。 [ ! ]コンベヤ型式やモータ仕様によりブラケットの形状が異なります。 | GVTWAU-60-660-25-S200- INVM-12.5-H-B-SCB | 800 | ||||
| 追加工 コード | コンベヤ用スタンド追加 | 適用条件 | 指定例 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| NA□ | ■コンベヤスタンドI型 ベルト幅≦140mm (アジャスタボルトタイプ、スタンド□台＋補強材)  *1 D寸法対応表
| コンベヤにコンベヤ用スタンドを追加します。 〈指定方法〉： NA1-H750-PN WA3-H1200-P400 [ ! ]コンベヤ本体の溝サイズに合わせたボルト・ナットが付属します。 [ ! ]プーリ間機長L寸≧1000（GVシリーズはL寸≧1400）の場合、2本以上のスタンド取付を推奨しております。 [ ! ]コンベヤ用スタンド1台に図面一点鎖線部が（□-1）台追加された仕様です。 [ ! ]納期はコンベヤの標準納期と同一
■NA□・WA□取付寸法表
＊取付箇所は下溝を想定した寸法
| [ ! ]□=1の場合、④アルミフレーム、⑤ブラケットは付属しません。 [ ! ]□=1の場合自立しません。 [ ! ]□≧2の場合に④アルミフレームが不要の場合は本追加工ではなく、単品のCSTS、CSTWをご注文ください。 [ ! ]スタンドは部品を分割して発送いたします。お客様にて組立が必要です。 [ NG ]GVシリーズの場合、NA3、NA4、WA3、WA4は適用不可 | GVTWAU-60-660-25-S200- INVM-12.5-H-B-NA1-H750-P | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| WA□ | ■コンベヤスタンドH型 ベルト幅≧150mm (アジャスタボルトタイプ、スタンド□台＋補強材)  | GVTWAU-60-660-25-S200- INVM-12.5-H-B-WA3-H1200-P400 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| \/1Code | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
スタンド合計金額は（基準単価＋追加スタンド価格x（□-1）となります。
コンベヤ用スタンドI型(NA□)
コンベヤ用スタンドH型(WA□)
| |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
メンテナンス部品検索（構成部品一覧）
メンテナンス部品を探すには

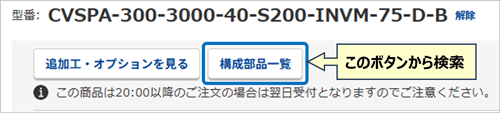

①コンベヤ型番確定後、型番下に表示される「構成部品一覧」ボタンを押してください。
②構成部品一覧と展開図(立体分解図)が表示されます。
③展開図にて必要部品の展開図番号を確認し、構成部品一覧からお選び・ご購入いただけます。
[ ! ]「構成部品一覧」からご注文いただけない部品は、コンベヤ型番・展開図番号・数量を指定し、
カタログ規格外品サービスにてお見積り・お問い合わせください。
[ ! ]ミスミコンベヤのメンテナンス部品検索の方法は>>こちらでもご確認いただけます。
①コンベヤ型番確定後、型番下に表示される「構成部品一覧」ボタンを押してください。
②構成部品一覧と展開図(立体分解図)が表示されます。
③展開図にて必要部品の展開図番号を確認し、構成部品一覧からお選び・ご購入いただけます。
[ ! ]「構成部品一覧」からご注文いただけない部品は、コンベヤ型番・展開図番号・数量を指定し、
カタログ規格外品サービスにてお見積り・お問い合わせください。
[ ! ]ミスミコンベヤのメンテナンス部品検索の方法は>>こちらでもご確認いただけます。
.gif){kind=icon}
外形図へ戻るカタログ規格外品サービスへのご案内
特注お見積もりおよびご注文を承っております。
製作可否を含めたお見積もりとなるため、製作が不可能な場合もございます。予めご了承ください。
ご利用サービスを選択ください。特注お見積もりおよびご注文を承っております。
製作可否を含めたお見積もりとなるため、製作が不可能な場合もございます。予めご了承ください。
・寸法が記載されているポンチ絵、2DCAD図などを所持している場合は 「2D図面加工品(meviy 2D)」へお見積もりをご依頼ください。
・標準品で取り扱いのないサイズ変更や追加工をご希望の場合は図面の有無を問わず「カタログ規格外品」へお見積もりをご依頼ください。
※お見積もりご回答までに3～5営業日（土日・祝日含まず）をいただいております。
※どちらのサービスもご利用には会員登録・ログインが必要です。
・標準品で取り扱いのないサイズ変更や追加工をご希望の場合は図面の有無を問わず「カタログ規格外品」へお見積もりをご依頼ください。
※お見積もりご回答までに3～5営業日（土日・祝日含まず）をいただいております。
※どちらのサービスもご利用には会員登録・ログインが必要です。
規格外品サービスによくある質問
※上記FAQにて問題・疑問点が解決しない場合は規格外品ページ右上にある 「お問合せフォーム」 より問い合わせください。
※上記FAQにて問題・疑問点が解決しない場合は規格外品ページ右上にある 「お問合せフォーム」 より問い合わせください。
価格表
・下表の価格表は23年4月時点の情報になります。・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| 型式 | B | ￥本体価格 1〜9コ | |||||||||||||||||||||
| L250〜300 | L305〜400 | L405〜500 | L505〜600 | L605〜700 | L705〜800 | L805〜900 | L905〜1000 | L1005〜1100 | L1105〜1200 | L1205〜1300 | L1305〜1400 | L1405〜1500 | L1505〜1600 | L1605〜1700 | L1705〜1800 | L1805〜1900 | L1905〜2000 | L2005〜2250 | L2255〜2500 | L2505〜2750 | L2755〜3000 | ||
| GVTWAU GVTWAS | 50〜100 | 91,900 | 92,200 | 92,500 | 92,800 | 93,100 | 93,400 | 93,700 | 94,000 | 94,300 | 94,500 | 94,800 | 95,100 | 95,400 | 95,700 | 96,000 | 96,300 | 96,600 | 96,900 | 109,800 | 111,000 | 112,400 | 113,600 |
| 110〜150 | 92,000 | 92,300 | 92,500 | 92,800 | 93,100 | 93,400 | 93,700 | 94,000 | 94,300 | 94,600 | 94,900 | 95,200 | 95,500 | 95,700 | 96,000 | 96,300 | 96,600 | 96,900 | 109,800 | 111,000 | 112,400 | 113,700 | |
| 160〜200 | 92,500 | 92,800 | 93,100 | 93,400 | 93,700 | 94,000 | 94,300 | 94,500 | 94,800 | 95,100 | 95,400 | 95,700 | 96,000 | 96,300 | 96,600 | 96,900 | 97,200 | 97,500 | 109,800 | 111,100 | 112,400 | 113,700 | |
| 210〜250 | 93,200 | 93,500 | 93,800 | 94,100 | 94,400 | 94,700 | 95,000 | 95,200 | 95,500 | 95,800 | 96,100 | 96,400 | 96,700 | 97,000 | 97,300 | 97,600 | 97,900 | 98,200 | 111,900 | 113,200 | 114,500 | 115,900 | |
| 260〜300 | 93,700 | 94,000 | 94,300 | 94,600 | 94,900 | 95,200 | 95,500 | 95,700 | 96,000 | 96,300 | 96,600 | 96,900 | 97,200 | 97,500 | 97,800 | 98,100 | 98,400 | 98,700 | 111,900 | 113,200 | 114,500 | 115,900 | |
※GVTWASは、上記表に＋￥5,000となります。
[ ! ]表示数量超えはWOSにてご確認ください。
| モータ・ベルト 仕様価格 | モータ出力 | 仕様 | AS(住友重機械工業) | B(オリエンタルモーター) | C(台湾製モータ) | R(モータ・ギヤヘッドなし) | J(ベルトなし) | |||||
| 6W 25W | IM | 本体価格＋￥ 5,000 | 本体価格 | 本体価格－￥6,000 | 本体価格－￥4,000 | |||||||
| SCM | 本体価格＋￥11,000 | 本体価格＋￥6,000 | ||||||||||
| 25W | INVM | 本体価格＋￥14,400 | 本体価格＋￥9,400 | |||||||||
| INVC | 本体価格＋￥26,000 | 本体価格＋￥21,000 | ||||||||||
納期
| 8 | 日目出荷 |
[ ! ]コンベヤは大型商品の為、地域とサイズによっては他商品と着日が異なる可能性がございます。
[ ! ]本商品の稼働日は、土曜、祝日を含みません。
出荷日については、こちらをご覧ください。
コンベヤ構成部品
関連商品
| 商品名 | GVシリーズ 2列ヘッド駆動2溝フレーム（プーリ径30mm） | GVシリーズ 2列中間駆動2溝フレーム（プーリ径30mm） | GVシリーズ 単列ヘッド駆動2溝フレーム（プーリ径30mm） | GVシリーズ 単列中間駆動2溝フレーム（プーリ径30mm） | GVシリーズ/ACブラシレスモータ搭載 -ヘッド駆動2溝フレーム（プーリ径30mm）- | GVシリーズ/ACブラシレスモータ搭載 -2列中間駆動2溝フレーム（プーリ径30mm）- |
|---|---|---|---|---|---|---|
| 写真 |
|
|
|
|
|
|
| 駆動種類 | 多列ヘッド駆動 | 多列中間駆動 | ヘッド駆動 | 中間駆動 | 多列ヘッド駆動 | 多列中間駆動 |
| 最大搬送重量（kg） | 15 | 15 | 10 | 10 | 15 | 15 |
関連ページリンク
■選定ガイド
・選定手順などの選定方法は こちら
■モータ詳細
・モータ仕様・結線図は こちら
■オプション部品
・スタンド・ガイド・ホッパなどのオプション部品は こちら
■コンベヤ総合情報
・商品情報、技術情報などコンベヤ全般については こちら
注意事項
- 逆搬送は、推奨しておりません。
- 本製品は、防水仕様ではありません。
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
- ( - ) | 8日目 |
- ( - ) | 14日目 |
- ( - ) | 8日目 |
- ( - ) | 14日目 |
- ( - ) | 8日目 |
- ( - ) | 14日目 |
- ( - ) | 8日目 |
- ( - ) | 14日目 |
- ( - ) | 8日目 |
- ( - ) | 14日目 |
- ( - ) | 8日目 |
- ( - ) | 14日目 |
- ( - ) | 8日目 |
- ( - ) | 14日目 |
- ( - ) | 8日目 |
- ( - ) | 14日目 |
- ( - ) | 8日目 |
- ( - ) | 14日目 |
- ( - ) | 8日目 |
- ( - ) | 14日目 |
詳細情報
基本情報
パレット搬送や装置内組込に最適なタイミングベルトコンベヤ。
モータやプーリホルダ位置を内、外選択可能。さらにベルト交換も容易な構造に変更。
ベルトピッチを10mm単位/機長も5mm単位で指定可能！
オリエンタルモーターのACブラシレスモータ搭載コンベヤは「こちら」から
【規格追加】
住友重機械工業製モータを追加いたしました。
CC-Link対応三菱電機製インバータを追加いたしました。
【技術コンテンツ】
ミスミはご選定のサポート、ご購入後のアフターフォローのサービスが充実！
商品ラインナップ機体重量コンベヤ構成部品オプション部品モータ仕様・結線図平ベルト詳細ベルト交換動画モータ配線動画
ご注意
- モータ仕様B(オリエンタルモーター製)は、現在、モータの納期が延びているため、コンベヤ出荷日を延長しております。なお、出荷日が早いモータ仕様は、モータ仕様AS(住友重機械工業製)になります。
- 【販売終了情報】モータ仕様A(パナソニック製)は2023年6月28日に販売終了となりました。推奨代替品はモータ仕様AS(住友重機械工業製)またはモータ仕様B(オリエンタルモーター製)になります。
- 【販売終了情報】INV(インダクションモータ＋韓国製インバータ)仕様は2022年3月31日で販売終了となりました。推奨代替品はINVM(インダクションモータ＋三菱製インバータ)仕様になります。
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
概要・仕様
タイミングベルト交換手順
参考型番：GVTWAU
必要工具：六角レンチ、マジック、定規150mm程度
作業時間の目安：5～15分程度
必要工具：六角レンチ、マジック、定規150mm程度
作業時間の目安：5～15分程度
■分解の手順
図1-1
図2
手順1
現状のプーリの位置を測定しておく。その位置に④プーリ
ホルダにしるしを付けておく。参照図1-2の黒線参照
現状のプーリの位置を測定しておく。その位置に④プーリ
ホルダにしるしを付けておく。参照図1-2の黒線参照
手順2
⑨プーリホルダカバーを固定しているねじ№36＿六角穴
付ボタンボルトを外す。左右に各々１か所づつあるので
注意。№32＿金属ワッシャが入っているのでなくさないよう
に注意。
⑨プーリホルダカバーを固定しているねじ№36＿六角穴
付ボタンボルトを外す。左右に各々１か所づつあるので
注意。№32＿金属ワッシャが入っているのでなくさないよう
に注意。
図3-1
図3-2
図4
手順3
№27＿ナットを緩めて、№38＿六角穴付全長指定ねじ
を右に回してベルトを緩める。
№27＿ナットを緩めて、№38＿六角穴付全長指定ねじ
を右に回してベルトを緩める。
手順4
図のようにプーリとベルトに隙間ができるため、ここから
ベルトを外す。
図のようにプーリとベルトに隙間ができるため、ここから
ベルトを外す。
図5
図6
手順5
②駆動部カバーに差し込まれている⑧ロゴプレートを
マイナスドライバーなどで外す。
②駆動部カバーに差し込まれている⑧ロゴプレートを
マイナスドライバーなどで外す。
手順6
駆動部カバーを固定しているねじ№40＿六角穴付
ボタンボルトを外す。駆動部カバーを外す。
駆動部カバーを固定しているねじ№40＿六角穴付
ボタンボルトを外す。駆動部カバーを外す。
図7
手順7
№21タイミングベルトは、⑤プーリホルダ側から一旦内側
に外す。 次に駆動部回りのプーリからベルトを外し、図
のように外側に取り外す。№22＿タイミングベルトは同様
に④プーリホルダ側から一旦内側に外し、次に外側に外す。
№21タイミングベルトは、⑤プーリホルダ側から一旦内側
に外す。 次に駆動部回りのプーリからベルトを外し、図
のように外側に取り外す。№22＿タイミングベルトは同様
に④プーリホルダ側から一旦内側に外し、次に外側に外す。
■組み付けの手順
(1) 交換用タイミングベルトを取り外しと逆の手順で組み付ける。
(2) 手順3で測定した高さにN38_六角穴付き全長指定ねじFABBS5-40を合わせる。
(3) ベルトテンションを確認して強すぎ、弱すぎた場合、ベルトテンション用ボルトM6*25でテンション調整して固定する。
【注意事項】
[ ! ]ベルトテンションは適正（指で押して弾力がある程度）に張ってください。
(1) 交換用タイミングベルトを取り外しと逆の手順で組み付ける。
(2) 手順3で測定した高さにN38_六角穴付き全長指定ねじFABBS5-40を合わせる。
(3) ベルトテンションを確認して強すぎ、弱すぎた場合、ベルトテンション用ボルトM6*25でテンション調整して固定する。
【注意事項】
[ ! ]ベルトテンションは適正（指で押して弾力がある程度）に張ってください。
商品担当おすすめ
タイミングベルトコンベヤ GVシリーズ ２列ヘッド駆動２溝フレーム（プーリ径３０ｍｍ）のレビュー
パレット搬送
4
4.02019/03/06
コンベアフレームに剛性が無く、左右軸を連けるするカップリングがオルダムタイプのカップリングの為、偏芯を起、パレットと干渉...もっと読む
3人が参考にしています。
ワーク搬送用
4
4.02018/12/10
ワークの幅に合わせてタイミングベルトのピッチを決められ、その間に
ストッパ用のシリンダを取り付けることが出来るので役立っ...もっと読む
1人が参考にしています。
ワーク搬送装置に使用しています
5
5.02021/11/10
顧客から設計を含めて製作を依頼されたワーク搬送装置に使用しています。当社でも一から部品を集めて製作することはできますが、...もっと読む
0人が参考にしています。
ワークの搬送・位置決めに使用
4
4.02021/11/02
装置内のワーク搬送部として使用しました。
シンプルな構造な為、周辺に部品の追加が必要になっても、
制約が少なくて済んで良...もっと読む
0人が参考にしています。
この商品を見た人は、こんな商品も見ています
最近見た商品
通常価格、通常出荷日が表示と異なる場合がございます
ベルトコンベヤ・プラチェーンコンベヤカテゴリの売れ筋ランキング
通常価格、通常出荷日が表示と異なる場合がございます
ミスミ
平ベルトコンベヤ ＳＶシリーズ ヘッド駆動2溝フレーム（プーリ径30mm）
4.7通常出荷日:在庫品1日目
ミスミ
平ベルトコンベヤ ＳＶシリーズ 中間駆動２溝フレーム φ３０
3.6通常出荷日:8日目～
ミスミ
平ベルトコンベヤ ＳＶシリーズ 蛇行抑制桟付中間駆動２溝フレーム φ３０
2.8通常出荷日:8日目～
ミスミ
タイミングベルトコンベヤ GVシリーズ ２列ヘッド駆動２溝フレーム（プーリ径３０ｍｍ）
4.3通常出荷日:8日目～
ミスミ
タイミングベルトコンベヤ GVシリーズ ２列中間駆動２溝フレーム（プーリ径３０ｍｍ）
4.3通常出荷日:8日目～
ミスミ
タイミングベルトコンベヤ JVシリーズ ヘッド駆動（直交軸）
0通常出荷日:18日目
ミスミ
平ベルトコンベヤ GVシリーズ フルベルトタイプ ヘッド駆動２溝フレーム（プーリ径３０mm）
4.5通常出荷日:8日目～
ミスミ
倍速チェーンコンベヤ BVシリーズ 呼び3 中間駆動
0通常出荷日:17日目
ミスミ
平ベルトコンベヤ ＳＶシリーズ 蛇行抑制桟付ヘッド駆動２溝フレーム φ３０
4.5通常出荷日:8日目～
