タイミングベルトコンベヤ【GVシリーズ】 ACブラシレスモータ ヘッド駆動2溝フレーム
- 通常単価(税別)
- -
- 税込単価
- -
通常出荷日：10日目～17日目
パレット搬送や装置内組込みに最適なヘッド駆動タイプのタイミングベルトコンベヤに、ACブラシレスモータを...
詳細を確認- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
未確定：候補が24型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
外形図・規格表
商品情報
外形図
・メンテナンス部品を探すには、コンベヤ型番確定後、型番下に表示される「構成部品一覧」ボタンを押してください。詳しい手順は
こちらをご参照ください。
こちらをご参照ください。
GVTWAU2
30Wモータ仕様
※1：1105≦L≦1300時、この位置にジョイントフレームを追加で取付（1箇所）
※2：1305≦L≦3000時、この位置にジョイントフレームを追加で取付（2箇所）
※3：2005≦L≦3000時、本体中央部にベルト受けローラを1対取付
※4：メンテナンス時に増し締めする際は3.3（N・m）のトルクにてご対応ください。
30Wモータ仕様
[ ! ]A＊は下記 「＊A寸法詳細
(モータ全長)」 表を
ご参照ください。
GVTWAS2モータ外側仕様
フレーム断面拡大（左右対称）
Z部詳細図X部（M3用）Y部（M5用）
※1：1105≦L≦1300時、この位置にジョイントフレームを追加で取付（1箇所）
※2：1305≦L≦3000時、この位置にジョイントフレームを追加で取付（2箇所）
※3：2005≦L≦3000時、本体中央部にベルト受けローラを1対取付
※4：メンテナンス時に増し締めする際は3.3（N・m）のトルクにてご対応ください。
■材質・表面処理
| フレーム | モータカバー | プーリホルダ | |
| [ M ]材質 | アルミ材 | アルミ材 | アルミ材 |
| [ S ]表面処理 | アルマイト処理 | 塗装 | 塗装 |
[ ! ]1溝につき4個ずつナットが挿入されています。
[ ! ]本製品の左右の搬送ベルトは長さが異なります。
[ ! ]樹脂カバーは強度が比較的弱いため、取り外しの際はご注意ください。
[ ! ]使用環境により、搬送不良が起こる可能性がございます。
[ ! ]L≧1400の場合、2本以上のスタンド取付を推奨しております。
[ ! ]本製品の左右の搬送ベルトは長さが異なります。
[ ! ]樹脂カバーは強度が比較的弱いため、取り外しの際はご注意ください。
[ ! ]使用環境により、搬送不良が起こる可能性がございます。
[ ! ]L≧1400の場合、2本以上のスタンド取付を推奨しております。
規格表
| 型式 | － | B | － | L | － | モータ | － | ベルト 仕様 | － | モータメーカー 選択 | ( | － | 追加工 | ) | ||||||||
| 出力 | － | 電圧 | － | 仕様 | － | ギヤヘッド 減速比 | ||||||||||||||||
| GVTWAU2 | － | 100 | － | 1000 | － | 30 | － | T1 | － | ABM | － | 30 | － | H | － | B | ( | － | MP・FYA・FYB・PK | ) | ||
| GVTWAU2 | － | 100 | － | 1000 | － | 30 | － | NV | － | NM | － | NH | － | H | － | R | （モータ・ギヤヘッドなし） | |||||
| 本体価格 | ＋ | モータ・ベルト仕様価格 | ＝ | 基準単価 | ||
| 例)・ベルトなしの場合 | GVTWAU2－60－660－30－T1－ABM－30－J－B ➡ | 128,400円 | − 7,000円 | ＝ | 121,400円 | |
| 例)・モータ・ギアヘッドなしの場合 | GVTWAS2－60－660－30－NV－NM－NH－S－R ➡ | 133,400円 | − 33,000円 | ＝ | 100,400円 |
| TYPE | B(ベルトピッチ) 指定10mm単位 | L(プーリ間長さ) 指定5mm単位 | モータ選択 | ベルト仕様 | モータメーカ | |||
| 出力(W) | 電圧(V) | 仕様 | ギヤヘッド減速比 | |||||
| GVTWAU2 (モータ内側仕様) GVTWAS2 (モータ外側仕様) | 50～300 | 250～3000 | 30 | T1 (単相100～120V) T2 (単相200～240V) S2 (三相200～240V) | ABM (ACブラシレスモータ) | 20 30 50 | H(一般用・半透明) S(スライディング用・緑) J(ベルトなし) | B (オリエンタルモータ) |
| NV (モータなし) | NM (モータなし) | NH (ギヤヘッドなし) | R (モータ・ギヤヘッドなし) | |||||
[ ! ]基準搬送方向以外での使用は保証対象外となります。
[ ! ]モータ・ギヤヘッドなし／ベルトなしコンベヤの指定方法については>>こちらをご参照ください。
[ ! ]ベルト仕様に関わらず、機体を傾けたご使用は推奨しておりません。
[ ! ]タイミングベルト交換方法については>>こちらをご参照ください。
[ ! ]2列タイミングベルトタイプは、ベルト2本の歯数が異なります。
下図の通り、駆動側と従動側の2種類となります。
ベルト長さ計算式 駆動側：(2L+220) / 5
従動側：(2L+100) / 5 単位：歯数 （L＝プーリ間長さ）
■機体重量
（モータ出力30W）
（kg）
| ベルト幅 B（mm） | 機長 L（mm） | |||||
| 500 | 1000 | 1500 | 2000 | 2500 | 3000 | |
| 100 | 3.2 | 4.2 | 5.2 | 6.1 | 7.1 | 8.0 |
| 200 | 3.4 | 4.4 | 5.4 | 6.4 | 7.4 | 8.3 |
| 300 | 3.7 | 4.7 | 5.7 | 6.7 | 7.7 | 8.6 |
■A寸法詳細（モータ全長）
| 出力（W） | モータ | 減速比 | A | |
| 仕様 | メーカー | |||
| 30W | ブラシレス モータ | オリエンタル モーター | 20 | 72.0 |
| 30 50 | 76.0 | |||
搬送能力算出
■ギヤヘッド減速比 ＊参考値
※50Hz、60Hz共通。
| ギヤヘッド 減速比 | ベルト速度（m/min） | |
| Min | Max | |
| 20 | 0.4 | 20.0 |
| 30 | 0.3 | 13.3 |
| 50 | 0.2 | 8.0 |
※ベルト速度（m/min）Maxはモータ出力軸回転速度4000r/min、
Minは80r/minでの参考値です。
※50Hz、60Hz共通。
■搬送能力 30W ＊参考値（B=300）
[ ! ]アキューム搬送（スライディングベルトのみ適用）の場合は、
グラフの1/2以下の搬送能力でご検討下さい。
[ ! ]このグラフは水平条件での搬送能力です。
■ブラシレスモータドライバ
・ドライバパネル加工図
[ ! ]ACブラシレスモータには、ドライバ用取付ブラケットは付属しておりません。ドライバ用ブラケットをお求めの際は、追加工［SCB］をご選定ください。
[ ! ]ドライバ用ブラケットを単品でご購入の場合は、型式［P1-JTEA-12049072］を「見積・注文」画面に直接ご入力頂きご購入ください。
[ ! ]ドライバ用ブラケットを単品でご購入の場合は、型式［P1-JTEA-12049072］を「見積・注文」画面に直接ご入力頂きご購入ください。
■ACブラシレスモータ型番 接続ケーブル型番
| オリエンタルモータ | |||||||
| モータ | コントローラ型式 | モータ+ギヤヘッド型式 | 接続ケーブル | 電源ケーブル | |||
| 出力 | 仕様 | 電圧 | メーカー型式 | メーカー型式 | メーカー型式 | メーカー型式 | |
| 30W | ブラシレスモータ | 単相100～120V | BMUD30-A2 | BLM230-□B (□：ギヤヘッド減速比) | CC01BL2 |  ドライバ側 モーター側 | CC02AC03N(2m) |
| 単相200～240V | BMUD30-C2 | ||||||
| 三相200～240V | CC02AC04N(2m) | ||||||
| 備考 | [ ! ]ACブラシレスモータ仕様には次のものが含まれています。 モータ、ギヤヘッド、ドライバユニット、接続ケーブル（1ｍ）、電源ケーブル（2ｍ） ドライバ用取り付けねじ、取扱説明書 | ||||||
メンテナンス部品検索（構成部品一覧）
メンテナンス部品を探すには

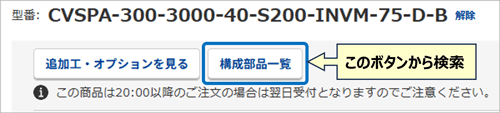

①コンベヤ型番確定後、型番下に表示される「構成部品一覧」ボタンを押してください。
②構成部品一覧と展開図(立体分解図)が表示されます。
③展開図にて必要部品の展開図番号を確認し、構成部品一覧からお選び・ご購入いただけます。
[ ! ]「構成部品一覧」からご注文いただけない部品は、コンベヤ型番・展開図番号・数量を指定し、
カタログ規格外品サービスにてお見積り・お問い合わせください。
[ ! ]ミスミコンベヤのメンテナンス部品検索の方法は>>こちらでもご確認いただけます。
①コンベヤ型番確定後、型番下に表示される「構成部品一覧」ボタンを押してください。
②構成部品一覧と展開図(立体分解図)が表示されます。
③展開図にて必要部品の展開図番号を確認し、構成部品一覧からお選び・ご購入いただけます。
[ ! ]「構成部品一覧」からご注文いただけない部品は、コンベヤ型番・展開図番号・数量を指定し、
カタログ規格外品サービスにてお見積り・お問い合わせください。
[ ! ]ミスミコンベヤのメンテナンス部品検索の方法は>>こちらでもご確認いただけます。
.gif){kind=icon}
外形図へ戻るカタログ規格外品サービスへのご案内
特注お見積もりおよびご注文を承っております。
製作可否を含めたお見積もりとなるため、製作が不可能な場合もございます。予めご了承ください。
ご利用サービスを選択ください。特注お見積もりおよびご注文を承っております。
製作可否を含めたお見積もりとなるため、製作が不可能な場合もございます。予めご了承ください。
・寸法が記載されているポンチ絵、2DCAD図などを所持している場合は 「2D図面加工品(meviy 2D)」へお見積もりをご依頼ください。
・標準品で取り扱いのないサイズ変更や追加工をご希望の場合は図面の有無を問わず「カタログ規格外品」へお見積もりをご依頼ください。
※お見積もりご回答までに3～5営業日（土日・祝日含まず）をいただいております。
※どちらのサービスもご利用には会員登録・ログインが必要です。
・標準品で取り扱いのないサイズ変更や追加工をご希望の場合は図面の有無を問わず「カタログ規格外品」へお見積もりをご依頼ください。
※お見積もりご回答までに3～5営業日（土日・祝日含まず）をいただいております。
※どちらのサービスもご利用には会員登録・ログインが必要です。
規格外品サービスによくある質問
※上記FAQにて問題・疑問点が解決しない場合は規格外品ページ右上にある 「お問合せフォーム」 より問い合わせください。
※上記FAQにて問題・疑問点が解決しない場合は規格外品ページ右上にある 「お問合せフォーム」 より問い合わせください。
コンベヤ構成部品
追加工
| 追加工 コード | 追加工内容 | 適用条件 | 指定例 | \/1Code | |||||
| MK | モータ位置勝手違い | モータ位置が変更できます。 ヘッド駆動タイプのみ指定できます。 〈指定方法〉：MK | [ ! ]一部機種はMKを追加することにより、関連する部品も変更されます。 | GVTWAU2-100-1000-30- T1-ABM-30-H-B-MK | 1,000 | ||||
| FYA FYB | 追加ザグリ穴 ヘッド駆動  | 追加でナット挿入用のザグリ穴を手前と奥のフレームに加工します。 〈指定方法〉：FYA300 FYA300-FYB600
| [ ! ]FYA・FYB=指定5mm単位 [ ! ]FYB-FYA≧15[ ! ]指定範囲は左記表となります。 [ ! ]内側フレーム溝およびフレームジョイント位置にザグリ穴は加工させません。 | GVTWAU2-100-1000-30- T1-ABM-30-H-B-FYA300 | 1,200 | ||||
| PK | プーリホルダ勝手違い (ヘッド駆動) モータ位置 内側仕様：GVTWAU 外側仕様：GVTWAS(中間駆動) モータ位置 内側仕様：GVTWNU 外側仕様：GVTWNS  | プーリホルダーの位置を変更します。 GVシリーズ2列タイミングベルト プーリホルダのうち替わり外側で、J駆動軸の長さが異なります。 〈指定方法〉：PK | [ ! ]ヘッド駆動の場合、モータ勝手違い（MK）と併用できます。 [ ! ]組立精度に影響があるため、お客様によって組み換えられた場合保証外となります。 [ NG ]GVTWAU・GVTWASの場合、B=50は適用外 | GVTWAU2-100-1000-30- T1-ABM-30-H-B-PK | 2,500 | ||||
| SCB | スピードコントローラ用ブラケット付属 （ブラシレスモータのコントローラにも適用可） ＜スピードコントローラブラケット規格図＞ ①スピードコントローラブラケット  | スピードコントローラ用の取付ブラケットを付属します。 〈指定方法〉： SCB | [ ! ]ブラケット取付用ねじ2個付属 [ ! ]コントローラ取付用ねじ [ ! ]コンベヤによっては、スペース上取り付かない場合があります。 [ ! ]コンベヤ型式やモータ仕様によりブラケットの形状が異なります。 | GVTWAU2-100-1000-30- T1-ABM-30-H-B-SCB | 800 | ||||
| 追加工 コード | コンベヤ用スタンド追加 | 適用条件 | 指定例 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| NA□ | ■コンベヤスタンドI型 ベルト幅≦140mm （アジャスタボルトタイプ、スタンド□台＋補強材）  *1 D寸法対応表
| コンベヤにコンベヤ用スタンドを追加します。 〈指定方法〉： NA1-H750-PN WA3-H1200-P400 [ ! ]コンベヤ本体の溝サイズに合わせたボルト・ナットが付属します。 [ ! ]プーリ間機長L寸≧1000（GVシリーズはL寸≧1400）の場合、2本以上のスタンド取付を推奨しております。 [ ! ]コンベヤ用スタンド1台に図面一点鎖線部が（□-1）台追加された仕様です。 [ ! ]納期はコンベヤの標準納期と同一
■NA□・WA□取付寸法表
＊取付箇所は下溝を想定した寸法
| [ ! ]□=1の場合、④アルミフレーム、⑤ブラケットは付属しません。 [ ! ]□=1の場合自立しません。 [ ! ]□≧2の場合に④アルミフレームが不要の場合は本追加工ではなく、単品のCSTS、CSTWをご注文ください。 [ ! ]スタンドは部品を分割して発送いたします。お客様にて組立が必要です。 [ NG ]GVシリーズの場合、NA3、NA4、WA3、WA4は適用不可 | GVTWAU2-100-1000-30- T1-ABM-30-H-B-NA1-H750-P | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| WA□ | ■コンベヤスタンドH型 ベルト幅≧150mm （アジャスタボルトタイプ、スタンド□台＋補強材）  | GVTWAU2-100-1000-30- T1-ABM-30-H-B-WA3-H1200-P400 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| \/1Code | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
スタンド合計金額は（基準単価＋追加スタンド価格x（□-1）となります。
コンベヤ用スタンドI型（NA□）
コンベヤ用スタンドH型（WA□）
| ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
価格表
・下表の価格表は23年4月時点の情報になります。・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| 型式 | B | ￥本体価格 1〜9コ | |||||||||||||||||||||
| L250〜 | L305〜 | L405〜 | L505〜 | L605〜 | L705〜 | L805〜 | L905〜 | L1005〜 | L1105〜 | L1205〜 | L1305〜 | L1405〜 | L1505〜 | L1605〜 | L1705〜 | L1805〜 | L1905〜 | L2005〜 | L2255〜 | L2505〜 | L2755〜 | ||
| 300 | 400 | 500 | 600 | 700 | 800 | 900 | 1000 | 1100 | 1200 | 1300 | 1400 | 1500 | 1600 | 1700 | 1800 | 1900 | 2000 | 2250 | 2500 | 2750 | 3000 | ||
| GVTWAU2 GVTWAS2 | 50～100 | 126,900 | 127,200 | 127,500 | 127,800 | 128,100 | 128,400 | 128,700 | 129,000 | 129,300 | 129,500 | 129,800 | 130,100 | 130,400 | 130,700 | 131,000 | 131,300 | 131,600 | 131,900 | 144,800 | 146,000 | 147,400 | 148,600 |
| 110～150 | 127,000 | 127,300 | 127,500 | 127,800 | 128,100 | 128,400 | 128,700 | 129,000 | 129,300 | 129,600 | 129,900 | 130,200 | 130,500 | 130,700 | 131,000 | 131,300 | 131,600 | 131,900 | 144,800 | 146,000 | 147,400 | 148,700 | |
| 160～200 | 127,500 | 127,800 | 128,100 | 128,400 | 128,700 | 129,000 | 129,300 | 129,500 | 129,800 | 130,100 | 130,400 | 130,700 | 131,000 | 131,300 | 131,600 | 131,900 | 132,200 | 132,500 | 144,800 | 146,100 | 147,400 | 148,700 | |
| 210～250 | 128,200 | 128,500 | 128,800 | 129,100 | 129,400 | 129,700 | 130,000 | 130,200 | 130,500 | 130,800 | 131,100 | 131,400 | 131,700 | 132,000 | 132,300 | 132,600 | 132,900 | 133,200 | 146,900 | 148,200 | 149,500 | 150,900 | |
| 260～300 | 128,700 | 129,000 | 129,300 | 129,600 | 129,900 | 130,200 | 130,500 | 130,700 | 131,000 | 131,300 | 131,600 | 131,900 | 132,200 | 132,500 | 132,800 | 133,100 | 133,400 | 133,700 | 146,900 | 148,200 | 149,500 | 150,900 | |
| モータ・ベルト 仕様価格 | R(モータ・ギヤヘッドなし) | J(ベルトなし) |
| 本体価格－￥33,000 | 本体価格－￥7,000 |
納期
| 8 | 日目出荷 |
[ ! ]コンベヤは大型商品の為、地域とサイズによっては他商品と着日が異なる可能性がございます。
[ ! ]本商品の稼働日は、土曜、祝日を含みません。
出荷日については、こちらをご覧ください。
関連商品
| 商品名 | GVシリーズ/ACブラシレスモータ搭載 -ヘッド駆動2溝フレーム（プーリ径30mm）- | GVシリーズ/ACブラシレスモータ搭載 -単列中間駆動2溝フレーム（プーリ径30mm）- | GVシリーズ/ACブラシレスモータ搭載 -単列ヘッド駆動2溝フレーム（プーリ径30mm）- | GVシリーズ 2列中間駆動2溝フレーム（プーリ径30mm） | GVシリーズ 2列ヘッド駆動2溝フレーム（プーリ径30mm） | GVシリーズ 単列中間駆動2溝フレーム（プーリ径30mm） |
|---|---|---|---|---|---|---|
| 写真 |
|
|
|
|
|
|
| 駆動種類 | 多列ヘッド駆動 | 中間駆動 | ヘッド駆動 | 多列中間駆動 | 多列ヘッド駆動 | 中間駆動 |
| 最大搬送重量（kg） | 15 | 10 | 10 | 15 | 15 | 10 |
関連ページリンク
■選定ガイド
・選定手順などの選定方法は こちら
■モータ詳細
・モータ仕様・結線図は こちら
■オプション部品
・スタンド・ガイド・ホッパなどのオプション部品は こちら
■コンベヤ総合情報
・商品情報、技術情報などコンベヤ全般については こちら
注意事項
- 逆搬送は、推奨しておりません。
- 本製品は、防水仕様ではありません。
