平ベルトコンベヤ GVシリーズ ヘッド駆動２溝フレーム（プーリ径３０mm）
- 通常単価(税別)
- -
- 税込単価
- -
全体をコンパクトな構造とし装置内への組み込みも可能とした、最もスタンダードなヘ...
詳細情報を確認する- ベルト種類
- 平ベルト
- 駆動位置
- ヘッド駆動
- 蛇行防止
- 蛇行防止クラウンプーリ
- テールローラ径D（テール乗移り部R） (mm)
- 30
- ドライブローラ径 (mm)
- 30
ご注意
- モータ仕様B(オリエンタルモーター製)は、現在、モータの納期が延びているため、コンベヤ出荷日を延長しております。なお、出荷日が早いモータ仕様は、モータ仕様AS(住友重機械工業製)になります。
- 【販売終了情報】モータ仕様A(パナソニック製)は2023年6月28日に販売終了となりました。推奨代替品はモータ仕様AS(住友重機械工業製)またはモータ仕様B(オリエンタルモーター製)になります。
- 【販売終了情報】INV(インダクションモータ＋韓国製インバータ)仕様は2022年3月31日で販売終了となりました。推奨代替品はINVM(インダクションモータ＋三菱製インバータ)仕様になります。
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
外形図・規格表
外形図
こちらをご参照ください。6Wモータ仕様
[ ! ]A＊は下記 「＊A寸法詳細(モータ全長)」 表を
ご参照ください。
25Wモータ仕様
フレーム断面拡大（左右対称）
X部M3用
Z部詳細図
Y部M5用
| フレーム | モータカバー | プーリホルダ | |
| [ M ]材質 | アルミ材 | アルミ材 | アルミ材 |
| [ S ]表面処理 | アルマイト処理 | 塗装 | 塗装 |
■機体重量
※参考値（モータメーカーによって差異が生じます）
(kg)
| ベルト幅 B(mm) | プーリ間長さ L(mm) | |||
| 500 | 1000 | 1500 | 2000 | |
| 100 | 3.9 | 5.4 | 6.9 | 8.5 |
| 200 | 5.0 | 7.0 | 9.0 | 11.0 |
| 300 | 6.1 | 8.6 | 11.1 | 13.6 |
| 出力(W) | モータ | 減速比 | A | |
| 仕様 | メーカ | |||
| 6W | インダクションモータ | 住友重機械工業 | 25〜180 | 115 |
| オリエンタルモーター | 25〜180 | 115 | ||
| 台湾製 | 25〜75 | 115 | ||
| 90〜180 | 122 | |||
| スピードコントロールモータ | 住友重機械工業 | 25〜180 | 125.8 | |
| オリエンタルモーター | 25〜180 | 125 | ||
| 台湾製 | 25〜75 | 127 | ||
| 90〜180 | 122 | |||
| 25W | インダクションモータ | 住友重機械工業 | 5〜18 | 117 |
| 25〜180 | 127.5 | |||
| オリエンタルモーター | 5〜18 | 117 | ||
| 25〜180 | 127.5 | |||
| 台湾製 | 5〜75 | 129 | ||
| 90〜180 | 136 | |||
| スピードコントロールモータ | 住友重機械工業 | 5〜18 | 127.8 | |
| 25〜180 | 138.3 | |||
| オリエンタルモーター | 5〜18 | 127 | ||
| 25〜180 | 137.5 | |||
| 台湾製 | 5〜75 | 139.5 | ||
| 90〜180 | 146.5 | |||
[ ! ]図中の寸法はベルト仕様H（厚み0.9mm）での寸法となります。ベルト厚みは、ベルト仕様によって
異なるためご注意ください。ベルト仕様はこちら>>を参照ください。
[ ! ]ベルト長さ計算式：(2L+98) / 1000 小数点第3位四捨五入 単位：ｍ （Ｌ＝プーリ間長さ）
[ ! ]使用環境により、搬送不良が起こる可能性がございます。
[ ! ]L≧1400の場合、2本以上のスタンド取付を推奨しております。スタンド追加工に関する詳細はこちら>>を参照ください。
[ ! ]メンテナンス部品（構成部品一覧）の検索手順は>>こちらをご参照ください。
■搬送能力
＊参考値
[ ! ]アキューム搬送（スライディングベルトのみ適用）の場合は
グラフの1/2以下の搬送能力でご検討ください。
[ ! ]このグラフは水平条件での搬送能力です。
※搬送速度はIM（モータ回転数1500rpm（50Hz）/1800rpm（60Hz））での参考値です。
＊負荷状態により減少することがあります。＊参考値
| ギヤヘッド 減速比 | ベルト速度(m/min) | |
| 50Hz | 60Hz | |
| 5 | 56.4 | 67.7 |
| 7.5 | 37.6 | 45.1 |
| 9 | 31.3 | 37.6 |
| 12.5 | 22.6 | 27.1 |
| 15 | 18.8 | 22.6 |
| 18 | 15.7 | 18.8 |
| 25 | 11.3 | 13.5 |
| 30 | 9.4 | 11.3 |
| 36 | 7.8 | 9.4 |
| 50 | 5.6 | 6.8 |
| 60 | 4.7 | 5.6 |
| 75 | 3.8 | 4.5 |
| 90 | 3.1 | 3.8 |
| 100 | 2.8 | 3.4 |
| 120 | 2.4 | 2.8 |
| 150 | 1.9 | 2.3 |
| 180 | 1.6 | 1.9 |
[ ! ]モータ仕様SCMの場合、最高速度は上表の値をご参照ください。
[ ! ]モータ仕様SCMの場合、（1/15）×（最大速度）まで調整出来ます。
速度の低下に伴い、搬送可能重量が低下します。
[ ! ]その他コンベヤの選定方法については>>こちらをご参照ください。
| 挿入位置 | コンベヤ側面の溝に挿入済み（4個/1溝） 追加ザグリ穴（FYA/FYB）選択時は追加挿入可能（別売） | 後入れナット（別売） 加工・分解無しで挿入可能 | ||||||
| 品名 | 型番 | ねじの呼び | ピッチ | 品名 | 型番 | ねじの呼び | ピッチ | |
| X部 | JIS1種六角ナット | LBNR3 | M3 （並目） | 0.5 | ― | ― | ― | ― |
| Y部 | 5シリーズ（溝幅6ｍｍ）用 アルミフレーム用先入れナット | HNTT5-5 | M5 （並目） | 0.8 | 5シリーズ（溝幅6ｍｍ）用 アルミフレーム用後入れバネナット | HNTP5-5 | M5 （並目） | 0.8 |
| ― | HNTP5-4 | M4 （並目） | 0.7 | |||||
| HNTP5-3 | M3 （並目） | 0.5 | ||||||

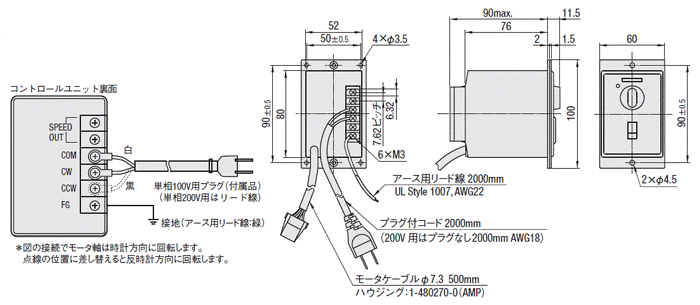

オリエンタルモータスピードコントローラ外形図
6W/25W共通

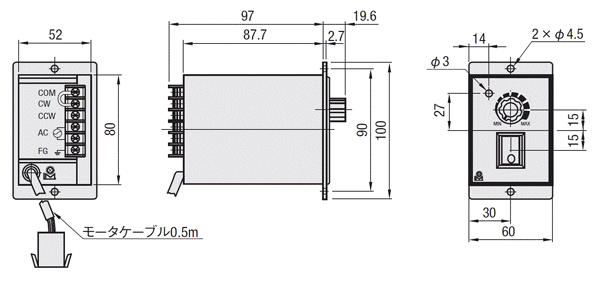

台湾モータスピードコントローラ外形図
[ ! ]スピードコントロールモータには、スピードコントローラ用取付ブラケットは付属しておりません。スピードコントローラ用ブラケットをお求めの際は、追加工［SCB］をご選定ください。
[ ! ]スピードコントローラ用ブラケットを単品でご購入の場合は、型式［P1-JTEA-12049072］を「見積・注文」画面に直接ご入力頂きご購入ください。[ ! ]スピードコントローラを外部から制御する入力端子はありません。
規格表
| 型式 | － | B | － | L | － | モータ | － | ベルト 仕様 | － | モータメーカー 選択 | ( | － | 追加工 | ) | |||||||
| 出力 | － | 電圧 | － | 仕様 | － | ギヤヘッド 減速比 | |||||||||||||||
| GVHA | － | 110 | － | 805 | － | 25 | － | T200 | － | IM | － | 36 | － | H | － | B | ( | － | MK・FYA・FYB・SCB・NA・WA | ) | |
| GVHA | － | 110 | － | 805 | － | 25 | － | NV | － | NM | － | NH | － | H | － | R | ( | － | MP・FYA・FYB・PK | ) | （モータ・ギヤヘッドなし） |
| 型式 | B(ベルト幅) 指定10mm単位 | L(プーリ間長さ) 指定5mm単位 | モータ選択 | ベルト仕様 | モータメーカー選択 | |||||||
| 出力 (W) | 電圧 (V) | 仕様 | ギヤヘッド減速比 | |||||||||
| GVHA | 30～300 | 240～2000 | 6 | T100 T200 (単相) | IM (インダクションモータ) SCM (スピードコントロールモータ) |
| H(一般用・緑) W(一般用・白) G(スライディング用・緑) S(スライディング用・白) D(電子部品搬送用・黒) F(食品搬送用・白) O(耐油仕様・紺) N(非粘着仕様・白) J(ベルトなし) | AS(住友重機械工業) B(オリエンタルモーター) C(台湾製モータ) ※Cは搬送速度が20%程度 低くなる可能性があります。 | ||||
| 25 | T100 T200 (単相) | IM (インダクションモータ) SCM (スピードコントロールモータ) |
| AS(住友重機械工業) B(オリエンタルモーター) C(台湾製モータ) ※Cは搬送速度が20%程度 低くなる可能性があります。 | ||||||||
| S200 (三相) | IM(インダクションモータ) INVM(インダクションモータ ＋三菱製インバータ) INVC(インダクションモータ ＋CC-Link対応三菱製インバータ) | |||||||||||
| 6 25 | NV (モータなし) | NM(モータなし) | NH(ギヤヘッドなし) | R(モータ・ギヤヘッドなし) | ||||||||
[ ! ]基準搬送方向にベルトが回転するようモータ結線を行ってください。配線図・モータ詳細は>>こちらをご参照ください。
[ ! ]モータ・ギヤヘッドなし／ベルトなしコンベヤの指定方法については>>こちらをご参照ください。
[ ! ]モータ・ギヤヘッドなしを選択の場合、モータ取付穴ピッチはモータ出力により異なります。
[ ! ]モータ・ギヤヘッドなしを選択の場合、本機は部品状態でのお届けとなります。同梱の組立手順書に従ってお客様にて組立となります。
[ ! ]耐油仕様ベルトは、裏側に油が付着する環境ではご使用いただけません。
[ ! ]ベルト仕様に関わらず、機体を傾けたご使用は推奨しておりません。
[ ! ]三菱製インバータは、コンベヤには取付けされていない状態での納品となります。
[ ! ]三菱製インバータの取付ブラケットは、お客様にてご用意ください。
[ ! ]CC-Link対応三菱製インバータのCC-Linkカードは、お客様にて組み込みをお願いします。
[ ! ]CC-Link対応三菱製インバータのCC-Linkケーブル等は、お客様にてご用意ください。
[ ! ]CC-Linkは三菱電機株式会社の登録商標です。
[ ! ]ミスミコンベヤのベルト交換手順を動画にてご紹介しています。>>こちらをご参照ください。 (参考)
[ ! ]平ベルトタイプ 蛇行調整手順書は>>こちらをご参照ください。
[ ! ]ミスミコンベヤ共通取扱説明書は>>こちらをご参照ください。
| モータ | オリエンタルモータ | 台湾製モータ | 住友重機械工業 | ||||||
| モータユニット型番 | ギヤヘッド型番 ※□には減速比 が入ります | モータユニット型番 | ギヤヘッド型番 ※□には減速比 が入ります | モータ型番 | コントローラ 型番 | ギヤヘッド型番 ※□には減速比 が入ります | |||
| 出力 | 仕様 | 電圧 | |||||||
| 6W | スピードコント ロールモータ | 単相100V | US206-401 | 2GN□□S | PACMSV-UT60-W6-V100 | PACMGXT60-□□ | A6U06A | CAU06A | G6□D |
| 単相200V | US206-402 | PACMSV-UT60-W6-V200 | A6U06C | CAU06C | |||||
| 単相110V・115V | US206-401U2 | PACMSVW-UT60-W6-V110 | ― | ― | ― | ||||
| 単相220V・230V | US206-402E2 | PACMSVW-UT60-W6-V220 | ― | ― | ― | ||||
| 25W | スピードコント ロールモータ | 単相100V | US425-401 | 4GN□□S | PACMSV-UT80-W25-V100 | PACMGXT80-□□ | A8U25A | CAU25A | G8□D |
| 単相200V | US425-402 | PACMSV-UT80-W25-V200 | A8U25C | CAU25C | |||||
| 単相110V・115V | US425-401U2 | PACMSVW-UT80-W25-V110 | ― | ― | ― | ||||
| 単相220V・230V | US425-402E2 | PACMSVW-UT80-W25-V220 | ― | ― | ― | ||||
| 備考 | [ ! ]スピードコントロールモータには次のものが含まれています。 | [ ! ]スピードコントロールモータには次のものが含まれています。 [ NG ]スピードコントロールモータのモータケーブルは延長できません。 | [ ! ]スピードコントロールモータに使用するには | ||||||

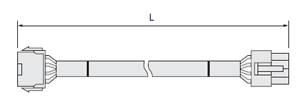

モータ 出力 | 延長用接続ケーブル型番 | ||||
長さ | 単相100V、単相200V | 単相110V、単相115V 単相220V、単相230V | |||
6W 25W | 1ｍ |  |  | ||
2ｍ | |||||
3ｍ | |||||
4ｍ | |||||
・継ぎ足しできるケーブルの最大延長距離は4ｍです。 | ・継ぎ足しできるケーブルの最大延長距離は10ｍです。 | ||||
| モータ 出力 | 延長用接続ケーブル型番 | ||
| 長さ | 単相100V、単相200V | ||
| 6W 25W | 1ｍ | EAWE10 |  |
| 2ｍ | EAWE20 | ||
| 3ｍ | EAWE30 | ||
| 4ｍ | EAWE40 | ||
| ・使用できるケーブルの最大延長距離は4ｍです。 | |||
| 仕様 | INVM | INVC |
| メーカ | 三菱電機株式会社 | 三菱電機株式会社 |
| 型式 | FR-D720-0.1K | R-E820-0.1K-1 ※CC-Linkカード: FR-A8NC E-KIT 同梱 |
| 電源 | 三相200V | 三相200V |
| 備考 | CC-Link通信対応 |
追加工
| 追加工 コード | 追加工内容 | 適用条件 | 指定例 | \/1Code | |||||
| MK | モータ位置勝手違い | モータ位置が変更できます。 ヘッド駆動タイプのみ指定できます。 〈指定方法〉：MK | [ ! ]一部機種はMKを追加することにより、関連する部品も変更されます。 | GVHA-120-1350-25- T100-IM-50-S-B-MK | 1,000 | ||||
| FYA FYB | 追加ザグリ穴 ヘッド駆動 | 追加でナット挿入用のザグリ穴を手前と奥のフレームに加工します。 〈指定方法〉：FYA300 FYA300-FYB600
| [ ! ]FYA・FYB=指定5mm単位 [ ! ]FYB-FYA≧15 [ ! ]指定範囲は左記表となります。 | GVHA-120-1350-25- T100-IM-50-S-B-FYA500 | 1,200 | ||||
| SCB | スピードコントローラ用ブラケット付属 （ブラシレスモータのコントローラにも適用可）  <スピードコントローラブラケット規格図> ①スピードコントローラブラケット | スピードコントローラ用の取付ブラケットを付属します。 〈指定方法〉： SCB 住友重機械工業・オリエンタルモーター・台湾製モータのコントローラに対応します。 | [ ! ]ブラケット取付用ねじ2個付属 [ ! ]コントローラ取付用ねじ（M4x8）2本付属 [ ! ]コンベヤによっては、スペース上取り付かない場合があります。 [ ! ]コンベヤ型式やモータ仕様によりブラケットの形状が異なります。 | GVHA-120-1350-25- T100-SCM-50-S-B-SCB | 800 | ||||
| 追加工 コード | コンベヤ用スタンド追加 | 適用条件 | 指定例 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| NA□ | ■コンベヤスタンドI型 ベルト幅≦140mm （アジャスタボルトタイプ、スタンド□台＋補強材）  *1 D寸法対応表
| コンベヤにコンベヤ用スタンドを追加します。 〈指定方法〉： NA1-H750-PN WA3-H1200-P400 [ ! ]コンベヤ本体の溝サイズに合わせたボルト・ナットが付属します。 [ ! ]プーリ間機長L寸≧1000（GVシリーズはL寸≧1400）の場合、2本以上のスタンド取付を推奨しております。 [ ! ]コンベヤ用スタンド1台に図面一点鎖線部が（□-1）台追加された仕様です。 [ ! ]納期はコンベヤの標準納期と同一
■NA□・WA□取付寸法表
＊取付箇所は下溝を想定した寸法
| [ ! ]□=1の場合、④アルミフレーム、⑤ブラケットは付属しません。 [ ! ]□=1の場合自立しません。[ ! ]□≧2の場合に④アルミフレームが不要の場合は本追加工ではなく、単品のCSTS、CSTWをご注文ください。 [ ! ]スタンドは部品を分割して発送いたします。お客様にて組立が必要です。 [ NG ]GVシリーズの場合、NA3、NA4、WA3、WA4は適用不可 | GVHA-120-1350-25- T100-IM-50-S-B-NA1-H800-PN | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| WA□ | ■コンベヤスタンドH型 ベルト幅≧150mm （アジャスタボルトタイプ、スタンド□台＋補強材）  | GVHA-150-1350-25- T100-IM-50-S-B-WA2-H800-P500 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| \/1Code | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| スタンド合計金額は（基準単価＋追加スタンド価格x（□-1）となります。
〈基準単価〉 + 〈追加スタンド価格〉 = 〈スタンド合計金額〉 例）NA1-H800-PN → 6,860円 + 0円 = 6,860円 例）NA3-H1000-P900 → 7,470円 + 10,260x(3-1)円 = 27,990円
コンベヤ用スタンドI型（WA□）
コンベヤ用スタンドH型（WA□）
| ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
メンテナンス部品検索（構成部品一覧）
.gif){kind=icon}

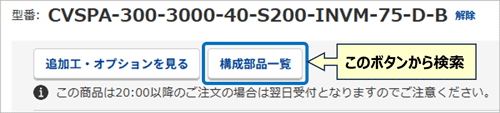

外形図へ戻る①型番確定後、型番下に表示される「構成部品一覧」ボタンを押してください。
②構成部品一覧と展開図(立体分解図)が表示されます。
③展開図にて必要部品の展開図番号を確認し、構成部品一覧からお選び・ご購入いただけます。
[ ! ]「構成部品一覧」からご注文いただけない部品は、コンベヤ型番・展開図番号・数量を指定し、
カタログ規格外品サービスにてお見積り・お問い合わせください。
特注お見積もりおよびご注文を承っております。
製作可否を含めたお見積もりとなるため、製作が不可能な場合もございます。予めご了承ください。
・標準品で取り扱いのないサイズ変更や追加工をご希望の場合は図面の有無を問わず「カタログ規格外品」へお見積もりをご依頼ください。
※お見積もりご回答までに3～5営業日（土日・祝日含まず）をいただいております。
※どちらのサービスもご利用には会員登録・ログインが必要です。
※上記FAQにて問題・疑問点が解決しない場合は規格外品ページ右上にある 「お問合せフォーム」 より問い合わせください。
価格表
・下表の価格表は23年4月時点の情報になります。・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
型式 | B | ￥本体価格 1～9コ | |||||||||||||||||
L240～300 | L305～400 | L405～500 | L505～600 | L605～700 | L705～800 | L805～900 | L905～1000 | L1005～1100 | L1105～1200 | L1205～1300 | L1305～1400 | L1405～1500 | L1505～1600 | L1605～1700 | L1705～1800 | L1805～1900 | L1905～2000 | ||
GVHA | 30～50 | 72,100 | 72,500 | 72,900 | 73,000 | 73,500 | 74,000 | 74,500 | 75,100 | 75,800 | 76,300 | 76,700 | 77,200 | 77,700 | 78,200 | 78,700 | 79,200 | 79,700 | 80,300 |
60～100 | - | 78,200 | 78,700 | 79,000 | 79,600 | 80,200 | 80,900 | 81,700 | 82,500 | 83,100 | 83,600 | 84,200 | 84,800 | 85,400 | 86,100 | 86,700 | 87,400 | 88,100 | |
110～150 | - | - | - | 85,200 | 86,000 | 87,000 | 87,900 | 88,900 | 90,100 | 90,900 | 91,700 | 92,600 | 93,400 | 94,300 | 95,200 | 96,100 | 97,100 | 98,000 | |
160～200 | - | - | - | - | 90,300 | 91,200 | 92,300 | 93,400 | 94,600 | 95,400 | 96,300 | 97,200 | 98,100 | 99,100 | 100,000 | 101,000 | 102,000 | 103,100 | |
210～250 | - | - | - | - | - | - | 100,700 | 102,100 | 103,700 | 104,800 | 106,000 | 107,200 | 108,500 | 109,700 | 111,000 | 112,300 | 113,600 | 115,000 | |
260～300 | - | - | - | - | - | - | - | 108,400 | 110,400 | 111,600 | 112,900 | 114,200 | 115,600 | 116,900 | 118,300 | 119,700 | 121,200 | 122,600 | |
[ ! ]カタログ表記以上の数量の場合、価格・納期のお見積りをさせて頂きます。
| モータ・ベルト 仕様価格 | モータ出力 | 仕様 | AS(住友重機械工業) | B(オリエンタルモーター) | C(台湾製モータ) | R(モータ・ギヤヘッドなし) | J(ベルトなし) |
| 6W 25W | IM | 本体価格＋￥ 5,000 | 本体価格のみ | 本体価格－￥6,000 | 本体価格－￥4,000 | ||
| SCM | 本体価格＋￥11,000 | 本体価格＋￥6,000 | |||||
| 25W | INVM | 本体価格＋￥14,400 | 本体価格＋￥9,400 | ||||
| INVC | 本体価格＋￥26,000 | 本体価格＋￥21,000 | |||||
納期
| 8 | 日目出荷 |
[ ! ]本商品の稼働日は、土曜、祝日を含みません。
出荷日については、こちらをご覧ください。
コンベヤ構成部品
関連商品
| 商品名 | GVシリーズ ヘッド駆動2溝フレーム（プーリ径30mm） | GVシリーズ フルベルトタイプ ヘッド駆動2溝フレーム（プーリ径30mm） | SVシリーズ/ACブラシレスモータ搭載 -ヘッド駆動2溝フレーム（プーリ径30mm）- | GVシリーズ フルベルトタイプ/ACブラシレスモータ搭載 -ヘッド駆動2溝フレーム（プーリ径30mm）- | SVシリーズ 蛇行抑制桟付ヘッド駆動2溝フレーム φ30 | SVシリーズ ヘッド駆動2溝フレーム（プーリ径30mm） |
|---|---|---|---|---|---|---|
| 写真 |
|
|
|
|
|
|
| 駆動種類 | ヘッド駆動 | ヘッド駆動 | ヘッド駆動 | ヘッド駆動 | ヘッド駆動 | ヘッド駆動 |
| 最大搬送重量（kg） | 15 | 15 | 15 | 15 | 15 | 15 |
関連ページリンク
■選定ガイド
・選定手順などの選定方法は こちら
■モータ詳細
・モータ仕様・結線図は こちら
■オプション部品
・スタンド・ガイド・ホッパなどのオプション部品は こちら
■コンベヤ総合情報
・商品情報、技術情報などコンベヤ全般については こちら
注意事項
- 逆搬送は、推奨しておりません。
- 本製品は、防水仕様ではありません。
