アルミフレーム 6シリーズ 正方形 30×30mm 1列溝 4面溝
ご注意
- WEBカタログの情報が最新となりますが、冊子のカタログをご希望の場合は、「アルミフレーム・安全柵総合カタログ」2024年3月発刊>>こちら よりご請求ください。
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
- 本製品のアルミフレームは屋内使用を前提としており、ミスミ製と他社製アルミフレームには互換性がないため、フレームおよび関連部品は同一メーカーでのご使用を推奨します。
- 標準品で指定できない仕様・寸法をご希望の場合は、カタログ規格外品サービス（>>こちら）より、製作可否含めたお見積もりをお願いします。
- 【配送に関するご注意】アルミフレームの土・日・祝日着指定や長重量物の配送については、別途チャーター料金が発生する場合や、着日指定のご希望に沿えない場合があります。あらかじめご了承ください。
未確定：候補が19型番あります。

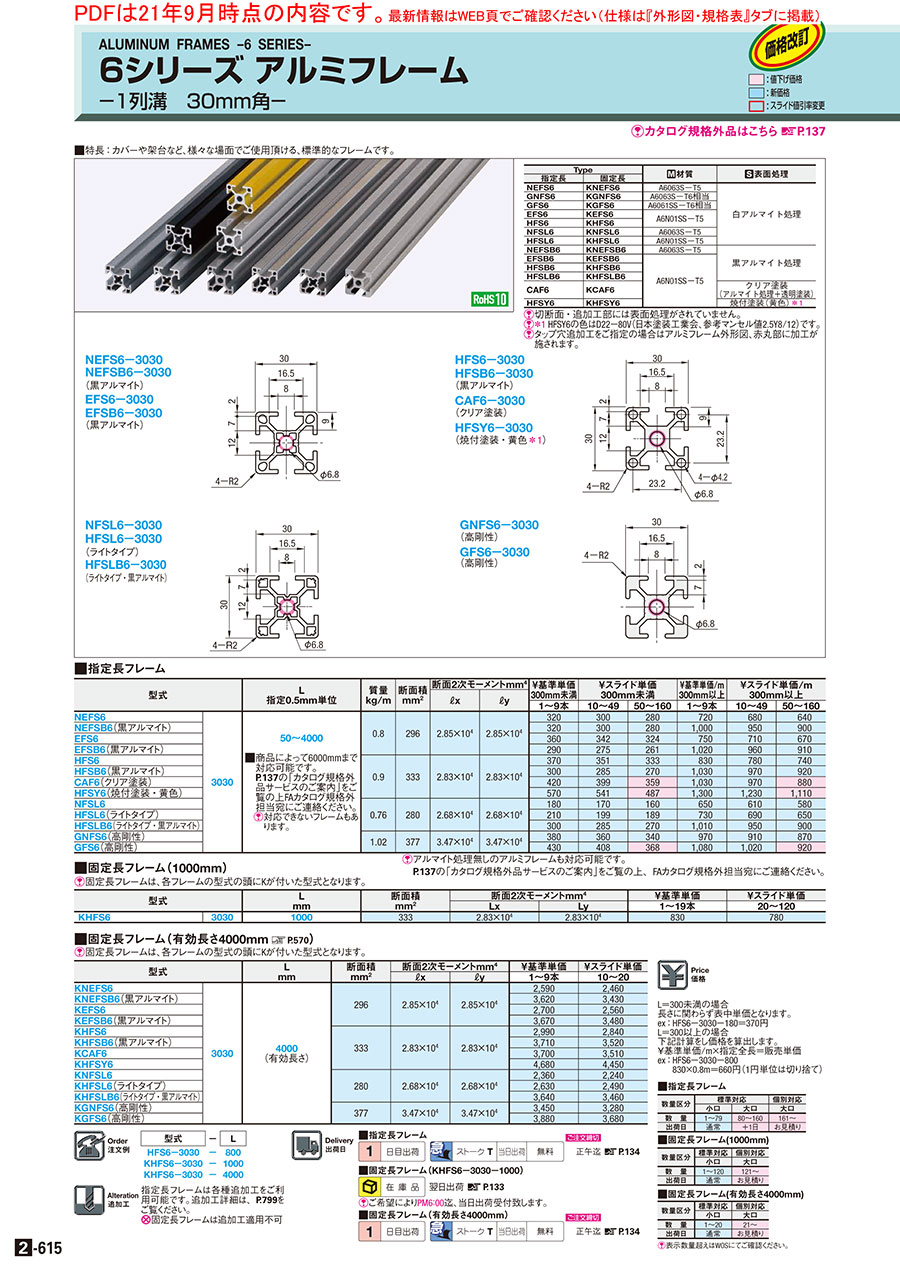

外形図・規格表
[ ! ]追加工で端面タップを指定の場合、赤丸部に加工されます。
（端面タップ穴のボルトサイズについては「端面タップ穴あけ追加工」欄をご参照ください）HFS（標準タイプ） HFSL（軽量タイプ） EFS（標準タイプ） GFS（高剛性タイプ）
（端面タップ穴のボルトサイズについては「端面タップ穴あけ追加工」欄をご参照ください）HFS（標準タイプ） HFSL（軽量タイプ） EFS（標準タイプ） GFS（高剛性タイプ）
※固定長フレームのL寸は公差規定無し
その他の寸法公差関連はこちらをご参照ください。
| 6シリーズ |
 |

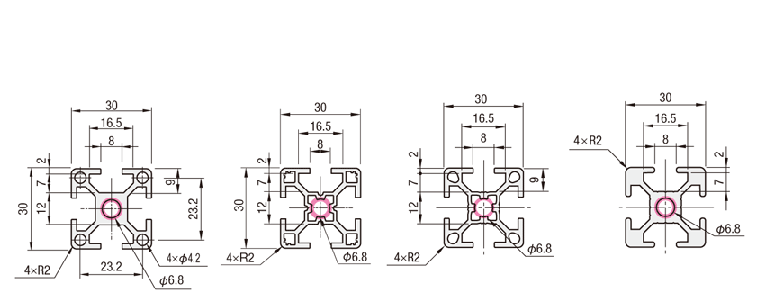

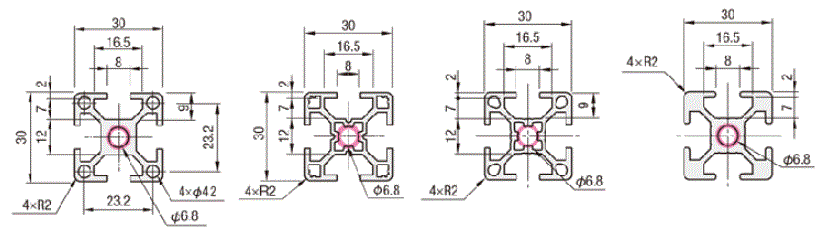

溝部詳細
（タイプ共通）
溝底部詳細
(HFS・CAF
タイプ)
(GFS
タイプ)
(EFS
タイプ)
T溝寸法
A部拡大図
A部拡大図
A部拡大図
■6シリーズとは
溝幅8±0.36 mmで、M6ボルトに適用します。
[ ! ]切断面・追加工部には表面処理はされません。
[ ! ]アルミフレームは押出材のため、直角度の設定はございません。
溝幅8±0.36 mmで、M6ボルトに適用します。
[ ! ]切断面・追加工部には表面処理はされません。
[ ! ]アルミフレームは押出材のため、直角度の設定はございません。
指定長フレーム規格表（追加工：可能）
| 型式 | − | L |
| HFS6−3030 | − | 800 |
| タイプ | 材質 | 表面処理 | 型式 | L指定0.5mm単位 (公差±0.5mm) | 質量kg/m | 断面積mm2 | 断面2次モーメントmm4 | |
| ℓx | ℓy | |||||||
| HFS | A6005CSS－T5 | 白アルマイト | HFS6－3030 | 50～4000 | 0.9 | 333 | 2.83×104 | 2.83×104 |
| HFS | A6005CSS－T5 | 黒アルマイト | HFSB6－3030 | 50～4000 | 0.9 | 333 | 2.83×104 | 2.83×104 |
| HFS | A6005CSS－T5 | クリア塗装 | CAF6－3030 | 50～4000 | 0.9 | 333 | 2.83×104 | 2.83×104 |
| HFS | A6005CSS－T5 | 焼付塗装(黄色)＊1 | HFSY6－3030 | 50～4000 | 0.9 | 333 | 2.83×104 | 2.83×104 |
| HFSL | A6005CSS－T5 | 白アルマイト | HFSL6－3030 | 50～4000 | 0.76 | 280 | 2.68×104 | 2.68×104 |
| HFSL | A6005CSS－T5 | 黒アルマイト | HFSLB6－3030 | 50～4000 | 0.76 | 280 | 2.68×104 | 2.68×104 |
| EFS | A6005CSS－T5 | 白アルマイト | EFS6－3030 | 50～4000 | 0.8 | 296 | 2.85×104 | 2.85×104 |
| EFS | A6005CSS－T5 | 黒アルマイト | EFSB6－3030 | 50～4000 | 0.8 | 296 | 2.85×104 | 2.85×104 |
| GFS | A6061SS－T6相当 | 白アルマイト | GFS6－3030 | 50～4000 | 1.02 | 377 | 3.47×104 | 3.47×104 |
[ ! ]アルマイト処理無し、長さ6000mmご要望の場合、カタログ規格外サービス>>こちらお問い合わせください。
固定長フレーム規格表（有効長さ4000・1000mm）
[ ! ]固定長フレームは、各フレームの型式の頭にKが付いた型式となります。
[ ! ]＊1 KHFSY6の色はD22－80V（日本塗装工業会、参考マンセル値2.5Y8/12）です。
[ ! ]＊2 有効長さ4000mmは実際に使用できる有効長さが4000mm以上あるフレームという意味です。
掴み代を含んだ実寸は4000mm以上となります（数十mm程度長くなります）。
固定長フレームはお客様で切断してご使用いただくフレームのため正確な長さの指定はできません。
[ ! ]耐熱温度は70℃までを推奨。100℃以上の継続は、荷重の影響で曲がりが発生します。
ただし、水蒸気のような一時的な高温の場合は100℃まで可能です。
| 型式 | − | L |
| KHFS6−3030 | − | 4000 |
| タイプ | 材質 | 表面処理 | 型式 | Lmm (公差規定なし)＊2 | 断面積mm2 | 断面2次モーメントmm4 | |
| ℓx | ℓy | ||||||
| HFS | A6005CSS－T5 | 白アルマイト | KHFS6－3030 | 4000 | 333 | 2.83×104 | 2.83×104 |
| HFS | A6005CSS－T5 | 白アルマイト | KHFS6－3030 | 1000 | 333 | 2.83×104 | 2.83×104 |
| HFS | A6005CSS－T5 | 黒アルマイト | KHFSB6－3030 | 4000 | 333 | 2.83×104 | 2.83×104 |
| HFS | A6005CSS－T5 | クリア塗装 | KCAF6－3030 | 4000 | 333 | 2.83×104 | 2.83×104 |
| HFS | A6005CSS－T5 | 焼付塗装(黄色)＊1 | KHFSY6－3030 | 4000 | 333 | 2.83×104 | 2.83×104 |
| HFSL | A6005CSS－T5 | 白アルマイト | KHFSL6－3030 | 4000 | 280 | 2.68×104 | 2.68×104 |
| HFSL | A6005CSS－T5 | 黒アルマイト | KHFSLB6－3030 | 4000 | 280 | 2.68×104 | 2.68×104 |
| EFS | A6005CSS－T5 | 白アルマイト | KEFS6－3030 | 4000 | 296 | 2.85×104 | 2.85×104 |
| EFS | A6005CSS－T5 | 黒アルマイト | KEFSB6－3030 | 4000 | 296 | 2.85×104 | 2.85×104 |
| GFS | A6061SS－T6相当 | 白アルマイト | KGFS6－3030 | 4000 | 377 | 3.47×104 | 3.47×104 |
[ ! ]＊2 有効長さ4000mmは実際に使用できる有効長さが4000mm以上あるフレームという意味です。
掴み代を含んだ実寸は4000mm以上となります（数十mm程度長くなります）。
固定長フレームはお客様で切断してご使用いただくフレームのため正確な長さの指定はできません。
[ ! ]耐熱温度は70℃までを推奨。100℃以上の継続は、荷重の影響で曲がりが発生します。
ただし、水蒸気のような一時的な高温の場合は100℃まで可能です。
追加工（指定長のみ可能 固定長は不可）
[ ! ]ミスミの指定長アルミフレームは下記各種追加工をご利用頂くことで、より自由度の高い構造物の組立てが可能となります。
種別やサイズによって一部適用不可のフレームがございます。適用可否は各追加工ページ記載の価格表にてご確認ください。
価格表内の記載「-」表記のものは適用不可となります。
種別やサイズによって一部適用不可のフレームがございます。適用可否は各追加工ページ記載の価格表にてご確認ください。
価格表内の記載「-」表記のものは適用不可となります。
| 分類 | 追加工名称 | 追加工コード例 | 使用例 | 内容 | カタログ |
|---|---|---|---|---|---|
| > 端面タップ加工 | 端面タップ (センター穴) | LTP/RTP/TPW LHP/RHP/HPW |  | フレームにタップ加工を行ないます。 LTP/RTP/TPW：M8深さ24mm LHP/RHP/HPW：M5深さ10mm(ヘリサート挿入済) この加工が必要なブラインドジョイント （スクリュージョイント / シンプルジョイント） | カタログ |
| 端面タップ (四方穴) | LSP/RSP/SPW |  | フレーム端面・隅の穴にタップ加工を行ないます。（M5深さ10mm） ※ 「HFS」タイプの6シリーズのみ適用可 | カタログ | |
| > カット方法変更 | 高精度カット | SC |  | 全長L寸法をL±0.5→L±0.2に公差変更し、高精度にカットします。 ※ L≦1500のみ適用可 | カタログ |
| 45度カット | L□T45 R□T45 |  | 45度の角度をつけてカットします。 45度カットは、同一方向で他の追加工の重複指定はできません。 例：HFS6-3030-500-LTP-LAT45 ⇒ ✖（同一方向（左）の追加加工） HFS6-3030-500-LTP-RAT45 ⇒ 〇（左右別々の追加工） [ ! ]45度以外の角度でカットをご希望の場合は、カタログ規格外品サービスへご相談ください。 | ||
| > レンチ穴あけ | 固定位置レンチ穴 | LCH/LCV/LCP RCH/RCV/RCP |  | フレームをL字に組むブラインドジョイント締結の際に、使用する相手側となるフレームの端面タップの位置にあわせて、レンチ穴を開ける追加工です。 ・レンチ穴d寸をX5・X8で選択可能です。指定がない場合、d寸は8になります。 この加工が必要なブラインドジョイント （スクリュージョイント / シングルジョイント / タッピングジョイント） | カタログ |
| フレームキャップ 厚み分穴位置移動 | FL/FR |  | 固定位置レンチ穴追加工の穴位置をフレームキャップの厚み分（3mm）移動させます。角に組んだ際にフレームキャップが出っ張らなくなります。 | ||
| 指定位置レンチ穴 | AH/BH/CH/DH/EH AV/BV/CV/DV/EV AP/BP/CP/DP/EP |  | 任意の位置にレンチ穴を開ける追加工です。フレーム端部以外でのブラインドジョイント締結の際などにご利用頂けます。 ・レンチ穴d寸をX5・X8で選択可能です。指定がない場合、d寸は8になります。 ・ 水平、垂直、十字の各方向ともに最大５個まで開けることができます。 [ ! ]レンチ穴を６個以上でご希望の場合はカタログ規格外品サービスへご相談ください。 | カタログ | |
| > ザグリ穴あけ | 指定位置ザグリ穴 | Z6-XA○○ Z8-YA○○ |  | 任意の位置にザグリ穴（Z6・Z8から選択可能）を開ける追加工です。 ・Z6：通し穴φ6.5 ザグリ穴φ11 Z8：通し穴φ9 ザグリ穴φ14 ・1方向につき5個まであけることができます。 ・1つの面に溝が複数列あるフレームでは全ての溝にザグリ穴は加工されます。 [ ! ]ザグリ穴を６個以上、ザグリ穴の向き変更をご希望の場合は、カタログ規格外品サービスへご相談ください。 | カタログ |
| > ブラインド ジョイント 専用穴あけ | D穴 | LDH/LDV RDH/RDV |  | シングルジョイント締結時に必要な穴をあけます。 （シングルジョイント） | カタログ |
| S穴 | LSH/LSV RSH/RSV |  | 先入れダブルジョイント締結時に必要な穴をあけます。 (先入れダブルジョイント) | カタログ | |
| M穴 | LMH/LMV RMH/RMV |  | 後入れダブルジョイント、センタージョイント締結時に必要な穴をあけます。 (後入れダブルジョイント / センタージョイント) | ||
| L穴 | JLP○○-H△ |  | パラレルジョイント締結時に必要な穴をあけます。 (パラレルジョイント) | カタログ | |
| > その他加工 | GFSシリーズ 端面タップ | LTS/RTS/TSW |  | 高剛性タイプのフレーム専用の端面プレート取り付けに必要なタップ加工を行ないます。 (高剛性用プレート) | カタログ |
| 端面C面取り | CW |  | フレーム端面の外周にC面取り加工を行ないます。 | カタログ | |
| シール貼り付け | ZZZ |  | アルミフレームのカタログ記号などを印刷したシールを貼付けます。 文字数などの制限はありますが、お客様の通し番号・ユニット番号の印字も可能です。 |
6シリーズ関連部品
■アルミフレームアクセサリ
| 商品名 | ブラケット | ブラインドジョイント | ナット | フレームキャップ | 溝カバー | 導電ワッシャ |
|---|---|---|---|---|---|---|
| 写真 |  |  |  |  |  |  |
| カタログページ | 6シリーズカタログ | 6シリーズカタログ | 6シリーズカタログ | 6シリーズカタログ | 6シリーズカタログ | 6シリーズカタログ |
| 商品ページ | こちら | こちら | こちら | こちら | こちら | こちら |
| 総合情報ページ | 詳細ページ | 詳細ページ | 詳細ページ | 詳細ページ | 詳細ページ | 詳細ページ |
■対応フレームキャップ一覧
フレーム型番 | 対応フレームキャップ | |||||
商品タイプ | 色 | 厚さ | 型番 | 使用数 | ||
| HFS6－3030 HFSB6－3030 CAF6－3030 HFSY6－3030 HFSL6－3030 HFSLB6－3030 EFS6－3030 EFSB6－3030 固定長フレーム（Kで始まる型番） も同じです |  | キャップ止め | 黒 | 3 | 1 | |
ライトグレー | 3 | 1 | ||||
 | キャップ止め（足長タイプ） | 黒 | 3 | 1 | ||
ライトグレー | 3 | 1 | ||||
 | ボルト止め | 黒 | 3 | 1 | ||
ライトグレー | 3 | 1 | ||||
黄色 | 3 | 1 | ||||
| GFS6－3030 固定長フレーム（Kで始まる型番） も同じです |  | キャップ止め（高剛性用） | 黒 | 3 | 1 | |
ライトグレー | 3 | 1 | ||||
 | ボルト止め （高剛性用プレートタイプ） 取付には専用の追加工が必要となります。 | 銀色 | 2 | 1 | ||
選定サポート情報
■フレーム接続方法
フレームの接続方法は大別すると以下の２つになります。>>さまざまな接続方法例を確認ください。
フレームの接続方法は大別すると以下の２つになります。>>さまざまな接続方法例を確認ください。
ブラケット | ブラインドジョイント | ||
接続例 |  |  | |
特徴 | ・フレームの外側で接続 ・任意の位置に移動可 ・美観に劣る | ・フレームの内側で接続 ・美観に優れる ・フレームに加工が必要 |
■端面タップ穴あけ追加工(6シリーズ□30)
センター部
センター部
サイズ・位置 | 左側 | 右側 | 両側 | 断面図 | |
M8深さ24 | LTP | RTP | TPW | ||
M5深さ10 (ヘリサート挿入済) | LHP | RHP | HPW | ||
タップ位置 |  |  |  |  |
■アルミフレーム許容目安荷重(たわみ量)の考え方
[ ! ]許容目安荷重は、フレームたわみ量が長さ1000mmあたり1mm以内の荷重になります。
これを超えたたわみでも破損は起こりませんが、実用上の最大たわみと見てください。（許容たわみ量目安は長さに比例します。例 500mm⇒0.5mm 2000mm⇒2mm）
アルミフレーム強度目安表または、たわみ算出簡易表/たわみ算出計算式からご検討ください。
[ ! ]許容目安荷重は、フレームたわみ量が長さ1000mmあたり1mm以内の荷重になります。
これを超えたたわみでも破損は起こりませんが、実用上の最大たわみと見てください。（許容たわみ量目安は長さに比例します。例 500mm⇒0.5mm 2000mm⇒2mm）
アルミフレーム強度目安表または、たわみ算出簡易表/たわみ算出計算式からご検討ください。
タイプ概要
| 標準アルミフレーム | 軽量アルミフレーム | 高剛性アルミフレーム | ||||||
| HFSタイプ | EFSタイプ | NFS（NEFS） タイプ | HFSLタイプ | NFSLタイプ | GFSタイプ | GNFSタイプ | ||
| 断面 写真 |  |  |  |  |  |  |  | |
| 材質 | A6005CSS-T5 | A6005CSS-T5 | A6063S－T5 | A6005CSS-T5 | A6063S－T5 | A6061SS-T6相当 | A6063S-T6相当 | |
| 特長 | スタンダードな断面形状です。 | HFSシリーズと同等の剛性を維持しつつ、軽量化・低価格化を実現したフレームです。 | 材質変更により大幅なプライスダウンを実現。強度（＊）はHFS・EFSシリーズと同じです。 | 軽量・安価を追及したフレームです。強度よりも軽量・安価を優先する場合に適します。 | HFSLを材質変更することで、さらにプライスダウンを実現。強度（＊）HFSLシリーズと同じです。 | 剛性を追及した肉 厚のフレームです。高い荷重を受ける筐体に適します。 | 耐荷重・剛性フレームの材質変更により大幅なプライスダウンを実現。強度（＊）はGFSシリーズと同じです。 | |
| 表面 処理 | 白アルマイト 黒アルマイト クリア塗装 焼付塗装（黄色） | 白アルマイト 黒アルマイト | 白アルマイト 黒アルマイト | 白アルマイト 黒アルマイト | 白アルマイト | 白アルマイト | 白アルマイト | |
| 対応 シリーズ | 5 | ○ | － | ○ | － | － | － | － |
| 6 | ○ | ○ | ○ | ○ | ○ | |||
| 8 | ||||||||
| 8-45 | ||||||||
色イメージ
白アルマイト処理 | クリア塗装（艶あり） | 黒アルマイト処理 | 焼付塗装（黄色） | |
端面写真 |  |  |  |  |
[ ! ]両端面にアルマイト処理及び塗装はありません。
[ ! ]クリア塗装は白アルマイト処理の上に透明塗装がされています。表面に艶があります。
[ ! ]黒アルマイト処理と白アルマイト処理に色番号や色基準はございません。
アルミフレーム 総合情報ページ
フレーム / キャップ / 溝カバー
ブラケット / ジョイント / ナット
パネル / フェンスネット
安全柵ユニット
取手 / 蝶番 / 錠
キャスタ / アジャスタ / アンカー
アルミフレームユニット
他アクセサリ
設計手順 / 強度計算 / 組立方法
アルミフレームとは
関連リンク
規格外品サービスへのご案内
特注お見積もりおよびご注文を承っております。
製作可否を含めたお見積もりとなるため、製作が不可能な場合もございます。予めご了承ください。
・寸法が記載されているポンチ絵、2DCAD図などを所持している場合は 「2D図面加工品」 へお見積もりをご依頼ください。
・標準品で取り扱いのないサイズ変更や追加工をご希望の場合は図面の有無を問わず「カタログ規格外品」へお見積もりをご依頼ください。
※お見積もりご回答までに3～5営業日（土日・祝日含まず）をいただいております。
特注お見積もりおよびご注文を承っております。
製作可否を含めたお見積もりとなるため、製作が不可能な場合もございます。予めご了承ください。
・寸法が記載されているポンチ絵、2DCAD図などを所持している場合は 「2D図面加工品」 へお見積もりをご依頼ください。
・標準品で取り扱いのないサイズ変更や追加工をご希望の場合は図面の有無を問わず「カタログ規格外品」へお見積もりをご依頼ください。
※お見積もりご回答までに3～5営業日（土日・祝日含まず）をいただいております。
規格外品サービスによくある質問（FAQ)
※上記FAQにて問題・疑問点が解決しない場合は規格外品ページ右上にある 「お問合せフォーム」 より問い合わせください。
※上記FAQにて問題・疑問点が解決しない場合は規格外品ページ右上にある 「お問合せフォーム」 より問い合わせください。
アルミフレーム組立出荷サービスのご案内
お客さまの作成されたポンチ絵、CAD図を元に、ミスミが設計・組み立てし出荷いたします。
お客さまの作成されたポンチ絵、CAD図を元に、ミスミが設計・組み立てし出荷いたします。
アルミフレーム筐体設計ソフト 「MISUMI FRAMES」のご案内
お絵描き感覚で本格的な設計ができるアルミフレーム筐体設計ソフトです。
ナットやブラケットの自動配置、CAD連携、部品表作成や見積・発注など、設計から発注までの「ムダ」をなくします。
お絵描き感覚で本格的な設計ができるアルミフレーム筐体設計ソフトです。
ナットやブラケットの自動配置、CAD連携、部品表作成や見積・発注など、設計から発注までの「ムダ」をなくします。
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
材質違いで安価なNタイプ
|
|---|
- ( - ) | 1日目 |
- |
- ( - ) | 1日目 |
- |
- ( - ) | 1日目 |
- |
- ( - ) | 1日目 |
- |
- ( - ) | 1日目 |
|
- ( - ) | 1日目 |
|
- ( - ) | 1日目 |
|
- ( - ) | 1日目 |
- |
- ( - ) | 1日目 |
- |
4,322円 ( 4,754円 ) | 1日目 |
- |
3,178円 ( 3,496円 ) | 1日目 |
- |
4,320円 ( 4,752円 ) | 1日目 |
- |
4,531円 ( 4,984円 ) | 1日目 |
- |
966円 ( 1,063円 ) | 在庫品1日目当日出荷可能 |
- |
3,489円 ( 3,838円 ) | 1日目 |
|
4,334円 ( 4,767円 ) | 1日目 |
|
3,072円 ( 3,379円 ) | 1日目 |
|
4,487円 ( 4,936円 ) | 1日目 |
- |
5,464円 ( 6,010円 ) | 1日目 |
- |
詳細情報
基本情報
6シリーズの30mm角、1列溝アルミフレームです。
■6シリーズとは溝幅8mmのアルミフレームです。M6のボルトに適用します。
切断面・追加工部には表面処理がされていません。
ご注意
- WEBカタログの情報が最新となりますが、冊子のカタログをご希望の場合は、「アルミフレーム・安全柵総合カタログ」2024年3月発刊>>こちら よりご請求ください。
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
- 本製品のアルミフレームは屋内使用を前提としており、ミスミ製と他社製アルミフレームには互換性がないため、フレームおよび関連部品は同一メーカーでのご使用を推奨します。
- 標準品で指定できない仕様・寸法をご希望の場合は、カタログ規格外品サービス（>>こちら）より、製作可否含めたお見積もりをお願いします。
- 【配送に関するご注意】アルミフレームの土・日・祝日着指定や長重量物の配送については、別途チャーター料金が発生する場合や、着日指定のご希望に沿えない場合があります。あらかじめご了承ください。
納期・価格
価格表
L＝300mm未満の場合
長さに関わらず表中単価となります。
L＝300mm以上の場合
下記計算をし価格を算出します。
￥基準単価/m×指定全長＝販売単価
（1円単位は切り捨て）
■指定長フレーム
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
■固定長フレーム（有効長さ4000mm）
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
■固定長フレーム（有効長さ1000mm）
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
長さに関わらず表中単価となります。
L＝300mm以上の場合
下記計算をし価格を算出します。
￥基準単価/m×指定全長＝販売単価
（1円単位は切り捨て）
■指定長フレーム
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| タイプ | 型式 | L指定0.5mm単位 | ￥基準単価300mm未満 | ￥スライド単価300mm未満 | ￥基準単価/m300mm以上 | ￥スライド単価/m300mm以上 | ||
| 1～9本 | 10～49 | 50～160 | 1～9本 | 10～49 | 50～160 | |||
| HFS | HFS6－3030 | 50～4000 | 395 | 374 | 333 | 890 | 840 | 740 |
| HFS | HFSB6－3030 | 50～4000 | 320 | 304 | 270 | 1,100 | 1040 | 920 |
| HFS | CAF6－3030 | 50～4000 | 448 | 425 | 359 | 1,100 | 1040 | 880 |
| HFS | HFSY6－3030 | 50～4000 | 608 | 577 | 487 | 1,390 | 1,310 | 1,110 |
| HFSL | HFSL6－3030 | 50～4000 | 224 | 212 | 189 | 780 | 740 | 650 |
| HFSL | HFSLB6－3030 | 50～4000 | 320 | 304 | 270 | 1,080 | 1020 | 900 |
| EFS | EFS6－3030 | 50～4000 | 380 | 365 | 324 | 800 | 760 | 670 |
| EFS | EFSB6－3030 | 50～4000 | 309 | 293 | 261 | 1,090 | 1030 | 910 |
| GFS | GFS6－3030 | 50～4000 | 458 | 435 | 368 | 1,160 | 1,090 | 920 |
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| タイプ | 型式 | Lmm | ￥基準単価 | ￥スライド単価 |
| 1～9本 | 10～20 | |||
| HFS | KHFS6－3030 | 4000 | 3,180 | 2,840 |
| HFS | KHFSB6－3030 | 4000 | 3,950 | 3,520 |
| HFS | KCAF6－3030 | 4000 | 3,940 | 3,510 |
| HFS | KHFSY6－3030 | 4000 | 4,980 | 4,450 |
| HFSL | KHFSL6－3030 | 4000 | 2,800 | 2,490 |
| HFSL | KHFSLB6－3030 | 4000 | 4,090 | 3,460 |
| EFS | KEFS6－3030 | 4000 | 2,870 | 2,560 |
| EFS | KEFSB6－3030 | 4000 | 3,900 | 3,480 |
| GFS | KGFS6－3030 | 4000 | 4,130 | 3,680 |
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| タイプ | 型式 | Lmm | ￥基準単価 | ￥スライド単価 |
| 1～19本 | 20～120 | |||
| HFS | KHFS6－3030 | 1000 | 880 | 780 |
出荷日については、こちらをご覧ください。
納期
■固定長フレーム（KHFS6－3030－1000）
|
| |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
出荷日については、こちらをご覧ください。
商品担当おすすめ
ミスミ
６シリーズ（溝幅８ｍｍ） ３０・６０角アルミフレーム用ブラインドブラケット
六角穴付きボルトで締結するブラインドジョイントです。通常のブラケットを使うと周辺部品との干渉が発生してしまう場合は、ブラインドジョイントをおすすめします。
アルミフレーム 6シリーズ 正方形 30×30mm 1列溝 4面溝のレビュー
低評価レビュー
安全柵
1
1.02022/11/16
６シリーズ１列溝、長さ多数を170本程度購入。
タップ・ジョイント加工品のほとんどが脱脂されていない。
また切削屑もみら...もっと読む
ミスミからのコメント
この度はご迷惑をお掛けして申し訳ございませでした。再発しないよう改めて穴加工部は注意して清掃するように致します。今後、もし同様の商品がお手元に届くようなことがございましたら、至急代品をご用意いたしますので、お手数ですが弊社までご連絡お願い致します。
7人が参考にしています。
設備の改善、改造
5
5.02016/05/31
以前、設備の改造等はステンレスのアングルを溶接して組み立てていたが、この商品に変えてから
・3D CAD上で組み立てられ...もっと読む
12人が参考にしています。
安全柵
1
1.02022/11/16
６シリーズ１列溝、長さ多数を170本程度購入。
タップ・ジョイント加工品のほとんどが脱脂されていない。
また切削屑もみら...もっと読む
ミスミからのコメント
この度はご迷惑をお掛けして申し訳ございませでした。再発しないよう改めて穴加工部は注意して清掃するように致します。今後、もし同様の商品がお手元に届くようなことがございましたら、至急代品をご用意いたしますので、お手数ですが弊社までご連絡お願い致します。
7人が参考にしています。
パーテーション、置台等
5
5.02020/09/10
6シリーズは細くもなく太くもなく色々な物を製作するにあたって汎用性があります。
7人が参考にしています。
装置の躯体として利用
5
5.02016/03/04
選択寸法の自由度が高く、アクセサリーも豊富で安価。全サイズで3DCADデータが揃っているので設計効率も良い。できれば標準...もっと読む
7人が参考にしています。
成形機チャック板のフレームに使用
5
5.02017/04/11
チャック板に使用する為軽量化出来て助かる。
梱包がもっと簡易包装でも良いのでないでしょうか？
サイズ毎にダンボールで...もっと読む
5人が参考にしています。
よくあるご質問（FAQ）
Qアルミフレームに関する情報を詳しく知りたい。
A
アルミフレームに関するFAQはこちらにまとめてあります。
Qアルミフレームの耐熱温度は何度ですか。
A
耐熱温度は70℃までを推奨しています。
100℃以上が継続すると荷重による想定以上の曲がりが発生するため。
ただし、水蒸気洗浄のように一時的に高温になる場合は100℃まで可能です。
100℃以上が継続すると荷重による想定以上の曲がりが発生するため。
ただし、水蒸気洗浄のように一時的に高温になる場合は100℃まで可能です。
この商品を見た人は、こんな商品も見ています
最近見た商品
通常価格、通常出荷日が表示と異なる場合がございます
この商品に関連するミスミ ユニット事例その他の事例を探す
アルミフレームカテゴリの売れ筋ランキング
通常価格、通常出荷日が表示と異なる場合がございます
ミスミ
アルミフレーム 6シリーズ Nタイプ 正方形 30×30mm 1列溝 4面溝
4.5通常価格(税別)：2,361円～
通常出荷日:当日出荷可能1日目
ミスミ
アルミフレーム 6シリーズ 正方形 30×30mm 1列溝 4面溝
4.6通常価格(税別)：966円～
通常出荷日:当日出荷可能在庫品1日目～
ミスミ
アルミフレーム 8シリーズ 正方形 40×40mm 1列溝 4面溝
4.6通常価格(税別)：1,755円～
通常出荷日:当日出荷可能在庫品1日目～ミスミ
アルミフレーム 8シリーズ Nタイプ 正方形 40×40mm 1列溝 4面溝
0通常価格(税別)：4,317円～
通常出荷日:当日出荷可能1日目～
ミスミ
アルミフレーム 5シリーズ 正方形 20×20mm 1列溝 4面溝
4.7通常価格(税別)：549円～
通常出荷日:当日出荷可能在庫品1日目～ミスミ
アルミフレーム 5シリーズ Nタイプ 正方形 20×20mm 1列溝 4面溝
0通常価格(税別)：1,703円～
通常出荷日:当日出荷可能1日目
ミスミ
アルミフレーム 6シリーズ 長方形 30×60mm 2列溝 4面溝
4.6通常価格(税別)：1,667円～
通常出荷日:当日出荷可能在庫品1日目～ミスミ
アルミフレーム 6シリーズ Nタイプ 長方形 30×60mm 2列溝 4面溝
3通常価格(税別)：4,650円～
通常出荷日:当日出荷可能1日目
ミスミ
アルミフレーム 8シリーズ 長方形 40×80mm 2列溝 4面溝
4.7通常価格(税別)：3,543円～
通常出荷日:当日出荷可能在庫品1日目～
