ミスミ

MISUMI economy

【エコノミーシリーズ】 RoHS2（10物質）対応転造ボールねじ軸径φ20 リード5・10・20

通常単価(税別): -

税込単価: -

通常出荷日：8日目～99日目

【最短：7日目出荷～】7日目出荷商品多数ご用意！類似品比較ポイント：本商品は定格荷重・軸方向すきま・ナ...

詳細を確認

【モーションユニットのご案内】繰り返し位置決め精度±5μm・最高速度2m/sの高性能なリニアモータアクチュエータが、
ドライバセットで9万円台～、最短7日目出荷で発売中。詳しくはこちら
【WEB納期表示について】※短納期でお届け出来る商品が「お見積り」と表示されている場合がございます。型式を確定し「価格を確認」ボタンを押して頂くか、
WOSにてお見積り頂き正しい出荷日をご確認ください。
破損防止のため本商品の梱包は段ボール用ステープラーで封をしております。開梱時は工具等をご利用いただき、ステープラーの針でお怪我をなさいませんよう十分にご注意ください。
一部、ボールねじのナット仕様変更にともない規格変更しております。ナット全長がコンパクトになり性能は変わりません。
対象型番および新旧ナット寸法比較表・変更箇所は【こちら】をご確認ください。
当ページの価格表は24年3月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

詳細を確認

今見ている商品の標準品

ミスミ

転造ボールねじ STD. ナット/潤滑Uナット軸径Φ20 リード5・10・20

通常出荷日：3 日目～

よく一緒に見られています

ミスミ

【エコノミーシリーズ】 RoHS2対応転造ボールねじ軸径φ15 リード5・10・16・20

通常出荷日：8 日目～

未確定：候補が11型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

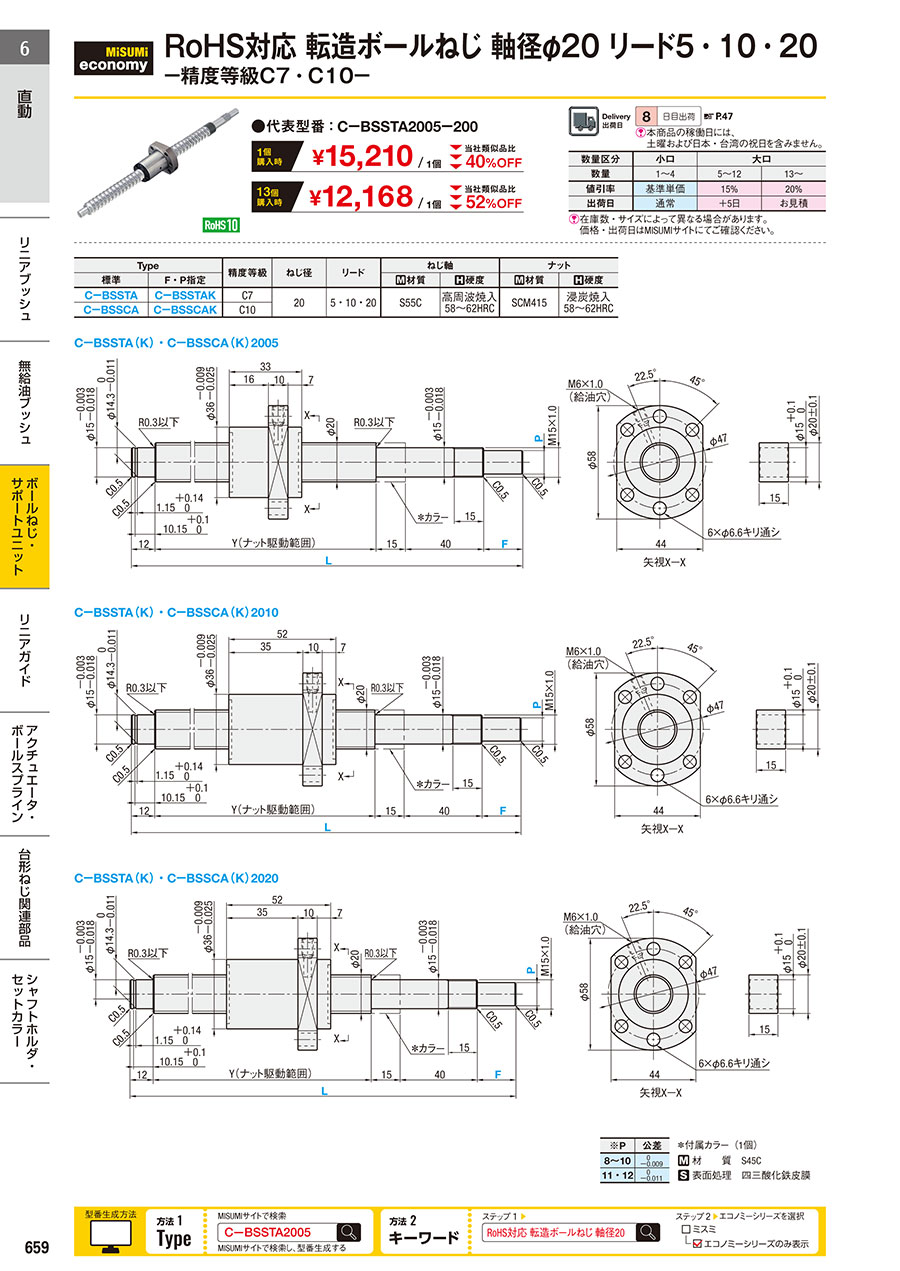

外形図・規格表
型番リスト
詳細情報

外形図・規格表

外形図

CーBSSTA（K）・CーBSSCA（K）2005（リード05）

矢視X－X

TOPに戻る

公差

8～10

-0.009

11・12

-0.011

＊付属カラー（1個）　M材質S45C　S表面処理　四三酸化鉄皮膜

CーBSSTA（K）・CーBSSCA（K）2010（リード10）

矢視X－X

公差

8～10

-0.009

11・12

-0.011

＊付属カラー（1個）　M材質S45C　S表面処理　四三酸化鉄皮膜

CーBSSTA（K）・CーBSSCA（K）2020（リード20）

矢視X－X

公差

8～10

-0.009

11・12

-0.011

＊付属カラー（1個）　M材質S45C　S表面処理　四三酸化鉄皮膜

Type		精度等級	ねじ径	リード	ねじ軸		ナット
標準	F・P指定				[ M ]材質	[ H ]硬度	[ M ]材質	[ H ]硬度
CーBSSTA	CーBSSTAK	C7	20	5・10・20	S55C	高周波焼入 58～62HRC	SCM415	浸炭焼入 58～62HRC
CーBSSCA	CーBSSCAK	C10

[ ! ]C-BSSTA（K）・C-BSSCA（K）は、当社類似品（C-BSSTH（K）・C-BSSCH（K））と比べてナット全長がコンパクトになりました。性能は変わりません。

規格表

注文例		型式	−	L	−	F	−	P
		C-BSSCA2005 C-BSSCAK2010	− −	500 1284	−	F21	−	P10

TOPに戻る

・下表の価格表は24年3月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

精度等級

型番

指定1mm単位

ボール
径

ボール
中心径

ねじ谷径

循環数

基本定格荷重

軸方向
すきま

ねじれ
方向

Type

ねじ軸
外径

リード

＊F

＊P

C(動)
kN

Co(静)
kN

CーBSSTA

200
〜
2000

L－87

3.175

21.08

(17.905)

3.8巻

4.3

10.3

0.10
以下

右

CーBSSTAK

20〜36

8〜12

L－(67＋F)

C10

CーBSSCA

L－87

CーBSSCAK

20〜36

8〜12

L－(67＋F)

CーBSSTA

250
〜
2000

L－87

7.4

15.9

CーBSSTAK

20〜36

8〜12

L－(67＋F)

C10

CーBSSCA

L－87

0.15
以下

CーBSSCAK

20〜36

8〜12

L－(67＋F)

CーBSSTA

L－87

20.75

(17.575)

1.8巻
1列

4.3

10.3

0.10
以下

CーBSSTAK

20〜36

8〜12

L－(67＋F)

C10

CーBSSCA

L－87

CーBSSCAK

20〜36

8〜12

L－(67＋F)

＊F・PはCーBSSTAK・CーBSSCAKのみ指定可能です。kgf＝N×0.101972
[ ! ]F≦P×3となります。　[ ! ]Y（ナット駆動範囲）＞（ナット全長）となります。
[ ! ]エコノミーシリーズはボールねじ単体及びナット単体での販売は行っておりません。
カタログ規格外品サービスでもお取り扱いはございません。
[ ! ]絞り込み条件にてご選択出来ない仕様は、規格外・特注とも受け付けることが出来かねます。
[ ! ]ねじ軸からナットを外された場合は保証対象外となります。納入時に外観不良やボール脱落などがございましたら、ねじ軸からナットを外さずご連絡ください。
[ ! ]ナットを取り外す必要があるときは専用の仮軸を使用してください。詳しくは>>こちらの「ボールねじの取り外しについて」をご参照ください。
[ ! ]専用の仮軸はボールねじご注文時に型番末尾に追加工コード「-TAS」を付記してご指定ください。
[ ! ]仮軸の単品販売は標準部品としてのお取り扱いがございません。
専用の仮軸の単品販売をご希望の場合は「カタログ規格外品サービス」にてお問い合わせください。

追加工

注文例		型式	−	L	−	F	−	P	−	（FC・KC…etc.）
		C-BSSCA2005	−	245					−	KC10

TOPに戻る

・下表の価格表は24年3月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

Alterations

Code

Spec.

￥/1 Code

Alterations

Code

Spec.

￥/1 Code

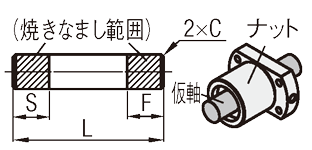

両軸端加工無

[ ! ]ナットは仮軸に着けて出荷します。

WNC

両軸端加工を行いません。
指定方法 WNC－S20－F80
[ ! ]焼きなまし指定＋25mmの範囲は
硬度低下の可能性があります。
[ ! ]S＋F≦L/2 [ ! ]L－(S＋F)≦Y＋50
[ ! ]焼き鈍し指定部＋25mmの振れは
規格より大きくなる可能性があります。

－300

固定側スパナ溝加工

SZC

固定側軸端にスパナ溝加工を行います。
指定方法 SZC
[ ! ]スパナ溝にナットがかかると
ボールが脱落します。

300

支持側軸端加工無

支持側の軸端加工は行いません。
指定方法 NC

－300

固定側軸端キー溝加工
キー溝詳細寸法>>P.706

固定側軸端にキー溝加工を行います。
KC＝指定1mm単位
指定方法 KC15
[ ! ]4≦KC≦P×3 KC≦F－1

600

ナット向き変更

	（支持側）（固定側）
	通常
	変更

RLC

ナットの向きを変更します。
指定方法 RLC

無料

固定側軸端キー溝加工

KLC

固定側軸端キー溝加工の位置指定ができます。
（キー溝寸法はKCと同じです。）
K,S＝指定1mm単位
指定方法 KLC－K7－S2
[ ! ]5≦K＋S≦P×3 K＋S≦F－1

600

支持側軸端止め輪溝加工無

RNC

支持側軸端の止め輪溝加工を行いません。
指定方法 RNC [ NG ]FCとの併用不可。

無料

固定側軸端平面取加工

固定側軸端に平面取加工を行います。
SC＝指定1mm単位
指定方法 SC7
[ ! ]5≦SC≦P×3 SC≦F－1

300

支持側加工変更

支持側の加工を変更します。
Q＝10・12・15より選択
G＝指定1mm単位
指定方法 GC－Q10－G20
[ ! ]5≦G≦Q×3 [ ! ]Y寸法は短くなります。
[ ! ]止め輪加工無 [ NG ]FCとの併用不可

600

固定側軸端平面取加工（2ヶ所）
SWC SGC

SWC
SGC

固定側軸端に平面取加工を2ヶ所行います。
SWC：90°の位置 SGC：120°の位置
指定1mm単位
指定方法 SWC10
[ ! ]5≦SWC・SGC≦P×3 SWC・SGC≦F－1

各300

支持側軸端長さ変更

支持側軸端長さを変更します。
FC＝指定1mm単位
指定方法 FC20
[ ! ]13≦FC≦30
[ ! ]Y寸法は短くなります。
[ NG ]GCとの併用不可

300

専用の仮軸を付属

TAS

各ボールねじに適合する専用の
仮軸を付属します。
ナットをねじ軸から外す場合は、専用
仮軸を必ずご使用ください。
[ ! ]仮軸の使用方法はこちらをご参照ください。

200

支持側軸端タップ加工

支持側軸端にタップ加工を行います。
MC＝指定1mm単位
指定方法 MC25

M	ℓ
M6×1.0	15

[ ! ]21≦MC≦30
[ ! ]Y寸法は短くなります。

600

■備考

[ ! ]リチウム石けんグリース（シェルアルバニアグリースS2）封入済みです。	＜ナットのオーバーラン禁止＞	＜ナットの取り外し禁止＞
[ ! ]ボールねじ精度は選定ガイド・ラインナップをご覧ください。
[ ! ]サポートユニット詳細は概要・ラインナップをご覧ください。
[ ! ]取扱注意：ナットをボールねじナット駆動範囲からオーバーランさせたり、ねじ軸から
抜いたりしないでください。ボールの脱落やボール循環部品の損傷などが発生します。 [ ! ]付属しているカラーは図面の「＊カラー」位置でお使いください。
サポートユニット付属のカラー１つを締付けナット側でお使いください。
[ ! ]ボールねじ軸及びナットを傾けると自重で落下することがありますのでご注意ください。

周辺部品

■周辺部品：下記のような部品と組み合わせてご使用いただけます。


サポートユニット（角型タイプ）	サポートユニット（丸型タイプ）
[ ! ]エコノミーシリーズボールねじに取付くナットブラケットのご用意はございません。

TOPに戻る

■サポートユニットとの組合せ

ボールねじ型式			推奨サポートユニット
Type	ねじ軸外径	リード	型式	形状	固定側	支持側
C-BSSCA C-BSSTA	20	05 10 25	C-BSW15	角型	○	なし
			C-BUN15		なし	○
			C-BSW15-SET		○	○
			C-BRW15	丸型	○	なし
			C-BUR15		なし	○
			C-BRW15-SET		○	○

[ ! ]固定側と支持側が1つの型式で発注できるSET型式がお勧めです。
SET型式でご発注されますと5%プライスダウンとなります。

[ ! ]サポートユニットは上記型式以外にも豊富なバリエーションを取り揃えております。（ラインナップ）

製品比較情報

TOPに戻る

種類	精度等級	ねじ軸外径	(1)(2)			(3)			(4)(5)			(6)			(7)
			振れ公差(最大)			振れ公差(最大)			直角度公差(最大)			直角度公差(最大)			直角度公差(最大)
			当社類似品	エコノミーシリーズ		当社類似品	エコノミーシリーズ		当社類似品	エコノミーシリーズ		当社類似品	エコノミーシリーズ		当社類似品	エコノミーシリーズ
			BSS□□	CーBSS(A)/ CーBSS□□	CーKBS・EーKBS/ CーTBS□・ EーTBS	BSS□□	CーBSS(A)/ CーBSS□□	CーKBS・EーKBS/ CーTBS□・ EーTBS	BSS□□	CーBSS(A)/ CーBSS□□	CーKBS・EーKBS/ CーTBS□・ EーTBS	BSS	CーBSS(A)	CーKBS EーKBS	BSS	CーBSS(A)	CーKBS EーKBS
研削	C5 ・ C5相当	6	−	−	0.010	−	−	0.010	−	−	0.005	−	−	0.010	−	−	0.010
		8	0.011	0.011	0.100	0.011	0.011	0.100	0.005	0.005	0.020 ※参考値	0.010	0.010	保証なし	0.012	0.012	保証なし
		10
		12
		15	0.012	0.012		0.012	0.012					0.011	0.011		0.015	0.015
		20
		25	0.013	0.013		0.013	0.013					0.013	0.013		0.019	0.019
転造	C7 ・ C7相当	6	−	−	0.014	−	−	0.014	−	−	0.007	−
		8	0.014	0.014	0.014	0.014	0.014	0.014	0.007	0.007	0.100
		10
		12
		15
		20
		25	0.020	0.020	0.020	0.020	0.020	0.020
		32							0.008	0.008
	C10	8	0.040	0.040	−	0.040	0.040	−	0.010	0.010	−	−
		10
		12
		15
		20
		25	0.060	0.060		0.060	0.060
		32

種類	精度等級	代表 Type	ねじ軸外径	(8)振れ公差(最大)
				ねじ軸全長
				～125	126～200	201～315	316～400	401～500	501～630	631～800	801～1000	1001～1250	1251～1600	1601～2000
研削	C5	CーBSS(A)	8	0.035	0.050	0.065	−	−	−	−	−	−	−	−
			10		0.040	0.055	0.065	0.080	0.090	−	−	−	−	−
			12
			15	−		0.045	0.055	0.060	0.075	0.090	0.120	0.150	0.190	−
			20
			25	−	−	0.040	0.045	0.050	0.060	0.070	0.085	0.100	0.130	−
	C5 相当	CーKBS EーKBS	6	0.075	0.075	−	−	−	−	−	−	−	−	−
			8	0.060	0.075	0.100	−	−	−	−	−	−	−	−
			10	0.055	0.065	0.080	−	−	−	−	−	−	−	−
			12	−			0.100	0.120	−	−	−	−	−	−
			15	−	0.060	0.070	0.080	0.095	0.110	0.140	0.170	−	−	−
			20	−								−	−	−
			25	−	−	0.060	0.070	0.080	0.090	0.100	0.130	−	−	−
転造	C7	CーBSST□	8	0.060	0.075	0.100	−	−	−	−	−	−	−	−
			10	0.055	0.065	0.080	0.100	0.120	0.150	−	−	−	−	−
			12
			15	−	0.060	0.070	0.080	0.095	0.110	0.140	0.170	0.210	0.270	−
			20
			25	−	−	0.060	0.070	0.080	0.090	0.100	0.130	0.150	0.190	−
			32
	C7 相当	CーTBS□ EーTBS	6	0.075	0.075	−	−	−	−	−	−	−	−	−
			8	0.100	0.140	0.210	0.270	−	−	−	−	−	−	−
			10	−	0.120	0.160	0.210	0.270	0.350	−	−	−	−	−
			12
			15	−	0.110	0.130	0.160	0.200	0.250	0.320	0.420	−	−	−
			20
			25	−	−	0.110	0.130	0.160	0.190	0.230	0.300	−	−	−
			32
	C10	CーBSSC□	8	0.100	0.140	0.210	(0.270)	−	−	−	−	−	−	−
			10	−	0.120	0.160	0.210	0.270	0.350	−	−	−	−	−
			12
			15	−	0.110	0.130	0.160	0.200	0.250	0.320	0.420	0.550	0.730	0.730
			20
			25	−	−	0.110	0.130	0.160	0.190	0.230	0.300	0.380	0.500	0.690
			32	−	−

■当社類似品とエコノミーシリーズの比較

		▼現在の商品ページはこちら
	当社類似品転造ボールねじ BSST2005	エコノミーシリーズ RoHS2（10物質）対応転造ボールねじ C-BSSTA2005	エコノミーシリーズ RoHS2（10物質）保証外転造ボールねじ C-TBSE2005
ねじ軸材質	S55C	S55C	S55C相当
ねじ軸硬度	56〜62HRC	58～62HRC	58～62HRC
ナット材質	SCM420	SCM415	SCM420相当
ナット表面処理	リン酸塩皮膜処理 ※取付面は処理なし	処理なし	処理なし
基本定格荷重動定格(kN)	6.2	4.3	4.3
基本定格荷重静定格(kN)	14.7	10.3	10.3
軸方向すきま	0.03以下	0.1以下	0.1以下
RoHS2（10物質）	対応	対応	保証外

[ ! ]商品によって取付寸法など各スペックが異なりますので、詳細は規格表にてご確認ください

型番リスト

表示件数

型番

C-BSSCA2005-[200-2000/1]

C-BSSCA2010-[250-2000/1]

C-BSSCA2020-[250-2000/1]

C-BSSCAK2005-[200-2000/1]-F[20-36/1]-P[8-12/1]

C-BSSCAK2010-[250-2000/1]-F[20-36/1]-P[8-12/1]

C-BSSCAK2020-[250-2000/1]-F[20-36/1]-P[8-12/1]

C-BSSTA2005-[200-2000/1]

C-BSSTA2010-[250-2000/1]

C-BSSTAK2005-[200-2000/1]-F[20-36/1]-P[8-12/1]

C-BSSTAK2010-[250-2000/1]-F[20-36/1]-P[8-12/1]

C-BSSTAK2020-[250-2000/1]-F[20-36/1]-P[8-12/1]

精度等級

リード

(mm)

循環数

(列×巻)

ねじ軸全長 L

(mm)

基本定格荷重動定格

(N)

基本定格荷重静定格

(N)

軸方向すきま

軸端長さ F

(mm)

軸端寸法（固定・指定）

軸径 P

(mm)

RoHS2（10物質）?

最小発注数量

C10	5	1×3.8	200 ～ 2000	4300	10300	[0.10以下] 0.10以下	-	固定	-	対応	1個
C10	10	1×3.8	250 ～ 2000	7400	15900	[0.2以下] 0.15以下	-	固定	-	対応	1個
C10	20	1×1.8	250 ～ 2000	4300	10300	[0.10以下] 0.10以下	-	固定	-	対応	1個
C10	5	1×3.8	200 ～ 2000	4300	10300	[0.10以下] 0.10以下	20 ～ 36	指定	8 ～ 12	対応	1個
C10	10	1×3.8	250 ～ 2000	7400	15900	[0.2以下] 0.15以下	20 ～ 36	指定	8 ～ 12	対応	1個
C10	20	1×1.8	250 ～ 2000	4300	10300	[0.10以下] 0.10以下	20 ～ 36	指定	8 ～ 12	対応	1個
C7	5	1×3.8	200 ～ 2000	4300	10300	[0.10以下] 0.10以下	-	固定	-	対応	1個
C7	10	1×3.8	250 ～ 2000	7400	15900	[0.10以下] 0.10以下	-	固定	-	対応	1個
C7	5	1×3.8	200 ～ 2000	4300	10300	[0.10以下] 0.10以下	20 ～ 36	指定	8 ～ 12	対応	1個
C7	10	1×3.8	250 ～ 2000	7400	15900	[0.10以下] 0.10以下	20 ～ 36	指定	8 ～ 12	対応	1個
C7	20	1×1.8	250 ～ 2000	4300	10300	[0.10以下] 0.10以下	20 ～ 36	指定	8 ～ 12	対応	1個

通常単価(税別) (税込単価)	通常出荷日	高品質の代替品

- ( - )	8日目〜	BSSZ2005
- ( - )	8日目〜	BSSZ2010
- ( - )	8日目〜	BSSZ2020
- ( - )	8日目〜	BSSZK2005
- ( - )	8日目〜	BSSZK2010
- ( - )	8日目〜	BSSZK2020
- ( - )	8日目〜	BSST2005
- ( - )	8日目〜	BSST2010
- ( - )	8日目〜	BSST2005
- ( - )	8日目〜	BSST2010
- ( - )	8日目〜	BSST2020

詳細情報

基本情報

基本情報

【最短：7日目出荷～】7日目出荷商品多数ご用意！
類似品比較ポイント：本商品は定格荷重・軸方向すきま・ナット寸法が類似品と異なります。※輸送便遅れにより最短納期が一部延長しております。
ミスミの低価格新ブランド【エコノミーシリーズ】順次商品拡大中！特集ページはこちら商品ラインナップ

ご注意

【モーションユニットのご案内】繰り返し位置決め精度±5μm・最高速度2m/sの高性能なリニアモータアクチュエータが、
ドライバセットで9万円台～、最短7日目出荷で発売中。詳しくはこちら
【WEB納期表示について】※短納期でお届け出来る商品が「お見積り」と表示されている場合がございます。型式を確定し「価格を確認」ボタンを押して頂くか、
WOSにてお見積り頂き正しい出荷日をご確認ください。
破損防止のため本商品の梱包は段ボール用ステープラーで封をしております。開梱時は工具等をご利用いただき、ステープラーの針でお怪我をなさいませんよう十分にご注意ください。
一部、ボールねじのナット仕様変更にともない規格変更しております。ナット全長がコンパクトになり性能は変わりません。
対象型番および新旧ナット寸法比較表・変更箇所は【こちら】をご確認ください。
当ページの価格表は24年3月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

技術情報

商品担当おすすめ

ミスミ
リニアモータアクチュエータ 6シリーズ標準タイプインクリメンタル・アブソリュート仕様
リニアモータ駆動を採用し、長ストロークでの高速搬送や繰り返し位置決め精度±5μmを実現。最大ストローク1360mm、最大可搬質量15kg、独立制御可能な4個のスライダを設置可能です。ドライバセットで99,200円～発売中。
ミスミ
リニアモータアクチュエータ 8シリーズ標準タイプインクリメンタル・アブソリュート仕様
ガイド・駆動部が一体型で部品点数が少なく、メンテナンスの手間を削減。最大ストローク1800mm、最大可搬質量20kg、最高2m/sの高速駆動で繰り返し位置決め精度±5μmを実現しました。ドライバセットで105,400円～発売中。
ミスミ
リニアモータアクチュエータ 10シリーズ標準タイプ重荷重インクリメンタル・アブソリュート仕様
標準タイプと同等サイズで1.5倍耐荷重が高く、重量物の搬送に最適。最大ストローク3720mm、最大可搬質量38kg、繰り返し位置決め精度±5μmの高性能で最短7日目出荷。ドライバセットで130,200円～発売中。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はマニュアルカタログをご覧ください。

【エコノミーシリーズ】 RoHS2（10物質）対応転造ボールねじ軸径φ20 リード5・10・20のレビュー

この商品のレビューはありません

この商品を見た人は、こんな商品も見ています

	今見ている商品【エコノミーシリーズ】 RoHS2（10物質）対応転造ボールねじ軸径φ20 リード5・10・20	【エコノミーシリーズ】 RoHS2対応転造ボールねじ軸径φ15 リード5・10・16・20	【エコノミーシリーズ】 RoHS2（10物質）対応精密ボールねじ軸径φ20 リード5・10・20	転造ボールねじ STD. ナット/潤滑Uナット軸径Φ20 リード5・10・20	精密ボールねじ　　軸径φ20　リード5・10・20	転造ボールねじコンパクトナット軸径Φ20 リード5・10
メーカー	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ
通常価格	-	-	-	-	-	-
通常出荷日	8日目〜	8日目〜	8日目〜	3日目〜	3日目〜	5日目〜
種類	転造	転造	精密	転造	精密	転造
セット品/単品	セット品	セット品	セット品	セット品	セット品	セット品
ねじ軸外径(mm)	20	15	20	20	20	20
フランジ形状	丸形2面取り	丸形2面取り	丸形2面取り	丸形2面取り	角形	丸形2面取り
軸端種類	標準軸端加工品	標準軸端加工品	標準軸端加工品	標準軸端加工品	標準軸端加工品	標準軸端加工品

この商品に関連するミスミユニット事例その他の事例を探す

ボールねじカテゴリの売れ筋ランキング

通常価格、通常出荷日が表示と異なる場合がございます

ボールねじに関連する通販・販売特集

技術サポート窓口

メカニカル部品技術窓口

商品の仕様・技術のお問い合わせ

Webお問い合わせフォーム

営業時間：9:00～18:00（土曜日・日曜日・祝日は除く）

※お問い合わせフォームは24時間受付しております。

見積もり・発注後最短当日出荷　新規会員登録で2D・3D CADデータを無料でダウンロード

無料で会員登録

閉じる

比較リスト

回答可能（特定物質なし）	関連する各国主要規制に対応しているため、輸出案件等でも安心してご利用いただけます REACH SVHCおよび中国RoHSで規定される物質は、含有が禁止されるものではないため、特定物質には該当せず、回答可能の選択肢に含まれます（報告義務が発生する可能性がございます）・以下の条件に、いずれも該当する商品です　 - chemSHERPA-AI形式での回答が可能　 - 特定物質（一般的な各国主要規制で禁止されている物質）を、閾値を超えて使用していない
回答不可（調査不可/特定物質あり）	各国主要規制に対応していない（または調査不可）のため、輸出案件等でのご利用は推奨いたしません・以下の条件のうち、いずれかに該当する商品です　 - chemSHERPA-AI形式での回答が不可　 - 特定物質（一般的な各国主要規制で禁止されている物質）を、閾値を超えて使用している
調査中	現在調査中です。調査完了まで今しばらくお待ちください・調査中のため、現時点ではchemSHERPA-AI形式での回答ができない商品です

絞り込み条件

chemSHERPA・RoHS

精度等級

リード(mm)

循環数(列×巻)

ねじ軸全長 L(mm)

軸方向すきま

軸端長さ F(mm)

軸端寸法（固定・指定）

軸径 P(mm)

タイプ

CAD

出荷日

【エコノミーシリーズ】 RoHS2（10物質）対応 転造ボールねじ 軸径φ20 リード5・10・20

外形図・規格表

外形図

規格表

追加工

周辺部品

型番リスト

詳細情報

基本情報

ご注意

商品担当おすすめ

この商品を見た人は、こんな商品も見ています

最近見た商品

この商品に関連するミスミ ユニット事例その他の事例を探す

ボールねじカテゴリの売れ筋ランキング

ボールねじに関連する通販・販売特集

技術サポート窓口

chemSHERPA

【エコノミーシリーズ】 RoHS2（10物質）対応転造ボールねじ軸径φ20 リード5・10・20

この商品に関連するミスミユニット事例その他の事例を探す
