【エコノミーシリーズ】 RoHS2（10物質）対応転造ボールねじ軸径φ12 リード4・5・10

通常単価(税別): -

税込単価: -

通常出荷日：8日目～99日目

【最短：7日目出荷～】7日目出荷商品多数ご用意！類似品比較ポイント：本商品は定格荷重・軸方向すきま・ナ...

詳細を確認

4.54.5

【モーションユニットのご案内】繰り返し位置決め精度±5μm・最高速度2m/sの高性能なリニアモータアクチュエータが、
ドライバセットで9万円台～、最短7日目出荷で発売中。詳しくはこちら
【WEB納期表示について】※短納期でお届け出来る商品が「お見積り」と表示されている場合がございます。型式を確定し「価格を確認」ボタンを押して頂くか、
WOSにてお見積り頂き正しい出荷日をご確認ください。
破損防止のため本商品の梱包は段ボール用ステープラーで封をしております。開梱時は工具等をご利用いただき、ステープラーの針でお怪我をなさいませんよう十分にご注意ください。
一部、ボールねじのナット仕様変更にともない規格変更しております。ナット全長がコンパクトになり性能は変わりません。
対象型番および新旧ナット寸法比較表・変更箇所は【こちら】をご確認ください。
当ページの価格表は24年3月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

詳細を確認

今見ている商品の標準品

ミスミ

転造ボールねじ STD. ナット軸径Φ12・14 リード4・5・10

通常出荷日：3 日目～

今見ている商品の標準品

ミスミ

転造ボールねじ　コンパクトナット　軸径φ12　リード4

通常出荷日：5 日目～

未確定：候補が12型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

外形図・規格表
型番リスト
詳細情報

外形図・規格表

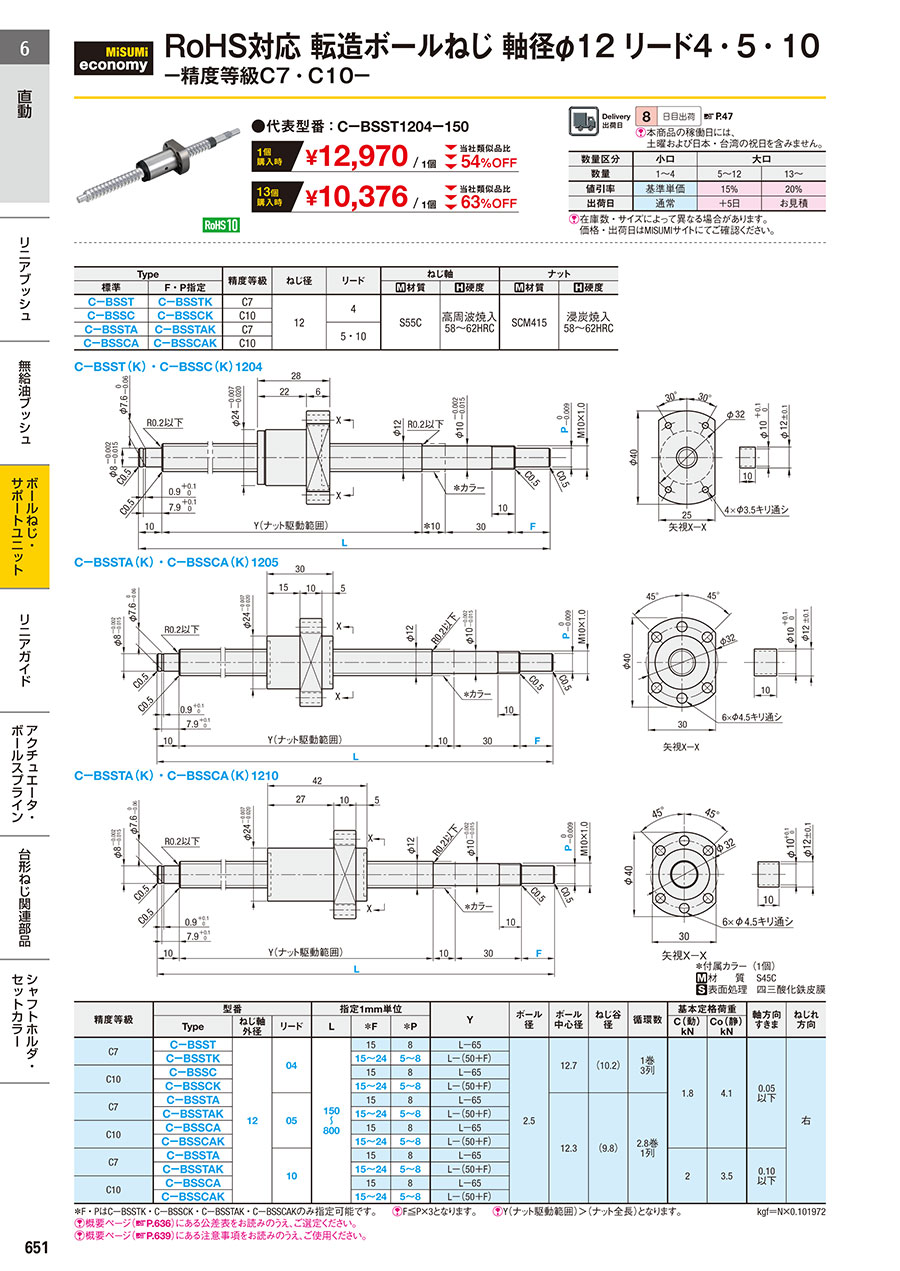

外形図

CーBSST（K）・CーBSSC（K）1204

【エコノミーシリーズ】台湾製転造ボールねじ軸径φ12 リード4・5・10:関連画像

矢視X-X

＊付属カラー（1個）　[ M ]材質　S45C　[ S ]表面処理　四三酸化鉄皮膜

CーBSSTA（K）・CーBSSCA（K）1205

矢視X-X

＊付属カラー（1個）　[ M ]材質　S45C　[ S ]表面処理　四三酸化鉄皮膜

CーBSSTA（K）・CーBSSCA（K）1210

矢視X-X

＊付属カラー（1個）　[ M ]材質　S45C　[ S ]表面処理　四三酸化鉄皮膜

Type		精度等級	ねじ径	リード	ねじ軸		ナット
標準	F・P指定				[ M ]材質	[ H ]硬度	[ M ]材質	[ H ]硬度
CーBSST	CーBSSTK	C7	12	4	S55C	高周波焼入 58～62HRC	SCM415	浸炭焼入 58～62HRC
CーBSSC	CーBSSCK	C10
CーBSSTA	CーBSSTAK	C7		5・10
CーBSSCA	CーBSSCAK	C10

[ ! ]C-BSSTA（K）・C-BSSCA（K）は、当社類似品（C-BSSTH（K）・C-BSSCH（K））と比べてナット全長がコンパクトになりました。性能は変わりません。

規格表

注文例		型式	−	L	−	F	−	P
		C-BSSCA1205 C-BSSCAK1205	− −	600 1284	−	F20	−	P8

・下表の価格表は24年3月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

精度等級

型番

指定1mm単位

ボール
径

ボール
中心径

ねじ谷
径

循環数

基本定格荷重

軸方向
すきま

ねじれ
方向

Type

ねじ軸
外径

リード

＊F

＊P

C(動)
kN

Co(静)
kN

CーBSST

150
〜
800

L－65

2.5

12.7

(10.2)

1巻
3列

1.8

4.1

0.05
以下

右

CーBSSTK

15〜24

5〜8

L－(50＋F)

C10

CーBSSC

L－65

CーBSSCK

15〜24

5〜8

L－(50＋F)

CーBSSTA

L－65

12.3

(9.8)

2.8巻
1列

CーBSSTAK

15〜24

5〜8

L－(50＋F)

C10

CーBSSCA

L－65

CーBSSCAK

15〜24

5〜8

L－(50＋F)

CーBSSTA

L－65

3.5

0.10
以下

CーBSSTAK

15〜24

5〜8

L－(50＋F)

C10

CーBSSCA

L－65

CーBSSCAK

15〜24

5〜8

L－(50＋F)

＊F・PはCーBSSTK・CーBSSCK・CーBSSTAK・CーBSSCAKのみ指定可能です。kgf＝N×0.101972
[ ! ]F≦P×3となります。　[ ! ]Y（ナット駆動範囲）＞（ナット全長）となります。
[ ! ]ボールねじとナットは組み合わせにより精度保証を行う商品のため、ボールねじ単体及びナット単体での販売は行っておりません。
[ ! ]絞り込み条件にてご選択出来ない仕様は、規格外・特注とも受け付けることが出来かねます。
[ ! ]ねじ軸からナットを外された場合は保証対象外となります。納入時に外観不良やボール脱落などがございましたら、ねじ軸からナットを外さずご連絡ください。
[ ! ]ナットを取り外す必要があるときは専用の仮軸を使用してください。詳しくは>>こちらの「ボールねじの取り外しについて」をご参照ください。
[ ! ]専用の仮軸はボールねじご注文時に型番末尾に追加工コード「-TAS」を付記してご指定ください。
[ ! ]専用の仮軸の単品販売をご希望の場合は「カタログ規格外品サービス」にてお問い合わせください。

追加工

注文例		型式	−	L	−	F	−	P	−	（FC・MC…etc.）
		C-BSSCA1205	−	270					−	SC7

・下表の価格表は24年3月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

Alterations

Code

Spec.

￥/1 Code

Alterations

Code

Spec.

￥/1 Code

両軸端加工無

[ ! ]ナットは仮軸に着けて出荷します。

WNC

両軸端加工を行いません。
指定方法 WNC－S20－F80
[ ! ]焼きなまし指定＋25mmの範囲は
硬度低下の可能性があります。
[ ! ]S＋F≦L/2 [ ! ]L－(S＋F)≦Y＋50
[ ! ]焼き鈍し指定部＋25mmの振れは
規格より大きくなる可能性があります。

－200

固定側スパナ溝加工

SZC

固定側軸端にスパナ溝加工を行います。
指定方法 SZC
[ ! ]スパナ溝にナットがかかると
ボールが脱落します。

300

支持側軸端加工無

支持側の軸端加工は行いません。
指定方法 NC

－200

固定側軸端キー溝加工
キー溝詳細寸法 >>P.706

固定側軸端にキー溝加工を行います。
[ NG ]P＝5適用不可。
KC＝指定1mm単位
指定方法 KC10
[ ! ]3≦KC≦P×3 KC≦F－1

600

ナット向き変更

	（支持側）（固定側）
	通常
	変更

RLC

ナットの向きを変更します。
指定方法 RLC

無料

固定側軸端キー溝加工

KLC

固定側軸端キー溝加工の位置指定ができます。
（キー溝寸法はKCと同じです。）
[ NG ]P＝5適用不可。
K,S＝指定1mm単位
指定方法 KLC－K5－S2
[ ! ]4≦K＋S≦P×3 K＋S≦F－1

600

支持側軸端止め輪溝加工無

RNC

支持側軸端の止め輪溝加工を行いません。
指定方法 RNC
[ NG ]FCとの併用不可。

無料

固定側軸端平面取加工

固定側軸端に平面取加工を行います。
SC＝指定1mm単位
指定方法 SC7
[ ! ]5≦SC≦P×3 SC≦F－1

300

支持側加工変更

支持側の加工を変更します。
Q＝6・8より選択　
G＝指定1mm単位
指定方法 GC－Q8－G20
[ ! ]5≦G≦Q×3 [ ! ]Y寸法は短くなります。
[ ! ]止め輪加工無 [ NG ]FCとの併用不可

400

固定側軸端平面取加工（2ヶ所）

SWC SGC

SWC
SGC

固定側軸端に平面取加工を2ヶ所行います。
SWC：90°の位置 SGC：120°の位置
指定1mm単位
指定方法 SWC7
[ ! ]5≦SWC・SGC≦P×3　SWC・SGC≦F－1

各300

支持側軸端長さ変更

支持側軸端長さを変更します。
FC＝指定1mm単位
指定方法 FC20
[ ! ]11≦FC≦20
[ ! ]Y寸法は短くなります。
[ NG ]GCとの併用不可

300

専用の仮軸を付属

TAS

各ボールねじに適合する専用の
仮軸を付属します。
ナットをねじ軸から外す場合は、専用
仮軸を必ずご使用ください。
[ ! ]仮軸の使用方法はP.707をご覧ください。

150

■備考

[ ! ]リチウム石けんグリース（シェルアルバニアグリースS2）封入済です。
[ ! ]ボールねじ精度は選定ガイド・ラインナップをご覧ください。
[ ! ]サポートユニット詳細は概要・ラインナップをご覧ください。
[ ! ]取扱注意：ナットをボールねじナット駆動範囲からオーバーラン
させたり、ねじ軸から抜いたりしないでください。
ボールの脱落やボール循環部品の損傷などが発生します。
[ ! ]付属しているカラーは図面の「＊カラー」位置でお使いください。
サポートユニット付属のカラー１つを締め付けナット側でお使いください。
[ ! ]ボールねじ軸及びナットを傾けると自重で落下することがありますので
ご注意ください。

＜ナットのオーバーラン禁止＞

＜ナットの取り外し禁止＞

■周辺部品：下記のような部品と組み合わせてご使用いただけます。


サポートユニット（角型低床タイプ）	サポートユニット（丸型タイプ）

[ ! ]C-VALUEボールねじに取付くナットブラケットのご用意はございません。

■サポートユニットとの組合せ

ボールねじ型式			推奨サポートユニット
Type	ねじ軸外径	リード	型式	形状	固定側	支持側
C-BSSC C-BSSCA C-BSSTH	12	04 05 10	C-BSW10S	角型	○	なし
			C-BUN10	角型	なし	○
			C-BSW10S-SET		○	○
			C-BRW10S	丸型	○	なし
			C-BUR10		なし	○
			C-BRW10S-SET		○	○

[ ! ]サポートユニットは上記型式以外にも豊富なバリエーションを取り揃えております。（ラインナップ）
