タイミングベルトコンベヤ【CVシリーズ】2列ヘッド駆動3溝フレーム Φ50

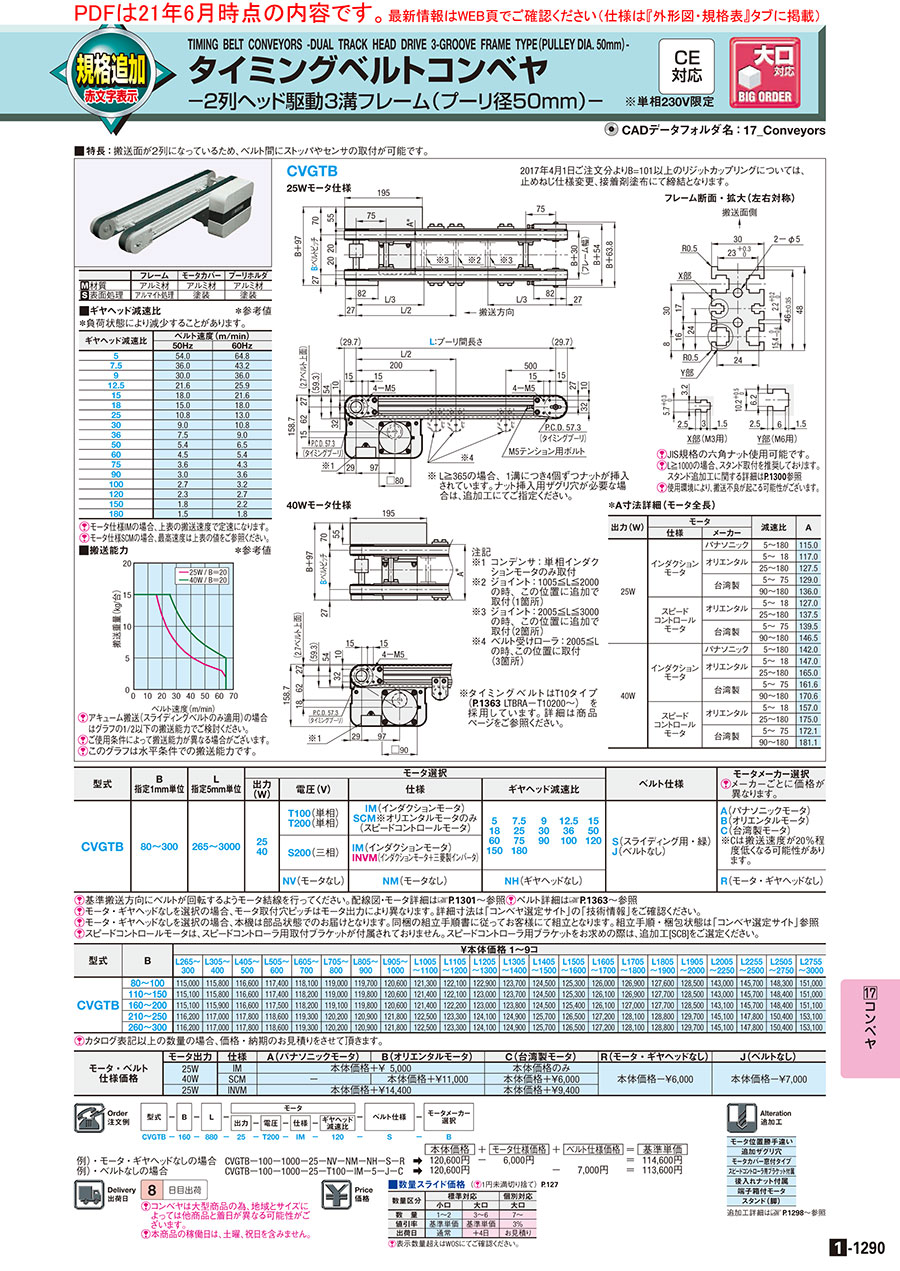

カタログ |P.1-1290

通常単価(税別): -

税込単価: -

通常出荷日：8日目～14日目

搬送面が2列になっているため、ベルト間にストッパやセンサの取付が可能です。【技術コンテンツ】ミスミはご...

詳細を確認

モータ仕様B(オリエンタルモーター製)は、現在、モータの納期が延びているため、コンベヤ出荷日を延長しております。
【販売終了情報】モータ仕様A(パナソニック製)は2023年6月28日に販売終了となりました。推奨代替品はモータ仕様B(オリエンタルモーター製)になります。
【販売終了情報】INV(インダクションモータ＋韓国製インバータ)仕様は2022年3月31日で販売終了となりました。推奨代替品はINVM(インダクションモータ＋三菱製インバータ)仕様になります。
当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

詳細を確認

よく一緒に見られています

ミスミ

タイミングベルトコンベヤ　【GVシリーズ】　２列ヘッド駆動２溝フレーム（プーリ径３０ｍｍ）

通常出荷日：8 日目～

よく一緒に見られています

ミスミ

タイミングベルトコンベヤ【CVシリーズ】2列中間駆動3溝フレーム Φ50

通常出荷日：10 日目～

未確定：候補が10型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

外形図・規格表
型番リスト
詳細情報
カタログ

外形図・規格表

商品情報

商品の特徴

> ラインナップ

選定方法

取付方法/使用例

技術情報

> 機体重量
> ワーク搬送速度
> 搬送能力表

メンテナンス

その他

> FAQ
> 特注案内

外形図

・メンテナンス部品を探すには、コンベヤ型番確定後、型番下に表示される「構成部品一覧」ボタンを押してください。詳しい手順は

こちらをご参照ください。

CVGTB
25Wモータ仕様

2017年4月1日ご注文分よりB=101以上のリジットカップリングについては、
止めねじ仕様変更、接着剤塗布にて締結となります。

※L≧365の場合、1溝につき最大4個ナットが挿入されています。
ナット挿入用ザグリ穴が必要な場合は、追加工にてご指定下さい。

フレーム断面・拡大（左右対称）

[ ! ]JIS規格の六角ナット使用可能です。

[ ! ]L≧1000の場合、スタンド取付を推奨
しております。スタンド追加工に関す
る詳細はこちら参照

[ ! ]使用環境により、搬送不良が起こる

可能性がございます。

40Wモータ仕様

注記
※1 コンデンサ：単相インダクション

モータのみ取付

※2 ジョイント：1005≦L≦2000の時、

この位置に追加で取付 (1箇所)

※3 ジョイント：2005≦L≦3000の時、

この位置に追加で取付 (2箇所)

※4 ベルト受けローラ: 2005≦Lの時、

この位置に取付 (3箇所)

※タイミングベルトは、T10タイプ

(こちらLTBRA-T10200~)を採用

しています。詳細は商品ページを

ご参照ください。

[ ! ]A＊は下記「＊A寸法詳細(モータ全長)」表をご参照ください。

■材質・表面処理

	フレーム	モータカバー	プーリホルダ
[ M ]材質	アルミ材	アルミ材	アルミ材
[ S ]表面処理	アルマイト処理	塗装	塗装

規格表

型式

−

モータ

−

ベルト仕様

−

モータメーカー選択

出力

−

電圧

−

仕様

−

ギヤヘッド
減速比

CVGTB

−

160

−

880

−

T200

−

120

−

CVGTB

−

160

−

880

−

（モータ・ギヤヘッドなし）

型式

B
指定1mm単位

L
指定5mm単位

モータ選択

ベルト仕様

モータメーカー選択
[ ! ]メーカーごとに価格が異なります。

出力(W)

電圧(V)

仕様

ギヤヘッド減速比

CVGTB

80〜300

265〜3000

25
40

T100(単相)
T200(単相)

IM(インダクションモータ)
SCM(スピードコントロールモータ)

5
18
60
150

7.5
25
75
180

9
30
90

12.5
36
100

15
50
120

S(スライディング用・緑)
J(ベルトなし)

B(オリエンタルモータ)
C(台湾製モータ)
※Cは搬送速度が20％程度低くなる可能性があります。

S200(三相)

IM(インダクションモータ)
INVM(インダクションモータ＋三菱製インバータ)

NV(モータなし)

NM(モータなし)

NH(ギヤヘッドなし)

R(モータ・ギヤヘッドなし)

[ ! ]基準搬送方向にベルトが回転するようモータ結線を行ってください。逆搬送での使用は動作保証外となります。予めご了承ください。
[ ! ]配線図・モータ詳細は（>>こちら）
[ ! ]モータ・ギヤヘッドなし／ベルトなしコンベヤの指定方法については>>こちらをご参照ください。
[ ! ]モータ・ギヤヘッドなしを選択の場合、モータ取付穴ピッチはモータ出力により異なります。
[ ! ]モータ・ギヤヘッドなしを選択の場合、本機は部品状態でのお届けとなります。同梱の組立手順書に従ってお客様にて組立となります。
[ ! ]ベルト長さ計算式：(2L+180) / 10　　　単位：歯数　小数点以下四捨五入（L＝プーリ間長さ）
[ ! ]平ベルト交換方法／蛇行調整方法については>>こちらをご参照ください。

■機体重量
（モータ出力25Wの場合）(kg)

	機長L(mm)
ベルト幅 B(mm)	500	750	1000	1500	2000	2500	3000
100	8	9.4	10.8	13.7	16.6	19.4	22.3
200	8.4	9.9	11.3	14.2	17	19.9	22.8
300	8.9	10.3	11.7	14.6	17.5	20.3	23.2

※表中の数値はあくまで目安となります。
ベルト種類、追加工などで変化する場合があります。

※モータ出力が40Wになる場合は、1.1kg加算ください。

■A寸法詳細（モータ全長）

出力(W)	モータ		減速比	A
	仕様	メーカ
25W	インダクションモータ	オリエンタルモーター	5〜18	117.0
			25〜180	127.5
		台湾製	5〜75	129.0
			90〜180	136.0
	スピードコントロールモータ	オリエンタルモーター	5〜18	127.0
			25〜180	137.5
		台湾製	5〜75	139.5
			90〜180	146.5
40W	インダクションモータ	オリエンタルモーター	12.5〜18	147.0
			25〜180	165.0
		台湾製	12.5〜75	164.6
			90〜180	173.6
	スピードコントロールモータ	オリエンタルモーター	12.5〜18	157.0
			25〜180	175.0
		台湾製	12.5〜75	175.1
			90〜180	184.1

■ベルト仕様

Type	種類	仕様	色調	材質			使用温度
				本体	心線	帆布
LTBRA	両面布張り	スライディング用	緑	アイアンラバー（R）（ポリウレタン）	高張力スチールコード	ナイロン帆布	0℃～80℃

[ ! ]ベルトの詳細は（>>こちら）
[ ! ]使用温度は参考値となります。
[ ! ]アイアンラバー（R）は帯電防止仕様です。
[ ! ]アイアンラバー（R）はNOK株式会社の商標登録です。
[ ! ]ベルトの耐薬品性は（>>こちら）

■摩擦係数比較表（参考値）

相手材	ベルトタイプ
	歯面・背面
	布張りタイプ
ステンレス	0.3
ポリアミド	0.2
超高分子量ポリエチレン	0.2

[ ! ]表中の数値は実測値の一例であり、規格値ではありません。

搬送能力算出

■ギヤヘッド減速比＊参考値
＊負荷状態により減少することがあります。

ギヤヘッド減速比	ベルト速度(m/min)
ギヤヘッド減速比	50Hz	60Hz
5	54.0	64.8
7.5	36.0	43.2
9	30.0	36.0
12.5	21.6	25.9
15	18.0	21.6
18	15.0	18.0
25	10.8	13.0
30	9.0	10.8
36	7.5	9.0
50	5.4	6.5
60	4.5	5.4
75	3.6	4.3
90	3.0	3.6
100	2.7	3.2
120	2.3	2.7
150	1.8	2.2
180	1.5	1.8

[ ! ]モータ仕様IMの場合上表の搬送速度で

定速になります。

[ ! ]モータ仕様SCMの場合、最高速度は

上表の値をご参照ください。

■搬送能力＊参考値

[ ! ]アキューム搬送 (スライディングベルトのみ適用)の場合は
グラフの1/2以下の搬送能力でご検討ください。

[ ! ]ご使用条件によって搬送能力が異なる場合がございます。

[ ! ]このグラフは水平条件での搬送能力です。

[ ! ]モータのW数、ギヤヘッド減速比の選び方、搬送能力表の見方などは>>こちらをご参照ください。
[ ! ]その他コンベヤの選定方法については>>こちらをご参照ください。

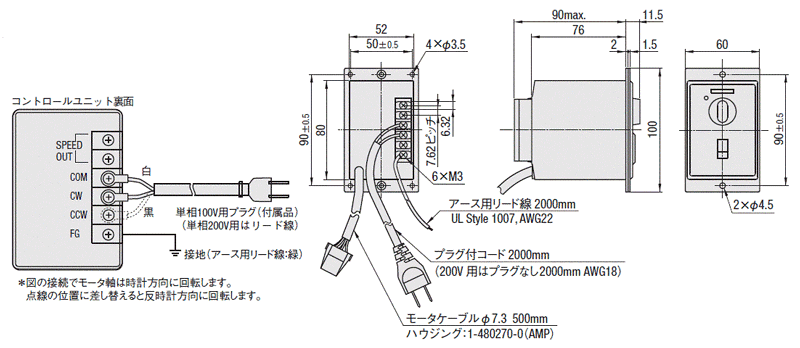

■オリエンタルモータスピードコントローラ外形図
25W/40W 共通

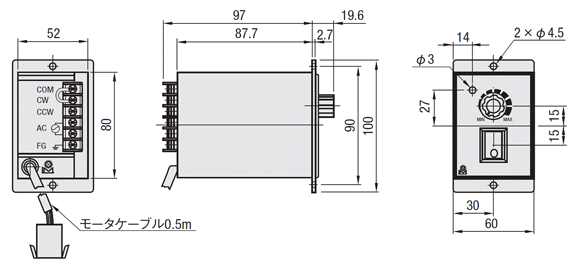

■台湾モータスピードコントローラ外形図
25W/40W 共通

[ ! ]モータケーブルは延長できません。

[ ! ]スピードコントロールモータには、スピードコントローラ用取付ブラケットは付属しておりません。スピードコントローラ用ブラケットをお求めの際は、追加工［SCB］をご選定ください。
[ ! ]スピードコントローラ用ブラケットを単品でご購入の場合は、型式［P1-JTEA-12049072］を「見積・注文」画面に直接ご入力頂きご購入ください。
[ ! ]スピードコントローラを外部から制御する入力端子はありません。

■スピードコントロールモータ型番

モータ			オリエンタルモータ		台湾製モータ
			モータユニット型番	ギヤヘッド型番　※□には減速比が入ります	モータユニット型番	ギヤヘッド型番　※□には減速比が入ります
出力	仕様	電圧

25W	スピードコントロールモータ	単相100V	US425-401	4GN□□S	PACMSV-UT80-W25-V100	PACMGXT80-□□
		単相200V	US425-402		PACMSV-UT80-W25-V200
		単相110V・115V	US425-401U2		PACMSVW-UT80-W25-V110
		単相220V・230V	US425-402E2		PACMSVW-UT80-W25-V220
40W	スピードコントロールモータ	単相100V	US540-401	5GN□□S	PACMSV-UT90-W40-V100	PACMGXT90-□□
		単相200V	US540-402		PACMSV-UT90-W40-V200
		単相110V・115V	US540-401U2		PACMSVW-UT90-W40-V110
		単相220V・230V	US540-402E2		PACMSVW-UT90-W40-V220
備考			[ ! ]スピードコントロールモータには次のものが含まれています。　　　モーター、スピードコントロールユニット、　スピードコントロール用取り付けねじ、取扱説明書		[ ! ]スピードコントロールモータには次のものが含まれています。　　モーター、スピードコントロールユニット [ NG ]スピードコントロールモータのモータケーブルは延長できません。

■オリエンタルモータ製スピードコントロールモータ用　延長用接続ケーブル（別売り）

モータ出力	延長用接続ケーブル型番
	長さ	単相100V、単相200V	単相110V、単相115V 単相220V、単相230V

25W 40W	1ｍ	CC-1	CC01SU05
	2ｍ	CC-2	CC02SU05
	3ｍ	CC-3	CC03SU05
	4ｍ	CC-4	CC04SU05
		・継ぎ足しできるケーブルの最大延長距離は4ｍです。	・継ぎ足しできるケーブルの最大延長距離は10ｍです。

[ ! ]台湾製スピードコントロールモータのモータケーブルは延長できません。

■インバータ仕様

仕様	INVM
メーカ	三菱電機株式会社
型式	FR-D720-0.1K
電源	三相200V

■コンベヤ　溝部適用ナット

挿入位置	Ｌ≧365以上の場合コンベヤ側面の溝に挿入済み（4個/1溝）追加ザグリ穴（FYA/FYB）選択時は追加挿入可能（別売）				後入れナット（別売）加工・分解無しで挿入可能
挿入位置	品名	型番	ねじの呼び	ピッチ	品名	型番	ねじの呼び	ピッチ
X部	JIS1種六角ナット	LBNR3	M3 （並目）	0.5	―
Y部	JIS1種六角ナット	LBNR6	M6 （並目）	1.0	コンベヤ用後入れナット（10個入り）	PACK-CHNT6-5	M5 （並目）	0.8
	―					PACK-CHNT6-4	M4 （並目）	0.7
	―					PACK-CHNT6-3	M3 （並目）	0.5

メンテナンス部品検索（構成部品一覧）

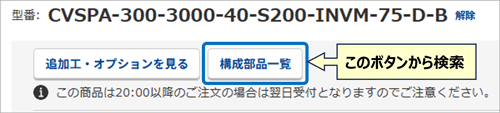

メンテナンス部品を探すには
①コンベヤ型番確定後、型番下に表示される「構成部品一覧」ボタンを押してください。

②構成部品一覧と展開図(立体分解図)が表示されます。
③展開図にて必要部品の展開図番号を確認し、構成部品一覧からお選び・ご購入いただけます。

[ ! ]「構成部品一覧」からご注文いただけない部品は、コンベヤ型番・展開図番号・数量を指定し、
カタログ規格外品サービスにてお見積り・お問い合わせください。
[ ! ]ミスミコンベヤのメンテナンス部品検索の方法は>>こちらでもご確認いただけます。

外形図へ戻る

カタログ規格外品サービスへのご案内
特注お見積もりおよびご注文を承っております。
製作可否を含めたお見積もりとなるため、製作が不可能な場合もございます。予めご了承ください。

ご利用サービスを選択ください。

・寸法が記載されているポンチ絵、2DCAD図などを所持している場合は「2D図面加工品(meviy 2D)」へお見積もりをご依頼ください。
・標準品で取り扱いのないサイズ変更や追加工をご希望の場合は図面の有無を問わず「カタログ規格外品」へお見積もりをご依頼ください。
※お見積もりご回答までに3～5営業日（土日・祝日含まず）をいただいております。
※どちらのサービスもご利用には会員登録・ログインが必要です。

規格外品サービスによくある質問
※上記FAQにて問題・疑問点が解決しない場合は規格外品ページ右上にある「お問合せフォーム」より問い合わせください。

コンベヤ構成部品

タイミングベルトコンベヤ　２列ヘッド駆動３溝フレーム　φ５０関連画像1_コンベア構成部品

タイミングベルトコンベヤ　２列ヘッド駆動３溝フレーム　φ５０関連画像2_コンベア構成部品

タイミングベルトコンベヤ　２列ヘッド駆動３溝フレーム　φ５０関連画像3_コンベア構成部品

タイミングベルトコンベヤ　２列ヘッド駆動３溝フレーム　φ５０関連画像4_コンベア構成部品

追加工

追加工内容

適用条件

指定例

￥/1Code

コード

モータ位置勝手違い

[ ! ]お客様でのモータ位置変更は動作保証外となります。予めご了承ください。

モータ位置が変更できます。
ヘッド駆動タイプのみ指定できます。
〈指定方法〉：MK

[ ! ]一部機種はMKを追加するこ
とにより、関連する部品も変
更されます。

CVGTB-100-1000-
25-T100-IM-25-
S-B-MK

6,000

FYA
FYB

追加ザグリ穴

ヘッド駆動

追加でナット挿入用のザグリ穴を手前と奥の
フレームに加工します。
〈指定方法〉：FYA300　FYA300-FYB600

対応コンベヤ	FYA・FYB
CVGTB	180≦FYA・FYB≦（L-65）

[ ! ]FYA・FYB=指定5mm単位
[ ! ]FYB-FYA≧15
[ ! ]指定範囲は左記表となります。
[ ! ]内側フレーム溝およびフレーム
ジョイント位置にザグリ穴は加工
されません。

CVGTB-100-1000-
25-T100-IM-25-
S-B-FYA500

1,200

モータカバー窓付きタイプ
ヘッド駆動

モーターカバー窓付きタイプに変更できます。
〈指定方法〉：CW

[ ! ]メンテナンス用に樹脂プレート
単品でも購入可能
詳細はこちら

CVGTB-100-1000-
25-T100-IM-
25-S-B-CW

3,000

追加工

追加工内容

適用条件

指定例

￥/1Code

コード

SCB

スピードコントローラ用ブラケット付属

＜スピードコントローラブラケット規格図＞
①スピードコントローラブラケット

スピードコントローラ用の取付
ブラケットを付属します。
〈指定方法〉：　SCB

[ ! ]ブラケット取付用ねじ2個付属
[ ! ]コントローラ取付用ねじ（M4x8）2本付属
[ ! ]コンベヤによっては、スペース上取り付かない
場合があります。
[ ! ]コンベヤ型式やモータ仕様によりブラケットの
形状が異なります。

CVGTB-100-1000-25-
T100-SCM-25-S-B-SCB

800

ANT□

後入れナット付属

ミスミコンベヤフレーム溝用の
後入れナットを付属します。
材質：SUS316相当・焼結
〈指定方法〉：ANT6-Q8-4

[ ! ]後入れナット詳細はこちら

Code	ナット数量Q	M	付属品（1本）	A	B	T
			セットスクリュー
ANT5	4 8 12	3	M4×5	4.9	7	4
（M5溝用）		4
ANT6		3	M4×6	5.9	8	4.5
（M6溝用）		4
		5

CVGTB-100-1000-25-
T100-SCM-25-S-B-
ANT6-Q8-4

カット数量	￥基準単価
Q	￥基準単価
4	300
8	500
12	700

TBM

端子箱付モータ

■オリエンタル仕様

インダクションモータを端子箱
付きのタイプに変更します。
〈指定方法〉：TBM

[ ! ]オリエンタルモーター仕様のみ選定可能。

CVGTB-100-1000-25-
T100-SCM-25-S-B-TBM

5,000

追加工

コンベヤ用スタンド追加

適用条件

指定例

コード

NA□

■コンベヤスタンドI型
ベルト幅≦140mm
（アジャスタボルトタイプ、スタンド□台＋補強材）

*1　D寸法対応表

B	30～80	90～140
D	200	280

[ ! ]Bはベルト幅

コンベヤにコンベヤ用スタンドを追加します。
〈指定方法〉：
NA1-H750-PN
WA3-H1200-P400

[ ! ]コンベヤ本体の溝サイズに合わせたボルト・ナットが付属します。
[ ! ]プーリ間機長L寸≧1000の場合、2本以上のスタンド取付を推奨
しております。
[ ! ]コンベヤ用スタンド1台に図面一点鎖線部が（□-1）台追加された
仕様です。
[ ! ]納期はコンベヤの標準納期と同一

		①ブラケット	②アルミフレーム	③アジャストボルト	④アルミフレーム
[ M ]材質	NA	SUS304	アルミ材	スチール	アルミ材
	WA	スチール
[ S ]表面処理	NA	2B	アルマイト処理	三価クロメート	アルマイト処理
	WA	三価クロメート
		⑤ブラケット	⑥受け板	⑦フットベース
[ M ]材質	NA	アルミ材	スチール	－
	WA			スチール
[ S ]表面処理	NA	アルマイト処理	三価クロメート	－
	WA			三価クロメート

■NA□・WA□取付寸法表

対応型式	C	X・Y
CVGTB・CVGTP	41	B+31

＊Bはベルト幅、Cは搬送面までの寸法
＊取付箇所は下溝を想定した寸法

Code	スタンド数	高さH	ピッチP
NA	1
WA	2	300～	300～
	3	1300	2000
	4

[ ! ]H寸、P寸10mm単位指定可能

[ ! ]□=1の場合、④アルミフレーム、
⑤ブラケットは付属しません。
[ ! ]□=1の場合自立しません。
[ ! ]□≧2の場合に④アルミフレームが
不要の場合は本追加工ではなく、
単品のCSTS、CSTWを
ご注文ください。
（こちら,およびこちら）
[ ! ]スタンドは部品を分割して発送
いたします。お客様にて
組立が必要です。

CVGTB-100-1000-25-T100-
SCM-25-S-B-NA1-H800-PN

WA□

■コンベヤスタンドH型
ベルト幅≧150mm
（アジャスタボルトタイプ、スタンド□台＋補強材）

CVGTB-200-1000-25-T100-
SCM-25-S-B-WA2-H800-P500

\/1Code

スタンド合計金額は（基準単価＋追加スタンド価格x（□-1）となります。

		〈基準単価〉	＋	〈追加スタンド価格)	=	〈スタンド合計金額〉
例）NA1-H800-PN	→	6,860円	＋	0円	=	6,860円
例）NA3-H1000-P900	→	7,470円	＋	10,260x(3-1)円	=	27,990円

コンベヤ用スタンドI型（NA□）

H	\基準単価	追加スタンド価格
H	\基準単価	PN	P300～590	P600～990	P1000～1590	P1600～2000
300～490	5,990	0	8,070	8,780	9,770	10,490
500～690	6,340	0	8,420	9,130	10,120	10,840
700～990	6,860	0	8,940	9,650	10,640	11,360
1000～1300	7,470	0	9,550	10,260	11,250	11,970

[ ! ]□=1の場合、PNをご指定ください。

コンベヤ用スタンドH型（WA□）

H	\基準単価	追加スタンド価格
H	\基準単価	PN	P300～590	P600～990	P1000～1590	P1600～2000
300～490	8,500	0	9,990	10,800	11,790	12,510
500～690	9,020	0	10,510	11,320	12,310	13,030
700～990	11,080	0	12,570	13,380	14,370	15,090
1000～1300	11,680	0	13,170	13,980	14,970	15,690

[ ! ]□=1の場合、PNをご指定ください。

価格表

・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

外形図へ戻る

型式	B	￥本体価格 1〜9コ
型式	B	L265〜300	L305〜400	L405〜500	L505〜600	L605〜700	L705〜800	L805〜900	L905〜1000	L1005〜1100	L1105〜1200	L1205〜1300	L1305〜1400	L1405〜1500	L1505〜1600	L1605〜1700	L1705〜1800	L1805〜1900	L1905〜2000	L2005～2250	L2255～2500	L2505～2750	L2755～3000
CVGTB	80〜100	120,750	121,590	122,430	123,270	124,010	124,950	125,690	126,630	127,370	128,210	129,050	129,890	130,730	131,570	132,300	133,250	133,980	134,930	150,150	152,990	155,720	158,550
	110〜150	120,860	121,590	122,430	123,270	124,110	124,950	125,790	126,630	127,470	128,210	129,150	129,890	130,730	131,570	132,410	133,250	134,090	134,930	150,150	152,990	155,820	158,550
	160〜200	120,860	121,700	122,430	123,380	124,110	125,060	125,790	126,630	127,470	128,310	129,150	129,990	130,730	131,670	132,410	133,350	134,090	134,930	150,260	152,990	155,820	158,660
	210〜250	122,010	122,850	123,690	124,530	125,270	126,210	126,950	127,890	128,630	129,470	130,310	131,150	131,990	132,830	133,560	134,510	135,240	136,190	152,360	155,190	157,920	160,760
	260〜300	122,010	122,850	123,690	124,530	125,270	126,210	126,950	127,890	128,630	129,470	130,310	131,150	131,990	132,830	133,560	134,510	135,240	136,190	152,360	155,190	157,920	160,760

[ ! ]カタログ表記以上の数量の場合、価格・納期のお見積りをさせて頂きます。

モータ・ベルト仕様価格	モータ出力	仕様	B(オリエンタルモーター)	C(台湾製モータ)	R(モータ・ギヤヘッドなし)	J(ベルトなし)
	25W 40W	IM	本体価格＋￥ 5,000	本体価格のみ	本体価格−￥6,000	本体価格−￥7,000
		SCM	本体価格＋￥11,000	本体価格＋￥ 6,000
		INVM	本体価格＋￥14,400	本体価格＋￥ 9,400

■数量スライド価格（[ ! ]1円未満切り捨て）こちら

数量区分	標準対応		個別対応
数量区分	小口	大口	大口
数量	1〜2	3～6	7〜
値引率	基準単価	基準単価	3％
出荷日	通常	＋4日	お見積り

[ ! ]表示数量超えはWOSにてご確認ください。

納期

日目出荷

[ ! ]コンベヤは大型商品の為、地域とサイズによっては他商品と着日が異なる可能性がございます。
[ ! ]本商品の稼働日は、土曜、祝日を含みません。
出荷日については、こちらをご覧ください。

注意事項

逆搬送は、推奨しておりません。
本製品は、防水仕様ではありません。

型番リスト

表示件数

型番

CVGTB-[80-300/1]-[265-3000/5]-[25,40]-NV-[IM,INVM,NM,SCM]-[5,7.5,9,12.5,15,18,25,30,36,50,60,75,90,100,120,150,180,NH]-[J,S]-[C,R]

CVGTB-[80-300/1]-[265-3000/5]-[25,40]-NV-[IM,INVM,NM,SCM]-[5,7.5,9,12.5,15,18,25,30,36,50,60,75,90,100,120,150,180,NH]-[J,S]-B

CVGTB-[80-300/1]-[265-3000/5]-[25,40]-S200-[IM,INVM,NM,SCM]-[5,7.5,9,12.5,15,18,25,30,36,50,60,75,90,100,120,150,180,NH]-[J,S]-[C,R]

CVGTB-[80-300/1]-[265-3000/5]-[25,40]-S200-[IM,INVM,NM,SCM]-[5,7.5,9,12.5,15,18,25,30,36,50,60,75,90,100,120,150,180,NH]-[J,S]-B

CVGTB-[80-300/1]-[265-3000/5]-[25,40]-SA[200,220,230]-[IM,INVM,NM,SCM]-[5,7.5,9,12.5,15,18,25,30,36,50,60,75,90,100,120,150,180,NH]-[J,S]-[C,R]

CVGTB-[80-300/1]-[265-3000/5]-[25,40]-SA[200,220,230]-[IM,INVM,NM,SCM]-[5,7.5,9,12.5,15,18,25,30,36,50,60,75,90,100,120,150,180,NH]-[J,S]-B

CVGTB-[80-300/1]-[265-3000/5]-[25,40]-T[100,200]-[IM,INVM,NM,SCM]-[5,7.5,9,12.5,15,18,25,30,36,50,60,75,90,100,120,150,180,NH]-[J,S]-[C,R]

CVGTB-[80-300/1]-[265-3000/5]-[25,40]-T[100,200]-[IM,INVM,NM,SCM]-[5,7.5,9,12.5,15,18,25,30,36,50,60,75,90,100,120,150,180,NH]-[J,S]-B

CVGTB-[80-300/1]-[265-3000/5]-[25,40]-TA[100,110,115,200,220,230]-[IM,INVM,NM,SCM]-[5,7.5,9,12.5,15,18,25,30,36,50,60,75,90,100,120,150,180,NH]-[J,S]-[C,R]

CVGTB-[80-300/1]-[265-3000/5]-[25,40]-TA[100,110,115,200,220,230]-[IM,INVM,NM,SCM]-[5,7.5,9,12.5,15,18,25,30,36,50,60,75,90,100,120,150,180,NH]-[J,S]-B

ベルト幅/ピッチ B

(mm)

プーリ間長さ L(mm)

モータ仕様

モータ出力

(W)

モータ電圧 T （単相） ※日本向け

(V)

モータ電圧 S （三相） ※日本向け

(V)

モータ電圧 TA （単相）※インターナショナル

(V)

モータ電圧 SA （三相）※インターナショナル

(V)

モータ電圧（モータなし）

モータメーカー選択

ギヤヘッド減速比

ベルト仕様

最小発注数量

80 ～ 300

265 ～ 3000

インダクションモータ [IM] / インダクションモータ+三菱製インバータ [INVM] / スピードコントロールモータ [SCM] / モータなし [NM]

25 ～ 40

モータなし [NV]

[C] 台湾製モータ / [R] モータ・ギヤヘッドなし

5 / 7.5 / 9 / 12.5 / 15 / 18 / 25 / 30 / 36 / 50 / 60 / 75 / 90 / 100 / 120 / 150 / 180 / ギヤヘッドなし [NH]

1ｽﾗｲﾃﾞｨﾝｸﾞ用・緑 [S] / 2.ﾍﾞﾙﾄなし [J]

1個

80 ～ 300

265 ～ 3000

インダクションモータ [IM] / インダクションモータ+三菱製インバータ [INVM] / スピードコントロールモータ [SCM] / モータなし [NM]

25 ～ 40

モータなし [NV]

[B] オリエンタルモーター

5 / 7.5 / 9 / 12.5 / 15 / 18 / 25 / 30 / 36 / 50 / 60 / 75 / 90 / 100 / 120 / 150 / 180 / ギヤヘッドなし [NH]

1ｽﾗｲﾃﾞｨﾝｸﾞ用・緑 [S] / 2.ﾍﾞﾙﾄなし [J]

1個

80 ～ 300

265 ～ 3000

インダクションモータ [IM] / インダクションモータ+三菱製インバータ [INVM] / スピードコントロールモータ [SCM] / モータなし [NM]

25 ～ 40

200

[C] 台湾製モータ / [R] モータ・ギヤヘッドなし

5 / 7.5 / 9 / 12.5 / 15 / 18 / 25 / 30 / 36 / 50 / 60 / 75 / 90 / 100 / 120 / 150 / 180 / ギヤヘッドなし [NH]

1ｽﾗｲﾃﾞｨﾝｸﾞ用・緑 [S] / 2.ﾍﾞﾙﾄなし [J]

1個

80 ～ 300

265 ～ 3000

インダクションモータ [IM] / インダクションモータ+三菱製インバータ [INVM] / スピードコントロールモータ [SCM] / モータなし [NM]

25 ～ 40

200

[B] オリエンタルモーター

5 / 7.5 / 9 / 12.5 / 15 / 18 / 25 / 30 / 36 / 50 / 60 / 75 / 90 / 100 / 120 / 150 / 180 / ギヤヘッドなし [NH]

1ｽﾗｲﾃﾞｨﾝｸﾞ用・緑 [S] / 2.ﾍﾞﾙﾄなし [J]

1個

80 ～ 300

265 ～ 3000

インダクションモータ [IM] / インダクションモータ+三菱製インバータ [INVM] / スピードコントロールモータ [SCM] / モータなし [NM]

25 ～ 40

200 ～ 230

[C] 台湾製モータ / [R] モータ・ギヤヘッドなし

5 / 7.5 / 9 / 12.5 / 15 / 18 / 25 / 30 / 36 / 50 / 60 / 75 / 90 / 100 / 120 / 150 / 180 / ギヤヘッドなし [NH]

1ｽﾗｲﾃﾞｨﾝｸﾞ用・緑 [S] / 2.ﾍﾞﾙﾄなし [J]

1個

80 ～ 300

265 ～ 3000

インダクションモータ [IM] / インダクションモータ+三菱製インバータ [INVM] / スピードコントロールモータ [SCM] / モータなし [NM]

25 ～ 40

200 ～ 230

[B] オリエンタルモーター

5 / 7.5 / 9 / 12.5 / 15 / 18 / 25 / 30 / 36 / 50 / 60 / 75 / 90 / 100 / 120 / 150 / 180 / ギヤヘッドなし [NH]

1ｽﾗｲﾃﾞｨﾝｸﾞ用・緑 [S] / 2.ﾍﾞﾙﾄなし [J]

1個

80 ～ 300

265 ～ 3000

インダクションモータ [IM] / インダクションモータ+三菱製インバータ [INVM] / スピードコントロールモータ [SCM] / モータなし [NM]

25 ～ 40

100 ～ 200

[C] 台湾製モータ / [R] モータ・ギヤヘッドなし

5 / 7.5 / 9 / 12.5 / 15 / 18 / 25 / 30 / 36 / 50 / 60 / 75 / 90 / 100 / 120 / 150 / 180 / ギヤヘッドなし [NH]

1ｽﾗｲﾃﾞｨﾝｸﾞ用・緑 [S] / 2.ﾍﾞﾙﾄなし [J]

1個

80 ～ 300

265 ～ 3000

インダクションモータ [IM] / インダクションモータ+三菱製インバータ [INVM] / スピードコントロールモータ [SCM] / モータなし [NM]

25 ～ 40

100 ～ 200

[B] オリエンタルモーター

5 / 7.5 / 9 / 12.5 / 15 / 18 / 25 / 30 / 36 / 50 / 60 / 75 / 90 / 100 / 120 / 150 / 180 / ギヤヘッドなし [NH]

1ｽﾗｲﾃﾞｨﾝｸﾞ用・緑 [S] / 2.ﾍﾞﾙﾄなし [J]

1個

80 ～ 300

265 ～ 3000

インダクションモータ [IM] / インダクションモータ+三菱製インバータ [INVM] / スピードコントロールモータ [SCM] / モータなし [NM]

25 ～ 40

100 ～ 230

[C] 台湾製モータ / [R] モータ・ギヤヘッドなし

5 / 7.5 / 9 / 12.5 / 15 / 18 / 25 / 30 / 36 / 50 / 60 / 75 / 90 / 100 / 120 / 150 / 180 / ギヤヘッドなし [NH]

1ｽﾗｲﾃﾞｨﾝｸﾞ用・緑 [S] / 2.ﾍﾞﾙﾄなし [J]

1個

80 ～ 300

265 ～ 3000

インダクションモータ [IM] / インダクションモータ+三菱製インバータ [INVM] / スピードコントロールモータ [SCM] / モータなし [NM]

25 ～ 40

100 ～ 230

[B] オリエンタルモーター

5 / 7.5 / 9 / 12.5 / 15 / 18 / 25 / 30 / 36 / 50 / 60 / 75 / 90 / 100 / 120 / 150 / 180 / ギヤヘッドなし [NH]

1ｽﾗｲﾃﾞｨﾝｸﾞ用・緑 [S] / 2.ﾍﾞﾙﾄなし [J]

1個

通常単価(税別) (税込単価)	通常出荷日

- ( - )	8日目
- ( - )	14日目
- ( - )	8日目
- ( - )	14日目
- ( - )	8日目
- ( - )	14日目
- ( - )	8日目
- ( - )	14日目
- ( - )	8日目
- ( - )	14日目

詳細情報

基本情報

基本情報

搬送面が2列になっているため、ベルト間にストッパやセンサの取付が可能です。

【技術コンテンツ】
ミスミはご選定のサポート、ご購入後のアフターフォローのサービスが充実！

コンベヤのメンテナンス品をお探しの方は、「構成部品一覧」から必要な部品を選択ください。

ご注意

モータ仕様B(オリエンタルモーター製)は、現在、モータの納期が延びているため、コンベヤ出荷日を延長しております。
【販売終了情報】モータ仕様A(パナソニック製)は2023年6月28日に販売終了となりました。推奨代替品はモータ仕様B(オリエンタルモーター製)になります。
【販売終了情報】INV(インダクションモータ＋韓国製インバータ)仕様は2022年3月31日で販売終了となりました。推奨代替品はINVM(インダクションモータ＋三菱製インバータ)仕様になります。
当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

技術情報

カタログ

カタログ (見開き版)

現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

商品担当おすすめ

ミスミ
平ベルトコンベヤ【SVシリーズ】ヘッド駆動2溝フレーム（プーリ径30mm）
軽量（～15kg）までの平ベルトコンベヤです。
ミスミ
平ベルトコンベヤ【SVシリーズ】中間駆動2溝フレーム Φ30
乗継搬送に適した中間駆動タイプです。
ミスミ
平ベルトコンベヤ【SVシリーズ】蛇行抑制桟付中間駆動2溝フレーム Φ30
蛇行抑制桟付きの平ベルトコンベヤです。乗継搬送に適した中間駆動タイプです。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

タイミングベルトコンベヤ【CVシリーズ】2列ヘッド駆動3溝フレーム Φ50のレビュー

この商品のレビューはありません

よくあるご質問（FAQ）

Qメンテナンス用部品を購入出来ますか？

「ミスミコンベヤ選定サイト」にて部材品を検索・ご購入頂けます。
https://jp.misumi-ec.com/maker/misumi/mech/product/cvs/

この商品を見た人は、こんな商品も見ています

	今見ている商品タイミングベルトコンベヤ【CVシリーズ】2列ヘッド駆動3溝フレーム Φ50	タイミングベルトコンベヤ【CVシリーズ】2列中間駆動3溝フレーム Φ50	タイミングベルトコンベヤ【CVシリーズ】2列ヘッド駆動2溝フレーム Φ30	タイミングベルトコンベヤ【CVシリーズ】2列中間駆動2溝フレーム Φ30	平ベルトコンベヤ【CVシリーズ】フルベルトタイプヘッド駆動3溝フレーム Φ50	ステンレスベルトコンベヤ【CVシリーズ】ヘッド駆動3溝フレーム Φ50
メーカー	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ
通常価格	-	-	-	-	-	-
通常出荷日	8日目〜	10日目〜	8日目〜	10日目〜	8日目〜	12日目〜
ベルト種類	タイミングベルト	タイミングベルト	タイミングベルト	タイミングベルト	平ベルト	ステンレスベルト
駆動位置	多列ヘッド駆動	多列中間駆動	多列ヘッド駆動	多列中間駆動	ヘッド駆動	ヘッド駆動
最大搬送重量(kg)	15	15	15	15	15	15
蛇行防止	蛇行防止クラウンプーリ	蛇行防止クラウンプーリ	蛇行防止クラウンプーリ	蛇行防止クラウンプーリ	蛇行防止クラウンプーリ	蛇行防止クラウンプーリ
モータ仕様	インダクションモータ	インダクションモータ	インダクションモータ	インダクションモータ	インダクションモータ	インダクションモータ

この商品に関連するミスミユニット事例その他の事例を探す

ベルトコンベヤ・プラチェーンコンベヤカテゴリの売れ筋ランキング

通常価格、通常出荷日が表示と異なる場合がございます

技術サポート窓口

メカニカル部品技術窓口

商品の仕様・技術のお問い合わせ

Webお問い合わせフォーム

営業時間：9:00～18:00（土曜日・日曜日・祝日は除く）

※お問い合わせフォームは24時間受付しております。

見積もり・発注後最短当日出荷　新規会員登録で2D・3D CADデータを無料でダウンロード

無料で会員登録

閉じる

比較リスト

回答可能（特定物質なし）	関連する各国主要規制に対応しているため、輸出案件等でも安心してご利用いただけます REACH SVHCおよび中国RoHSで規定される物質は、含有が禁止されるものではないため、特定物質には該当せず、回答可能の選択肢に含まれます（報告義務が発生する可能性がございます）・以下の条件に、いずれも該当する商品です　 - chemSHERPA-AI形式での回答が可能　 - 特定物質（一般的な各国主要規制で禁止されている物質）を、閾値を超えて使用していない
回答不可（調査不可/特定物質あり）	各国主要規制に対応していない（または調査不可）のため、輸出案件等でのご利用は推奨いたしません・以下の条件のうち、いずれかに該当する商品です　 - chemSHERPA-AI形式での回答が不可　 - 特定物質（一般的な各国主要規制で禁止されている物質）を、閾値を超えて使用している
調査中	現在調査中です。調査完了まで今しばらくお待ちください・調査中のため、現時点ではchemSHERPA-AI形式での回答ができない商品です

商品名	GVシリーズ 2列中間駆動2溝フレーム（プーリ径30mm）	GVシリーズ単列ヘッド駆動2溝フレーム（プーリ径30mm）	GVシリーズ単列中間駆動2溝フレーム（プーリ径30mm）	GVシリーズ/ACブラシレスモータ搭載 -ヘッド駆動2溝フレーム（プーリ径30mm）-	GVシリーズ/ACブラシレスモータ搭載 -2列中間駆動2溝フレーム（プーリ径30mm）-	GVシリーズ/ACブラシレスモータ搭載 -単列中間駆動2溝フレーム（プーリ径30mm）-
写真
駆動種類	多列中間駆動	ヘッド駆動	中間駆動	多列ヘッド駆動	多列中間駆動	中間駆動
最大搬送重量（kg）	15	10	10	15	15	10

絞り込み条件

chemSHERPA・RoHS

ベルト幅/ピッチ B(mm)

プーリ間長さ L(mm)

モータ仕様

モータ出力(W)

モータ電圧 T （単相） ※日本向け(V)

モータ電圧 S （三相） ※日本向け(V)

モータ電圧 TA （単相）※インターナショナル(V)

モータ電圧 SA （三相）※インターナショナル(V)

モータ電圧（モータなし）

モータメーカー選択

ギヤヘッド減速比

ベルト仕様

タイプ

CAD

出荷日

タイミングベルトコンベヤ 【CVシリーズ】2列ヘッド駆動3溝フレーム Φ50

外形図・規格表

商品情報

外形図

規格表

搬送能力算出

メンテナンス部品検索（構成部品一覧）

コンベヤ構成部品

追加工

価格表

納期

関連商品

関連ページリンク

注意事項

型番リスト

詳細情報

基本情報

ご注意

カタログ

商品担当おすすめ

よくあるご質問（FAQ）

この商品を見た人は、こんな商品も見ています

最近見た商品

この商品に関連するミスミ ユニット事例その他の事例を探す

ベルトコンベヤ・プラチェーンコンベヤカテゴリの売れ筋ランキング

技術サポート窓口

chemSHERPA

タイミングベルトコンベヤ【CVシリーズ】2列ヘッド駆動3溝フレーム Φ50

この商品に関連するミスミユニット事例その他の事例を探す
