高周波歯研ラックギア　L寸固定・指定タイプ（片端面加工品）

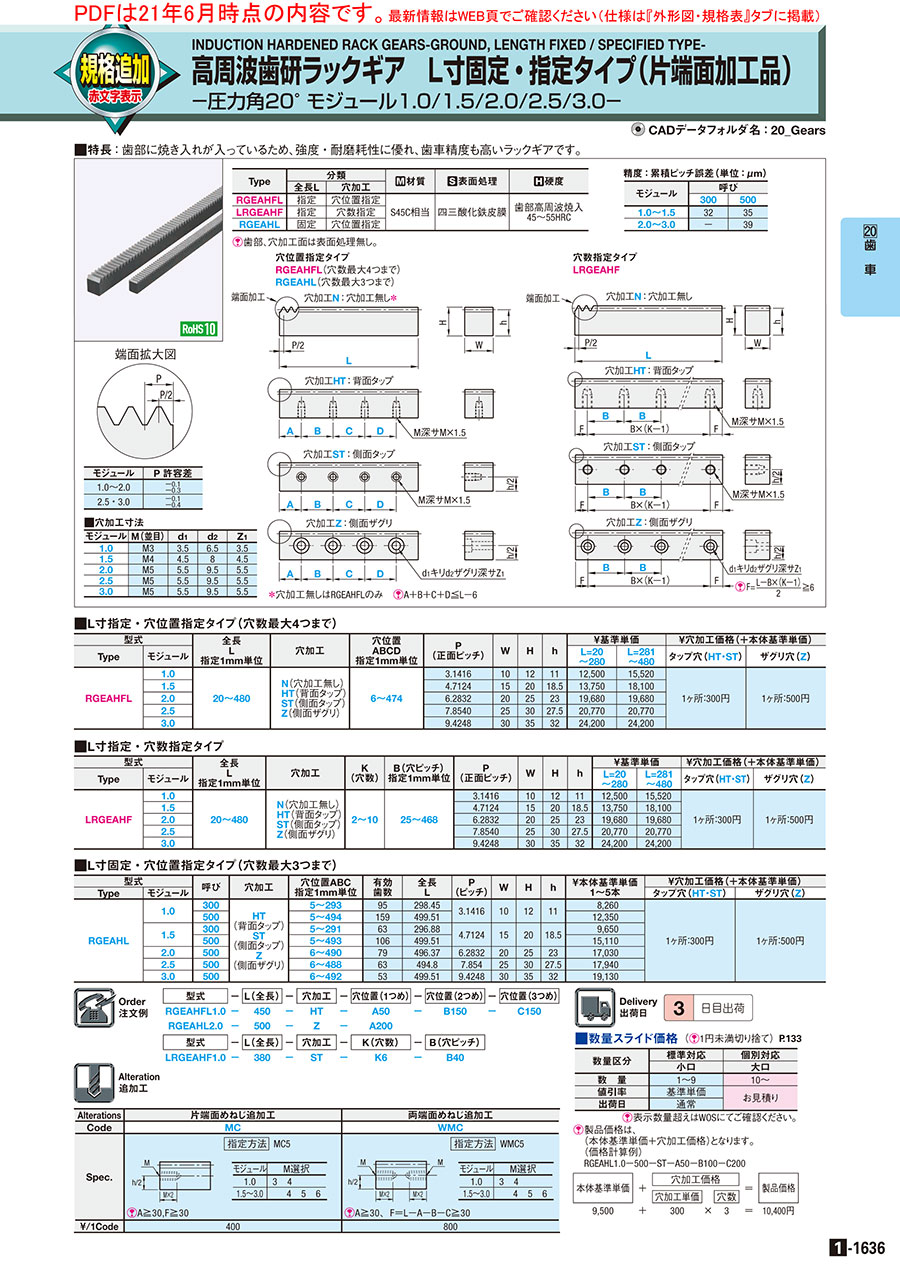

カタログ |P.1-1636

規格変更

0件のレビュー（商品レビューの投稿ができます）

通常単価(税別): -

税込単価: -

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

ラックギア　角ラック　高周波焼入れ　歯研タイプ圧力角20°

4.5

通常価格(税別)： 6,870円 (税込価格：7,557円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

ラックギア　Ｌ寸指定タイプ（片端面加工品）

3.9

通常出荷日：3 日目～

【特徴】取付穴位置を1mm指定可能です。歯部高周波焼入で歯面強度は通常品の約5...

詳細情報を確認する

環境対応
RoHS対応（10物質）
特性・用途
該当なし
形状
ラックギヤ
歯種
スタンダード
材質
S45C
詳細材質
S45C
表面処理
四三酸化鉄皮膜
熱処理
高周波
歯研
あり
材質証明書
対象外

ご注意

当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

未確定：候補が38型番あります。

外形図・規格表
型番リスト
詳細情報
カタログ

外形図・規格表

外形図

穴加工N：穴加工無し＊

穴加工N：穴加工無し

穴加工HT・A：背面タップ

穴加工HT：背面タップ

穴加工ST：側面タップ

穴加工Z：側面ザグリ

穴位置指定タイプ

穴数指定タイプ

RGEAHFL（穴数最大4つまで）

LRGEAHF

RGEAHL（穴数最大3つまで）

端面拡大図

モジュール	P 許容差
1.0～2.0	－0.1 －0.3
2.5・3.0	－0.1 －0.4

■穴加工寸法

モジュール	M（並目）	d₁	d₂	Z₁
1.0	M3	3.5	6.5	3.5
1.5	M4	4.5	8	4.5
2.0	M5	5.5	9.5	5.5
2.5	M5	5.5	9.5	5.5
3.0	M5	5.5	9.5	5.5

＊穴加工無しはRGEAHFLのみ
[ ! ]RGEAHLの背面タップAは背面タップHTの旧記号になります。
[ ! ]A＋B＋C＋D≦L-6

　[ ! ] F＝ L－B×(K－1)2 ≧6

Ｌ寸公差(mm)

W・高さ公差(mm)

累積ピッチ誤差(μm)

モジュール	公差
0.5～2.0	ー0.2～ー0.6
2.5～3.0	ー0.2～ー0.8

基準寸法区分(㎜)		公差
を超え	以下	公差
0	5	0～ー0.18
6	10	0～ー0.22
11	18	0～ー0.27
19	30	0～ー0.33
31	50	0～ー0.39

モジュール	呼び
モジュール	300	500
1.0～1.5	32	35
2.0～3.0	ー	39

Type	分類		[ M ]材質	[ S ]表面処理	[ H ]硬度
	全長L	穴加工
RGEAHFL	指定	穴位置指定	S45C相当	四三酸化鉄皮膜	歯部高周波焼入 45～55HRC
LRGEAHF	指定	穴数指定
RGEAHL	固定	穴位置指定

[ ! ]歯部、穴加工面は表面処理無し。
[ ! ]平面度(反り)の精度は0.2以下です。
[ ! ]表面処理：四三酸化鉄被膜の色の濃さには差が生じる場合がございます。

規格表

型式	−	L(全長)	−	穴加工	−	穴位置(1つめ)	−	穴位置(2つめ)	−	穴位置(3つめ)
RGEAHFL1.0	−	450	−	HT	−	A50	−	B150	−	C150
RGEAHL2.0	−	500	−	Z	−	A200

型式	−	L(全長)	−	穴加工	−	K(穴数)	−	B(穴ピッチ)
LRGEAHF1.0	−	380	−	ST	−	K6	−	B40

■L寸指定・穴位置指定タイプ（穴数最大4つまで）
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型式		全長 L 指定1mm単位	穴加工	穴位置 ABCD 指定1mm単位	P (正面ピッチ)	W	H	h	￥基準単価		￥穴加工価格(＋本体基準単価)
Type	モジュール	全長 L 指定1mm単位	穴加工	穴位置 ABCD 指定1mm単位	P (正面ピッチ)	W	H	h	L=20 ～280	L=281 ～480	タップ穴(HT・ST)	ザグリ穴(Z)
RGEAHFL	1.0	20～480	N(穴加工無し) HT(背面タップ) ST(側面タップ) Z(側面ザグリ)	6～474	3.1416	10	12	11	13,130	16,300	1ヶ所：300円	1ヶ所：500円
	1.5				4.7124	15	20	18.5	14,440	19,010
	2.0				6.2832	20	25	23	20,660	20,660
	2.5				7.8540	25	30	27.5	21,810	21,810
	3.0				9.4248	30	35	32	25,410	25,410

■L寸指定・穴数指定タイプ
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型式		全長 L 指定1mm単位	穴加工	K (穴数)	B(穴ピッチ) 指定1mm単位	P (正面ピッチ)	W	H	h	￥基準単価		￥穴加工価格(＋本体基準単価)
Type	モジュール									L=20 ～280	L=281 ～480	タップ穴(HT・ST)	ザグリ穴(Z)
LRGEAHF	1.0	20～480	N(穴加工無し) HT(背面タップ) ST(側面タップ) Z(側面ザグリ)	2～10	25～468	3.1416	10	12	11	13,130	16,300	1ヶ所：300円	1ヶ所：500円
	1.5					4.7124	15	20	18.5	14,440	19,010
	2.0					6.2832	20	25	23	20,660	20,660
	2.5					7.8540	25	30	27.5	21,810	21,810
	3.0					9.4248	30	35	32	25,410	25,410

■L寸固定・穴位置指定タイプ（穴数最大3つまで）
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型式		呼び	穴加工	穴位置ABC 指定1mm単位	有効歯数	全長 L	P (ピッチ)	W	H	h	￥本体基準単価 1～5本	￥穴加工価格(＋本体基準単価)
Type	モジュール											タップ穴(HT・A・ST)	ザグリ穴(Z)
RGEAHL	1.0	300	HT・A (背面タップ) ST (側面タップ) Z (側面ザグリ)	5～293	95	298.45	3.1416	10	12	11	8,670	1ヶ所：300円	1ヶ所：500円
		500		5～494	159	499.51					12,970
	1.5	300		5～291	63	296.88	4.7124	15	20	18.5	10,130
		500		5～493	106	499.51					15,870
	2.0	500		6～490	79	496.37	6.2832	20	25	23	17,880
	2.5	500		6～488	63	494.8	7.854	25	30	27.5	18,840
	3.0	500		6～492	53	499.51	9.4248	30	35	32	20,090

追加工

・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

Alterations

片端面めねじ追加工

両端面めねじ追加工

Code

WMC

Spec.

指定方法 MC5

指定方法 WMC5

モジュール	M選択
1.0	3	4
1.5～3.0		4	5	6

モジュール	M選択
1.0	3	4
1.5～3.0		4	5	6

[ ! ]A≧30,F≧30

[ ! ]A≧30、F＝L－A－B－C≧30

￥/1Code

400

800

型番リスト

表示件数

型番

LRGEAHF1.0-[20-480/1]-[HT,N,ST,Z]

LRGEAHF1.5-[20-480/1]-[HT,N,ST,Z]

LRGEAHF2.0-[20-480/1]-[HT,N,ST,Z]

LRGEAHF2.5-[20-480/1]-[HT,N,ST,Z]

LRGEAHF3.0-[20-480/1]-[HT,N,ST,Z]

RGEAHFL1.0-[20-480/1]-[HT,N,ST,Z]

RGEAHFL1.5-[20-480/1]-[HT,N,ST,Z]

RGEAHFL2.0-[20-480/1]-[HT,N,ST,Z]

RGEAHFL2.5-[20-480/1]-[HT,N,ST,Z]

RGEAHFL3.0-[20-480/1]-[HT,N,ST,Z]

RGEAHL1.0-300-A-A[5-293/1]

RGEAHL1.0-300-HT-A[5-293/1]

RGEAHL1.0-300-ST-A[5-293/1]

RGEAHL1.0-300-Z-A[5-293/1]

RGEAHL1.0-500-A-A[5-494/1]

RGEAHL1.0-500-HT-A[5-494/1]

RGEAHL1.0-500-ST-A[5-494/1]

RGEAHL1.0-500-Z-A[5-494/1]

RGEAHL1.5-300-A-A[5-291/1]

RGEAHL1.5-300-HT-A[5-291/1]

RGEAHL1.5-300-ST-A[5-291/1]

RGEAHL1.5-300-Z-A[5-291/1]

RGEAHL1.5-500-A-A[5-493/1]

RGEAHL1.5-500-HT-A[5-493/1]

RGEAHL1.5-500-ST-A[5-493/1]

RGEAHL1.5-500-Z-A[5-493/1]

RGEAHL2.0-500-A-A[5-490/1]

RGEAHL2.0-500-HT-A[5-490/1]

RGEAHL2.0-500-ST-A[5-490/1]

RGEAHL2.0-500-Z-A[5-490/1]

RGEAHL2.5-500-A-A[5-488/1]

RGEAHL2.5-500-HT-A[5-488/1]

RGEAHL2.5-500-ST-A[5-488/1]

RGEAHL2.5-500-Z-A[5-488/1]

RGEAHL3.0-500-A-A[5-492/1]

RGEAHL3.0-500-HT-A[5-492/1]

RGEAHL3.0-500-ST-A[5-492/1]

RGEAHL3.0-500-Z-A[5-492/1]

モジュール

長さ(呼び)

歯幅 W(またはD)

(mm)

ラック高さ

(mm)

穴加工

穴位置 [A]

(mm)

RoHS?

最小発注数量

1	20 ～ 480	10	12	HT(背面タップ) / N(穴加工無し) / ST(側面タップ) / Z(側面ザグリ)	-	10	1個
1.5	20 ～ 480	15	20	HT(背面タップ) / N(穴加工無し) / ST(側面タップ) / Z(側面ザグリ)	-	10	1個
2	20 ～ 480	20	25	HT(背面タップ) / N(穴加工無し) / ST(側面タップ) / Z(側面ザグリ)	-	10	1個
2.5	20 ～ 480	25	30	HT(背面タップ) / N(穴加工無し) / ST(側面タップ) / Z(側面ザグリ)	-	10	1個
3	20 ～ 480	30	35	HT(背面タップ) / N(穴加工無し) / ST(側面タップ) / Z(側面ザグリ)	-	10	1個
1	20 ～ 480	10	12	HT(背面タップ) / N(穴加工無し) / ST(側面タップ) / Z(側面ザグリ)	-	10	1個
1.5	20 ～ 480	15	20	HT(背面タップ) / N(穴加工無し) / ST(側面タップ) / Z(側面ザグリ)	-	10	1個
2	20 ～ 480	20	25	HT(背面タップ) / N(穴加工無し) / ST(側面タップ) / Z(側面ザグリ)	-	10	1個
2.5	20 ～ 480	25	30	HT(背面タップ) / N(穴加工無し) / ST(側面タップ) / Z(側面ザグリ)	-	10	1個
3	20 ～ 480	30	35	HT(背面タップ) / N(穴加工無し) / ST(側面タップ) / Z(側面ザグリ)	-	10	1個
1	300	10	12	A(背面タップ)	5 ～ 293	10	1個
1	300	10	12	HT(背面タップ)	5 ～ 293	10	1個
1	300	10	12	ST(側面タップ)	5 ～ 293	10	1個
1	300	10	12	Z(側面ザグリ)	5 ～ 293	10	1個
1	500	10	12	A(背面タップ)	5 ～ 494	10	1個
1	500	10	12	HT(背面タップ)	5 ～ 494	10	1個
1	500	10	12	ST(側面タップ)	5 ～ 494	10	1個
1	500	10	12	Z(側面ザグリ)	5 ～ 494	10	1個
1.5	300	15	20	A(背面タップ)	5 ～ 291	10	1個
1.5	300	15	20	HT(背面タップ)	5 ～ 291	10	1個
1.5	300	15	20	ST(側面タップ)	5 ～ 291	10	1個
1.5	300	15	20	Z(側面ザグリ)	5 ～ 291	10	1個
1.5	500	15	20	A(背面タップ)	5 ～ 493	10	1個
1.5	500	15	20	HT(背面タップ)	5 ～ 493	10	1個
1.5	500	15	20	ST(側面タップ)	5 ～ 493	10	1個
1.5	500	15	20	Z(側面ザグリ)	5 ～ 493	10	1個
2	500	20	25	A(背面タップ)	5 ～ 490	10	1個
2	500	20	25	HT(背面タップ)	5 ～ 490	10	1個
2	500	20	25	ST(側面タップ)	5 ～ 490	10	1個
2	500	20	25	Z(側面ザグリ)	5 ～ 490	10	1個
2.5	500	25	30	A(背面タップ)	5 ～ 488	10	1個
2.5	500	25	30	HT(背面タップ)	5 ～ 488	10	1個
2.5	500	25	30	ST(側面タップ)	5 ～ 488	10	1個
2.5	500	25	30	Z(側面ザグリ)	5 ～ 488	10	1個
3	500	30	35	A(背面タップ)	5 ～ 492	10	1個
3	500	30	35	HT(背面タップ)	5 ～ 492	10	1個
3	500	30	35	ST(側面タップ)	5 ～ 492	10	1個
3	500	30	35	Z(側面ザグリ)	5 ～ 492	10	1個

通常単価(税別) (税込単価)	通常出荷日

- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目

基本情報

【特徴】
取付穴位置を1mm指定可能です。
歯部高周波焼入で歯面強度は通常品の約5倍！さらに歯部研磨加工で、精度・耐摩耗性に優れたラックギアを実現しました。
背面タップ穴加工、側面タップ穴加工、側面ザグリ穴加工を自由に選べます。

ご注意

当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

技術情報

納期・価格

価格表

[ ! ]製品価格は、
（本体基準単価＋穴加工価格）となります。
（価格計算例）
RGEAHL1.0－500－ST－A50－B100－C200

本体基準単価	＋	穴加工価格			＝	製品価格

		穴加工単価		穴数
12,970	＋	300	×	3	＝	13,870円

■数量スライド価格（[ ! ]1円未満切り捨て）こちら

数量区分	標準対応	個別対応
数量区分	小口	大口
数　量	1～9	10～
値引率	基準単価	お見積り
出荷日	通常	お見積り

[ ! ]表示数量超えはWOSにてご確認ください。

納期

日目出荷

出荷日については、こちらをご覧ください。

概要・仕様

使用例

カタログ

商品TOP

カタログ (見開き版)

現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
