ラックギア L寸指定タイプ（片端面加工品）
- 通常単価(税別)
- -
- 税込単価
- -
通常出荷日：3日目～32日目
特長L寸指定タイプは穴位置指定タイプと穴数指定タイプ2種類あります。2種類とも長さを1mm指定可能です...
詳細を確認- 洗浄品はこちらからご選定いただけます。
- 標準品で指定できない仕様・寸法をご希望の場合は、カタログ規格外品サービスにて製作可否を含めたお見積もりをお願いします。
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
未確定：候補が180型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)

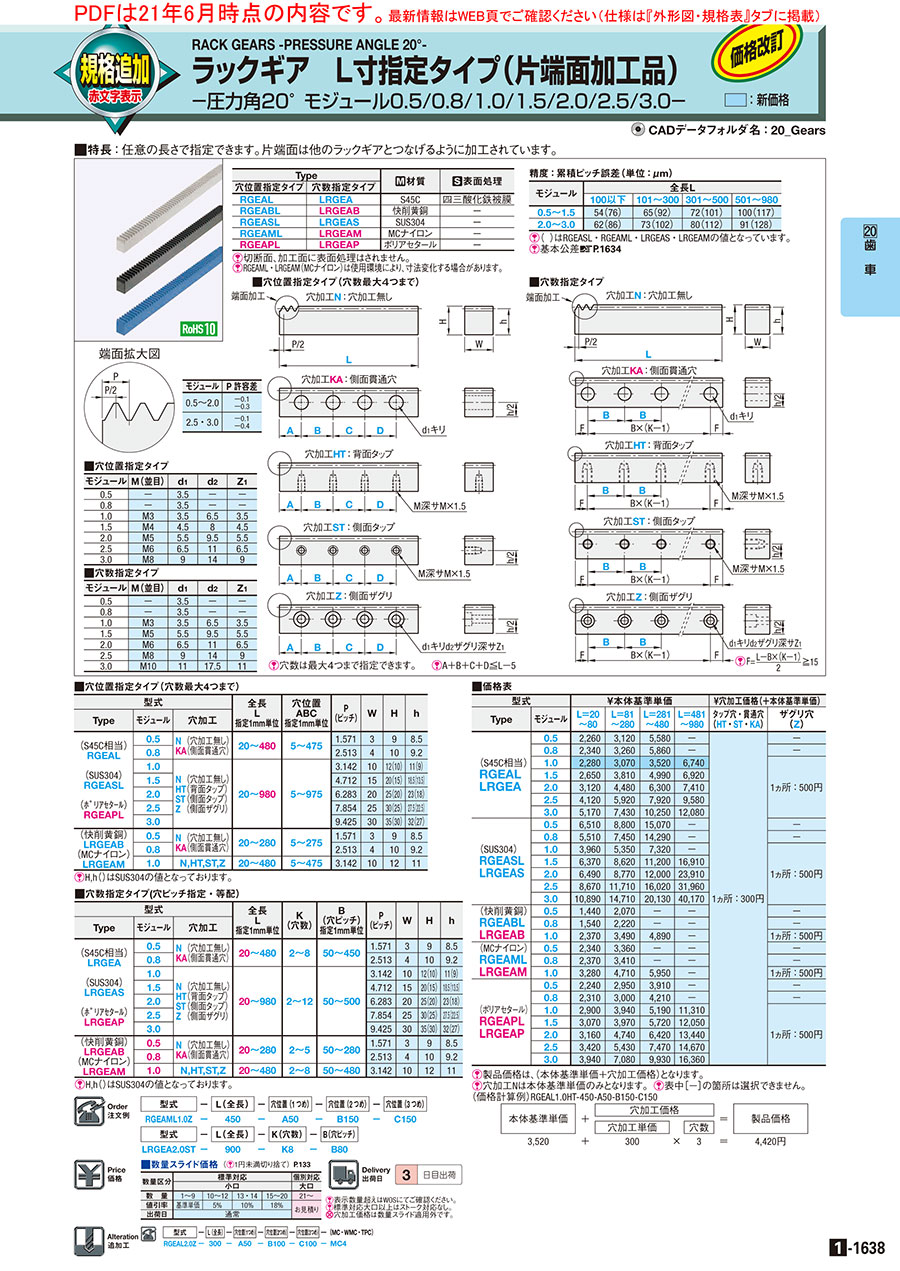

外形図・規格表
外形図
穴加工N：穴加工無し
穴加工KA：側面貫通穴
穴加工HT：背面タップ
穴加工ST：側面タップ
穴加工Z：側面ザグリ
穴加工N：穴加工無し
穴加工KA：側面貫通穴
穴加工HT：背面タップ
穴加工ST：側面タップ
穴加工Z：側面ザグリ

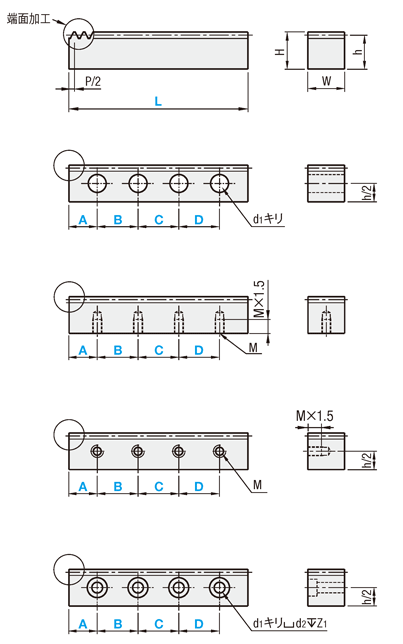

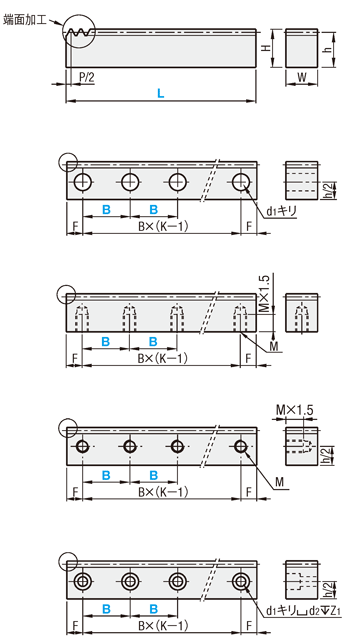

| ■穴位置指定タイプ（穴数最大４つまで） | ■穴数指定タイプ | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| |  |  | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
端面拡大図
指定タイプでM径サイズが異なります。 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| [ ! ]穴数は最大４つまで指定できます。 [ ! ]A＋B＋C＋D≦L－5 | [ ! ] F＝ L－B×(K－1)2 ≧15 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 金属：Ｌ寸公差(mm) | 樹脂：Ｌ寸公差(mm) | W・H寸公差(mm) | 累積ピッチ誤差(μm) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
|
| |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Type | [ M ]材質 | [ S ]表面処理 | |
| 穴位置指定タイプ | 穴数指定タイプ | ||
| RGEAL | LRGEA | S45C | 四三酸化鉄皮膜 |
| RGEABL | LRGEAB | 快削黄銅 | ー |
| RGEASL | LRGEAS | SUS304 | ー |
| RGEAML | LRGEAM | MCナイロン(青) | ー |
| RGEAPL | LRGEAP | ポリアセタール(白) | ー |
[ ! ]平面度（反り）の精度はL=500以下：0.2、501以上：0.3です。
[ ! ]材質：MCナイロン/ポリアセタールは、輸送・保管・使用環境により、記載寸法・平面度精度から外れる場合があります。
[ ! ]本製品は焼入れをしていません。高周波焼入れ製品はこちら>>
.gif){kind=icon}
TOPに戻る規格表
| 型式 | − | L(全長) | − | 穴位置(1つめ) | − | 穴位置(2つめ) | − | 穴位置(3つめ) |
| RGEAML1.0Z | − | 450 | − | A50 | − | B150 | − | C150 |
| 型式 | − | L(全長) | − | K(穴数) | − | B(穴ピッチ) |
| LRGEA2.0ST | − | 900 | − | K8 | − | B80 |
■穴位置指定タイプ（穴数最大4つまで）
[ ! ]H,h()はSUS304の値となっております。
[ ! ]e()は、SUS304かつ穴加工：Z（側面ザグリ）の値となっております。
[ ! ]ラックギアは組み合わせる平歯車（ピニオンギア）とモジュールサイズ・材質を合わせてご選定ください。
[ ! ]ラックギア 概要ページは>>こちら
| 型式 | 全長 | 穴位置 | P (ピッチ) | W | H | h | e | ||
| L | ABC | ||||||||
| Type | モジュール | 穴加工 | 指定1mm単位 | 指定1mm単位 | |||||
| (S45C相当) RGEAL (SUS304) RGEASL (ポリアセタール) RGEAPL | 0.5 | N (穴加工無し) KA(側面貫通穴) | 20〜480 | 5〜475 | 1.571 | 3 | 9 | 8.5 | h/2 |
| 0.8 | 2.513 | 4 | 10 | 9.2 | |||||
| 1.0 | N (穴加工無し) HT(背面タップ) ST(側面タップ) Z (側面ザグリ) | 20〜980 | 5〜975 | 3.142 | 10 | 12(10) | 11(9) | h/2(4.2) | |
| 1.5 | 4.712 | 15 | 20(15) | 18.5(13.5) | h/2(6.4) | ||||
| 2.0 | 6.283 | 20 | 25(20) | 23(18) | h/2 | ||||
| 2.5 | 7.854 | 25 | 30(25) | 27.5(22.5) | |||||
| 3.0 | 9.425 | 30 | 35(30) | 32(27) | |||||
| (快削黄銅) RGEABL (MCナイロン) RGEAML | 0.5 | N (穴加工無し) KA(側面貫通穴) | 20〜280 | 5〜275 | 1.571 | 3 | 9 | 8.5 | h/2 |
| 0.8 | 2.513 | 4 | 10 | 9.2 | |||||
| 1.0 | N,HT,ST,Z | 20〜480 | 5〜475 | 3.142 | 10 | 12 | 11 | ||
[ ! ]e()は、SUS304かつ穴加工：Z（側面ザグリ）の値となっております。
[ ! ]ラックギアは組み合わせる平歯車（ピニオンギア）とモジュールサイズ・材質を合わせてご選定ください。
[ ! ]ラックギア 概要ページは>>こちら
■穴数指定タイプ(穴ピッチ指定・等配）
[ ! ]H,h()はSUS304の値となっております。
[ ! ]e()は、SUS304かつ穴加工：Z（側面ザグリ）の値となっております。
[ ! ]ラックギアは組み合わせる平歯車（ピニオンギア）とモジュールサイズ・材質を合わせてご選定ください。
[ ! ]ラックギア 概要ページは>>こちら
| 型式 | 全長 | K | B | P (ピッチ) | W | H | h | e | ||
| L | (穴数) | (穴ピッチ) | ||||||||
| Type | モジュール | 穴加工 | 指定1mm単位 | 指定1mm単位 | ||||||
| (S45C相当) LRGEA (SUS304) LRGEAS (ポリアセタール) LRGEAP | 0.5 | N (穴加工無し) KA(側面貫通穴) | 20〜480 | 2〜8 | 50〜450 | 1.571 | 3 | 9 | 8.5 | h/2 |
| 0.8 | 2.513 | 4 | 10 | 9.2 | ||||||
| 1.0 | N (穴加工無し) HT(背面タップ) ST(側面タップ) Z (側面ザグリ) | 20〜980 | 2〜12 | 50〜500 | 3.142 | 10 | 12(10) | 11(9) | h/2(4.2) | |
| 1.5 | 4.712 | 15 | 20(15) | 18.5(13.5) | h/2(6.4) | |||||
| 2.0 | 6.283 | 20 | 25(20) | 23(18) | h/2 | |||||
| 2.5 | 7.854 | 25 | 30(25) | 27.5(22.5) | ||||||
| 3.0 | 9.425 | 30 | 35(30) | 32(27) | ||||||
| (快削黄銅) LRGEAB (MCナイロン) LRGEAM | 0.5 | N (穴加工無し) KA(側面貫通穴) | 20〜280 | 2〜5 | 50〜280 | 1.571 | 3 | 9 | 8.5 | h/2 |
| 0.8 | 2.513 | 4 | 10 | 9.2 | ||||||
| 1.0 | N,HT,ST,Z | 20〜480 | 2〜8 | 50〜480 | 3.142 | 10 | 12 | 11 | ||
[ ! ]e()は、SUS304かつ穴加工：Z（側面ザグリ）の値となっております。
[ ! ]ラックギアは組み合わせる平歯車（ピニオンギア）とモジュールサイズ・材質を合わせてご選定ください。
[ ! ]ラックギア 概要ページは>>こちら
追加工
・下表の価格表は23年4月時点の情報になります。・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| Alterations | 片端面めねじ追加工 | 両端面めねじ追加工 | タップ穴寸法変更 | |||||||||||||||||||||||||||||||||||||||||||
| Code | MC | WMC | TPC | |||||||||||||||||||||||||||||||||||||||||||
| Spec. |  指定方法 MC5
[ NG ]RGEASL・LRGEASはモジュール1.0の場合、M4は加工不可。 |  指定方法 WMC5
[ NG ]RGEASL・LRGEASはモジュール1.0の場合、M4は加工不可。 [ ! ]L寸とM寸の組合せによって、タップ穴が貫通する場合がございます。 | タップ穴の寸法を変更します。 指定方法 TPC4
| |||||||||||||||||||||||||||||||||||||||||||
| ￥/1Code | 400 | 800 | 200 | |||||||||||||||||||||||||||||||||||||||||||
ラックギア 概要抜粋
■ラックギア用語説明
ピッチ（p）＝モジュール（m）×π
歯たけ（hp）＝モジュール（m）×2.25
歯末のたけ（ha）＝モジュール（m）×1.00
歯元のたけ（hf）＝モジュール（m）×1.25
組立距離＝ラック噛合い高さ（h）+歯車基準円半径（d/2）
ピッチ（p）＝モジュール（m）×π
歯たけ（hp）＝モジュール（m）×2.25
歯末のたけ（ha）＝モジュール（m）×1.00
歯元のたけ（hf）＝モジュール（m）×1.25
組立距離＝ラック噛合い高さ（h）+歯車基準円半径（d/2）
■ラックギア 基本公差
精度：累積ピッチ誤差（単位:μm）
精度：累積ピッチ誤差（単位:μm）
| モジュール | 呼び・全長L | ||||
| ~100 | 101~300 | 301~500 | 501~1000 | 1000~1980 | |
| 0.5~1.5 | 54(76) | 65(92) | 72(101) | 100(117) | 99(139) |
| 2.0~3.0 | 62(86) | 73(102) | 80(112) | 91(128) | 105(148) |
全長(L)公差範囲（単位:mm）
| モジュール | Ｌ公差 | ||
| 0.5~2.0 | －0.2~－0.6 | ||
| 2.5~3.0 | －0.2~－0.8 |
歯幅(W)/高さ(H)公差範囲（単位:mm）
角ラックギアの場合
| 基準寸法区分(mm) | 公差 | ||
| を超え | 以下 | ||
| 0 | 5 | 0 ~ －0.18 | |
| 6 | 10 | 0 ~ －0.22 | |
| 11 | 18 | 0 ~ －0.27 | |
| 19 | 30 | 0 ~ －0.33 | |
| 31 | 50 | 0 ~ －0.39 | |

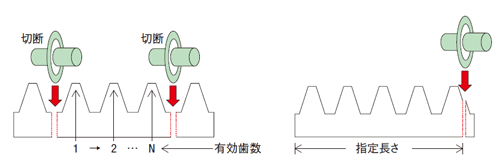

■端面切断方法
両端面加工品 片端面加工品
有効歯数（歯底）の長さに合わせて切断基準面より歯部を無視して指定長さで切断
両端面加工品 片端面加工品有効歯数（歯底）の長さに合わせて切断基準面より歯部を無視して指定長さで切断
■ラックのつなぎ方
ミスミのラックギアは、端面の加工精度がピッチに対してマイナスに仕上がっています。
よって、下図のように2本のラックの間に隙間を作り、合わせラック（同モジュールの
ラックギア）を使用してピッチを調整した上で繋いでください。
ミスミのラックギアは、端面の加工精度がピッチに対してマイナスに仕上がっています。
よって、下図のように2本のラックの間に隙間を作り、合わせラック（同モジュールの
ラックギア）を使用してピッチを調整した上で繋いでください。
関連部品
| 平歯車(ピニオンギア) 軸穴加工タイプ | 平歯車(ピニオンギア) 樹脂タイプ | ラックギア Ｌ寸固定タイプ |
 |  |  |
関連リンク
カタログ規格外品サービスへのご案内
特注お見積もりおよびご注文を承っております。
製作可否を含めたお見積もりとなるため、製作が不可能な場合もございます。予めご了承ください。
ご利用サービスを選択ください。特注お見積もりおよびご注文を承っております。
製作可否を含めたお見積もりとなるため、製作が不可能な場合もございます。予めご了承ください。
・寸法が記載されているポンチ絵、2DCAD図などを所持している場合は 「2D図面加工品(meviy 2D)」へお見積もりをご依頼ください。
・標準品で取り扱いのないサイズ変更や追加工をご希望の場合は図面の有無を問わず「カタログ規格外品」へお見積もりをご依頼ください。
※お見積もりご回答までに3～5営業日（土日・祝日含まず）をいただいております。
※どちらのサービスもご利用には会員登録・ログインが必要です。
・標準品で取り扱いのないサイズ変更や追加工をご希望の場合は図面の有無を問わず「カタログ規格外品」へお見積もりをご依頼ください。
※お見積もりご回答までに3～5営業日（土日・祝日含まず）をいただいております。
※どちらのサービスもご利用には会員登録・ログインが必要です。
規格外品サービスによくある質問
※上記FAQにて問題・疑問点が解決しない場合は規格外品ページ右上にある 「お問合せフォーム」 より問い合わせください。
※上記FAQにて問題・疑問点が解決しない場合は規格外品ページ右上にある 「お問合せフォーム」 より問い合わせください。
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 32日目 |
- ( - ) | 3日目 |
- ( - ) | 32日目 |
- ( - ) | 3日目 |
- ( - ) | 32日目 |
- ( - ) | 3日目 |
- ( - ) | 32日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
詳細情報
基本情報
特長L寸指定タイプは穴位置指定タイプと穴数指定タイプ2種類あります。
2種類とも長さを1mm指定可能です。片端面加工により他のラックギヤとつなげられます。
穴加工なし、側面通し穴加工、背面タップ穴加工、側面タップ穴加工、側面ザグリ穴加工を自由に選べます。
ご注意
- 洗浄品はこちらからご選定いただけます。
- 標準品で指定できない仕様・寸法をご希望の場合は、カタログ規格外品サービスにて製作可否を含めたお見積もりをお願いします。
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
納期・価格
価格表
・下表の価格表は23年4月時点の情報になります。・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| 型式 | ￥本体基準単価 | ￥穴加工価格(＋本体基準単価) | |||||
| Type | モジュール | L＝20 | L＝81 | L＝281 | L＝481 | タップ穴・貫通穴 | ザグリ穴 |
| 〜80 | 〜280 | 〜480 | 〜980 | (HT・ST・KA) | (Z) | ||
| (S45C相当) RGEAL LRGEA | 0.5 | 2,370 | 3,280 | 5,860 | － | 1ヵ所：300円 | − |
| 0.8 | 2,460 | 3,420 | 6,150 | － | − | ||
| 1.0 | 2,390 | 3,220 | 3,700 | 7,080 | 1ヵ所：500円 | ||
| 1.5 | 2,780 | 4,000 | 5,240 | 7,270 | |||
| 2.0 | 3,280 | 4,700 | 6,620 | 7,780 | |||
| 2.5 | 4,330 | 6,220 | 8,320 | 10,060 | |||
| 3.0 | 5,430 | 7,800 | 10,760 | 12,680 | |||
| (SUS304) RGEASL LRGEAS | 0.5 | 6,840 | 9,240 | 15,820 | － | − | |
| 0.8 | 5,790 | 7,820 | 15,000 | － | − | ||
| 1.0 | 4,160 | 5,620 | 7,690 | － | 1ヵ所：500円 | ||
| 1.5 | 6,690 | 9,050 | 11,760 | 17,760 | |||
| 2.0 | 6,810 | 9,210 | 12,600 | 25,110 | |||
| 2.5 | 9,100 | 12,300 | 16,820 | 33,560 | |||
| 3.0 | 11,430 | 15,450 | 21,140 | 42,180 | |||
| (快削黄銅) RGEABL LRGEAB | 0.5 | 1,510 | 2,170 | － | － | − | |
| 0.8 | 1,620 | 2,330 | － | － | − | ||
| 1.0 | 2,490 | 3,660 | 5,130 | － | 1ヵ所：500円 | ||
| (MCナイロン) RGEAML LRGEAM | 0.5 | 2,340 | 3,360 | － | － | − | |
| 0.8 | 2,370 | 3,410 | － | － | − | ||
| 1.0 | 3,280 | 4,710 | 5,950 | － | 1ヵ所：500円 | ||
| (ポリアセタール) RGEAPL LRGEAP | 0.5 | 2,240 | 2,950 | 3,910 | － | − | |
| 0.8 | 2,310 | 3,000 | 4,210 | － | − | ||
| 1.0 | 2,900 | 3,940 | 5,190 | 11,310 | 1ヵ所：500円 | ||
| 1.5 | 3,070 | 3,970 | 5,720 | 12,050 | |||
| 2.0 | 3,160 | 4,740 | 6,420 | 13,440 | |||
| 2.5 | 3,420 | 5,430 | 7,470 | 14,670 | |||
| 3.0 | 3,940 | 7,080 | 9,930 | 16,360 | |||
[ ! ]穴加工Nは本体基準単価のみとなります。[ ! ]表中［−］の箇所は選択できません。
（価格計算例）RGEAL1.0HT-450-A50-B150-C150
| 本体基準単価 | ＋ | 穴加工価格 | ＝ | 製品価格 | ||
| 穴加工単価 | 穴数 | |||||
| 3,700 | ＋ | 300 | × | 3 | ＝ | 4,600円 |
■数量スライド価格 （[ ! ]1円未満切り捨て） こちら
[ ! ]表示数量超えはWOSにてご確認ください。
[ ! ]標準対応大口以上はストーク対応なし。
[ NG ]穴加工価格は数量スライド適用外です。
| 数量区分 | 標準対応 | 個別対応 | |||
| 小口 | 大口 | ||||
| 数 量 | 1～9 | 10～12 | 13・14 | 15～20 | 21～ |
| 値引率 | 基準単価 | 5% | 10% | 18% | お見積り |
| 出荷日 | 通常 | ||||
[ ! ]標準対応大口以上はストーク対応なし。
[ NG ]穴加工価格は数量スライド適用外です。
カタログ
商品担当おすすめ
ラックギア L寸指定タイプ（片端面加工品）のレビュー
治具の角度切換え
2
2.02017/11/14
四三酸化鉄皮膜品を使用したが、切断側の端面のみスプレー塗装かのように剥がれる。
給脂環境なので問題無かったが、そうでない...もっと読む
4人が参考にしています。
スライド機構の駆動用として
5
5.02017/09/25
材料、長さ、幅、モジュール、取り付け穴位置などを指定するだけで簡単に購入できるので助かります。
ＭＣナイロン製を購入しま...もっと読む
2人が参考にしています。
ラック＆ピニオンで使用
1
1.02026/01/16
穴位置指定タイプと穴数指定タイプでタップ径が変わってしまうのは凶悪だと思う。なぜ？
ミスミからのコメント
穴位置指定タイプと穴数指定タイプでM径が異なることが明記されておらずご不便をおかけし申し訳ございません。 今後は、M径が異なる旨がより分かりやすく伝わるよう、注記の追加などにより明記する対応を進めてまいります。 また、M径のバリエーションの追加につきましても、お客様のご利用状況を踏まえ、検討させていただきます。
0人が参考にしています。
加工部品
3
3.02023/01/17
加工しやすくよかったです。製作納期が短いので納期がもう少し早いと助かります。
0人が参考にしています。
スライドユニット
4
4.02022/03/29
スライドユニット機構に使用しました。
部品の質も高く、機構に問題もなく動いています。
0人が参考にしています。
この商品を見た人は、こんな商品も見ています
よく一緒に購入される商品
最近見た商品
通常価格、通常出荷日が表示と異なる場合がございます
この商品に関連するミスミ ユニット事例その他の事例を探す
ラックギヤカテゴリの売れ筋ランキング
通常価格、通常出荷日が表示と異なる場合がございます
ミスミ
ラックギア L寸指定タイプ（片端面加工品）
3.6通常出荷日:3日目～
ミスミ
ラックギア L寸固定タイプ
4.6通常価格(税別)：1,110円～
通常出荷日:3日目～
ミスミ
ラックギア 丸ラック L寸固定/L寸指定タイプ 圧力角20°
5通常価格(税別)：4,990円～
通常出荷日:3日目
小原歯車工業
SR ラック
4.4通常価格(税別)：822円～
通常出荷日:当日出荷可能在庫品1日目～
ミスミ
ラックギア 角ラック 高周波焼入れ 歯研タイプ 圧力角20°
4.5通常価格(税別)：6,870円～
通常出荷日:当日出荷可能在庫品1日目～
協育歯車工業（KG）
S45Cラック
4.5通常価格(税別)：2,426円～
通常出荷日:当日出荷可能在庫品1日目～
小原歯車工業
SRFD・SRFK 取付穴加工ラック
5通常価格(税別)：5,974円～
通常出荷日:当日出荷可能在庫品1日目～
協育歯車工業（KG）
SUSラック
4.7通常価格(税別)：2,850円～
通常出荷日:当日出荷可能在庫品1日目～
小原歯車工業
DR 成形フレキラック
4.5通常価格(税別)：3,095円～
通常出荷日:当日出荷可能在庫品1日目
