ラックギア L寸固定タイプ
- chemSHERPA対応品あり
- 通常単価(税別)
- 1,170円～42,920円
- 税込単価
- 1,287円～47,212円
通常出荷日：3日目～5日目
【特長】L寸固定タイプは両端面ともラックギヤを繋いで使うことができます。穴加工なし、側面通し穴加工、背...
詳細を確認- 洗浄品はこちらからご選定いただけます。
- 標準品で指定できない仕様・寸法をご希望の場合は、カタログ規格外品サービスにて製作可否を含めたお見積もりをお願いします。
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
未確定：候補が235型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)

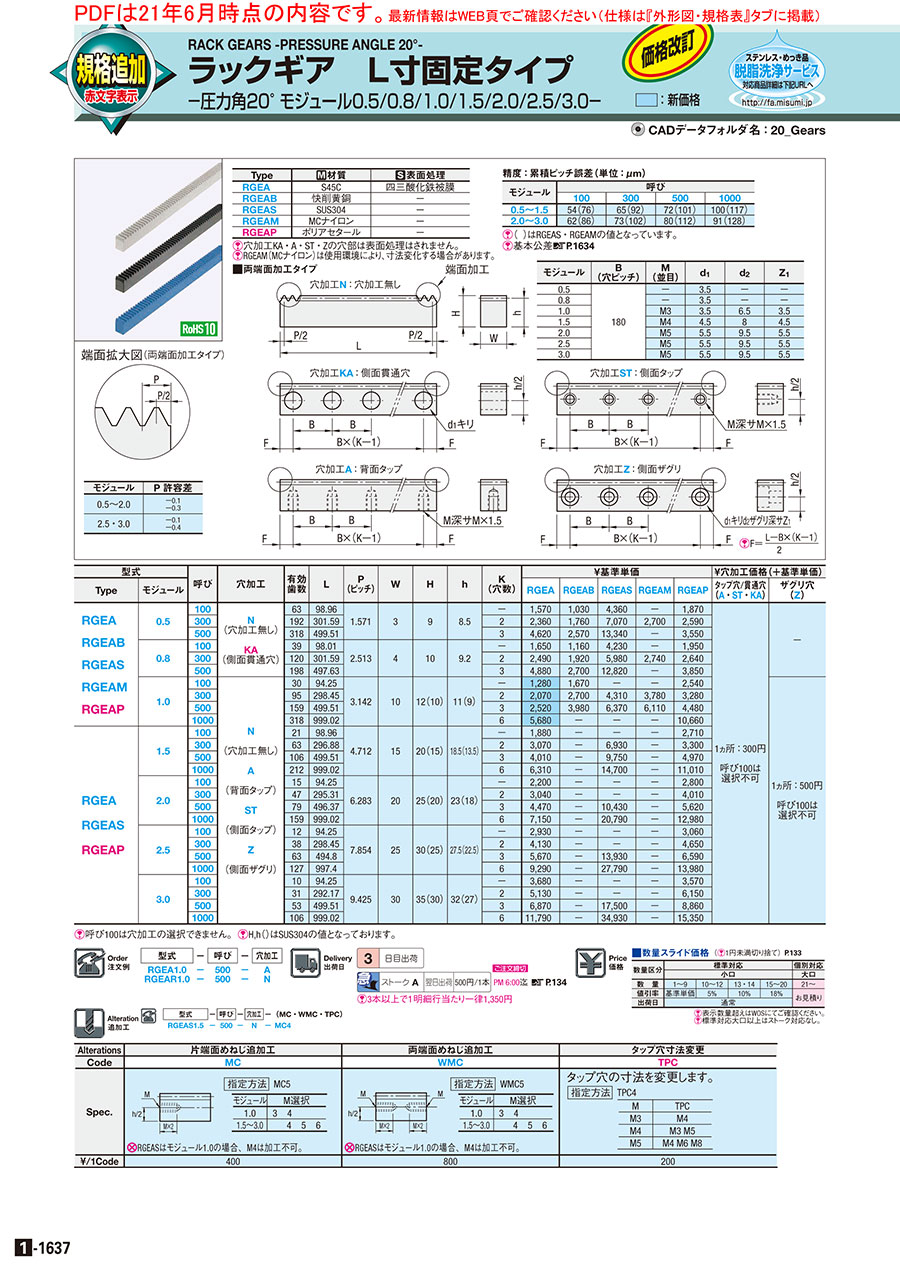

外形図・規格表

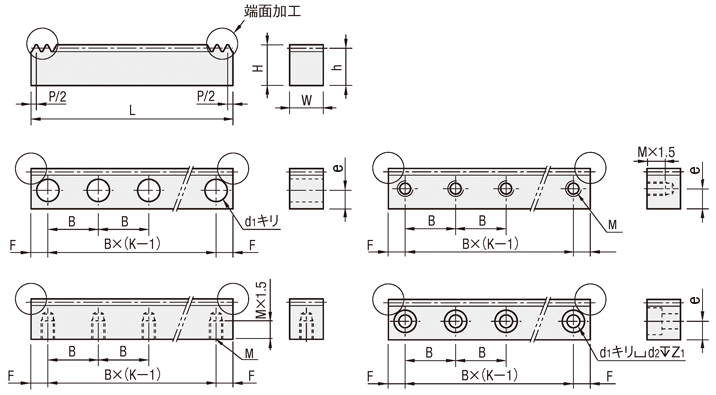

外形図
穴加工N：穴加工無し
穴加工KA：側面貫通穴
穴加工ST：側面タップ
穴加工A：背面タップ
穴加工Z：側面ザグリ
| モジュール | B （穴ピッチ） | M （並目） | d1 | d2 | Z1 |
| 0.5 | 180 | － | 3.5 | － | － |
| 0.8 | － | 3.5 | － | － | |
| 1.0 | M3 | 3.5 | 6.5 | 3.5 | |
| 1.5 | M4 | 4.5 | 8 | 4.5 | |
| 2.0 | M5 | 5.5 | 9.5 | 5.5 | |
| 2.5 | M5 | 5.5 | 9.5 | 6.5 | |
| 3.0 | M5 | 5.5 | 9.5 | 5.5 |
| ■両端面加工タイプ | ||||||
 | ||||||
端面拡大図（両端面加工タイプ）
| ||||||
| [ ! ] F＝ L－B×(K－1)2 |
- [ ! ]タップ部分にヘリサートは挿入されておりません。
| 金属：Ｌ寸公差(mm) | 樹脂：Ｌ寸公差(mm) | Ｗ・H寸公差(mm) | 累積ピッチ誤差(μm) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
|
| |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
[ ! ]平面度（反り）の精度はL=500以下：0.2、501以上：0.3です。
[ ! ]材質：MCナイロン/ポリアセタールは、輸送・保管・使用環境により、記載寸法・平面度精度から外れる場合があります。
| Type | 材質 | 表面処理 |
| RGEA | S45C | 四三酸化鉄皮膜 |
| RGEAB | 快削黄銅(C3604BD) | ー |
| RGEAS | SUS304 | ー |
| RGEAM | MCナイロン(青) | ー |
| RGEAP | ポリアセタール(白) | ー |
[ ! ]端面は、表面処理が施されていない場合がございます。
[ ! ]本製品は焼入れをしていません。高周波焼入れ製品はこちら>>
規格表
- [ ! ]型式内のモジュール指定箇所は小数点第一位まで含みます。
| 型式 | 呼び | 穴加工 | |||||
| Type | モジュール | 穴加工 | − | − | |||
| RGEA1.0 | − | 500 | − | Z | (側面ザグリ穴加工) | ||
| RGEA1.0 | − | 500 | − | N | (穴加工なし) | ||
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
[ ! ]呼び100は穴加工の選択できません。
[ ! ]H,h( )はSUS304の値となっております。
[ ! ]e( )は、SUS304かつ穴加工：Z（側面ザグリ）の値となっております。
[ ! ]両端面加工タイプは型番の「呼び」と実際のＬ寸法が異なります。詳しくは規格表にてご確認ください。
[ ! ]ラックギアは組み合わせる平歯車（ピニオンギア）とモジュールサイズを合わせてご選定ください。
[ ! ]ラックギア 概要ページは>>こちら
[ ! ]標準品で指定ができない仕様・寸法をご希望の場合は、カタログ規格外品サービス にて製作可否を含めたお見積もりをお願いします。
.gif)
TOPに戻る
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| 型式 | 呼び | 穴加工 | 有効 歯数 | L | P (ピッチ) | W | H | h | e | K (穴数) | ￥基準単価 | ￥穴加工価格(＋基準単価) | ||||||
| Type | モジュール | RGEA | RGEAB | RGEAS | RGEAM | RGEAP | タップ穴/貫通穴 | ザグリ穴 | ||||||||||
| (A・ST・KA) | (Z) | |||||||||||||||||
| RGEA RGEAB RGEAS RGEAM RGEAP | 0.5 | 100 | N (穴加工無し) KA (側面貫通穴) | 63 | 98.96 | 1.571 | 3 | 9 | 8.5 | h/2 | − | 1,650 | 1,080 | 4,580 | － | 1,870 | 1ヵ所：300円 呼び100は 選択不可 | − |
| 300 | 192 | 301.59 | 2 | 2,480 | 1,850 | 7,420 | 2,700 | 2,590 | ||||||||||
| 500 | 318 | 499.51 | 3 | 4,850 | 2,700 | 14,010 | － | 3,550 | ||||||||||
| 0.8 | 100 | 39 | 98.01 | 2.513 | 4 | 10 | 9.2 | h/2 | − | 1,730 | 1,220 | 4,440 | － | 1,950 | ||||
| 300 | 120 | 301.59 | 2 | 2,610 | 2,020 | 6,280 | 2,740 | 2,640 | ||||||||||
| 500 | 198 | 497.63 | 3 | 5,120 | 2,840 | 13,460 | － | 3,850 | ||||||||||
| 1.0 | 100 | N (穴加工無し) A (背面タップ) ST (側面タップ) Z (側面ザグリ) | 30 | 94.25 | 3.142 | 10 | 12(10) | 11(9) | h/2 (4.2) | − | 1,340 | 1,750 | － | － | 2,540 | 1ヵ所：500円 呼び100は 選択不可 | ||
| 300 | 95 | 298.45 | 2 | 2,170 | 2,840 | 4,530 | 3,780 | 3,280 | ||||||||||
| 500 | 159 | 499.51 | 3 | 2,650 | 4,180 | 6,690 | 6,110 | 4,480 | ||||||||||
| 1000 | 318 | 999.02 | 6 | 5,960 | － | － | － | 10,660 | ||||||||||
| RGEA RGEAS RGEAP | 1.5 | 100 | 21 | 98.96 | 4.712 | 15 | 20(15) | 18.5(13.5) | h/2 (6.4) | − | 1,970 | － | － | － | 2,710 | |||
| 300 | 63 | 296.88 | 2 | 3,220 | － | 7,280 | － | 3,300 | ||||||||||
| 500 | 106 | 499.51 | 3 | 4,210 | － | 10,240 | － | 4,970 | ||||||||||
| 1000 | 212 | 999.02 | 6 | 6,630 | － | 15,440 | － | 11,010 | ||||||||||
| 2.0 | 100 | 15 | 94.25 | 6.283 | 20 | 25(20) | 23(18) | h/2 | − | 2,310 | － | － | － | 2,800 | ||||
| 300 | 47 | 295.31 | 2 | 3,190 | － | － | － | 4,010 | ||||||||||
| 500 | 79 | 496.37 | 3 | 4,690 | － | 10,950 | － | 5,620 | ||||||||||
| 1000 | 159 | 999.02 | 6 | 7,510 | － | 21,830 | － | 12,980 | ||||||||||
| 2.5 | 100 | 12 | 94.25 | 7.854 | 25 | 30(25) | 27.5(22.5) | h/2 | − | 3,080 | － | － | － | 3,060 | ||||
| 300 | 38 | 298.45 | 2 | 4,340 | － | － | － | 4,650 | ||||||||||
| 500 | 63 | 494.8 | 3 | 5,950 | － | 14,630 | － | 6,590 | ||||||||||
| 1000 | 127 | 997.4 | 6 | 9,750 | － | 29,180 | － | 13,980 | ||||||||||
| 3.0 | 100 | 10 | 94.25 | 9.425 | 30 | 35(30) | 32(27) | h/2 | − | 3,860 | － | － | － | 3,570 | ||||
| 300 | 31 | 292.17 | 2 | 5,390 | － | － | － | 6,150 | ||||||||||
| 500 | 53 | 499.51 | 3 | 7,210 | － | 18,380 | － | 8,860 | ||||||||||
| 1000 | 106 | 999.02 | 6 | 12,380 | － | 36,680 | － | 15,350 | ||||||||||
[ ! ]H,h( )はSUS304の値となっております。
[ ! ]e( )は、SUS304かつ穴加工：Z（側面ザグリ）の値となっております。
[ ! ]両端面加工タイプは型番の「呼び」と実際のＬ寸法が異なります。詳しくは規格表にてご確認ください。
[ ! ]ラックギアは組み合わせる平歯車（ピニオンギア）とモジュールサイズを合わせてご選定ください。
[ ! ]ラックギア 概要ページは>>こちら
.gif){kind=icon}
TOPに戻る追加工
| 型式 | 呼び | 穴加工 | 追加工 | ||||||
| Type | モジュール | 穴加工 | − | − | − | ||||
| RGEA1.0 | − | 500 | − | N | − | MC4 | (穴加工なし,左端面にめねじ追加工) | ||
| Alterations | 片端面めねじ追加工 | 両端面めねじ追加工 | タップ穴寸法変更 | ||||||||||||||||||||||||||||||
| Code | MC | WMC | TPC | ||||||||||||||||||||||||||||||
| Spec. | 指定方法 MC5 | 指定方法 WMC5 | タップ穴の寸法を変更します。 指定方法 TPC4
| ||||||||||||||||||||||||||||||
 |
|  |
| ||||||||||||||||||||||||||||||
| [ NG ]RGEASはモジュール1.0の場合、M4は加工不可。 | [ NG ]RGEASはモジュール1.0の場合、M4は加工不可。 | ||||||||||||||||||||||||||||||||
| ￥/1Code | 400 | 800 | 200 | ||||||||||||||||||||||||||||||
- [ ! ]右片端面にめねじ加工など、追加工で指定ができない仕様・寸法をご希望の場合は、カタログ規格外品サービス にて製作可否を含めたお見積もりをお願いします。
- TOPに戻る
ラックギア 概要抜粋
■ラックギア用語説明
ピッチ（p）＝モジュール（m）×π
歯たけ（hp）＝モジュール（m）×2.25
歯末のたけ（ha）＝モジュール（m）×1.00
歯元のたけ（hf）＝モジュール（m）×1.25
組立距離＝ラック噛合い高さ（h）+歯車基準円半径（d/2）
ピッチ（p）＝モジュール（m）×π
歯たけ（hp）＝モジュール（m）×2.25
歯末のたけ（ha）＝モジュール（m）×1.00
歯元のたけ（hf）＝モジュール（m）×1.25
組立距離＝ラック噛合い高さ（h）+歯車基準円半径（d/2）
■ラックギア 基本公差
精度：累積ピッチ誤差（単位:μm）
精度：累積ピッチ誤差（単位:μm）
| モジュール | 呼び・全長L | ||||
| ~100 | 101~300 | 301~500 | 501~1000 | 1000~1980 | |
| 0.5~1.5 | 54(76) | 65(92) | 72(101) | 100(117) | 99(139) |
| 2.0~3.0 | 62(86) | 73(102) | 80(112) | 91(128) | 105(148) |
全長(L)公差範囲（単位:mm）
| モジュール | Ｌ公差 | ||
| 0.5~2.0 | －0.2~－0.6 | ||
| 2.5~3.0 | －0.2~－0.8 |
歯幅(W)/高さ(H)公差範囲（単位:mm）
角ラックギアの場合
| 基準寸法区分(mm) | 公差 | ||
| を超え | 以下 | ||
| 0 | 5 | 0 ~ －0.18 | |
| 6 | 10 | 0 ~ －0.22 | |
| 11 | 18 | 0 ~ －0.27 | |
| 19 | 30 | 0 ~ －0.33 | |
| 31 | 50 | 0 ~ －0.39 | |

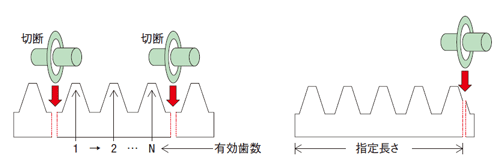

■端面切断方法
両端面加工品 片端面加工品
有効歯数（歯底）の長さに合わせて切断基準面より歯部を無視して指定長さで切断
両端面加工品 片端面加工品有効歯数（歯底）の長さに合わせて切断基準面より歯部を無視して指定長さで切断
■ラックのつなぎ方
ミスミのラックギアは、端面の加工精度がピッチに対してマイナスに仕上がっています。
よって、下図のように2本のラックの間に隙間を作り、合わせラック（同モジュールの
ラックギア）を使用してピッチを調整した上で繋いでください。
ミスミのラックギアは、端面の加工精度がピッチに対してマイナスに仕上がっています。
よって、下図のように2本のラックの間に隙間を作り、合わせラック（同モジュールの
ラックギア）を使用してピッチを調整した上で繋いでください。
関連部品
| 平歯車(ピニオンギア) 軸穴加工タイプ | 平歯車(ピニオンギア) 樹脂タイプ | ラックギア Ｌ寸指定タイプ(片端面加工品) | 【クリーン洗浄品】ラックギア Ｌ寸固定タイプ |
 |  |  |  |
- [ ! ]ラックギアは組み合わせる平歯車（ピニオンギア）とモジュールサイズを合わせてご選定ください。
- TOPに戻る
関連リンク
カタログ規格外品サービスへのご案内
特注お見積もりおよびご注文を承っております。
製作可否を含めたお見積もりとなるため、製作が不可能な場合もございます。予めご了承ください。
ご利用サービスを選択ください。特注お見積もりおよびご注文を承っております。
製作可否を含めたお見積もりとなるため、製作が不可能な場合もございます。予めご了承ください。
・寸法が記載されているポンチ絵、2DCAD図などを所持している場合は 「2D図面加工品(meviy 2D)」へお見積もりをご依頼ください。
・標準品で取り扱いのないサイズ変更や追加工をご希望の場合は図面の有無を問わず「カタログ規格外品」へお見積もりをご依頼ください。
※お見積もりご回答までに3～5営業日（土日・祝日含まず）をいただいております。
※どちらのサービスもご利用には会員登録・ログインが必要です。
・標準品で取り扱いのないサイズ変更や追加工をご希望の場合は図面の有無を問わず「カタログ規格外品」へお見積もりをご依頼ください。
※お見積もりご回答までに3～5営業日（土日・祝日含まず）をいただいております。
※どちらのサービスもご利用には会員登録・ログインが必要です。
規格外品サービスによくある質問
※上記FAQにて問題・疑問点が解決しない場合は規格外品ページ右上にある 「お問合せフォーム」 より問い合わせください。
※上記FAQにて問題・疑問点が解決しない場合は規格外品ページ右上にある 「お問合せフォーム」 より問い合わせください。
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
1,790円 ( 1,969円 ) | 3日目 |
3,330円 ( 3,663円 ) | 3日目 |
2,690円 ( 2,959円 ) | 3日目 |
6,220円 ( 6,842円 ) | 3日目 |
5,250円 ( 5,775円 ) | 3日目 |
1,870円 ( 2,057円 ) | 3日目 |
3,480円 ( 3,828円 ) | 3日目 |
2,820円 ( 3,102円 ) | 3日目 |
6,510円 ( 7,161円 ) | 3日目 |
5,540円 ( 6,094円 ) | 3日目 |
8,400円 ( 9,240円 ) | 3日目 |
6,450円 ( 7,095円 ) | 3日目 |
8,400円 ( 9,240円 ) | 3日目 |
9,690円 ( 10,659円 ) | 3日目 |
1,450円 ( 1,595円 ) | 3日目 |
2,990円 ( 3,289円 ) | 3日目 |
2,350円 ( 2,585円 ) | 3日目 |
2,990円 ( 3,289円 ) | 3日目 |
3,430円 ( 3,773円 ) | 3日目 |
3,840円 ( 4,224円 ) | 3日目 |
2,870円 ( 3,157円 ) | 3日目 |
3,840円 ( 4,224円 ) | 3日目 |
4,490円 ( 4,939円 ) | 3日目 |
9,120円 ( 10,032円 ) | 3日目 |
7,170円 ( 7,887円 ) | 3日目 |
9,120円 ( 10,032円 ) | 3日目 |
10,420円 ( 11,462円 ) | 3日目 |
2,130円 ( 2,343円 ) | 3日目 |
4,140円 ( 4,554円 ) | 3日目 |
3,490円 ( 3,839円 ) | 3日目 |
4,140円 ( 4,554円 ) | 3日目 |
4,570円 ( 5,027円 ) | 3日目 |
5,520円 ( 6,072円 ) | 3日目 |
4,560円 ( 5,016円 ) | 3日目 |
5,520円 ( 6,072円 ) | 3日目 |
6,170円 ( 6,787円 ) | 3日目 |
10,070円 ( 11,077円 ) | 3日目 |
8,130円 ( 8,943円 ) | 3日目 |
10,070円 ( 11,077円 ) | 3日目 |
11,370円 ( 12,507円 ) | 3日目 |
2,500円 ( 2,750円 ) | 3日目 |
4,100円 ( 4,510円 ) | 3日目 |
3,450円 ( 3,795円 ) | 3日目 |
4,100円 ( 4,510円 ) | 3日目 |
4,540円 ( 4,994円 ) | 3日目 |
6,050円 ( 6,655円 ) | 3日目 |
5,070円 ( 5,577円 ) | 3日目 |
6,050円 ( 6,655円 ) | 3日目 |
6,700円 ( 7,370円 ) | 3日目 |
12,500円 ( 13,750円 ) | 3日目 |
10,550円 ( 11,605円 ) | 3日目 |
12,500円 ( 13,750円 ) | 3日目 |
13,800円 ( 15,180円 ) | 3日目 |
3,330円 ( 3,663円 ) | 3日目 |
5,340円 ( 5,874円 ) | 3日目 |
4,690円 ( 5,159円 ) | 3日目 |
5,340円 ( 5,874円 ) | 3日目 |
5,780円 ( 6,358円 ) | 3日目 |
7,410円 ( 8,151円 ) | 3日目 |
6,440円 ( 7,084円 ) | 3日目 |
詳細情報
基本情報
【特長】L寸固定タイプは両端面ともラックギヤを繋いで使うことができます。
穴加工なし、側面通し穴加工、背面タップ穴加工、側面タップ穴加工、側面ザグリ穴加工を自由に選べます。
ご注意
- 洗浄品はこちらからご選定いただけます。
- 標準品で指定できない仕様・寸法をご希望の場合は、カタログ規格外品サービスにて製作可否を含めたお見積もりをお願いします。
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
納期・価格
価格表
■数量スライド価格 （[ ! ]1円未満切り捨て） こちら
[ ! ]表示数量超えはWOSにてご確認ください。
[ ! ]標準対応大口以上はストーク対応なし。
| 数量区分 | 標準対応 | 個別対応 | |||
| 小口 | 大口 | ||||
| 数 量 | 1～9 | 10～12 | 13・14 | 15～20 | 21～ |
| 値引率 | 基準単価 | 5% | 10% | 18% | お見積り |
| 出荷日 | 通常 | ||||
[ ! ]標準対応大口以上はストーク対応なし。
概要・仕様
仕様・概要
ラックギアのつなぎ方（両端面加工タイプ）
ミスミのラックギア（両端面加工タイプ）は、端面の加工精度がピッチに対してマイナスに仕上がっています。
よって、下図のように2本のラックの間に隙間をつくり、合わせラック（同モジュールのラックギア）を使用してピッチを調整した上で繋いでください。
ラックギアの平面度測定方法
ラックギヤの歯を上にして、両端が接地している状態での隙間を測定します。
平面度公差
L=500以下は0.2
L=501以上は0.3
ミスミのラックギア（両端面加工タイプ）は、端面の加工精度がピッチに対してマイナスに仕上がっています。
よって、下図のように2本のラックの間に隙間をつくり、合わせラック（同モジュールのラックギア）を使用してピッチを調整した上で繋いでください。
ラックギアの平面度測定方法ラックギヤの歯を上にして、両端が接地している状態での隙間を測定します。
平面度公差
L=500以下は0.2
L=501以上は0.3
カタログ
商品担当おすすめ
ラックギア L寸固定タイプのレビュー
ラックとピニオンによるユニットの位置調整
4
4.02020/11/06
手軽にピニオンとセットで手軽に購入できたので良かったです。
ネジ穴の追加工は指定外の仕様でしたので、弊社で加工致しました...もっと読む
1人が参考にしています。
設備用
5
5.02022/11/10
この商品は自社で設備を新しく作製しましたので、その部品に使用しました。ラックギアとしては普通に使えました。ラックギアの動...もっと読む
0人が参考にしています。
機械の部品
5
5.02022/01/25
この商品は、同時に購入した平歯車の相方として自社で使用の機械の部品としました。この商品に関しましては、機能的にも申し分な...もっと読む
0人が参考にしています。
評価用
4
4.02019/10/31
ラックギアを用いた装置の設計のために、単品で所望のモジュールのラックが必要となったので購入しました。安価に入手でき、目的...もっと読む
0人が参考にしています。
製品の可動域に使用
5
5.02019/04/26
長さなど寸法を調整できるため使い勝手がいいです。品質も問題なく、耐久性も今のところ特に問題ありません。
0人が参考にしています。
この商品を見た人は、こんな商品も見ています
最近見た商品
通常価格、通常出荷日が表示と異なる場合がございます
この商品に関連するミスミ ユニット事例その他の事例を探す
ラックギヤカテゴリの売れ筋ランキング
通常価格、通常出荷日が表示と異なる場合がございます
ミスミ
ラックギア L寸指定タイプ（片端面加工品）
3.6通常出荷日:3日目～
ミスミ
ラックギア L寸固定タイプ
4.6通常価格(税別)：1,170円～
通常出荷日:3日目～
ミスミ
ラックギア 丸ラック L寸固定/L寸指定タイプ 圧力角20°
5通常価格(税別)：5,240円～
通常出荷日:3日目
小原歯車工業
SR ラック
4.4通常価格(税別)：822円～
通常出荷日:当日出荷可能在庫品1日目～
小原歯車工業
SRO・SROS 丸ラック
5通常価格(税別)：5,850円～
通常出荷日:当日出荷可能在庫品1日目～
小原歯車工業
SRF 両端面加工ラック
4通常価格(税別)：3,697円～
通常出荷日:当日出荷可能在庫品1日目～
小原歯車工業
SRG ・SRGF・SRGFD・SRGFK 焼入歯研ラック
3通常価格(税別)：5,489円～
通常出荷日:当日出荷可能在庫品1日目～
ミスミ
高周波歯研ラックギア L寸固定・指定タイプ（片端面加工品）
0通常出荷日:3日目～
小原歯車工業
ラック BSR
0通常価格(税別)：2,509円～
通常出荷日:当日出荷可能在庫品1日目
