ミスミ

平歯車　圧力角20°　高周波焼入れ　歯研タイプ

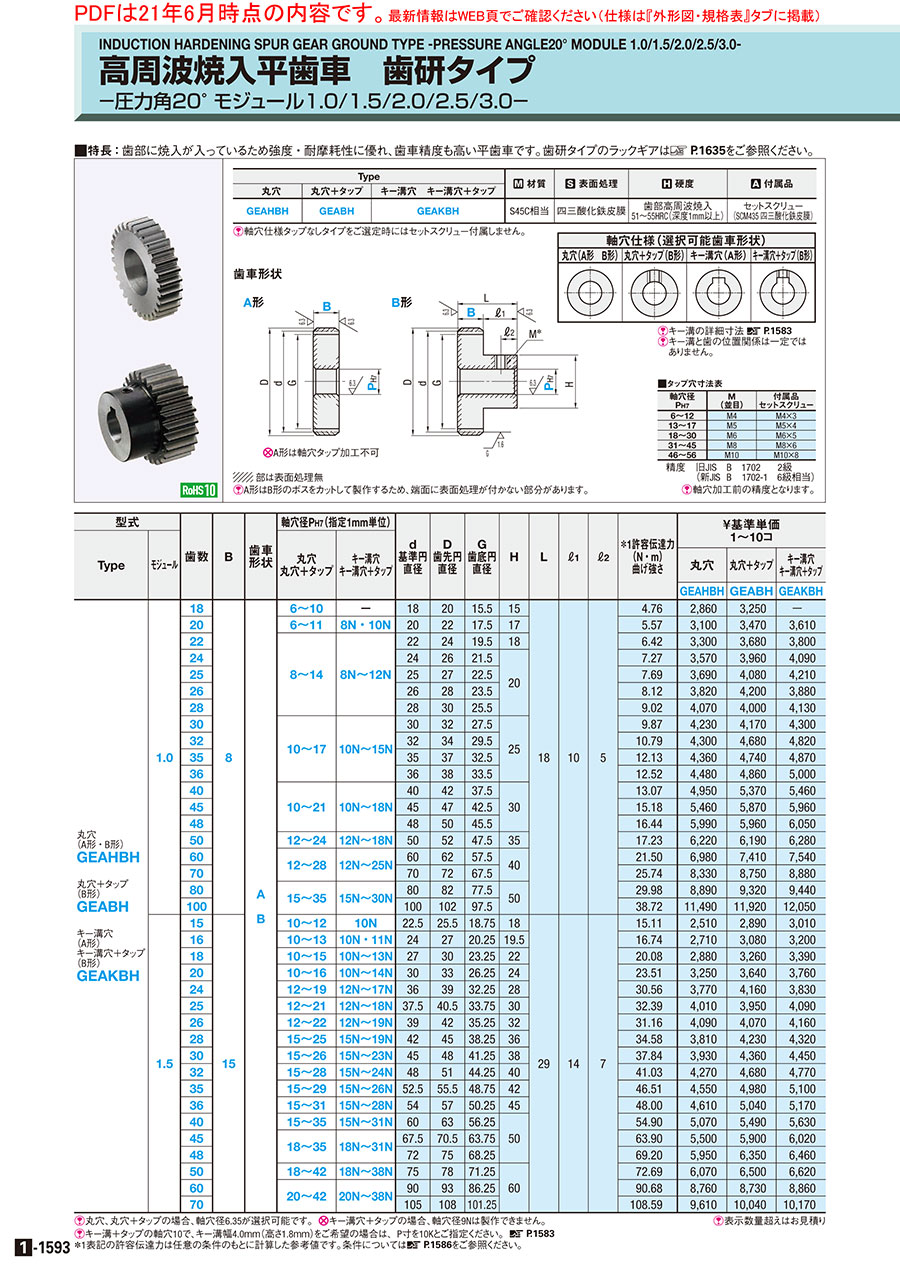

カタログ| P.1-1593

chemSHERPA対応品あり

通常単価(税別): -

税込単価: -

通常出荷日：5日目～35日目

【特長】歯部高周波焼入により、歯面強度は通常品の約5倍！さらに歯部研磨加工を加え、高精度の歯車を実...

詳細を確認

4.14.1

【注文再開のご案内】すべてのモジュールでご注文を再開いたしました。
※現状は都度お見積となりますので、状況次第で納期をいただく場合がございます。
標準品で指定できない仕様・寸法をご希望の場合は、カタログ規格外品サービスにて製作可否を含めたお見積もりをお願いします。
軸穴仕様「丸穴」にはセットスクリューは付属しません。
軸穴仕様「タップ」にはセットスクリューが付属します。
当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

詳細を確認

よく一緒に見られています

ミスミ

平歯車　圧力角20°　モジュール1.0　軸穴加工タイプ

通常出荷日：3 日目

よく一緒に見られています

ミスミ

平歯車　圧力角20°　モジュール1.5　軸穴加工タイプ

通常出荷日：3 日目

未確定：候補が534型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

外形図・規格表
型番リスト
詳細情報
カタログ

外形図・規格表

外形図

歯車形状

A形		B形

[ NG ]A形は軸穴タップ加工不可

部は表面処理無
[ ! ]A形はB形のボスをカットして製作するため、
端面に表面処理が付かない部分があります。
[ ! ]高周波焼き入れは歯先まで入れています。

軸穴仕様（選択可能歯車形状）
丸穴（A形 B形）	丸穴＋タップ（B形）	キー溝穴（A形）	キー溝穴＋タップ（B形）

[ ! ]キー溝と歯の位置関係は一定ではありません。
　　歯面精度　新JIS B 1702-1 8級相当
　　（旧JIS B 1702 4級）

キー溝寸法公差

P寸法公差（H7)

呼び	P_H7
8N～10K	＋0.015 0
11N～18N	＋0.018 0
19N～30N	＋0.021 0
31N～50N	＋0.025 0

[ ! ]JIS B 0401-2に準拠。

キー溝寸法公差

呼び	b_JS9		t
8N～10N	3	±0.0125	1.4	＋0.1 0
10K～12N	4	±0.0150	1.8
13N～17N	5		2.3
18N～22N	6		2.8
23N～30N	8	±0.0180	3.3	＋0.2 0
31N～38N	10	±0.0180
39N～44N	12	±0.0215
45N～50N	14	±0.0215	3.8

[ ! ]JIS B 1301に準拠。

指示無き寸法公差(歯部以外）

寸法区分		公差 (mm)
を超え	以下	公差 (mm)
0.5	3	±0.1
3	6	±0.1
6	30	±0.2
30	120	±0.3
120	400	±0.5

[ ! ]JIS B 0405ｍ級(中級)に準拠。

Type			[ M ]材質	[ S ]表面処理	[ H ]硬度	[ A ]付属品
丸穴	丸穴＋タップ	キー溝穴　キー溝穴＋タップ
GEAHBH	GEABH	GEAKBH	S45C相当	四三酸化鉄皮膜	歯部高周波焼入 51～55HRC(深度1mm以上)	セットスクリュー（くぼみ先） (SCM435 四三酸化鉄皮膜)

[ ! ]軸穴仕様「丸穴」にはセットスクリューは付属しません。
[ ! ]軸穴仕様「タップ」にはセットスクリューが付属します。
[ ! ]輸送中の揺れによりセットスクリューが本体から外れている場合がございます。

タップ穴寸法

軸穴径 P_H7	M （並目）	付属品セットスクリュー
軸穴径 P_H7	M （並目）	付属品セットスクリュー
6～12	M4	M4×3
13～17	M5	M5×4
18～30	M6	M6×5
31～45	M8	M8×6
46～56	M10	M10×8

規格表

型式	－	歯数 T	－	歯幅 B	－	歯車形状	－	軸穴径 P
GEAHBH2.0	－	30	－	20	－	A	－	25	（丸穴、A型）
GEABH2.0	－	30	－	20	－	B	－	25	（丸穴＋タップ、B型）
GEAKBH2.0	－	30	－	20	－	B	－	25N	（キー溝穴＋タップ、B型）

■モジュール 1.0/1.5
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型式		歯数	B	歯車形状	軸穴径P_H7(指定1mm単位)		d 基準円直径	D 歯先円直径	G 歯底円直径	H	L	ℓ₁	ℓ₂	＊1許容伝達力 (N・m) 曲げ強さ	￥基準単価 1～10コ
Type	モジュール				丸穴丸穴＋タップ	キー溝穴キー溝穴＋タップ									￥基準単価 1～10コ
															丸穴	丸穴＋タップ	キー溝穴キー溝穴＋タップ
															GEAHBH	GEABH	GEAKBH
丸穴 (A形・B形) GEAHBH 丸穴＋タップ (B形) GEABH キー溝穴 (A形) キー溝穴＋タップ (B形) GEAKBH	1.0	18	8	A B	6～10	－	18	20	15.5	15	18	10	5	4.76	3,000	3,410	－
		20			6～11	8N・10N・10K	20	22	17.5	17				5.57	3,260	3,640	3,790
		22			8～14	8N～12N・10K	22	24	19.5	18				6.42	3,470	3,860	3,990
		24					24	26	21.5	20				7.27	3,750	4,160	4,290
		25					25	27	22.5					7.69	3,870	4,280	4,420
		26					26	28	23.5					8.12	4,010	4,410	4,070
		28					28	30	25.5					9.02	4,270	4,200	4,340
		30			10～17	10N～15N 10K	30	32	27.5	25				9.87	4,440	4,380	4,520
		32					32	34	29.5					10.79	4,520	4,910	5,060
		35					35	37	32.5					12.13	4,580	4,980	5,110
		36					36	38	33.5					12.52	4,700	5,100	5,250
		40			10～21	10N～18N 10K	40	42	37.5	30				13.07	5,200	5,640	5,730
		45					45	47	42.5					15.18	5,730	6,160	6,260
		48					48	50	45.5					16.44	6,290	6,260	6,350
		50			12～24	12N～18N	50	52	47.5	35				17.23	6,530	6,500	6,590
		60			12～28	12N～25N	60	62	57.5	40				21.50	7,330	7,780	7,920
		70			12～28	12N～25N	70	72	67.5	40				25.74	8,750	9,190	9,320
		80			15～35	15N～30N	80	82	77.5	50				29.98	9,330	9,790	9,910
		100			15～35	15N～30N	100	102	97.5	50				38.72	12,060	12,520	12,650
	1.5	15	15		10～12	10N・10K	22.5	25.5	18.75	18	29	14	7	15.11	2,640	3,030	3,160
		16			10～13	10N・11N・10K	24	27	20.25	19.5				16.74	2,850	3,230	3,360
		18			10～15	10N～13N 10K	27	30	23.25	22				20.08	3,020	3,420	3,560
		20			10～16	10N～14N 10K	30	33	26.25	24				23.51	3,410	3,820	3,950
		24			12～19	12N～17N	36	39	32.25	28				30.56	3,960	4,370	4,020
		25			12～21	12N～18N	37.5	40.5	33.75	30				32.39	4,210	4,150	4,290
		26			12～22	12N～19N	39	42	35.25	32				31.16	4,290	4,270	4,370
		28			15～25	15N～19N	42	45	38.25	36				34.58	4,000	4,440	4,540
		30			15～26	15N～23N	45	48	41.25	38				37.84	4,130	4,580	4,670
		32			15～28	15N～24N	48	51	44.25	40				41.03	4,480	4,910	5,010
		35			15～29	15N～26N	52.5	55.5	48.75	42				46.51	4,780	5,230	5,360
		36			15～31	15N～28N	54	57	50.25	45				48.00	4,840	5,290	5,430
		40			15～35	15N～31N	60	63	56.25	50				54.90	5,320	5,760	5,910
		45			18～35	18N～31N	67.5	70.5	63.75					63.90	5,780	6,200	6,320
		48			18～35	18N～31N	72	75	68.25					69.20	6,250	6,670	6,780
		50			18～42	18N～38N	75	78	71.25	60				72.69	6,370	6,830	6,950
		60			20～42	20N～38N	90	93	86.25					90.68	9,200	9,170	9,300
		70			20～42	20N～38N	105	108	101.25					108.59	10,090	10,540	10,680

●注意事項
[ NG ]表中［‐］の箇所は選択できません。
[ NG ]キー溝穴＋タップの場合、軸穴径9Nは製作できません。
[ ! ]表示数量超えはお見積り。

●型式生成

[ ! ]丸穴、丸穴＋タップの場合、軸穴径6.35が選択可能です。

[ ! ]キー溝穴＋タップの軸穴径10で、キー溝幅4.0mm（高さ1.8mm）をご希望の場合は、P寸を10Kとご指定ください。キー溝寸法公差表はこちら。

[ ! ]規格表で指定できない仕様をご希望の場合は規格外品サービスへお見積りください。

●技術情報
＊1表記の許容伝達力は任意の条件のもとに計算した参考値です。条件については>>こちらをご参照ください。
[ ! ]歯車のバックラッシ公差は>>こちらを参照ください。
[ ! ]軸間距離の許容差（参考値）は>>こちらを参照ください。

■モジュール 2.0/2.5/3.0
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型式		歯数	B	歯車形状	軸穴径P_H7(指定1mm単位)		d 基準円直径	D 歯先円直径	G 歯底円直径	H	L	ℓ₁	ℓ₂	＊1許容伝達力 (N・m) 曲げ強さ	￥基準単価 1～30コ
Type	モジュール				丸穴丸穴＋タップ	キー溝穴キー溝穴＋タップ									￥基準単価 1～30コ
															丸穴	丸穴＋タップ	キー溝穴キー溝穴＋タップ
															GEAHBH	GEABH	GEAKBH
丸穴 (A形・B形) GEAHBH 丸穴＋タップ (B形) GEABH キー溝穴 (A形) キー溝穴＋タップ (B形) GEAKBH	2.0	15	20	A B	12～17	12N～14N	30	34	25	24	36	16	8	35.81	3,450	3,860	4,000
		16			12～18	12N～15N	32	36	27	26				39.67	3,640	3,870	4,010
		18			12～21	12N～18N	36	40	31	30				47.59	3,960	3,900	4,020
		20			15～22	15N～19N	40	44	35	32				50.67	4,120	4,050	4,190
		22			15～22	15N～19N	44	48	39	36				58.24	4,220	4,660	4,760
		24			15～26	15N～23N	48	52	43	38				65.86	4,270	4,730	4,820
		25			15～28	15N～24N	50	54	45	40				69.81	4,330	4,780	4,900
		28			15～31	15N～28N	56	60	51	45				81.96	4,830	5,260	5,410
		30			18～35	18N～31N	60	64	55	50				89.70	4,990	5,440	5,570
		32					64	68	59					97.27	5,220	5,650	5,790
		36					72	76	67					113.78	5,680	6,100	6,220
		40			20～42	20N～38N	80	84	75	60				130.13	6,830	7,280	7,410
		45					90	94	85					151.46	7,790	8,200	8,330
		48					96	100	91					164.04	8,630	9,070	9,210
		50			25～42	25N～38N	100	104	95					172.31	9,020	8,990	9,120
		60			25～45	25N～42N	120	124	115	65				205.60	11,500	11,950	12,090
	2.5	16	25		15～22	15N～19N	40	45	33.75	32	43	18	9	70.43	3,550	3,930	4,050
		20			18～28	18N～24N	50	55	43.75	40				98.97	9,090	4,970	5,080
		24			18～33	18N～30N	60	65	53.75	48				128.63	5,450	5,870	6,000
		25			20～35	20N～31N	62.5	67.5	56.25	50				136.34	5,750	6,170	6,290
		28			20～42	20N～38N	70	75	63.75	60				160.07	6,510	6,930	7,050
		30			20～45	20N～42N	75	80	68.75	65				175.19	7,050	7,470	7,590
		36			20～49	20N～45N	90	95	83.75	70				222.23	8,460	8,860	8,990
		40			25～49	25N～45N	100	105	93.75	70				254.16	9,590	9,980	10,100
		45			25～52	25N～49N	112.5	117.5	106.25	75				295.82	10,570	10,960	11,090
		48			25～52	25N～49N	120	125	113.75	75				306.46	11,390	11,780	11,910
		50			25～56	25N～50N	125	130	118.75	80				321.92	12,140	12,530	12,640
	3.0	16	30		16～26	16N～23N	48	54	40.5	38	50	20	10	121.71	4,580	4,990	5,110
		20			20～35	20N～31N	60	66	52.5	50				171.01	5,450	5,840	5,950
		24			20～40	20N～37N	72	78	64.5	58				222.27	6,580	6,970	7,090
		25			20～42	20N～38N	75	81	67.5	60				235.60	6,940	7,330	7,430
		30			25～52	25N～49N	90	96	82.5	75				302.72	8,700	9,090	9,220
		32			25～52	25N～49N	96	102	88.5	75				328.27	9,490	9,880	9,990
		36			25～56	25N～50N	108	114	100.5	80				384.01	10,720	11,110	11,220
		40			25～56	25N～50N	120	126	112.5	80				420.10	12,060	12,450	12,570

＊1表記の許容伝達力は任意の条件のもとに計算した参考値です。条件については>>こちらをご参照ください。
[ ! ]表示数量超えはお見積り
[ ! ]歯車のバックラッシ公差は>>こちらを参照ください。
[ ! ]軸間距離の許容差（参考値）は>>こちらを参照ください。

追加工

型式

－

歯数
T

－

歯幅
B

－

歯車
形状

－

軸穴径
P

－

追加工

GEAHBH2.0

－

KFC40

－

（側面通し穴 KFC、規格条件: P+K+4 ≦ KFC(KTC) ≦ G-K-4、A型）

・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

Alterations	止めねじ追加工		側面通し穴	側面タップ穴
Code	KC90	KC120	KFC・KTC	QFC・QTC
Spec.	90°位置に止めねじをもう1カ所追加工します。セットスクリューが追加されます。 [ NG ]丸穴タイプは適用不可	120°位置に止めねじをもう1カ所追加工します。セットスクリューが追加されます。 [ NG ]丸穴タイプは適用不可	側面に通し穴を追加工します。（KFC・KTC：1mm単位指定　K：0.5mm単位指定） [ ! ]A形のみ適用 [ ! ]P＋K＋4 ≦ KFC（KTC）≦ G－K－4 K選択 K3.0～K6.0 指定方法 KFC20－K3.5	歯車の側面にタップ穴を追加工します。（QFC,QTC:1mm単位指定） [ ! ]A形のみ適用 [ ! ]P＋M＋4 ≦ QFC（QTC）≦ G－M－4 M選択 M3 M4 指定方法 QFC25－M3 [ ! ]タップ穴深サM×1.5（B＜M×1.5のときは貫通）
Spec.
￥/1Code	200	200	700	500

[ ! ]指定できない穴径、仕様をご希望の場合は規格外品サービスへお見積りください。

型番リスト

表示件数

...

型番

GEABH1.0-18-8-B-6.35

GEABH1.0-18-8-B-[6-10/1]

GEABH1.0-20-8-B-6.35

GEABH1.0-20-8-B-[6-11/1]

GEABH1.0-22-8-B-[8-14/1]

GEABH1.0-24-8-B-[8-14/1]

GEABH1.0-25-8-B-[8-14/1]

GEABH1.0-26-8-B-[8-14/1]

GEABH1.0-28-8-B-[8-14/1]

GEABH1.0-30-8-B-[10-17/1]

GEABH1.0-32-8-B-[10-17/1]

GEABH1.0-35-8-B-[10-17/1]

GEABH1.0-36-8-B-[10-17/1]

GEABH1.0-40-8-B-[10-21/1]

GEABH1.0-45-8-B-[10-21/1]

GEABH1.0-48-8-B-[10-21/1]

GEABH1.0-50-8-B-[12-24/1]

GEABH1.0-60-8-B-[12-28/1]

GEABH1.0-70-8-B-[12-28/1]

GEABH1.0-80-8-B-[15-35/1]

GEABH1.0-100-8-B-[15-35/1]

GEABH1.5-15-15-B-[10-12/1]

GEABH1.5-16-15-B-[10-13/1]

GEABH1.5-18-15-B-[10-15/1]

GEABH1.5-20-15-B-[10-16/1]

GEABH1.5-24-15-B-[12-19/1]

GEABH1.5-25-15-B-[12-21/1]

GEABH1.5-26-15-B-[12-22/1]

GEABH1.5-28-15-B-[15-25/1]

GEABH1.5-30-15-B-[15-26/1]

GEABH1.5-32-15-B-[15-28/1]

GEABH1.5-35-15-B-[15-29/1]

GEABH1.5-36-15-B-[15-31/1]

GEABH1.5-40-15-B-[15-35/1]

GEABH1.5-45-15-B-[18-35/1]

GEABH1.5-48-15-B-[18-35/1]

GEABH1.5-50-15-B-[18-42/1]

GEABH1.5-60-15-B-[20-42/1]

GEABH1.5-70-15-B-[20-42/1]

GEABH2.0-15-20-B-[12-17/1]

GEABH2.0-16-20-B-[12-18/1]

GEABH2.0-18-20-B-[12-21/1]

GEABH2.0-20-20-B-[15-22/1]

GEABH2.0-22-20-B-[15-22/1]

GEABH2.0-24-20-B-[15-26/1]

GEABH2.0-25-20-B-[15-28/1]

GEABH2.0-28-20-B-[15-31/1]

GEABH2.0-30-20-B-[18-35/1]

GEABH2.0-32-20-B-[18-35/1]

GEABH2.0-36-20-B-[18-35/1]

GEABH2.0-40-20-B-[20-42/1]

GEABH2.0-45-20-B-[20-42/1]

GEABH2.0-48-20-B-[20-42/1]

GEABH2.0-50-20-B-[25-42/1]

GEABH2.0-60-20-B-[25-45/1]

GEABH2.5-16-25-B-[15-22/1]

GEABH2.5-20-25-B-[18-28/1]

GEABH2.5-24-25-B-[18-33/1]

GEABH2.5-25-25-B-[20-35/1]

GEABH2.5-28-25-B-[20-42/1]

モジュール

歯数

(T)

歯幅 B

(mm)

形状

軸穴形状

軸穴径

(mm)

キー溝寸法公差

材質証明書：材質

材質証明書：表面処理

RoHS?

最小発注数量

1	18	8	B形	丸穴+タップ	6.35	-	本体：S45C相当\|セットスクリュー：SCM435	本体：四三酸化鉄皮膜\|セットスクリュー：四三酸化鉄皮膜	10	1個
1	18	8	B形	丸穴+タップ	6 ～ 10	-	本体：S45C相当\|セットスクリュー：SCM435	本体：四三酸化鉄皮膜\|セットスクリュー：四三酸化鉄皮膜	10	1個
1	20	8	B形	丸穴+タップ	6.35	-	本体：S45C相当\|セットスクリュー：SCM435	本体：四三酸化鉄皮膜\|セットスクリュー：四三酸化鉄皮膜	10	1個
1	20	8	B形	丸穴+タップ	6 ～ 11	-	本体：S45C相当\|セットスクリュー：SCM435	本体：四三酸化鉄皮膜\|セットスクリュー：四三酸化鉄皮膜	10	1個
1	22	8	B形	丸穴+タップ	8 ～ 14	-	本体：S45C相当\|セットスクリュー：SCM435	本体：四三酸化鉄皮膜\|セットスクリュー：四三酸化鉄皮膜	10	1個
1	24	8	B形	丸穴+タップ	8 ～ 14	-	本体：S45C相当\|セットスクリュー：SCM435	本体：四三酸化鉄皮膜\|セットスクリュー：四三酸化鉄皮膜	10	1個
1	25	8	B形	丸穴+タップ	8 ～ 14	-	本体：S45C相当\|セットスクリュー：SCM435	本体：四三酸化鉄皮膜\|セットスクリュー：四三酸化鉄皮膜	10	1個
1	26	8	B形	丸穴+タップ	8 ～ 14	-	本体：S45C相当\|セットスクリュー：SCM435	本体：四三酸化鉄皮膜\|セットスクリュー：四三酸化鉄皮膜	10	1個
1	28	8	B形	丸穴+タップ	8 ～ 14	-	本体：S45C相当\|セットスクリュー：SCM435	本体：四三酸化鉄皮膜\|セットスクリュー：四三酸化鉄皮膜	10	1個
1	30	8	B形	丸穴+タップ	10 ～ 17	-	本体：S45C相当\|セットスクリュー：SCM435	本体：四三酸化鉄皮膜\|セットスクリュー：四三酸化鉄皮膜	10	1個
1	32	8	B形	丸穴+タップ	10 ～ 17	-	本体：S45C相当\|セットスクリュー：SCM435	本体：四三酸化鉄皮膜\|セットスクリュー：四三酸化鉄皮膜	10	1個
1	35	8	B形	丸穴+タップ	10 ～ 17	-	本体：S45C相当\|セットスクリュー：SCM435	本体：四三酸化鉄皮膜\|セットスクリュー：四三酸化鉄皮膜	10	1個
1	36	8	B形	丸穴+タップ	10 ～ 17	-	本体：S45C相当\|セットスクリュー：SCM435	本体：四三酸化鉄皮膜\|セットスクリュー：四三酸化鉄皮膜	10	1個
1	40	8	B形	丸穴+タップ	10 ～ 21	-	本体：S45C相当\|セットスクリュー：SCM435	本体：四三酸化鉄皮膜\|セットスクリュー：四三酸化鉄皮膜	10	1個
1	45	8	B形	丸穴+タップ	10 ～ 21	-	本体：S45C相当\|セットスクリュー：SCM435	本体：四三酸化鉄皮膜\|セットスクリュー：四三酸化鉄皮膜	10	1個
1	48	8	B形	丸穴+タップ	10 ～ 21	-	本体：S45C相当\|セットスクリュー：SCM435	本体：四三酸化鉄皮膜\|セットスクリュー：四三酸化鉄皮膜	10	1個
1	50	8	B形	丸穴+タップ	12 ～ 24	-	本体：S45C相当\|セットスクリュー：SCM435	本体：四三酸化鉄皮膜\|セットスクリュー：四三酸化鉄皮膜	10	1個
1	60	8	B形	丸穴+タップ	12 ～ 28	-	本体：S45C相当\|セットスクリュー：SCM435	本体：四三酸化鉄皮膜\|セットスクリュー：四三酸化鉄皮膜	10	1個
1	70	8	B形	丸穴+タップ	12 ～ 28	-	本体：S45C相当\|セットスクリュー：SCM435	本体：四三酸化鉄皮膜\|セットスクリュー：四三酸化鉄皮膜	10	1個
1	80	8	B形	丸穴+タップ	15 ～ 35	-	本体：S45C相当\|セットスクリュー：SCM435	本体：四三酸化鉄皮膜\|セットスクリュー：四三酸化鉄皮膜	10	1個
1	100	8	B形	丸穴+タップ	15 ～ 35	-	本体：S45C相当\|セットスクリュー：SCM435	本体：四三酸化鉄皮膜\|セットスクリュー：四三酸化鉄皮膜	10	1個
1.5	15	15	B形	丸穴+タップ	10 ～ 12	-	本体：S45C相当\|セットスクリュー：SCM435	本体：四三酸化鉄皮膜\|セットスクリュー：四三酸化鉄皮膜	10	1個
1.5	16	15	B形	丸穴+タップ	10 ～ 13	-	本体：S45C相当\|セットスクリュー：SCM435	本体：四三酸化鉄皮膜\|セットスクリュー：四三酸化鉄皮膜	10	1個
1.5	18	15	B形	丸穴+タップ	10 ～ 15	-	本体：S45C相当\|セットスクリュー：SCM435	本体：四三酸化鉄皮膜\|セットスクリュー：四三酸化鉄皮膜	10	1個
1.5	20	15	B形	丸穴+タップ	10 ～ 16	-	本体：S45C相当\|セットスクリュー：SCM435	本体：四三酸化鉄皮膜\|セットスクリュー：四三酸化鉄皮膜	10	1個
1.5	24	15	B形	丸穴+タップ	12 ～ 19	-	本体：S45C相当\|セットスクリュー：SCM435	本体：四三酸化鉄皮膜\|セットスクリュー：四三酸化鉄皮膜	10	1個
1.5	25	15	B形	丸穴+タップ	12 ～ 21	-	本体：S45C相当\|セットスクリュー：SCM435	本体：四三酸化鉄皮膜\|セットスクリュー：四三酸化鉄皮膜	10	1個
1.5	26	15	B形	丸穴+タップ	12 ～ 22	-	本体：S45C相当\|セットスクリュー：SCM435	本体：四三酸化鉄皮膜\|セットスクリュー：四三酸化鉄皮膜	10	1個
1.5	28	15	B形	丸穴+タップ	15 ～ 25	-	本体：S45C相当\|セットスクリュー：SCM435	本体：四三酸化鉄皮膜\|セットスクリュー：四三酸化鉄皮膜	10	1個
1.5	30	15	B形	丸穴+タップ	15 ～ 26	-	本体：S45C相当\|セットスクリュー：SCM435	本体：四三酸化鉄皮膜\|セットスクリュー：四三酸化鉄皮膜	10	1個
1.5	32	15	B形	丸穴+タップ	15 ～ 28	-	本体：S45C相当\|セットスクリュー：SCM435	本体：四三酸化鉄皮膜\|セットスクリュー：四三酸化鉄皮膜	10	1個
1.5	35	15	B形	丸穴+タップ	15 ～ 29	-	本体：S45C相当\|セットスクリュー：SCM435	本体：四三酸化鉄皮膜\|セットスクリュー：四三酸化鉄皮膜	10	1個
1.5	36	15	B形	丸穴+タップ	15 ～ 31	-	本体：S45C相当\|セットスクリュー：SCM435	本体：四三酸化鉄皮膜\|セットスクリュー：四三酸化鉄皮膜	10	1個
1.5	40	15	B形	丸穴+タップ	15 ～ 35	-	本体：S45C相当\|セットスクリュー：SCM435	本体：四三酸化鉄皮膜\|セットスクリュー：四三酸化鉄皮膜	10	1個
1.5	45	15	B形	丸穴+タップ	18 ～ 35	-	本体：S45C相当\|セットスクリュー：SCM435	本体：四三酸化鉄皮膜\|セットスクリュー：四三酸化鉄皮膜	10	1個
1.5	48	15	B形	丸穴+タップ	18 ～ 35	-	本体：S45C相当\|セットスクリュー：SCM435	本体：四三酸化鉄皮膜\|セットスクリュー：四三酸化鉄皮膜	10	1個
1.5	50	15	B形	丸穴+タップ	18 ～ 42	-	本体：S45C相当\|セットスクリュー：SCM435	本体：四三酸化鉄皮膜\|セットスクリュー：四三酸化鉄皮膜	10	1個
1.5	60	15	B形	丸穴+タップ	20 ～ 42	-	本体：S45C相当\|セットスクリュー：SCM435	本体：四三酸化鉄皮膜\|セットスクリュー：四三酸化鉄皮膜	10	1個
1.5	70	15	B形	丸穴+タップ	20 ～ 42	-	本体：S45C相当\|セットスクリュー：SCM435	本体：四三酸化鉄皮膜\|セットスクリュー：四三酸化鉄皮膜	10	1個
2	15	20	B形	丸穴+タップ	12 ～ 17	-	本体：S45C相当\|セットスクリュー：SCM435	本体：四三酸化鉄皮膜\|セットスクリュー：四三酸化鉄皮膜	10	1個
2	16	20	B形	丸穴+タップ	12 ～ 18	-	本体：S45C相当\|セットスクリュー：SCM435	本体：四三酸化鉄皮膜\|セットスクリュー：四三酸化鉄皮膜	10	1個
2	18	20	B形	丸穴+タップ	12 ～ 21	-	本体：S45C相当\|セットスクリュー：SCM435	本体：四三酸化鉄皮膜\|セットスクリュー：四三酸化鉄皮膜	10	1個
2	20	20	B形	丸穴+タップ	15 ～ 22	-	本体：S45C相当\|セットスクリュー：SCM435	本体：四三酸化鉄皮膜\|セットスクリュー：四三酸化鉄皮膜	10	1個
2	22	20	B形	丸穴+タップ	15 ～ 22	-	本体：S45C相当\|セットスクリュー：SCM435	本体：四三酸化鉄皮膜\|セットスクリュー：四三酸化鉄皮膜	10	1個
2	24	20	B形	丸穴+タップ	15 ～ 26	-	本体：S45C相当\|セットスクリュー：SCM435	本体：四三酸化鉄皮膜\|セットスクリュー：四三酸化鉄皮膜	10	1個
2	25	20	B形	丸穴+タップ	15 ～ 28	-	本体：S45C相当\|セットスクリュー：SCM435	本体：四三酸化鉄皮膜\|セットスクリュー：四三酸化鉄皮膜	10	1個
2	28	20	B形	丸穴+タップ	15 ～ 31	-	本体：S45C相当\|セットスクリュー：SCM435	本体：四三酸化鉄皮膜\|セットスクリュー：四三酸化鉄皮膜	10	1個
2	30	20	B形	丸穴+タップ	18 ～ 35	-	本体：S45C相当\|セットスクリュー：SCM435	本体：四三酸化鉄皮膜\|セットスクリュー：四三酸化鉄皮膜	10	1個
2	32	20	B形	丸穴+タップ	18 ～ 35	-	本体：S45C相当\|セットスクリュー：SCM435	本体：四三酸化鉄皮膜\|セットスクリュー：四三酸化鉄皮膜	10	1個
2	36	20	B形	丸穴+タップ	18 ～ 35	-	本体：S45C相当\|セットスクリュー：SCM435	本体：四三酸化鉄皮膜\|セットスクリュー：四三酸化鉄皮膜	10	1個
2	40	20	B形	丸穴+タップ	20 ～ 42	-	本体：S45C相当\|セットスクリュー：SCM435	本体：四三酸化鉄皮膜\|セットスクリュー：四三酸化鉄皮膜	10	1個
2	45	20	B形	丸穴+タップ	20 ～ 42	-	本体：S45C相当\|セットスクリュー：SCM435	本体：四三酸化鉄皮膜\|セットスクリュー：四三酸化鉄皮膜	10	1個
2	48	20	B形	丸穴+タップ	20 ～ 42	-	本体：S45C相当\|セットスクリュー：SCM435	本体：四三酸化鉄皮膜\|セットスクリュー：四三酸化鉄皮膜	10	1個
2	50	20	B形	丸穴+タップ	25 ～ 42	-	本体：S45C相当\|セットスクリュー：SCM435	本体：四三酸化鉄皮膜\|セットスクリュー：四三酸化鉄皮膜	10	1個
2	60	20	B形	丸穴+タップ	25 ～ 45	-	本体：S45C相当\|セットスクリュー：SCM435	本体：四三酸化鉄皮膜\|セットスクリュー：四三酸化鉄皮膜	10	1個
2.5	16	25	B形	丸穴+タップ	15 ～ 22	-	本体：S45C相当\|セットスクリュー：SCM435	本体：四三酸化鉄皮膜\|セットスクリュー：四三酸化鉄皮膜	10	1個
2.5	20	25	B形	丸穴+タップ	18 ～ 28	-	本体：S45C相当\|セットスクリュー：SCM435	本体：四三酸化鉄皮膜\|セットスクリュー：四三酸化鉄皮膜	10	1個
2.5	24	25	B形	丸穴+タップ	18 ～ 33	-	本体：S45C相当\|セットスクリュー：SCM435	本体：四三酸化鉄皮膜\|セットスクリュー：四三酸化鉄皮膜	10	1個
2.5	25	25	B形	丸穴+タップ	20 ～ 35	-	本体：S45C相当\|セットスクリュー：SCM435	本体：四三酸化鉄皮膜\|セットスクリュー：四三酸化鉄皮膜	10	1個
2.5	28	25	B形	丸穴+タップ	20 ～ 42	-	本体：S45C相当\|セットスクリュー：SCM435	本体：四三酸化鉄皮膜\|セットスクリュー：四三酸化鉄皮膜	10	1個

通常単価(税別) (税込単価)	通常出荷日

- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目

...

基本情報
納期・価格

基本情報

【特長】歯部高周波焼入により、歯面強度は通常品の約5倍！
さらに歯部研磨加工を加え、高精度の歯車を実現しました。
ボス止めねじ、側面取付け穴追加工にも対応可能です。

ご注意

【注文再開のご案内】すべてのモジュールでご注文を再開いたしました。
※現状は都度お見積となりますので、状況次第で納期をいただく場合がございます。
標準品で指定できない仕様・寸法をご希望の場合は、カタログ規格外品サービスにて製作可否を含めたお見積もりをお願いします。
軸穴仕様「丸穴」にはセットスクリューは付属しません。
軸穴仕様「タップ」にはセットスクリューが付属します。
当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

技術情報

納期・価格

納期

日目出荷

数量区分	標準対応		個別対応
数量区分	小口		大口
数量	1〜10	11〜30	31〜
出荷日	通常	＋13日	お見積り

表示数量超えはWOSにてご確認ください。

				ご注文締切
急	ストークB	3日目出荷	500円/1本	PM 8:00迄	>>こちら

[ ! ]3本以上で1明細行当たり一律1,350円

出荷日については、こちらをご覧ください。

カタログ

カタログ (見開き版)

現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

商品担当おすすめ

ミスミ
平歯車　圧力角20°　モジュール1.0　軸穴加工タイプ
モジュール：1.0の平歯車です。平歯車を多くの歯数から選ぶことが可能で、軸穴も内径寸法やキー溝、段付き穴などの加工できます。
ミスミ
平歯車　圧力角20°　モジュール2.0　軸穴加工タイプ
モジュール：2.0の平歯車です。平歯車を多くの歯数から選ぶことが可能で、軸穴も内径寸法やキー溝、段付き穴などの加工できます。
ミスミ
平歯車　圧力角20°　モジュール1.5　軸穴加工タイプ
モジュール：1.5の平歯車です。平歯車を多くの歯数から選ぶことが可能で、軸穴も内径寸法やキー溝、段付き穴などの加工できます。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

平歯車　圧力角20°　高周波焼入れ　歯研タイプのレビュー

4.1平均満足度：4.16件のレビュー

星5
50%
星4
17%
星3
33%
星2
0%
星1
0%

自社設計の機械装置に使用

満足度：3.02019/10/16

自社設計の機械装置に使用強度があります。溝の底の黒皮が、ひびっぽく見えて勘違いしました。納期も早く、良いです。

2人が参考にしています。

ワークの搬送をラックアンドピニオンで

満足度：3.02020/09/28

板状のワークの搬送を、ワークの両端を持ち上げて搬送させる為に、回転軸の両端にこちらのギアを取付け、２つのラックギアを同期...もっと読む

0人が参考にしています。

機械整備

満足度：5.02020/03/31

精度も材質も問題なく普通に使えてます。納期も早く助かってます。

0人が参考にしています。

アルミ線材に送り歯車

満足度：5.02019/12/05

本来の用途とはちがうのですが、線材を歯車二つではさんで送りだす機構に使用しました。刃先の焼入れがしてあるのと、外形も豊富...もっと読む

0人が参考にしています。

ネジ

満足度：4.02019/11/12

金型にネジ型作成多数個取りし使用しました問題なくつかえました

0人が参考にしています。

6件全て見る

この商品を見た人は、こんな商品も見ています

	今見ている商品平歯車　圧力角20°　高周波焼入れ　歯研タイプ	軸付歯研平歯車	SSAG歯研平歯車	CP軸付歯研平歯車	CP歯研平歯車 SSCPG	KSG/KSCPG歯研平歯車
メーカー	ミスミ	小原歯車工業	小原歯車工業	小原歯車工業	小原歯車工業	小原歯車工業
通常価格	-	5,647円 -	2,436円 -	6,174円 -	5,082円 -	4,686円 -
通常出荷日	5日目〜	在庫品1日目〜	在庫品1日目〜	2日目	2日目〜	2日目〜
特性・用途	該当なし	-	-	-	-	-
材質	S45C相当	S45C	S45C	S45C	S45C	SCM440
詳細材質	S45C相当	-	-	-	-	-
表面処理	四三酸化鉄皮膜	黒染	歯部以外黒染	黒染	歯部以外黒染	歯部以外黒染
熱処理	高周波焼入れ	調質、歯面高周波焼入れ	歯面高周波焼入れ	調質・高周波焼入れ	歯面高周波焼入れ	調質、歯面高周波焼入れ

この商品に関連するミスミユニット事例その他の事例を探す

平歯車カテゴリの売れ筋ランキング

通常価格、通常出荷日が表示と異なる場合がございます

平歯車に関連する通販・販売特集

技術サポート窓口

メカニカル部品技術窓口

商品の仕様・技術のお問い合わせ

Webお問い合わせフォーム

営業時間：9:00～18:00（土曜日・日曜日・祝日は除く）

※お問い合わせフォームは24時間受付しております。

見積もり・発注後最短当日出荷　新規会員登録で2D・3D CADデータを無料でダウンロード

無料で会員登録

閉じる

比較リスト

材質	引張強さ (MPa)	降伏点 (0.2%耐力) (Mpa)	縦弾性係数 (GPa)	横弾性係数 (GPa)
S45C	570以上	345以上	200以上	77以上
SUS304	520以上	210以上	193以上	74以上
SCM435	930以上	785以上	206以上	79以上
高硬度ステンレス	1102	715	199	77

	試験前	96hr
高硬度ステンレス
SUS303
SUS440C 相当

回答可能（特定物質なし）	関連する各国主要規制に対応しているため、輸出案件等でも安心してご利用いただけます REACH SVHCおよび中国RoHSで規定される物質は、含有が禁止されるものではないため、特定物質には該当せず、回答可能の選択肢に含まれます（報告義務が発生する可能性がございます）・以下の条件に、いずれも該当する商品です　 - chemSHERPA-AI形式での回答が可能　 - 特定物質（一般的な各国主要規制で禁止されている物質）を、閾値を超えて使用していない
回答不可（調査不可/特定物質あり）	各国主要規制に対応していない（または調査不可）のため、輸出案件等でのご利用は推奨いたしません・以下の条件のうち、いずれかに該当する商品です　 - chemSHERPA-AI形式での回答が不可　 - 特定物質（一般的な各国主要規制で禁止されている物質）を、閾値を超えて使用している
調査中	現在調査中です。調査完了まで今しばらくお待ちください・調査中のため、現時点ではchemSHERPA-AI形式での回答ができない商品です

絞り込み条件

chemSHERPA・RoHS

モジュール

歯数(T)

歯幅 B(mm)

形状

軸穴形状

軸穴径(mm)

キー溝寸法公差

タイプ

CAD

出荷日

平歯車 圧力角20° 高周波焼入れ 歯研タイプ

外形図・規格表

外形図

規格表

追加工

関連リンク

型番リスト

詳細情報

基本情報

ご注意

納期・価格

納期

カタログ

商品担当おすすめ

この商品を見た人は、こんな商品も見ています

最近見た商品

この商品に関連するミスミ ユニット事例その他の事例を探す

平歯車カテゴリの売れ筋ランキング

平歯車に関連する通販・販売特集

技術サポート窓口

chemSHERPA

平歯車　圧力角20°　高周波焼入れ　歯研タイプ

この商品に関連するミスミユニット事例その他の事例を探す
