６シリーズ（溝幅８ｍｍ） アルミフレーム用板金プレート T型・十字型
- 通常単価(税別)
- 185円～1,056円
- 税込単価
- 204円～1,162円
フレーム締結の補強としてご使用頂けます。板金プレートは、締結部分（ブラケット締...
詳細情報を確認する- 環境対応
- RoHS対応（10物質）
- 特性・用途
- 該当なし
- フレームシリーズ
- ＨＦＳ６シリーズ用
- フレームシリーズ
- HFS
- フレームNo.
- 6
- 適合ボルト
- M6ボルト
ご注意
- 洗浄品はこちらからご選定いただけます。
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

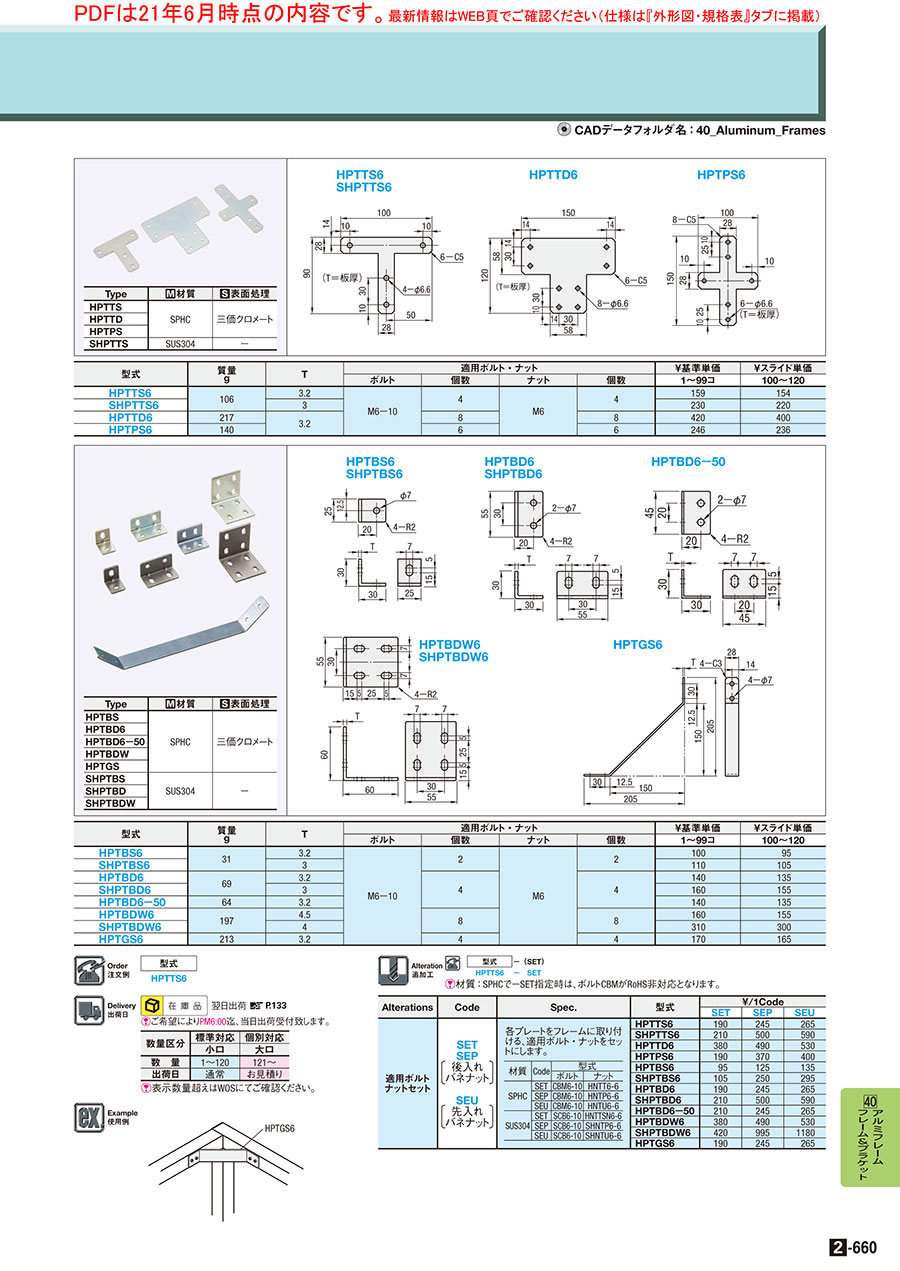

外形図・規格表
SHPTTS6
| Type | [ M ]材質 | [ S ]表面処理 |
| HPTTS | SPHC | 三価クロメート |
| HPTTD | ||
| HPTPS | ||
| SHPTTS | SUS304 | − |
規格表
| 型式 |
| HPTTS6 |
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| 型式 | 質量 g | T | 適用ボルト・ナット | ￥基準単価 | ￥スライド単価 | |||
| ボルト | 個数 | ナット | 個数 | 1〜99コ | 100〜120 | |||
| HPTTS6 | 106 | 3.2 | M6−10 | 4 | M6 | 4 | 169 | 164 |
| SHPTTS6 | 3 | 245 | 234 | |||||
| HPTTD6 | 217 | 3.2 | 8 | 8 | 447 | 426 | ||
| HPTPS6 | 140 | 6 | 6 | 262 | 251 | |||
追加工
| 型式 | − | (SET) |
| HPTTS6 | − | SET |
| Alterations | Code | Spec. | 型式 | ￥/1Code | ||||||||||||||||||||||||||||
| SET | SEP | SEU | ||||||||||||||||||||||||||||||
| 適用ボルト ナットセット | SET SEP (後入れバネナット) SEU (先入れバネナット) | 各プレートをフレームに取り付ける、 適用ボルト・ナットをセットにします。
| HPTTS6 | 202 | 261 | 282 | ||||||||||||||||||||||||||
| SHPTTS6 | 224 | 533 | 628 | |||||||||||||||||||||||||||||
| HPTTD6 | 405 | 522 | 564 | |||||||||||||||||||||||||||||
| HPTPS6 | 202 | 394 | 426 | |||||||||||||||||||||||||||||
| HPTBS6 | 101 | 133 | 144 | |||||||||||||||||||||||||||||
| SHPTBS6 | 112 | 266 | 314 | |||||||||||||||||||||||||||||
| HPTBD6 | 202 | 261 | 282 | |||||||||||||||||||||||||||||
| SHPTBD6 | 224 | 533 | 628 | |||||||||||||||||||||||||||||
| HPTBD6−50 | 224 | 261 | 282 | |||||||||||||||||||||||||||||
| HPTBDW6 | 405 | 522 | 564 | |||||||||||||||||||||||||||||
| SHPTBDW6 | 447 | 1,060 | 1,257 | |||||||||||||||||||||||||||||
| HPTGS6 | 202 | 261 | 282 | |||||||||||||||||||||||||||||
| [ ! ]材質：SPHCで−SET指定時は、ボルトCBMがRoHS非対応となります。 | ||||||||||||||||||||||||||||||||
追加工詳細
■鉄製品（HPTTS6,HPTTD6,HPTPS6）の追加工
| 追加工型式 | ボルト | ナット | ||||
|---|---|---|---|---|---|---|
| 型式 | 材質 | タイプ | 型式 | 材質 | ストッパ | |
| SET | CBM6-10 | 鉄 | 先入れ | HNTT6-6 | 鉄 | 無し |
| SEP | CBM6-10 | 鉄 | 後入れ | HNTP6-6 | 鉄 | 有り |
| SEU | CBM6-10 | 鉄 | 先入れ | HNTU6-6 | 鉄 | 有り |
■ステンレス製品（SHPTTS6）の追加工
| 追加工型式 | ボルト | ナット | ||||
|---|---|---|---|---|---|---|
| 型式 | 材質 | タイプ | 型式 | 材質 | ストッパ | |
| SET | SCB6-10 | ステンレス | 先入れ | HNTTSN6-6 | ステンレス | 無し |
| SEP | SCB6-10 | ステンレス | 後入れ | SHNTP6-6 | ステンレス | 有り |
| SEU | SCB6-10 | ステンレス | 先入れ | SHNTU6-6 | ステンレス | 有り |
対応フレーム
使用方法
- 板金プレートは、お客様の設計で締結部分（ブラケット締結、ボルト締結、ジョイント締結）の補強が必要な場合等に、必要な箇所に使用する。
- ボルトの本数が多いほうが締結力は強い。
- 安全柵と安全柵のつなぎにも使用可能。
