オープンエンドベルト アイアンラバー®
ご注意
- MAプーリは2009年度に販売終了しました。
- データ量都合でCADデータ表示省略。歯数の最大表示を制限しております。
- 標準品で指定できない仕様・寸法をご希望の場合は、カタログ規格外品サービスにて製作可否を含めたお見積もりをお願いします。
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
外形図・規格表
外形図
XLT5
LT10
HAT5
AT10
MTBOA
MA3
MA5
MA8
端面
| Type | 色 | [ M ]材質 | |
| 本体 | 心線 | ||
| TBOA・TTBOA-T5・T10 | 半透明 | アイアンラバー® (ポリウレタン) | 高張力 スチールコード |
| MTBOA・TTBOA-AT5・AT10 | 白 | ||
| 材質 | 特長 |
| クロロプレンゴム | 導電性がある。ポリウレタンよりも高付加環境に適している。 |
| ポリウレタン | 耐油性がある。粉塵の飛散が少なく、クリーンな伝動が可能。 |
| アイアンラバー（ポリウレタン） | 心線に高張力スチールコードを使用し、許容張力に優れる |
[ ! ]使用温度 0℃〜80℃（参考値）
[ ! ]アイアンラバーⓇはNOK株式会社の商標登録です。
[ ! ]製品使用時の適用接続金具は
規格表記載の型式を参考ください。
[ ! ]ベルトから異音が発生した場合は、摩耗や劣化が原因の可能性がございます。下記、ベルトの交換時期についてを確認いただき、交換を検討ください。
規格表
| 型式 | − | 歯数 | ||||
| Type | ベルト種類 | ベルト呼び幅 | ||||
| TBOA MTBOA TTBOA | − H − MA5 − AT5 | 100 100 150 | − − − | 1100 500 1200 | ||
| ベルト種類 | Pitch | 2θ(°) | H | h | i | Lr | 単位質量 g/m(幅:10mm) |
| XL | 5.08 | 50° | 2.3 | 1.27 | 1.03 | 2.57 | 22.0 |
| L | 9.525 | 40° | 3.6 | 1.69 | 1.91 | 4.65 | 36.2 |
| H | 12.7 | 40° | 4.3 | 2.29 | 2.01 | 6.12 | 41.7 |
| T5 | 5 | 40° | 2.2 | 1.2 | 1.0 | 2.67 | 20.8 |
| T10 | 10 | 40° | 4.5 | 2.5 | 2.0 | 5.32 | 40.0 |
| AT5 | 5 | 50° | 2.7 | 1.2 | 1.5 | − | 36.0 |
| AT10 | 10 | 50° | 4.5 | 2.5 | 2.0 | − | 60.0 |
| ベルト種類 | Pitch | H | h | i | 単位質量 g/m(幅:10mm) |
| MA3 | 3 | 2 | 1.1 | 0.9 | 20.8 |
| MA5 | 5 | 3.2 | 1.7 | 1.5 | 38.4 |
| MA8 | 8 | 4.6 | 2.8 | 1.8 | 59.2 |
[ ! ]MAタイププーリは2009年度に販売終了しました。
○：抵抗性あり △：限定された抵抗性あり ×：抵抗性なし
| 薬品名 | 抵抗性 | 薬品名 | 抵抗性 |
| 酢酸 | △ | 潤滑グリース | ○ |
| アセトン | △ | メタノール | △ |
| 塩化アルミニウム（水分5％） | ○ | メタノール/ガソリン（15/85） | △ |
| アンモニア水（10％） | ○ | メチルエチルケトン | △ |
| アニリン | × | 塩化メチル | △ |
| ASTM1号オイル | ○ | ミネラル油 | ○ |
| ASTM2号オイル | ○ | 硝酸 20％ | × |
| ASTM3号オイル | △ | ノーマルガソリン | △ |
| ベンゼン | △ | スーパーガソリン | △ |
| ブタノール | △ | 食塩水 | ○ |
| ブチルアセテート | × | 海水 | ○ |
| 四塩化炭素 | × | 塩化ナトリウム水溶液 | ○ |
| シクロヘクサノール | △ | 水酸化ナトリウム | △ |
| ディーゼル油 | ○ | テトラヒドラフラン | × |
| ジメチルホルムアミド | × | トルエン | × |
| エタノール | △ | トリクロロエチレン | × |
| 酢酸エチル | × | 水 | ○ |
| エチルエーテル | ○ | ||
| n－ヘブタン | ○ | ||
| 20％塩酸 | △ | ||
| 塩化鉄（水分5％） | △ | ||
| イソプロパノール | △ | ||
| 灯油 | ○ | ||
[ ! ]酸類、アルカリ類、過酸化物、水および含水物の場合はスチール芯線が腐食されることがあります。
[ ! ]温度が40℃以上の場合や、液に浸漬して使用する場合には、適用できません。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| 型式 | 歯数 | ベルト幅 (mm) | 許容張力 (N) | 適用接続金具 | ￥基準単価 | ||
| Type | ベルト種類 | ベルト呼び幅 | 下限〜上限 | 1〜5本 | |||
| TBOA (アイアンラバー®) | XL | 025 | 30〜9900 | 6.4 | 160 | TBCK−XL025 | 歯数×5 |
| 037 | 9.5 | 220 | TBCK−XL037 | 歯数×7 | |||
| 050 | 12.7 | 310 | TBCK−XL050 | 歯数×8 | |||
| L | 050 | 30〜6299 | 12.7 | 640 | TBCK−L050 | 歯数×18 | |
| 075 | 19.1 | 960 | TBCK−L075 | 歯数×24 | |||
| 100 | 25.4 | 1280 | TBCK−L100 | 歯数×32 | |||
| H | 075 | 45〜3938 | 19.1 | 960 | TBCK−H075 | 歯数×37 | |
| 100 | 25.4 | 1280 | TBCK−H100 | 歯数×46 | |||
| 150 | 38.1 | 1920 | TBCK−H150 | 歯数×58 | |||
| 200 | 50.8 | 2560 | TBCK−H200 | 歯数×85 | |||
| MTBOA (アイアンラバー®) | MA3 | 070 | 40〜9900 | 7 | 160 | TBCK−MA3070 | 歯数×5 |
| 100 | 10 | 250 | TBCK−MA3100 | 歯数×6 | |||
| 150 | 15 | 360 | TBCK−MA3150 | 歯数×7 | |||
| MA5 | 100 | 50〜9900 | 10 | 470 | TBCK−MA5100 | 歯数×12 | |
| 150 | 15 | 740 | TBCK−MA5150 | 歯数×14 | |||
| 250 | 25 | 1270 | TBCK−MA5250 | 歯数×21 | |||
| MA8 | 150 | 60〜5000 | 15 | 1620 | TBCK−MA8150 | 歯数×30 | |
| 200 | 20 | 2160 | TBCK−MA8200 | 歯数×36 | |||
| 250 | 25 | 2700 | TBCK−MA8250 | 歯数×41 | |||
| 400 | 40 | 4320 | TBCK−MA8400 | 歯数×55 | |||
| TTBOA (アイアンラバー®) | T5 | 100 | 40〜9900 | 10 | 250 | TBCK−T5100 | 歯数×7 |
| 150 | 15 | 360 | TBCK−T5150 | 歯数×11 | |||
| 200 | 20 | 490 | TBCK−T5200 | 歯数×17 | |||
| 250 | 25 | 620 | TBCK−T5250 | 歯数×18 | |||
| T10 | 150 | 40〜5000 | 15 | 640 | TBCK−T10150 | 歯数×24 | |
| 200 | 20 | 880 | TBCK−T10200 | 歯数×30 | |||
| 250 | 25 | 1280 | TBCK−T10250 | 歯数×35 | |||
| 400 | 40 | 1920 | TBCK−T10400 | 歯数×53 | |||
| 500 | 50 | 2560 | TBCK−T10500 | 歯数×66 | |||
| AT5 | 100 | 40〜9900 | 10 | 470 | ‐* | 歯数×8 | |
| 150 | 15 | 740 | TBCK−AT5150 | 歯数×13 | |||
| AT10 | 150 | 40〜4000 | 15 | 1620 | ‐* | 歯数×26 | |
| 200 | 20 | 2160 | TBCK−AT10200 | 歯数×33 | |||
| 250 | 25 | 2700 | TBCK−AT10250 | 歯数×38 | |||
[ ! ]全長は（歯数╳Pitch）です。
※計算例 TTBOA-T5100-100の場合
歯数＝100 T5 Pitch=5より
100×5＝500mm
[ ! ]kgf＝N×0.101972
[ ! ]ベルトの耐荷重、引張強度、膨張係数、電気抵抗値のデータはご用意がございません。
[ ! ]許容張力は引張り荷重のみに関しての許容値です。
[ ! ]ベルト交換時期の目安となる事例は、下記「技術情報：ベルトの交換時期について」を参照ください。
技術情報
ベルトの交換時期について
以下のベルトの状態と事例をベルト交換時期の目安として参考ください。
| ベルトの状態 | ||||||
| ① | ② | ③ | ④ | ⑤ | ⑥ | ⑦ |
 |  |  |  |  |  |  |
| 番号 | 事例 |

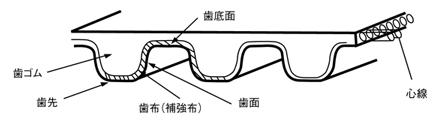

| ① | ベルトの歯部補強布が摩耗により無くなり、ゴム層や心線が露出しているとき。 歯面や歯底面が摩耗して無くなり、ゴムや心線が露出しているとき。 |
| ② | ベルトの背中のゴムが硬度上昇等により亀裂が発生しているとき。 |
| ③ | ベルトの歯元クラックが発生し、ゴム層まで達しているとき。 |
| ④ | ベルト側面が摩耗により損傷しているとき。 |
| ⑤ | ベルトに歯かけ等が発生しているとき。 |
| ⑥ | ベルト背部の摩耗が著しいとき。 |
| ⑦ | ベルトの心線や、ベルトそのものが切断してしまったとき。 |
発塵対策について
1.プーリのフランジとベルトの側面が擦られないようにする。
2.プーリとアイドラーが軸方向にズレないようにする。
3.ベルトが斜めにかからないように設置。偏心も発塵の原因になります。
4.歯飛びや異音を感じたら、プーリとベルトを確認ください。
タイミングベルト・プーリ総合情報のご案内
 | ・商品ラインナップや新着情報、技術情報やタイミングプーリ・ベルト選定ソフトなど お役立ち情報満載。 タイミングベルト・プーリ総合情報は>>こちらからご利用ください。 |
関連商品
| タイミングベルトガイド | タイミングベルト用金具 | ||
| プレス成型 マルチフィッティングタイプ | リニアガイド取付 プレートセット | 過圧防止タイプ | |
 |  |  |  |
| タイミングベルト用金具 | |||
| 過圧防止下金具 穴位置指定タイプ | ナット締めタイプ | 下金具ショートタイプ | |
 |  |  | |
関連リンク
特注お見積もりおよびご注文を承っております。
製作可否を含めたお見積もりとなるため、製作が不可能な場合もございます。予めご了承ください。
・寸法が記載されているポンチ絵、2DCAD図などを所持している場合は 「2D図面加工品」 へお見積もりをご依頼ください。
・標準品で取り扱いのないサイズ変更や追加工をご希望の場合は図面の有無を問わず「カタログ規格外品」へお見積もりをご依頼ください。
※お見積もりご回答までに3～5営業日（土日・祝日含まず）をいただいております。
※上記FAQにて問題・疑問点が解決しない場合は規格外品ページ右上にある 「お問合せフォーム」 より問い合わせください。
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
詳細情報
基本情報
通常のポリウレタンに比べ、許容張力が高く安定した往復運動に適しています。
【材質】ベルト：アイアンラバー®（ポリウレタン）、心線：高張力スチールコード
【ベルト形状】オープンエンド
【使用温度】0℃～80℃（参考値）
【ベルト種類（幅寸法）】
XL025（6.4mm：1/4インチ）、XL037（9.5mm：3/8インチ）、XL050（12.7mm：1/2インチ）
L050（12.7mm：1/2インチ）、L075（19.1mm：3/4インチ）、L100（25.4mm：1インチ）、L150（38.1mm：1.5インチ）
H075（19.1mm：3/4インチ）、H100（25.4mm：1インチ）、H150（38.1mm：1.5インチ）、H200（50.8mm：2インチ）
T5100（10mm）、T5150（15mm）、T5200（20mm）、T5250（25mm）
T10150（15mm）、T10200（20mm）、T10250（25mm）、T10400（40mm）、T10500（50mm）
AT5100（10mm）、AT5150（15mm）
AT10150（15mm）、AT10200（20mm）、AT10250（25mm）
MA3070(7mm)、MA3100(10mm)、MA3150(15mm)
MA5100(10mm)、MA5150(15mm)、MA5250(25mm)
MA8150(15mm)、MA8200(20mm)、MA8250(25mm)、MA8400(40mm)
【関連商品】
＜タイミングプーリ＞
タイミングプーリ ＸＬタイプ、タイミングプーリ Ｌタイプ、タイミングプーリ Ｈタイプ、タイミングプーリ Ｔ５タイプ、タイミングプーリ Ｔ１０タイプ、タイミングプーリ ＡＴ５・ＡＴ１０タイプ
＜ベルトガイド：T5、T10、AT5、AT10＞
タイミングベルトガイド
＜タイミングベルト接続金具＞
タイミングベルト用金具 マルチフィッティングタイプ（S3M）、タイミングベルト用金具 リニアガイド取付プレートセット（XL・L・T5）、タイミングベルト用金具 過圧防止タイプ（XL・L・H・MA3・MA5・MA8・T5・T10・AT5・AT10）、タイミングベルト用金具 過圧防止・穴位置指定タイプ（XL・L・H・MA3・MA5・MA8・T5・T10・AT5・AT10）、タイミングベルト用金具 ナット締めタイプ（XL・L・H・T5・T10）、タイミングベルト用金具 下金具ショートタイプ（XL・L・H・T5・T10）
